中照照明奖：广州亚运城综合馆体操馆

　　一、项目基本情况

　　工程项目名称：广州亚运城综合馆体操馆场地照明

　　申报单位：飞利浦(中国)投资有限公司

　　设计单位：广东省建筑设计研究院

　　主设计人：姚梦明

　　施工单位：广东省工业设备安装公司

　　业主单位：广州市重点公共建设项目管理办公室

　　二、项目简介

　　广州亚运城综合体育馆是2010年广州亚运会建设规模最大的场馆，场地位于广州市番禺区清河东路亚运城内，为适应表现体操这一颇具艺术魅力的体育项目的需要，该馆的建筑外形设计构思凸显了“飘逸彩带”的主题，用流动的线条展现岭南建筑轻灵飘逸的神韵，打造独一无二的建筑风格，建筑造型新颖独特，具有强烈标志性，而“飘逸彩带”又犹如艺术体操运动员手中五彩斑斓的彩带，也象征亚运友谊的纽带。体育馆建筑面积65315平方米，设固定坐席6233个，赛后可改造为8000座篮球馆，具有多种功能灵活性主要包括体操馆、台球馆、壁球馆及广州亚运历史展览馆。在亚运会及亚残运会期间承接体操、艺术体操、蹦床、台球及壁球等比赛项目，亚残会为乒乓球比赛。

　　三、项目详细路线

　　照明要求为HDTV转播，设计有两条闭合马道，不对称，平均高度约25米。

　　1.详细的照明技术指标(包括光源、灯具、功率、数量、用电量及照明效果)：

　　体操比赛场地大，运动多，且需要同时进行，照明需要兼顾各个不同比赛项目的不同摄像机的垂直照度要求，有些摄像机的位置较低，因此还需要严格限制场地的灯光对摄像机的眩光，同时还需要考虑如：侯分区、混合区、升旗区，颁奖台等的照明，以满足最佳的场地照明转播效果。

　　本届亚运会的体操比赛照明要求非常高，不仅仅体现在照明水平的提高，要充分考虑运动员、裁判员/官员、现场观众的视觉环境，控制眩光;还要考虑更多的摄像机要求，为电视观众(摄像机)、媒体读者(照相机)等多方面人士的视觉需求提供最佳照明。同时满足照度梯度、照度比、照明立体感和光源色温、显色性等要求。

　　广州亚运城综合体育馆的照明设计完全按照GAB(广州亚运转播委员会)的照明要求, 和JGJ153、CIE No.169、CIE No.112的照明标准，以HDTV为目标，整个体育馆的照明不但满足运动员/裁判及观众的要求，同时也满足了许多个摄像机的转播要求，为更多的电视观众提供了最佳的转播画面，保证图像画面传送清晰、色彩逼真，也考虑了赞助商、广告商、媒体等对现场灯光的要求。

　　在为比赛场地提供照明设计的同时，也为混合区、新闻发布厅、颁奖台、升旗区、万国旗等提供了符合GAB要求的照明设计，保证亚运会比赛的顺利进行。

　　广州亚运城综合体育馆照明系统不仅要满足赛时体操比赛要求，还要满足各种大型活动的要求，因此设计了多种照明开关模式，并对照明灯具进行科学、合理的控制，保障照明光源和灯具及其所配的整流器的安全长期使用，同时节能省电。

　　照明产品选择：

　　设计中选用先进、节能、成熟的飞利浦体育照明专用光源飞利浦大功率双端短弧高显色MHN-LA1KW/956金卤灯，色温Tc=5600K，Ra>90，完全满GAB要求，光效90lm/W，光源体积小，控光更精确，更节能、绿色，光源在灯具内部工作位置固定，冷端温度稳定，光源色温、显色指数、光通量、工作电流、电压等光电参数稳定。而独特的两次封接技术，及配合灯具设计的全新的线型电气压紧连接技术，使光源寿命更长，光通更稳定。配以飞利浦大功率专业体育照明灯具MVF403，其优异的配光性能，配套高效反射器及双端光源，灯具发光效率可达80%以上，更节能;灯具体积小巧，很好地与建筑及马道配合。

[NT:PAGE]

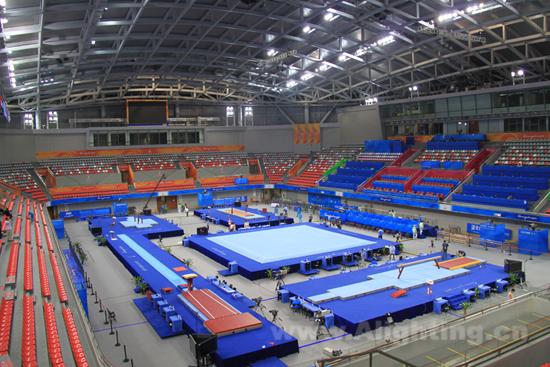

　　照明马道位置设计：

　　照明设计时充分考虑了马道与结构的呼应，为满足大场地照明要求，再场地上空设置了两条环形马道，高度分别为28米和30米，离场地中心17米和27米，马道的设置可以较好地满足垂直照度和水平照度的比例，因此可以相对减少灯具数量，以节约照明能源。为了提高场地长边方向的垂直照度并满足场地四边垂直照度比例，增加场地照明立体感，在场地四角高度约22米处又增加了四个灯具安装点，以提高垂直照度。

　　共安装了236套 MVF403/1kW 投光灯具，光源为MHN-LA 1kW, Ra =5600K, Tc >90, 完全满足场地高清转播要求和亚运会体操比赛要求。

　　236套1kW 投光灯具的照明设计比北京奥运的体操馆节约了约50%的用灯数量，也节约了约50%的照明用电。

　　灯具布置：

灯具平面布置图

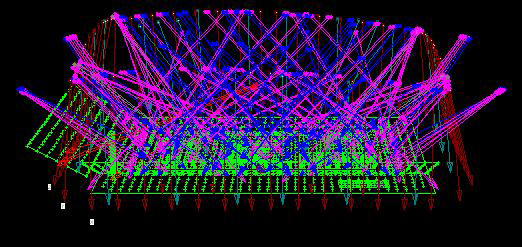

灯具3D 布置图

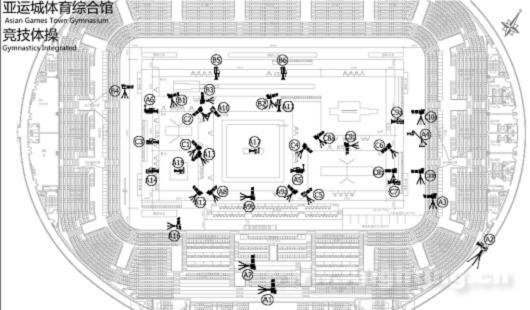

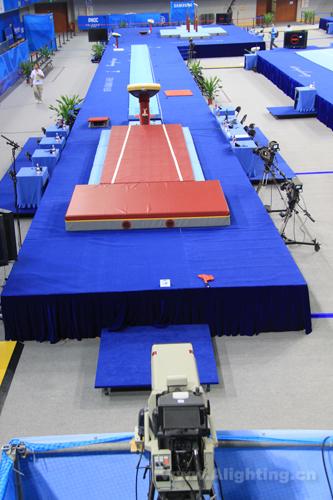

体操比赛摄像机位设置

　　体操馆照明开关模式

　　体操馆主场地照明系统工程项目包括比赛场地照明、观众席照明、应急照明和混合区照明。共设计了19种开关模式。

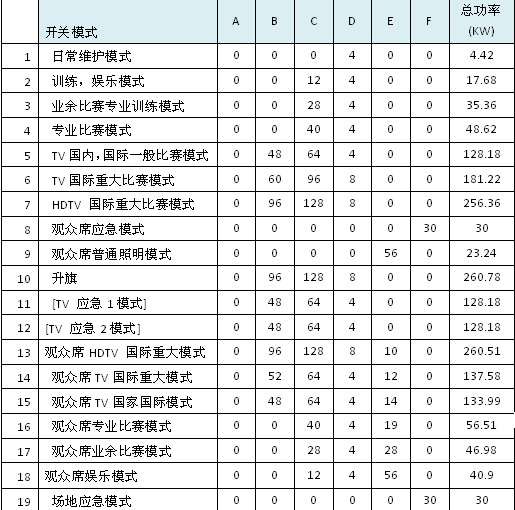

　　各主要模式的灯具用量及耗电量见下表：

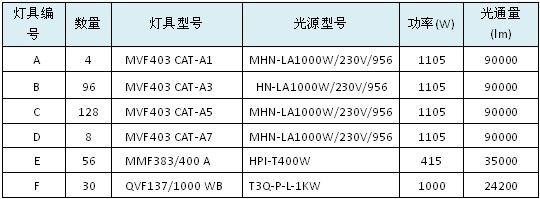

　　灯具型号及数量

[NT:PAGE]

　　体操馆照明设计摄像机考虑及最小垂直照度保证：

　　设计中考虑了固定摄像机及多个移动摄像机(四边垂直照度)的照明需求，满足不同比赛项目的要求。

　　--- 全部固定摄像机的最小垂直照度大于1400lx;

　　--- 全部移动摄像机的最小垂直照度大于1000lx。

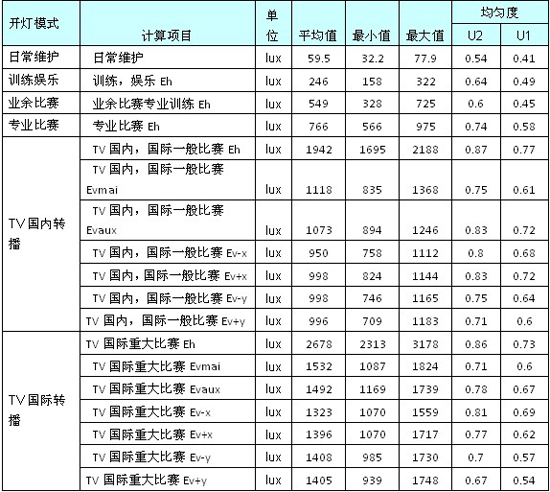

　　不同开关模式的照明结果：

　　HDTV开关模式的照明结果：

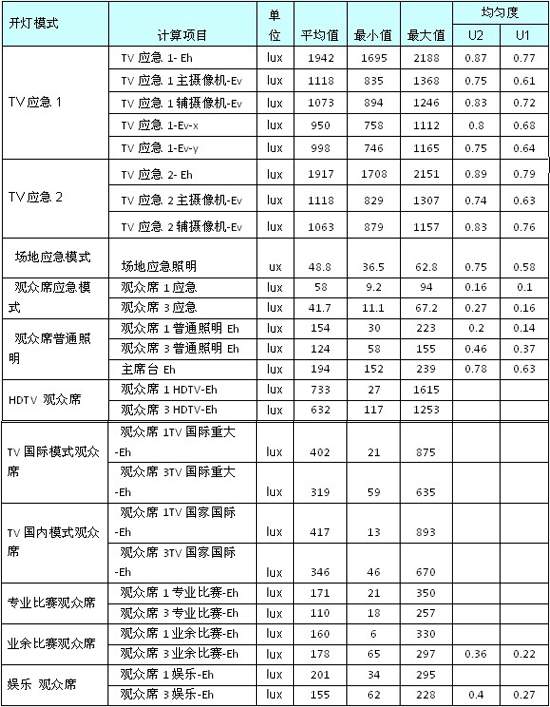

　　TV应急和观众席照明：

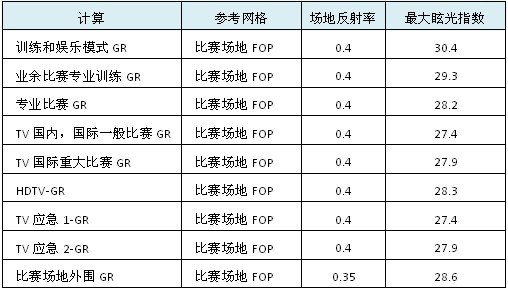

　　体操馆照明眩光计算：

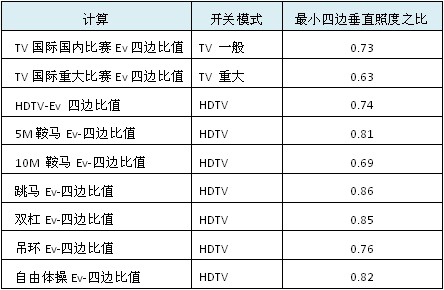

　　体操馆照明四边垂直照度计算：

　　全部满足0.6的最低要求。[NT:PAGE]

　　2、照明设计理念、方法等的创新点：

　　(1)设计完全满足亚运体操、艺术体操、蹦床及亚残会乒乓球比赛HDTV要求，满足各种竞赛项目的所有摄像机照度要求，保证全场转播效果。

　　(2)灯具选用先进、节能、成熟的飞利浦体育照明专用灯具。飞利浦大功率专业体育照明灯具MVF403，其优异的七种配光性能，使用更方便;配套高效阳极氧化镀膜反射器及短弧光源，灯具效率可达80%以上，更节能。

　　(3)应急彩电转播模式采用双回路互为备用、同时工作、各带全场50%灯具的照明设计，满足照度及均匀度要求。这种方法既解决了应急转播照明，又大大降低了成本。

　　(4)设计中HDTV模式下场地中所有计算网格点上四边垂直照度比值满足最小值大于0.6的要求，以提高转播质量，增加照明立体感。

　　(5)在体育馆照明设计中提出了向上光比例的概念，并满足CIE No.126 的要求，ULR仅为2%。同时又降低了照明对大显示屏的影响。

　　(6)设计中最大程度地保证了相位平衡，尤其是所有开关模式、所有配电箱的三相相位

　　平衡。

　　(7)本场馆照明设计过程中使用了先进的处理方法，使CAD文件和专业照明计算文件的空间坐标数据保持一致，保证了超复杂大型场馆照明设计的精确度。在AutoCAD中，建立3D马道轮廓线，将照明计算文件的位置坐标数据贴入AutoCAD,通过LISP命令，把每个灯的高度数据用最近位置的3D马道轮廓线高度替代，从而实现高度校正，然后把新的位置坐标数据贴回照明计算文件，重新计算和调整瞄准角度，直至照明各项指标达到亚运赛事要求，保证了施工图中灯具位置和照明计算文件的一致性，为设计的准确提供了可靠保障。

　　3. 照明设计中节能措施：

　　1) 采用高光效的光源，光源光效90lm/W。并且光衰小，燃点2000小时后，光维持率大于85%。

　　2) 选用高效率的投光灯具，MVF403/1KW投光灯具的最高光效可达80%以上。全部灯具防护等级高达IP65，最小限度地减少灰尘对光的衰减。

　　3) 合理布置照明马道，平衡马道位置(灯具数量)与照明眩光(马道越低，眩光越大，灯具数量较少)的矛盾，灯具数量最佳化。236套1kW 投光灯具的照明设计完全满足高清电视转播要求，照明水平与北京奥运一致，但体操馆的照明比北京奥运的体操馆节约了约50%的用灯数量，也节约了约50%的照明用电。

　　4) 非传统的对称灯具布置，较少灯具数量。

　　5) 充分考虑了场地水平照度和垂直照度之比，最大化地减少灯具数量。

　　6) 充分理解GAB照明标准，合理满足照度指标要求。

　　7) 充分利用照明设计技术，利用场地的宽度合理布置灯具，科学地设计灯具瞄准点，提高场地的垂直照度值，并经量减少各照明模式中在单一控制模式的灯具数量，减少灯具数量。

　　8) 充分利用照明控制技术，19种照明开关模式的设计，满足不同功能需求，节约能源。

　　9) 尽量减少场地溢散光，将灯具光线最大化地投射到有效场地范围内。
