本案例为第六届中照照明奖优秀提名奖作品
一、项目基本情况
工程项目名称：广州自行车馆泛光照明工程
地 址：广州大学城体育与信息共享区内
申报单位：北京清华城市规划设计研究院、广东省建筑设计研究院、广州良业照明工程有限公司
设计单位：北京清华城市规划设计研究院、广东省建筑设计研究院
主设计人：胡熠
施工单位：广州良业照明工程有限公司
业主单位：广州市重点公共建设项目管理办公室
二、项目简介
广州自行车轮滑馆选址位于广州大学城体育与信息共享区内，是自行车轮滑极限运动中心的主体建筑，建筑面积25360平方米。北面毗邻大学城中心体育场，西面濒临中心湖，自北至东接弧形内环路。是大学城内标志性建筑之一，也是亚运期间，自行车、滑轮比赛的主赛场。
设计充分结合了举办项目的特点，深化建筑蕴含极限运动之极、共享之核、速度/力量/技巧之旋、风尚潮流之风的“极、核、旋、风”设计理念。突出其在区域范围内的视觉标识性。
工程主要难点集中表现在灯具与建筑形体的结合、出光角度的眩光控制，LED联动控制等。通过多次的计算研究及实验比对，最终完美展现建筑夜间的活力、动感，契合建筑本身设计理念的同时，紧扣节能环保设计宗旨。
三、项目详细路线
1、 详细的照明技术指标(包括光源、灯具、功率、数量、用电量及照明效果)：
[NT:PAGE]
2、照明设计理念、方法等的创新点：
1、整体控制
在大尺度上，广州大学城整体亮度低，环境幽静。依据《广州城市照明总体规划》及《广州大学城亚运期间照明规划》，建筑照明等级为二级照明，光色、动态不限。在区域尺度上，使其成为夜间视觉的中心及标志。
2、尊重建筑

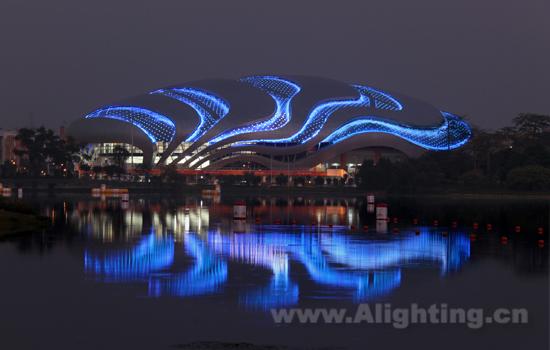

建筑平面为椭圆形，造型采用亚运会徽(五羊/火炬)与自行车头盔相融合的意念，曲线流畅，造型舒展。本次项目中，夜景照明充分体现其建筑特点。摒弃简单的曲线勾勒手法，强调完形的建筑形态。照明方式上，运用线性投光灯及点状LED灯具，塑造白色铝单板飘带形态，通过整体色彩及动态的联动控制，以体现建筑“激情活力”及“急速动感”的夜间形态。
3、细节优化

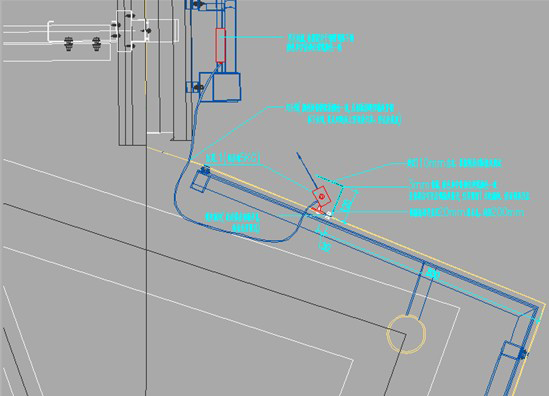

控制眩光成为本项目重点考虑问题之一。其曲面的造型，使得投光灯及挡板的安装角度和尺寸都需经过严格的测算，同时配合现场试验确定。力求在场景中减少视觉的眩光干扰，保证弧面照明效果过渡均匀。

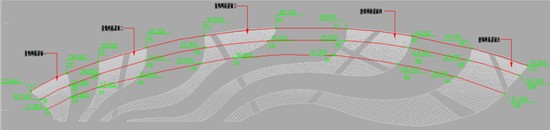

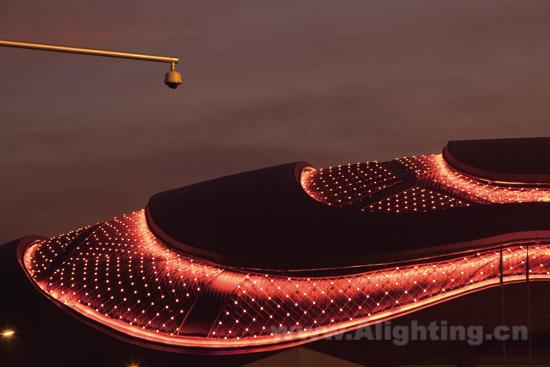

另外，在灯具排布上，大面积铝管交叉处的LED点光源，选取三种层次的排布方式，分别为1200*1200mm、1200(横向)*2400(纵向)mm及由下向上逐渐减少。使其在有限的预算范围内，用合理的灯具数量达到最佳的设计效果。
[NT:PAGE]
3、照明设计中节能措施：
一、合理规划设计范围内建筑亮度等级，控制载体功率密度。
二、新光源：选择寿命长，尺寸小，能耗低的LED光源。
三、高效灯具：
A 配光合理，在设计阶段就排除了大面积泛光的照明方式，以点、线的体块塑造，避免逸散光产生。
B 选用光通量维持率高的灯具，如涂二氧化硅保护膜，采用防尘密封措施，反射器采用真空镀铝工艺或多层光学膜反射材料等。
C 选择高光通量维持率的灯具：将灯具的反射罩和保护罩用石英玻璃镀膜，光触媒镀膜，采用活性炭过滤器等。
四、控制系统：对夜景设施分为平时模式、节日模式进行控制，在平时状态局部亮灯，在节日模式全部亮灯，最大限度地发挥夜景的效益，同时起到节能降耗的目的。
2、 设计中使用了哪些新技术、新材料、新设备、新工艺：

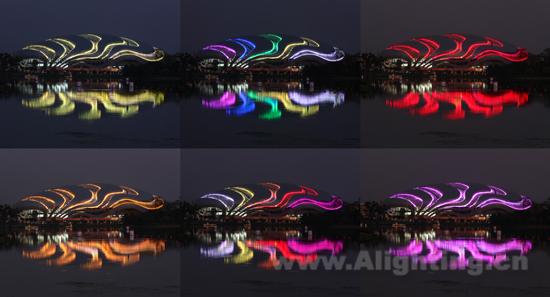

1、 LED线性灯与LED点光源联动控制，同步变化。
2、 在与建筑设计师充分沟通的前提下，增加建筑构件。建筑与灯光一体化设计。
[NT:PAGE]
5、照明设计中使用了哪些环保安全措施：
1、保障安全：所有照明设备均做完全接地处理。所用照明设备均达到国家相关规范的认证，选用的电器部件均符合国家安全标准。防触电和防火、防爆以及其他环境条件引起的危险;灯具均采用IP65以上防水防尘等级。
2、结构环保安全措施：所有照明设备(包括电器部分)均采用高强度的结构设计：安装方面采用很强的固定件，使设备不会因风吹等自然因素而导致螺丝松动或灯具、管线的脱落。
3、控制眩光：在复杂的建筑曲面造型中尽量避免眩光。在选取灯具时，充分考虑灯具的投射角度、投射范围、挡板的遮光角度，合理控制光线。
4、提高能效：全部选用高效LED芯片，在光学上严格控制配光，使灯具实际出光率最大，使照明更加环保。
