　　绿色照明在夜景：结构化照明

　　对于夜景照明，

　　如果看到的是给人予美感的建筑和环境，那是自然美;

　　如果看到的是给人予美感的造型灯光，那是人造美;

　　如果看到的只是灯和光，那就没有美。

　　夜景照明中灯具本身对建筑和环境白天的整体美造成的破坏及视觉污染已经在整个行业内得到高度重视。早期那种随意立杆和墙面“鸟窝”已基本绝迹;“见光不见灯”和“量体裁衣”等潜意识结构照明理念已常见于夜景照明招标文件及设计方案中;更有灯具制造企业提出了“让灯具融入建筑”;结构化照明正在有意识无意识地成为夜景照明的重要追求和发展趋势。

　　何谓结构化照明?

　　结构化照明的广义含义是针对建筑结构的特征，使用照明器件重点展现建筑结构之美的照明方法;结构化照明的狭义定义是：“将照明光源、灯具或发光器件和建筑立面的墙、柱、檐、窗、墙角或屋顶部分的建筑结构结合为一体的照明方法[1]。”无论从广义还是狭义的含义可以看出，结构化照明是一种将灯具与建筑结构紧密结合的照明方法，可以理解为一种为建筑结构量身定制照明效果的方法。

　　就结构化照明设计而言，量体裁衣是第一步。

　　从解读建筑师设计图纸并实地勘察工作中充分了解建筑师的设计意图和建筑本体的结构特征，基于现场或建筑设计中可能的安装条件，提出结构化照明的设计构想。从灯具设计、打样安装调试，到调整再试验;从灯具结构、配光效果、安装维护等诸多方面修订设计构想，最终实现夜景照明项目的设计理念。本文就结构化照明的尝试及相关效果简单展示。

淄博市玉龙河西班牙风情桥(2010年)

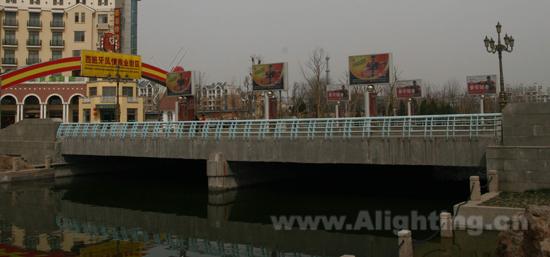

　　白天的西班牙风情桥看上去只有朴实无华的铁栏杆和混凝土桥墩。第一感觉是该桥很难逃脱线条灯洗亮桥身、点光源点缀或轮廓灯勾勒的命运。这样的夜景效果对环境的美感提升作用太有限，也实在对不起她的名字。必须为西班牙风情桥探寻其它手法和效果。

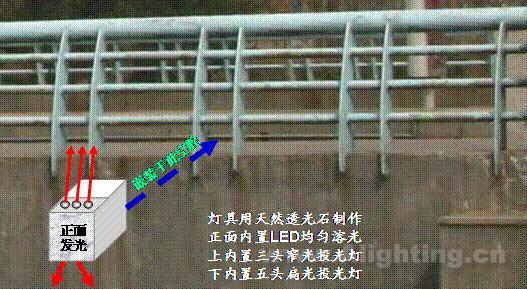

　　在此理念下，一款按照铁栏杆底部内壁尺寸的定制灯具应运而生。壳体选用天然透光石材，正面内置琥珀色LED发光板，上方内置三头LED投光灯，窄配光光束照亮栏杆上部结构，下方内置五头LED扁配光投光灯，在混凝土桥身立面形成横向梨形光斑群。

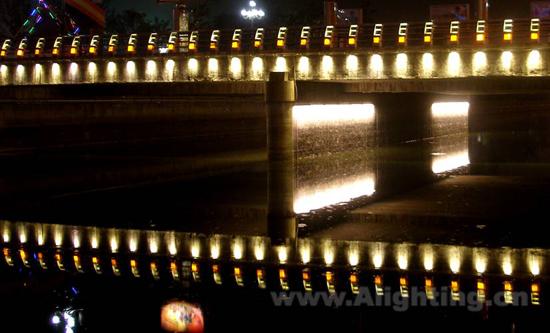

　　项目的实施效果达到了事前预期。附近群众评价：晚上的桥像是在弹奏一首优美的乐曲。

　　实现效果：

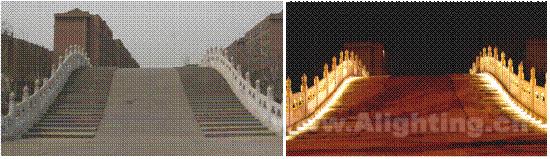

淄博市玉龙河技师学院桥(2010年)

　　在没有采用任何明装灯具的情况下，首先解决了桥面的功能照明问题，其夜间的视觉效果也别具一格。[NT:PAGE]

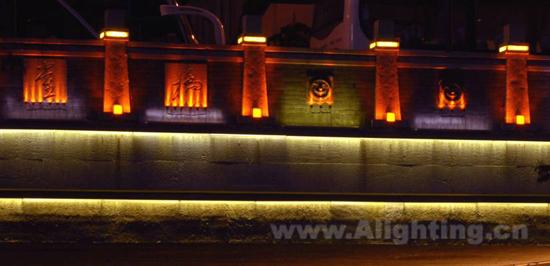

南京秦淮河朱雀桥(2007年)

　　原有的照明方式已不能满足项目要求：轮廓灯勾勒及点光源点缀已开始呈现让人厌恶的趋势;护栏外侧布线形投光灯洗亮护栏板的做法暴露出较多弊端，如上冲眩光太大致使游客不能站在护栏边上眺望、环卫工人清扫原因线性投光灯的投光角度难于保持，安装后没有多久就大多数东倒西歪等。此桥是进行了结构化照明的初始尝试。

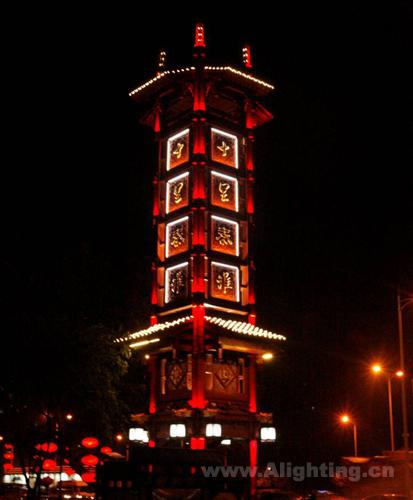

南京东水关牌楼(2008年)

　　本项目最大的特点是用光量极小，在基本无外溢光的情况下展示了牌楼的结构美。几乎所有的光都给了应照亮的部位，没有浪费。节光是最有效的节能。灯具的隐蔽与伪装并非结构化照明的唯一目的。所用灯具几乎全部是“量体裁衣”的结构化灯具。

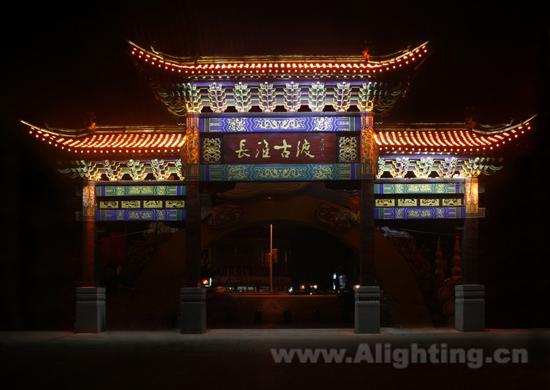

江苏淮安河下古镇入口牌坊(2010年)

　　此项目最突出是对斗拱及彩绘的照明。斗拱及其邻近的彩绘是中国古建最具美感的元素之一。灯具的隐蔽及固定安装是实施的首要难点。此案例得益于一款椽间弹力卡装投光灯。这款LED投光灯只有一支白板笔的粗细，通过强力卡簧撑装与椽子之间，隐蔽性极强，安装极为方便。

弹力撑装椽间投光灯　　　　　　　　　　弹力抱装椽间投光灯

　　感想与体会

　　结构化照明远非“见光不见灯”和“量体裁衣”那样简单，还应包括节能、照明效果的延伸及完善等，应该有更多的追求和更多的内涵。结构化照明也决非仅仅与灯具制造和安装手法相关，结构化照明是从照明设计开始也只能从照明设计开始。正如著名照明设计师姚仁恭先生所言：“未经试灯的方案不能算可行方案，不研究灯具的照明设计师不能算优秀照明设计师” [2]。作为照明设计师，结构化照明任重而道远(案例提供：容必照(北京)国际照明设计顾问有限公司 陆婷)

　　─────────────────────────────────

　　注：[1] 城市夜景照明技术指南.中国电力出版社.2003:2,116-127

　　[2] 文中姚仁恭所言摘录自本人在北京建院听姚仁恭先生演讲的笔记;

　　[3] 本文案例中所有结构化灯具均由南京基恩光电设备有限公司提供。
