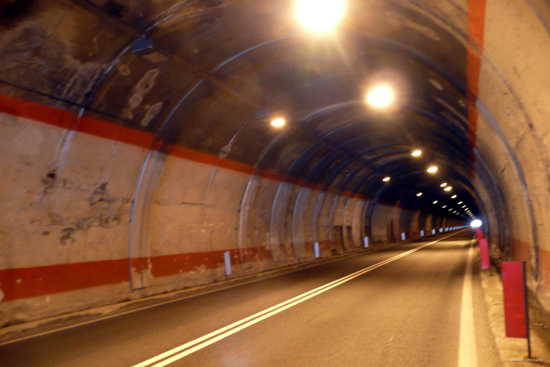

　　本案例是意大利罗马一条隧道的应用案例。

　　由于之前没有收到原有隧道灯的安装示意图，所以一直认为隧道长度是700米去设计的，现在实际的长度为736米，为此重新做了调整，而且考虑到在洞口附近的隧道灯是采用智能控制亮度而非传统钠灯的直接夜间关闭的做法，因此必须根据地面亮度的需求重新调整整体灯的安装密度。

　　原有钠灯的安装布局，在强光灯打开的时候会形成三个亮度区域，距离洞口0～30米是高亮度区域，亮度为80Lux，30～60米为中亮度区域，亮度约为50Lux，60～96米为过渡区域约为40Lux，隧道的中间区域为低亮度区域，亮度约为30Lux，当夜间强光灯关闭后，整个隧道全部为低亮度区域，亮度约为30Lux。

　　新设计的LED提高到1W 90～105Lm，使用的320hA供电，所以1颗LED的实际工作功率为1.024W，66颗的光源总功率为67.6W，电源转换效率为86%，所以总功率为78.6W，736米隧道共计103盏，总功率为103×78.6=8095.8W。以一天24小时工作计算，总耗电约194.3度电，一年约为70,920度电。

　　在距离隧道进出口的共计40盏灯采取智能控制其亮度的办法控制其亮度，中间共63盏灯采取常年全功率工作，灯的总数为103盏。具体做法为，隧道进出口各安装一感光控制器，采集光信号，光信号直接控制调整隧道进出口共40盏隧道灯的亮度，在白天光线好的时候采取全功率工作，在晚上采用半功率工作，亮度随外界环境亮度的变化而变化，控制器不消耗电能。白天隧道外光线好、隧道口的灯全功率工作时的亮度基本满足80、50、30Lux的要求，在晚上隧道口灯半功率工作后，洞口亮度约为40Lux，隧道内仍为30Lux，若不需要亮度随外环境的变化而变化，可以直接设置好固定时间改变其亮度。[NT:PAGE]

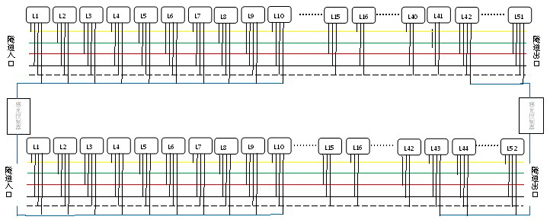

　　隧道灯安装布线示意图

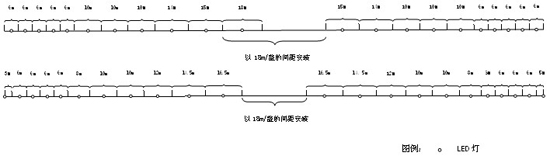

　　隧道灯具体安装如下：

　　第一排：从左至右：前5盏灯的安装距离为6米，照射30米范围;第6、第7、第8盏灯的安装距离为10米，照射30米范围;第9盏灯的安装距离为14米，照射14米范围;第10盏灯的安装距离为15米，照射15米范围;中间的灯以18米/盏的距离安装，共31盏，照射558米范围;右侧的安装间距与左侧相同，共10盏，照射范围为89米;总长度为： 6*5+10*3+14*1+15*1+18*31+15*1+14*1+10*3+6*5=736米，单排灯总数为：5+3+1+1+31+1+1+3+5=51盏。

　　第二排：从左至右：在隧道口3米间距的最左侧处，则隧道口处，装设LED灯一盏;第2、3、4、5盏灯的安装距离为6米，照射24米范围;第6盏灯的安装距离为8米，照射8米范围;第7、8盏灯的安装距离为10米，照射20米范围;第9盏灯的安装距离为12米，照射12米范围;第10盏灯的安装距离为14.5米，照射14.5米范围;第11盏灯的安装距离为16.5米，照射16.5米范围;中间的灯以18米/盏的距离安装，共30盏，照射540米范围;右侧的安装间距与左侧相同，共11盏，照射范围为米;总长度为：3+6*4+8+10*2+12+14.5+16.5+18*30+16.5+14.5+12+10*2+8+6*4+3=736米，单排灯总数为：1+4+1+2+1+1+1+30+1+1+1+2+1+4+1=52盏。

　　双排共需要51+52=103盏灯(文/房海明)
