中山石岐大信新都汇景观照明亮化规划

　　摘要：

　　1. 随着我国城市建设的不断发展，人民经济、文化和物质生活水平迅速提高，城市夜景照明得到蓬勃发展，已成为城市建设的一个重要组成部分。而灯光对于一座建筑或景观的价值，就如同形象对于一个人一样重要。现代景观的表现，灯光环境占有非常重大的意义，于是有关灯光就是景观中的灵魂的概念日益被人们认可，并已将灯光的设计规划置于景观设计、总体规划的宏观角度来允照。

　　2. 商业化城市给人的感觉是繁忙且富有现代化气息，夜间的城市景观不断通过照明设计赋予城市夜景另一种生命。而赋予城市建筑夜间生命的是建筑物整体景观照明设计，利用不同的照明设计手法表现景观物结构与外观造型美;体现出现代景观结构力学和美学的结合。

　　3. 真正夜景照明设计是一种超越了单纯照明功能而步入灯光环境艺术领域的学科。我们正是立足于这一设计思想，运动灯光这一空间的第四要素，将“夜景照明”提升为“夜景美化”，充分运用各种现代照明艺术形式及控制技术，创造出新意的夜景景观。

　　一、项目概述与分析

　　项目概况：

　　大信新都汇位于最活跃的经济体“珠三角”纵深城市---富庶的中山石岐，是由中山市大信置业有限公司投入巨资打造的集购物、休闲、娱乐、餐饮于一体的大型购物中心---SHOPPING- MALL(现代摩尔城)。

　　大信新都汇城区店、小榄店经营面积均超过15万平方米，总面积超过26万平方米，是中山目前两个最大的购物中心。大信新都汇城区店地面5层商场和地下2层停车场，可以同时容纳1500部小汽车停放;超过1500平方米，垂直高度达30米的室内中庭广场，浑宏大气;一条700米长廊，由230多家商铺组成的商业街，形成了中山最具价值的黄金商圈。

　　大信新都汇小榄店地面5层商场和地下1层停车场，配套有311间客房由世界第一大酒店管理集团IHG集团管理的小榄首家五星级酒店---中山大信皇冠假日酒店。

　　大信新都汇以用心创造，与客户共创双赢，追求客户满意为服务宗旨，以优质的服务赢得合作伙伴的信赖。5年来，国内外零售业巨头先后落户大信新都汇，有满足日常生活一站式购足的大润发超市，有荟萃各种品牌商品预言流行时尚的优越城百货公司，有提倡追求品味3g生活的国美电器、苏宁电器，有引领家居潮流的简爱家居、粤港家私城，有书香四溢的文兴书城，有集东西方美食佳肴和各具风味的王子饭店、国宴饭店、威尼斯牛扒城、麦当劳、肯德基、必胜客、商业街风味小食街，有充满休闲和娱乐的金逸国际电影城、TOPKTV、东都会夜总会、金龙游乐场、奇乐儿儿童乐园、星空网盟、世宇游乐园，还有超过数百家各具特色的中外名牌专卖店的时尚精品街、名店街。

　　大信新都汇以休闲的时空，无限的精彩，全新的购物体验，引领时代商业潮流，引导时尚生活方式。作为各界瞩目的焦点，大信新都汇获得首届“中国(中山)文明人居最佳商业物业”、“居住中山•人居奥斯卡优秀商业物业”等多项殊荣。大信新都汇，已成为中山市民和游客购物、休闲、娱乐的首选场所，成为中山市民生活不可或缺的部分，构筑成中山一张亮丽城市名片，一幅都市多彩的画卷，日复一日的谱写着中山商业的繁荣。

　　印象中的大信.新都汇

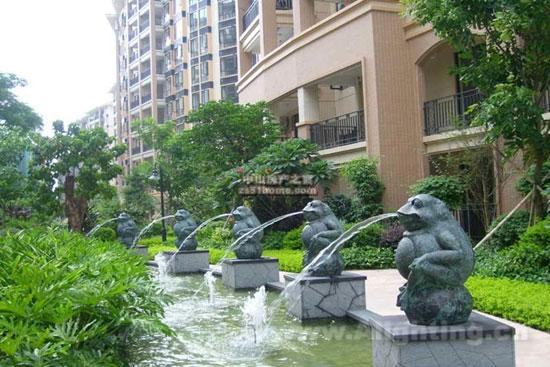

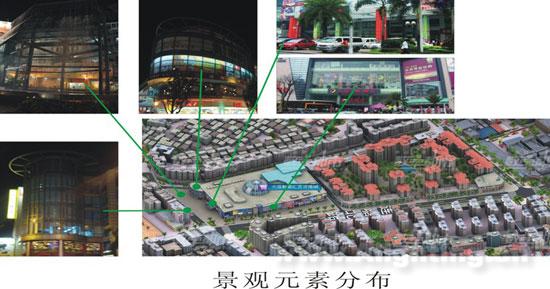

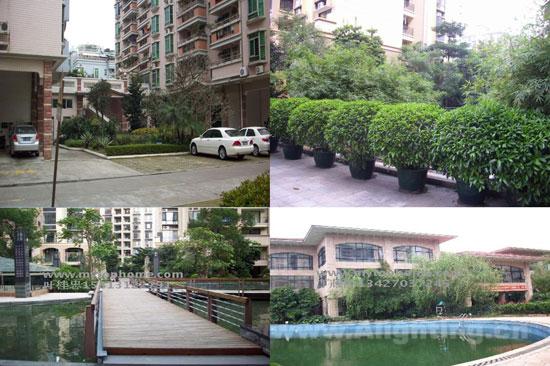

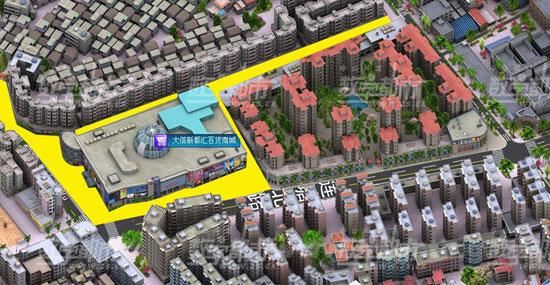

　　周边环境分析

[NT:PAGE]

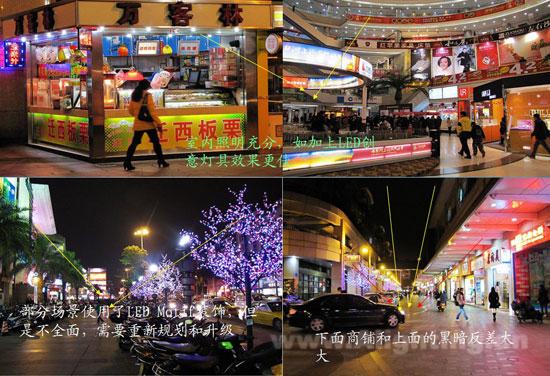

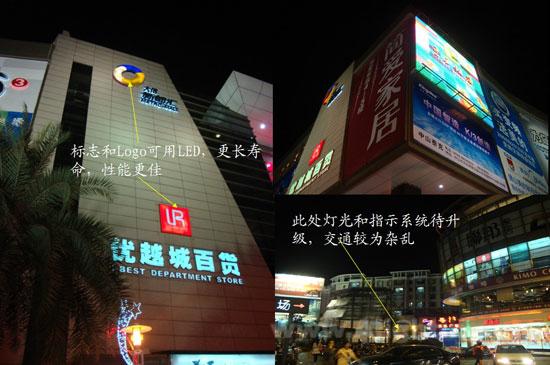

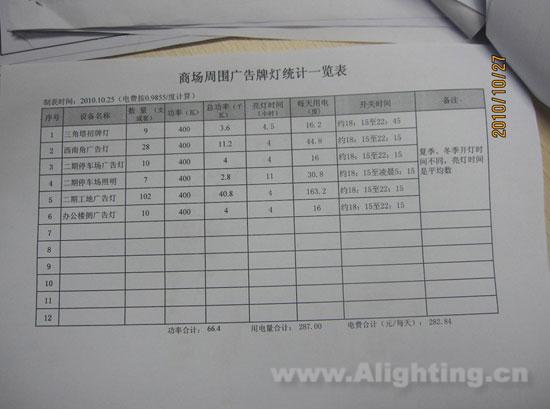

　　景观亮化现状分析 (石岐部分)

　　•1.大信.新都汇百货商城，大信.新都会商业街及大信.新都汇中路大多是功能性照明，缺乏趣味性，较单调，夜间商业氛围未能很好的表现，整体夜景亮化过于平淡。

　　•2.百货商城，商业街，大信中路区域的建筑立面亮化过于简单，广场水幕，周边植被均未亮化或者亮化不够系统，未能采用最先进技术而形成照明盲区或者参差不齐，缺乏整体的规划。

　　•3.未能体现重点照明如：水幕景观，商城主要出入口，造型独特的建筑如奇摩咖啡，缺乏醒目的亮点，不能很好的形成人文景观。

　　•4.目前整体照明均为传统光源和设计的灯具，且有很多灯具不能点亮或者不能智能化控制，与政府节能降耗要求不符，也不能代表中山先进的LED生产力，也不能节省成本，缺乏创新和不利于商业圈附加值提升。

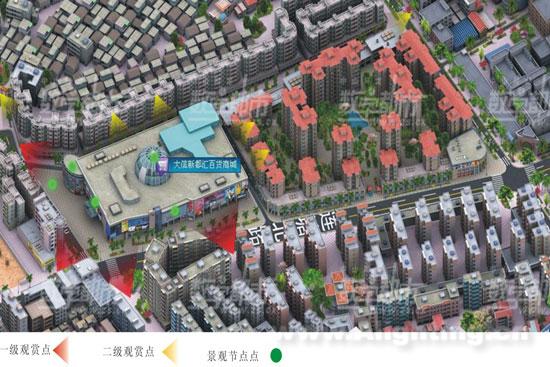

　　项目空间分析

　　二、照明设计理念与规划定位

　　1.通过升级和重新规划，打造并且强化大信新都汇在中山的地标性位置

　　2.响应政府低碳绿色，节能降耗的号召，引入现代化的亮化技术和产品

　　3.结合其“摩尔商业圈”的功用，实现业主，居民和市政三赢的局面

　　4.所有景观亮化从宏观，长远和可持续性方向着手，整体性要求高

　　5.为政府树立LED应用的典范，为大信增加附加值，为居民带来人文景观

　　6.强调其购物、餐饮和休闲功用的同时，也考虑到导向性和人文价值

　　7.尽量做到节省成本，利用现有资源，不额外增加负担和负面效应

　　8.所选用产品和技术大多来自中山本地企业，便于供货和管理

　　三、照明规划设计依据

　　1.甲方提供的设计项目任务书及会议讨论精神

　　2.大信.新都汇的企业总体规划和战略定位

　　3.根据甲方单位提供的相关图纸及文件

　　4.国际照明委员会(CIE)的相关城市夜景照明的技术文件

　　①《室外环境照明》CIEPubication.NO37,(1976);

　　②《泛光和装饰照明指南》CIE.TC5-06,(1990);

　　③ CIE.Public.NO92,(1993

　　5.我国夜景照明行业标准《城市夜景照明设计规范》Code for Lighting Design of UrbaNightsceapeJGJ/T163-2008

　　6.我国《建筑照明设计标准》，GB50034-2004

　　7.CIE有关城市夜景照明的技术文件;

　　CIE PUBlicantion No.37 Exter lighting in the Environment(1992);

　　CIE TC5-06,Gulde for Floodlighting and Decorative Lighting(1999);

　　8. GB50084-95《低压配电设计规范》;

　　9. JG/T3050-1998《建筑用绝缘电工套管及配件》

　　10.《工业企业照明设计标准》(TL34-79)

　　11.《建筑电气设计技术规程》

　　12.《现代现代建筑照明设计手册》

　　13.《建筑电气安装工程图集》

　　14.《电气装置安装工程施工及验收规范》(GBJ232-82)

　　15.《简明建筑电气设计图册》

　　16.《明用建筑电气设计规范》(GJG/T16-92)

　　17.《建筑电气设计手册》

　　18.《照明手册》(日)

　　19.《城乡建筑电气设计施工手册》

　　20.《建筑电气设备手册》

　　四、总体规划设计目标

　　•依据中山市政府，大信.新都汇业主和管理方的规划思想及功能布局，进一步借助灯光(尤其是LED灯光)艺术提升商业氛围，增强自营销能力，提升附加值空间，美化夜间环境。结合原有夜景和建筑造型，以及植被绿化，正确定位和规划其夜景景观总体设计，营造高品位的集购物、娱乐、休闲的商业圈景观;以体现特色夜间光环境下的新商业中心。力求打造环境优美舒适、宜人、环保的中国的“摩尔”现代商城。

　　•所有规划都应合理，具强的可实施性，可延续性，确保这一规划能为此商业圈和市民，以及游客带来福祉。力求避免眩光带来的污染，同时也考虑到安全防盗和维护等因素，目标是利己利人的现代化灯饰亮化工程。

　　五、设计规划原则，总体指导思思想及规划重点

　　设计规划原则

　　1.高起点、高标准、高品位

　　2.以人为本，提高自营销能力、增加人文价值，突出商业气氛，形成区域内视觉中心

　　3.低碳时尚、安全环保、绿色节能;规划、设计与施工，运营管理全程考虑

　　4.整体规划带动整体商业气氛彰显本地区全新风貌

　　5.照明的主题突出，特征鲜明，强调建筑等被照明物形象的塑造

　　6.照明既要突出重点，又要兼顾一般，确保照明夜景的总体效果，并和周围环境照明协调一致

　　7.充分体现照明技术和艺术的结合，做到功能合理，并富有艺术性，也就是既要照得亮，又要照得好，照得美，照得有特色

　　8.照明严格遵守有关城市建筑规划的要求和有关夜景照明技术文及标准规范的规定。在我国目前没有夜景照明标准的情况下，按国际照明委员会(CIE)有关技术文件的要求进行设计

　　9.使用彩色光要慎重，鉴于彩色光的感情色彩强烈，建筑物的夜景照明，特别是一些重要的大型公共建筑的夜景照明，更要特别慎重

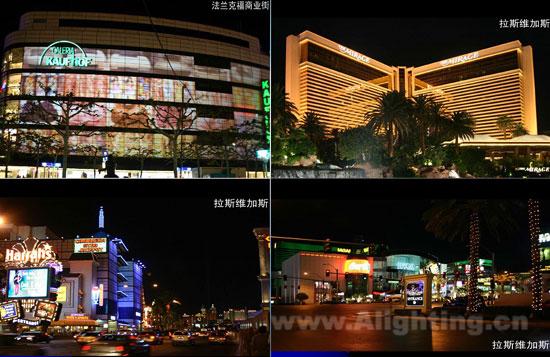

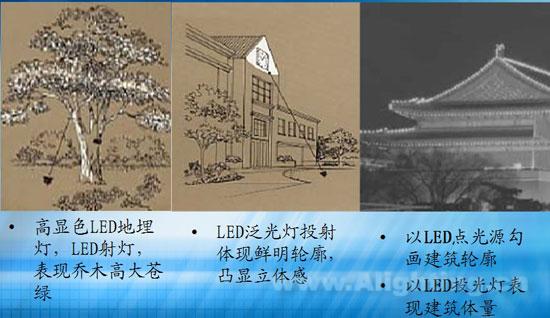

　　10.根据被照建筑物的特征和要求，选用最佳照明方式，夜景照明方式有泛光照明、轮廓照明、内透照明和特种照明等，设计时可使用一种或两种，也可综合使用多种，而不千篇一律使用单一照明方式。

　　11.节资节电。夜景照明需耗费资金和电力，为节资节电应精心选用照明器材和照明方式，一是尽量选用光效高的照明光源、灯具和配套的电气设备(尤其是LED及其驱动);二是在质量相差不大时，尽量选用国产器材(尽可能中山生产);三是所选用的照明方式和控光系统要有利于节约能源，且实现客户选择多样化

　　12.夜景照明不能对建筑内的人员和建筑夜景观光者产生眩光或光干扰(光污染)，也不影响并且利于商业运作和交通管理

　　13.照明控制系统的设计应灵活，一般应按平日和节日(一般和中大)两种情况分别加以控制，平日又分时段控制，不出现节日亮丽，平日无光的现象

　　14.夜景照明设施要防盗，安全可靠，便于维修管理

　　规划设计总体指导思想

　　总指导思想：以人为本，功能先行;绿色照明，节能环保有序发展，讲求实效。

　　城市夜景照明要以人为本，为人们的夜间活动创造一个良好的光照环境;同时照明又要体现城市的特征，远近结合，统筹兼顾。通过标志性工程、商业街、旅游景点和休闲场所等的良好的夜景照明，使之服务于社会，吸引更多的市民和游客光顾，促进商业、旅游业的发展，引导人们夜间消费，拉动经济的发展。

　　规划设计重点

　　通过对重点区域和内容的分析，提供丰富的照明方法，形成了“以点带面”的规划思路和特点，为今后的夜景照明建设提供切实可行的方案和思路。

　　按照道路照明功能性技术要求，对不同等级的道路灯照明提出规划要点。

　　建构基本夜晚景观：根据新都汇的空间结构、景观要素构成情况，规划。

　　夜间空间结构景观。同时按平日、一般节日、重大节庆三种情况设计。

　　合理安排建设时序，根据规划实施的可能性，提出分期建筑发展的重点和主要内容，实现规划的可操作性。[NT:PAGE]

　　六、设计主题

　　打造中国“摩尔”现代商城

　　夜景中山，夜景大信

　　LED中山，LED大信

　　时尚中山，时尚大信

　　1.照明应融入当地的商业文化，用灯光突出浓厚的商业氛围，让人体验别具一格的购物、餐饮、休闲的商业环境。

　　2.强调新风貌新地标，将时尚、新潮、现代的灯与原有建筑造型相结合，彰显自身魅力。

　　3.照明应强调光、环境、建筑与人之间的共享共融

　　4.照明体现品味，体现实力和经济水平，以及人文积淀

　　七、照明设计思路

　　1.照明以人的购物、休闲、娱乐等行为活动为基础，对不同的功能区营造出不同的照明氛围及灯光景观;

　　2.满足人在不同尺度、视点欣赏夜间景观的视觉和心理需求;

　　3.照明重点突出商城的局部特殊造型如：广场水幕、重点入口绿化带、休闲咖啡吧，角楼外墙等人文景观;

　　4.灯光在夜间为行人提供不同功能需求和照明氛围，按照不同需求层次，如安全防盗、标志指示，功能性照明，装饰照明，一般节日和重大庆典需求

　　八、绿色照明

　　本次规划的主旋律是LED半导体照明，以白光LED为主，彩色LED为辅，添加部分创意LED元素：

　　⑴ 无汞：汞有毒，污染环境后患无穷;

　　⑵ 节能：照明要节电运行

　　⑶ 节材：光源及其附件要节约耗用金属和非金属等材料;

　　⑷ 环保的制造工艺：排放无污染和绿色生产工艺，包括采用无毒、无溶剂树脂与密封材料，提倡采用水溶性树脂;

　　⑸ 无有害的射线：光源无紫外线成份等;

　　⑹ 长寿命：耐用性好;

　　⑺ 对环境无电磁干扰：运行时无高次谐波分量泄漏;

　　⑻ 对电网无伤害：电抗分量小，功率因数高，启动时浪涌小;

　　⑼ 绿色废弃：失效后废弃物可回收，无环境污染后患。

　　针对此次工程，我们采用以下几项措施实施照明节能：

　　1. 正确选择照度标准值

　　根据国际照明CIE照明标准，针对新区几个功能区选用合的照明标准值。

　　2. 合理选择照明方式

　　全部应用LED灯具，以节约能源，在技术经济方面是合理的。采用高强度LED的间接照明;选用灯具将光线反射，提高照明质量，无产生照度不均匀，眩光和光幕反射等问题。

　　3. 采用高效率节能灯具

　　选用高效率、控光合理、灯具光利用系数高、光通量维持率好的灯具。灯具外壳及灯杆均采用100%可回收再利用的铝合金材质。

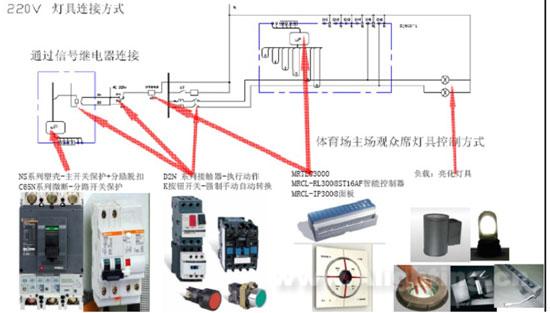

　　4. 积极采用节能型多体验化综合节能控制系统，分时段，应节庆，结合自控，人控和时控，可调光的方法，施行宏观策略性和微观细节性控制，全体实现智能化，按客户需求定制化，采用行业最先进的整体综合控制系统来达到节能环保，效果多样，操作方便，控制集中等夜景亮化效果，同时，应采用先进的控制信号，与市政综合控制系统相匹配。

　　5. 应用先进的灯具监控和自查技术，实施监控灯具的工作和使用情况，建立一套跟踪评估系统，以大大节能灯具的维护管理成本，并且便于业主和施工方统计预算和投资回报情况。

　　九、照明分区规划方法

　　a.商城主体立面

　　① 亮度控制

　　② 区域色温、彩色光及动态光控制

　　b.大信南路南侧建筑及景观

　　① 亮度控制

　　② 区域色温、彩色光及动态光控制

　　c.商业街两侧建筑及景观

　　① 亮度控制

　　② 区域色温、彩色光及动态光控制

　　d.大信中路北侧侧建筑及景观

　　① 亮度控制

　　② 区域色温、彩色光及动态光控制

　　e.商城广场，景观(水幕)和绿化

　　① 亮度控制

　　② 区域色温、彩色光及动态光控制

[NT:PAGE]

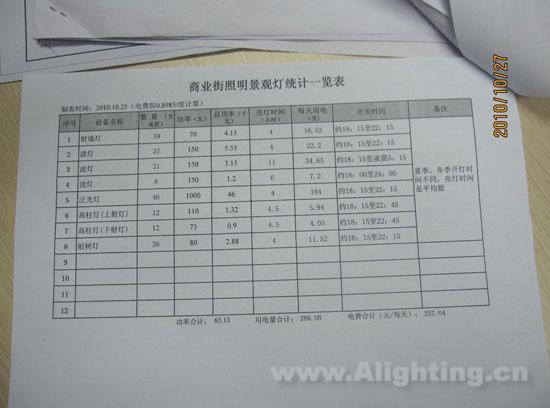

　　商业街照度控制

　　大信南路大信中路大信商业街均为位于城市中心的商业街，机动车和人行混用道路其平均道路所用白光LED照明至少为25LX

　　色彩及动态光区域

　　1.新都会百货商城

　　2.大信中路

　　3. 新都会商业街

　　4.广场及水幕

　　十、总照明策略

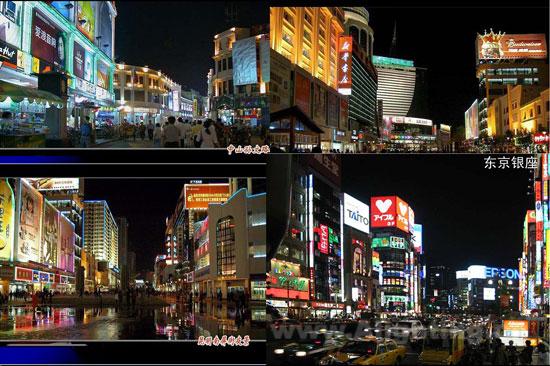

　　•以大信.新都会百货商城为中心，将三个区域组织在一起，形成有机的商业区。

　　•通过不同色温不同色彩及丰富的照明方式，以造出热闹，繁华的购物、餐饮、休闲的商业环境。

　　•头尾两端分布的商住楼群，立面上应减少彩色光及动态光，于三个景观组团形成对比。整体上形成主次突出，起伏跌宕的夜景观。

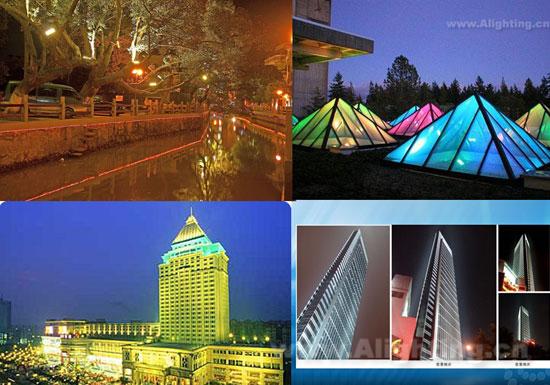

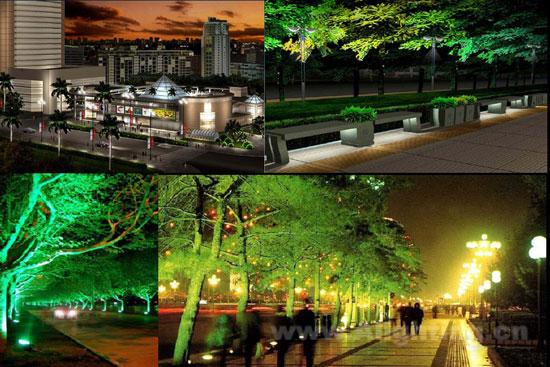

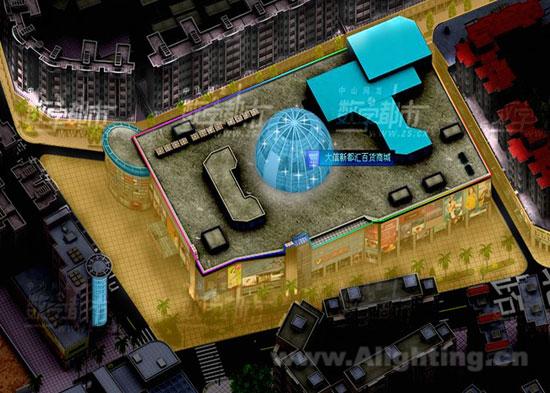

　　整体设计意向图

[NT:PAGE]

　　a.百货商城大门入口总图设计意向

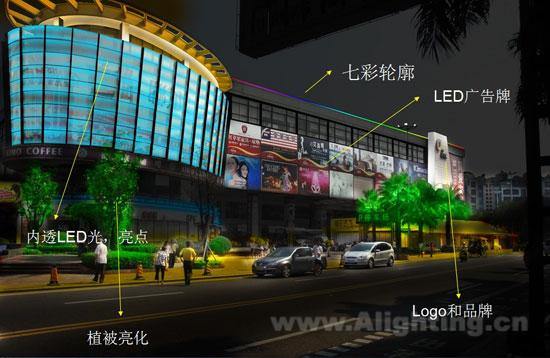

　　a.百货商城设计意向

　　百货商城具体设计

　　我们将分三层布置灯具：

　　1. 高层布置彩色天际线，用三基色LED线条灯绕商城一周。顶层透明拱顶用三基色LED洗墙灯内透照亮，上布曝光灯，建议加上城市之光探照灯，形成远距离视觉中心。

　　2. 中层用具LED泛光灯洗亮广告牌和标牌灯光，灯箱广告形成中层夜景。

　　3. 底层用小型的LED装饰灯和醒目的橱窗照明形成光的基座。再用变光变色、动静结合的手法，和路面上的街灯融为一体，创造一个有机照明整体，让人耳目一新。另外角楼南门东门用LED洗墙灯内透照射重点照明，形成建筑体的重点夜景景观。

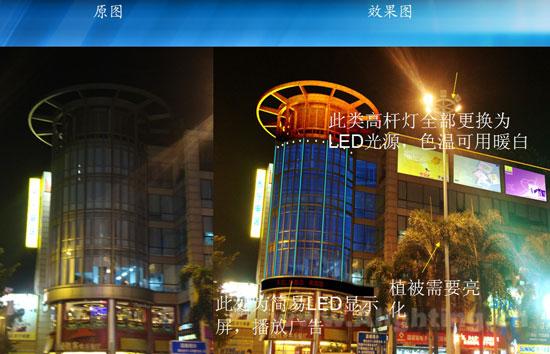

　　b.大信南路设计意向

　　大信南路具体设计

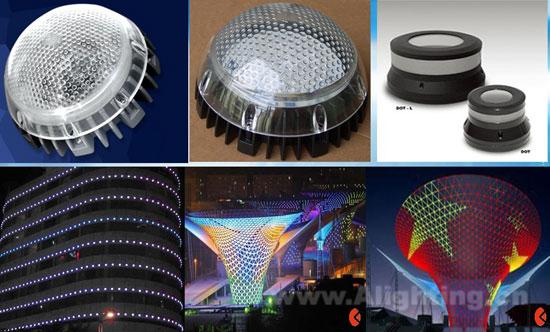

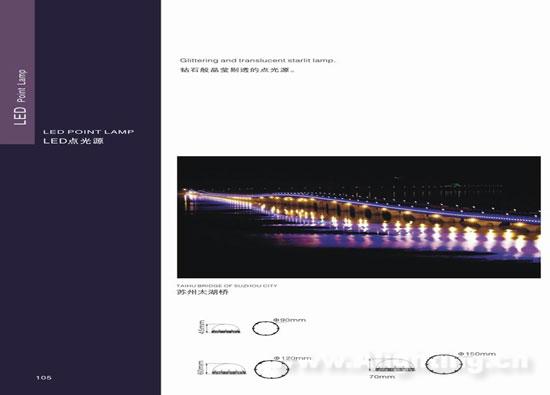

　　1.整个区域的商住楼高层用单色的LED线条灯布天际线，中层用LED点光源或LED彩虹管(或者点光源)呈线性点缀，避免眩光，

　　2.底层用LED小型装饰灯和醒目的的橱窗照明，外加立柱泛光形成基座

　　3.必胜客餐厅上层筒形角楼，用顶部泛光中部内透·点光·线光·结合基座，将形成这一商住楼区的夜景景观。

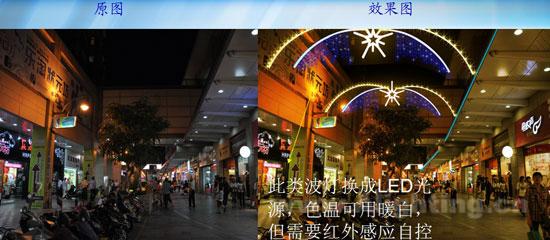

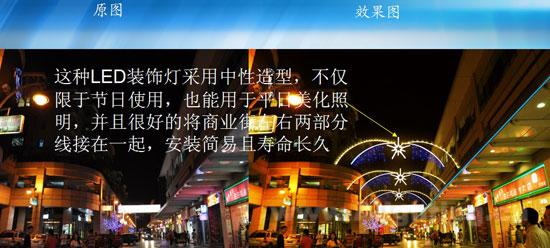

　　c.大信商业街设计意向

　　大信商业街具体设计

　　1.整个区域的商住楼高层用单色的LED线条灯布天际线，中层用LED点光源或LED彩虹管呈线性点缀，避免眩光，

　　2.底层用LED小型装饰灯和醒目的的橱窗照明，加上立柱泛光形成基座

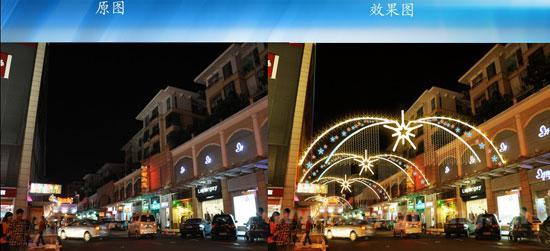

　　3.对应店铺雨棚装特制的LED装饰灯，横跨街道，形成一道拱廊，为街区亮点，优化商业气氛。

　　d.大信中路设计意向

　　大信中路具体设计

　　1.整个区域的商住楼高层用单色的LED线条灯布天际线，中层用LED点光源或LED彩虹管呈线性点缀，避免眩光，

　　2.底层用LED小型装饰灯和醒目的的橱窗照明，加上立柱泛光形成基座

　　3.对应店铺雨棚装特制的LED装饰灯，横跨街道，形成一道拱廊，为街区亮点，将商业街与大信中路交汇处的商业街入口延伸到大信中路入口，使其贯通，同时也提升了大信中路的商业氛围。

　　e.广场及水幕设计意向

　　广场和水幕具体设计

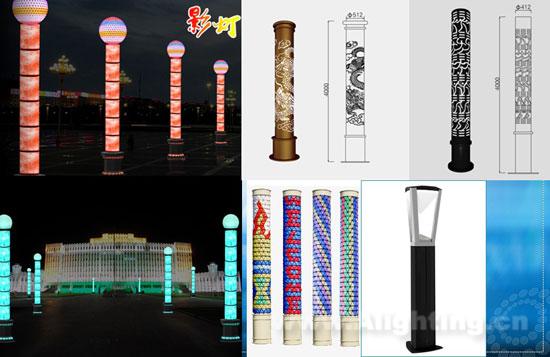

　　1. 广场主照明采用LED白光高杆灯，加辅助照明LED柱灯，平均照度在25lx以上，要求照度均匀，无眩光，无盲区，附加停车场和路向标指示灯，以及考虑到绿化带植被的LED射灯，泛光灯照明，总体形成一个有机的，繁华的商业圈氛围，此照明涉及到现有广场的区域优化和升级。

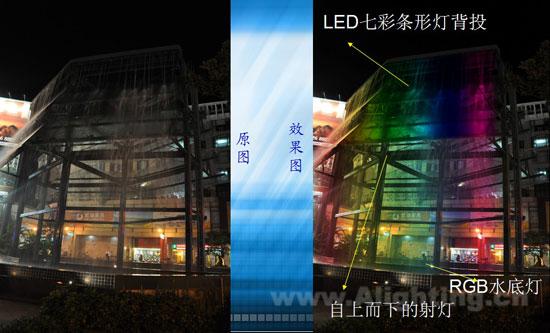

　　2. 水幕为此广场的精华部分之一，由于亮化不足，在夜间不能很好的形成景观亮点，因此，在水幕设计上，将使用小瀑布流水背光LED七彩照明，水底使用LED水底灯，钢柱采用小型射灯，整合成一个灵动，温润的人文景观。水者，自然之灵也，体现此商场得天独厚的位置。[NT:PAGE]

　　十一、意向灯具选型-按实地测量决定详细规格

　　LED高杆灯-供参考，可用单颗1W大功率光源

　　•LED功率80W～140W

　　•工作电压85V～265V， 50Hz～60Hz

　　•DC(12V 24V)

　　•电源效率>0.9

　　•功率因数>0.98LED

　　•发光效率100Lm/W

　　•灯具效率>90%

　　•显色指数Ra>80

　　•相关色温2700K～7000K

　　•作业环境-40℃～55℃

　　•防护等级IP65

　　•使用寿命>50000h

　　•重量10.6Kg

　　•外形尺寸593mm×285mm×93mm

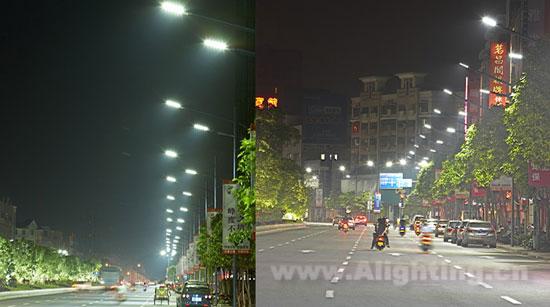

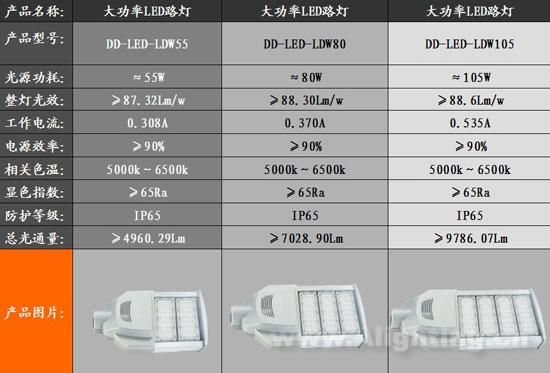

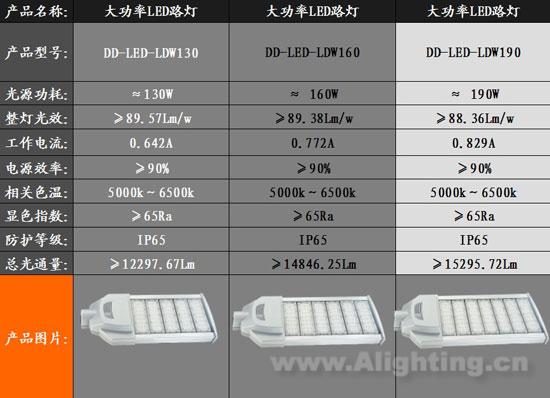

　　LED路灯-选定产品

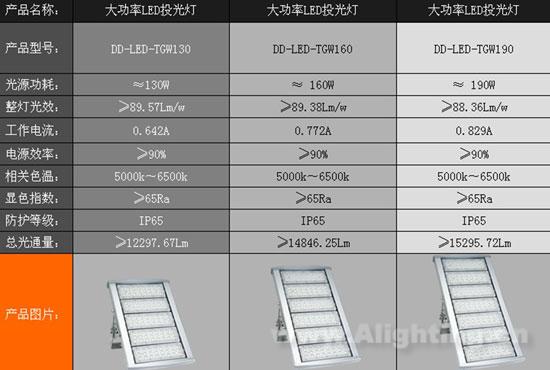

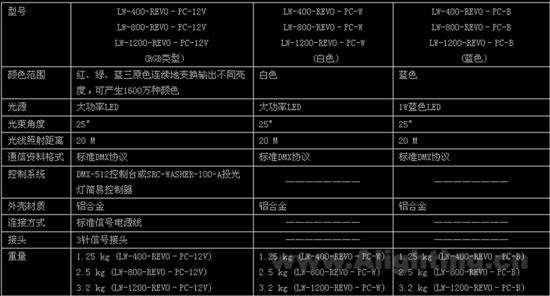

　　LED泛光灯-选定产品

[NT:PAGE]

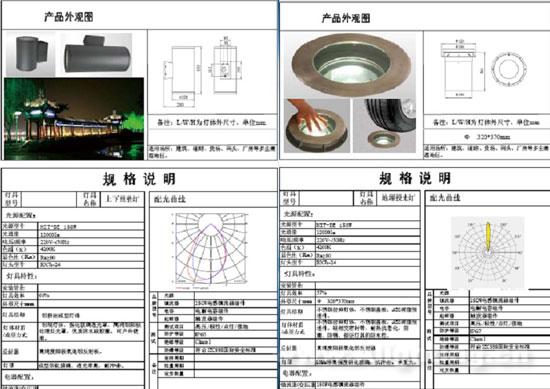

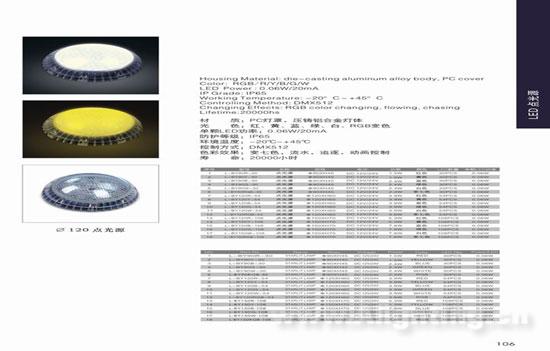

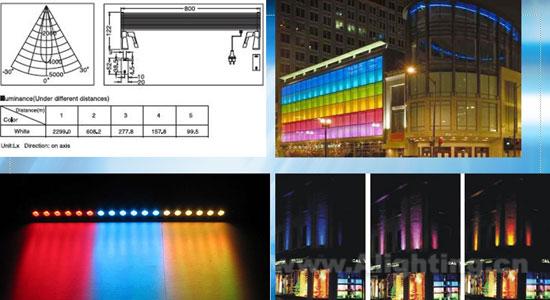

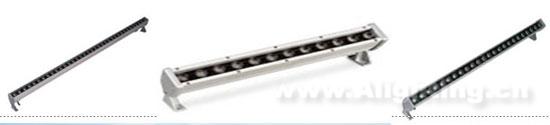

　　LED洗墙灯-供参考

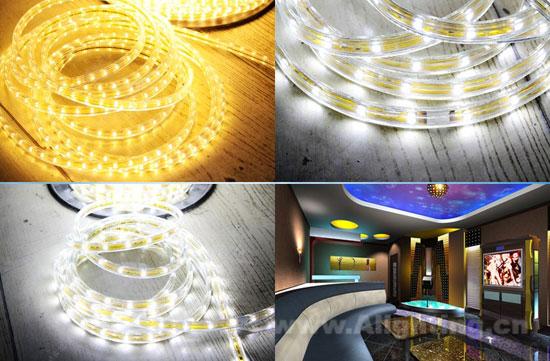

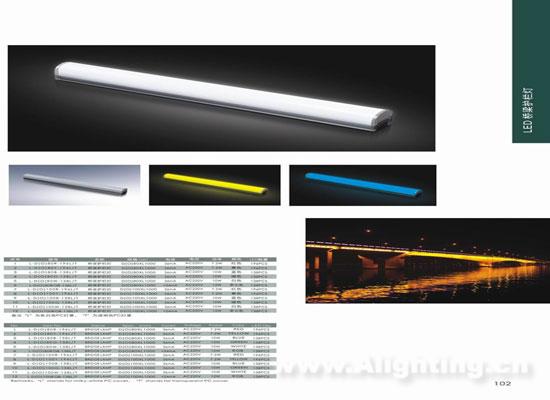

　　LED线条灯/彩虹管-供参考

　　最大使用长度：200m

　　单元长度：2m

　　单元LED数：288个

　　灯泡寿命：100000小时

　　材质：PVC朔料，全铜芯线，优质导线

　　电压：12V/24V/220V

　　颜色：红，黄，蓝，绿，白，双彩，三彩，四彩

　　产品型号：圆二线ф13mm，扁三线11*18mm，扁四线11*22mm，扁五线11*28mm

　　灯珠规格：25珠/米，30珠/米36珠/米

　　产品的特点及用途：LED彩虹管由环保PVC塑胶及高品质LED光源按串联、并联规则排列组合而成产品以2米为1个单元100m为完整包装长度每单元功率:0.06Wx36x2=4.32WLED彩虹管是一种柔软的、可弯曲的产品，它可以被弯曲成任何形状，并可以用为彩虹管特制的固定夹固定在字型上。同时，它可以提供标准的或具个性化的颜色和效果。LED彩虹管所属光源其功率为米泡彩虹管的1/6倍，寿命可达8万小时以上，色彩艳丽、不褪色、低能耗，耗电量低、寿命长、亮度高、可长时间点亮、冷光源、易弯曲、耐高低温、防水性能佳,全彩效果产品可配制控制器，三色和七色互换,长度、电源插头和电压可根据客户工程要求订制, 广泛用于城市亮化工程

　　LED高压贴片线条灯
