　　项目简介

　　主设计方：德国GMP建筑设计事务所

　　总图及体育场配合设计方：深圳市建筑设计研究总院

　　体育馆配合设计方：中国建筑东北设计研究院

　　游泳馆配合设计方：中建国际(深圳)设计顾问有限公司

　　景观配合设计方：深圳市北林苑景观及建筑规划设计院

　　大运中心项目设计咨询单位：华南理工大学建筑设计研究院

　　体育工艺咨询单位：北京华体集团公司

　　项目概况

　　深圳大运中心位于深圳市区东北部，是深圳举办2011年第26届世界大学生夏季运动会的主场馆区，项目包括主体育场、体育馆、游泳馆以及全民健身广场、体育综合服务区、新闻指挥中心等体育设施。

　　建筑规划

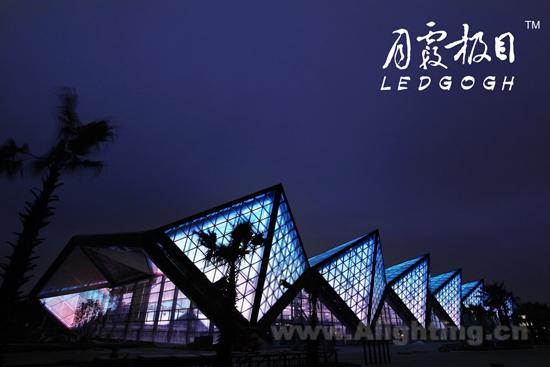

　　规划原则与总体构思是将所有三座体育场馆按照清晰的几何秩序布置，形成三角形。体育馆位于体育场北面，与大运路和黄阁路的矩形十字路口相呼应。主体育馆西面是矩形的游泳馆，所有的三个体育场馆通过抬高6米的步行休闲体育广场相互联系。体育综合服务区设在基地的最北端，其中两座150米高的高层建筑，形成了整个建筑群的收尾之笔。这一区域的高层建筑和低层建筑通过玻璃通道相联系。建筑的共同特色是其高大的骑楼，为整个区域增添了大气和具有标志性的外形。

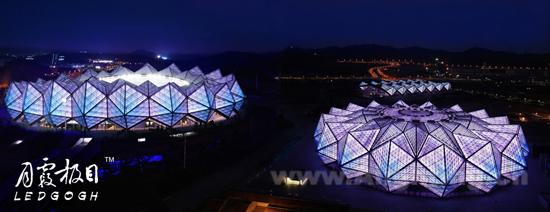

　　三座体育场馆建筑的独特造形，赋予整个建筑群鲜明的个性。环绕场馆的广阔的景观公园，营造出和谐浪漫的氛围。与发展和流动的元素形成对比的是，设计也融入了象征持续与稳定的元素。正是基于这样的考虑，设计将这三座体育场馆处理为岩石状的水晶结构，在生动的建筑体量和流畅的景观元素之间形成对话，塑造出整个体育中心的独特形象。夜间，三座场馆半透明的外立面看上去如同巨型的发光体，描绘出浓厚的节日印象。建筑中令人惊喜的创新特色代表着深圳这座城市的进步和现代涵义，凸现其在21世纪初的国际化和全球化特征。[NT:PAGE]

　　照明设计

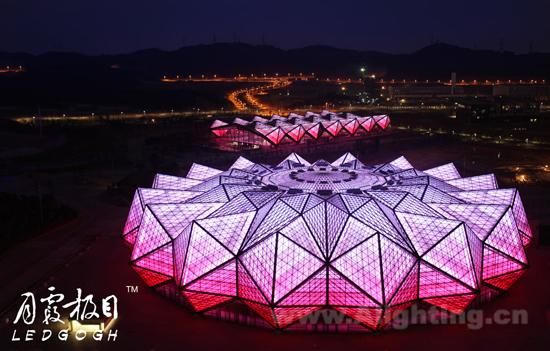

　　被誉为水晶“晚礼服”的大运中心LED光艺术作品是目前全球最大规模的LED光艺术作品;大运中心LED光艺术作品把建筑的水晶理念表达得比白天更生动、更优美，成为大运会的最大亮点，成为深圳新的城市形象。

　　LED光艺术作品是以建筑或景观为基础，以光为画笔，给人的情感带来愉悦与共鸣的艺术作品。LED光艺术作品是艺术的实践、是科技的实践，是以最终呈现效果为目标的作品形式。

　　大运中心LED光艺术作品大事记

　　2010年3月24日，召开项目部与工务署、各监理的见面开工会。

　　2010年5月29日，召开工业攀登技术在大运中心大面积应用的专家论证会，该方案得到署专业负责人，各专家和监理的一致认可。

　　2010年9月12日，召开大运中心LED光艺术作品效果专家论证会，月霞极目经过几个月的努力，完成的灯光样板得到各专家的一致认可，可以大面积进行施工。

　　2010年12月30日，一场两馆共计两万三千多套LED专用灯具安装完毕。

　　2011年2月24日，一场两馆LED光艺术作品全面点亮。

　　2011年3月9日，一场两馆LED光艺术作品通过市质监站初验。

　　2011年3月24日，通过市质监站综合验收。

　　2011年4月15日，配合大运中心移交仪式，完美点亮大运中心。

[NT:PAGE]

　　照明设计详情

　　照明设计主笔：温源 月霞极目LED光艺术作品首席价值架构师

　　主要负责大运会主会场的LED光艺术作品的营造，包括体育场、体育馆和游泳馆共三个场馆。灯光创作要将之看成一个群建筑，是一个整体。整个区域在夜间是一件光艺术作品，是和谐的、呼应的、美好的。

　　水晶之光

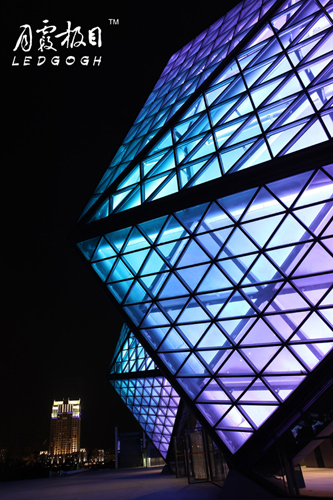

　　该片区建筑基本都是玻璃幕墙结构，建筑整体有水晶的元素。为了更好的表现“晶石结构”大型建筑夜景的内涵和美感，因此确定主题为——水晶之光。

　　水晶光的实现最大的难题是如何提高建筑立面光照的亮度均匀度问题。为此，将照明理论与实践相结合，运用照明分析软件，在理论上设计并反复改进LED芯片的透镜，并在半年多的时间里，经过十多次大大小小的实验验证，完美地保证了光照效果，进而实现了难度极高的水晶体折射、反射、闪烁等光晕效果。

　　为了达到光色纯净的目的，还在传统RGB三色光LED的基础上，专门增加了白色芯片，RGBW四色芯片合而为一，共用同一透镜，以确保达到最佳的混色效果。

[NT:PAGE]

　　反复实验

　　在投标之前，所做的工作只有20%是做创意、做效果图和计算，而80%的工作是大量的光效实验等一系列客观的探索和验证。

　　在上海本部按1:1做了一块建筑的典型结构，几十个创作人员花了半年时间进行了前后11次方案修改，LED智能灯具前后修改了17轮，仅材料费就投入了差不多一百万元，而当时还是投标前。

　　可以这么说，一个LED光艺术作品的方案在投标前能“落地”，是20%的动脑设计加80%的动手创作。

　　照明难题

　　在投标前已尽可能把要发生的实施难题考虑周全，所以实施过程非常顺利。理念就是不要把涉及到可行性的问题留在投标后，否则就是对业主的不负责任，是对大地的不尊重。

　　当然，作为世界上最大规模的LED光艺术作品，实施过程不可能没有难题。我个人认为最大的难题是“劳心”，而非“劳力”，作品在最终呈现出来之前，尽管已在实施，还是有很多质疑的声音，现在看来都没什么，因为“深圳大运LED光艺术作品”完成亮灯的那一天，每个现场的人心中都有一个词“震撼”。

[NT:PAGE]

　　用灯详情

　　这是深圳首次在大型建筑上应用LED灯光系统，仅主体育馆就采用了23,000多套灯具，照明面积超过110,000平方米。大运会主场馆中的游泳中心、体育馆、体育中心三座建筑，总共安装了960,000颗照明级LED芯片。

　　LED景观照明系统

　　大运中心拥有目前全球规模最大的LED景观照明系统。铺设面积达15万平方米的大运中心景观照明系统运用了世界领先的6个核心专利技术的独立控制系统，可以同步控制23880套智能灯具，共88350个独立控制单元，一年365天全自动运行和监控。

　　所有灯具都安装在钢结构的部分主梁和次梁上，实现了灯具和线槽的隐蔽，完全消除了显光，亮灯时见光不见灯，构成了一个完美纯粹的光影世界。

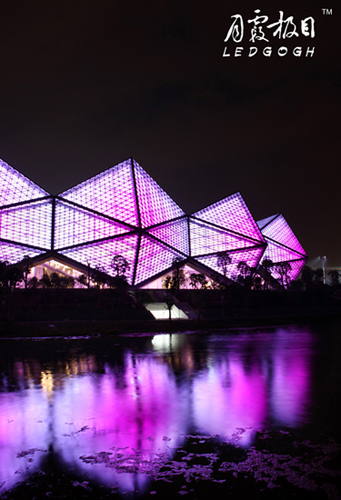

　　为了实现独特的水晶石效果，大运中心的灯光设计以黄、绿、蓝、白为主色调，设计了20余种不同配光，不同的灯光语言，描述着深圳开放、多元、青春、活力的现代都市文化的不同立面。大运中心灯光系统配光方案理论上限为42亿种。

　　三颗“水晶石”的景观灯全部打开，一小时的耗电只有300-400度。

　　设计效果评价

　　国际大体联主席基里安：“这是我在FISU工作期间见过的最好、最美丽、最先进的比赛场地，它们就像‘皇冠上的珍珠’”。

　　国际大体联副主席克劳德·噶里恩：“这里实在太漂亮了，太棒了，太完美了!你们应当为你们所建的工程感到骄傲，我对你们的工程充满信心。我代表国际大体联向你们表示感谢。”

　　大运中心主设计师、德国GMP国际建筑设计有限公司总裁格康：“这是我见过的最漂亮的清水混凝土的效果，我要把中国公司的技术向德国推广。”
