本案例为第六届中照照明奖三等奖作品

　　高清图集点击：http://www.alighting.cn/case/2011/10/11/111324_62.htm

　　一、项目基本情况

　　工程项目名称：福州南后街街区照明设计

　　申报单位：福州大学土木建筑设计研究院照明设计研究所

　　设计单位：福州大学土木建筑设计研究院/福州市规划设计研究院

　　主设计人：吴一禹

　　二、项目简介

　　福州南后街是著名的“叁坊七巷”重要的组成部分，也是“叁坊七巷”的中轴，北起杨桥路口，南至吉庇路到达澳门桥，全长约1000米。南后街的东侧(七巷)为：杨桥巷、郎官巷、安民巷、黄巷、塔巷、宫巷、吉辟巷;西侧(叁坊)为：衣锦坊、文儒坊、光禄坊。南后街从叁坊七巷兴起至民国时期为福州市主要的商业街。

　　福州市于2006年主动对“叁坊七巷” 历史文化商业街进行保护修复工程，并于2009年春节，翻新修复后的南后街开街。修复后的南后街基本上保留了明、清、民国叁个不同时期的具有闽东南建筑风貌特色。2009年，叁坊七巷被评为“中国十大历史文化名街区”。

　　本项目的规划设计由福州市规划设计研究院负责，照明设计由福州大学土木建筑设计研究院城市照明设计所承担。

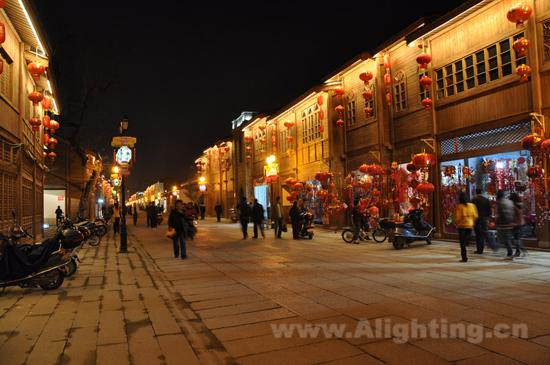

　　本项目系着名历史文化商业街区，在照明设计上，我们力求做到照明风格的相对统一，在局部照明上根据建筑不同特点采取重点照明，如：在整体照明氛围营造上将洗墙灯隐藏在建筑立面的檐口下，从上至下进行洗墙处理，若隐若现的光线营造出历史文化街的整体感;而对具有历史文化特色的门楼、回廊、窗花、风火墙、马鞍墙等采用理地提光、内透光、剪影等方式进行重点照明的处理。在色温控制上，整体照明多数要用2400k-3000k，而在局部照明上采用4000k进行强调，整体效果简洁优雅、舒适怡人。

[NT:PAGE]

　　本工程设计特点：

　　1、强调照明的整体感与秩序感，突出重要空间、节点及元素的局部照明，街区照明基本上达到见光不见灯的效果，历史感强，体现了人文意境氛围照明。

　　2、设计时将建筑、景观照明与店铺照明适度结合设计，整体街区的色度适中、适度，同时选用低功率、高光效、体积小的节能照明设备，如：LED灯具、冷阴极管、节能灯等，所设计的气体放电灯多数控制在35w以下，总体街区景观照明用电量仅80千瓦，较传统灯具在功率上降低50%的能耗。

　　3、投资成本控制较低。按项目初期投资预估约800万元，经优化设计，本项目实际控制仅300万元左右，具有较好经济性。

　　三、项目详细路线

　　1、详细的照明技术指标(包括光源、灯具、功率、数量、用电量及照明效果)：

　　1、街区两侧立面照明，采取冷阴极管洗墙灯，装置于建筑檐口下，并加以遮光处理，分别采用中15冷阴极管/12W，98米，中15冷阴极管/.20W，165米，檐板灯中15冷阴极管光源/20W,920M，共40千瓦。直径为15*1米/20瓦，总功率约4000瓦，色温约2400K(灯具全部隐藏装置，眩光控制良好，达到见光不见灯)，营造出古朴典雅、舒适怡人的整体街区照明效果。

　　2、局部照明(门楼、廊柱、马鞍墙、坊巷牌等)分别采用LED或小功率气体放电灯、线型埋地灯、小型投光灯、转角壁灯等，共346套，约35千瓦，色温约3000K-4000K，强调了局部照明、重点照明的表现力和街区照明特色。

　　2、照明设计理念、方法等的创新点：

　　1、以表现历史文化商业街区历史感、地域人文特色的光环境为照明设计理念，通过对整体街区照明的营造，强调重点、特色元素的照明表现，突显地域历史人文特色的照明。

　　2、在照明表现方法上，整体以间接照明为主，结合埋地投射、内透照明、剪影照明、洗墙照明等照明方法。在色温控制方面，采用2400K-4000K之间的色温。在照度和亮度上，采用中、低照度控制，并在照度和亮度的计算时将街区的装饰照明与店内的照明进行叠加计算，避免了照度的重复和亮度的过高。对重点照明和局部照明的处理上，采取重点照明和弱化照明相结合等手法。

[NT:PAGE]

　　3、照明设计中节能措施：

　　在照明的规划设计中，按照功能分区、亮度分级的塬则，合理取舍，被照物的载体与元素，突出了重点，兼顾了一般;坚持采用低碳、环保、节能、高效的光源和灯具，尽可能地选用小功率、低消耗、高光效、长寿命的产品;采用了节能灯光源、LED灯具、冷阴极管灯具。在此基础上，我们把店铺的内透光也进行计算，并根据具体情况进行分时段照明合理控制，避免造成不必要的浪费。整体的照明功率没有超过80千瓦，较传统的设计与选用的传统灯具节约能耗约50%以上。经过精心计算、优化设计，灯具数量及功率有所减少和降低。

　　4、设计中使用了哪些新技术、新材料、新设备、新工艺：

　　根据项目的需要，在设计时，专门研制开发了冷阴极管反射型洗墙灯，其防护罩采用了阻燃pc透光材料，有效的减少了安全隐患。

　　5、照明设计中使用了哪些环保安全措施：

　　本项目所有的景观照明灯具功率都在35w/盏以下，采用配光精确和防眩光装置的灯具，有效的提高了灯具的光效利用和光污染的控制;选用高级别的防护等级的灯具。由于本项目景观立面多为木质结构及材料，在管线设计和灯具设计方面，除严格按照国家相关规范外，尽可能的选用阻燃材料。
