本案例为第六届中照照明奖三等奖作品

　　一、项目基本情况

　　工程项目名称：中国船舶馆景观照明工程

　　申报单位：北京豪尔赛照明技术有限公司

　　设计单位：北京豪尔赛照明技术有限公司

　　主设计人：王再迁

　　施工单位：北京豪尔赛照明技术有限公司

　　业主单位：江南造船(集团)有限责任公司

　　二、项目简介

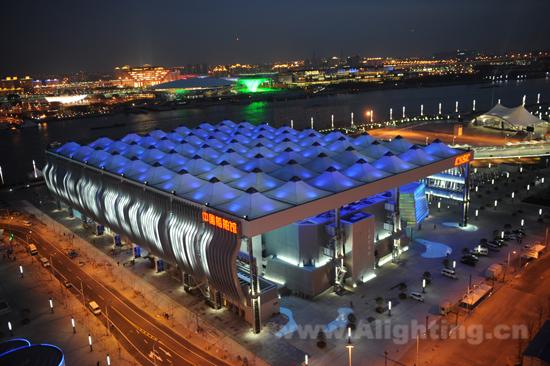

　　整个场馆为长方形钢结构建筑，南北长165 米，东西宽111 米，净空高40 米，占地面积约18000 平方米。展馆由旧厂房重新优化设计和改造而来，增添了弧线构架，形似船的龙骨，突出船舶馆的企业形象;又形似龙的脊梁，借喻中国民族工业坚强的精神。馆内通过展示整套造船流程、未来船舶等，不仅探索地球未来“水世界”和人类文明的新模式，也让参观者享受水生活，提前体验未来水域城市生活的美景和人与船舶、人与城市的紧密关系。

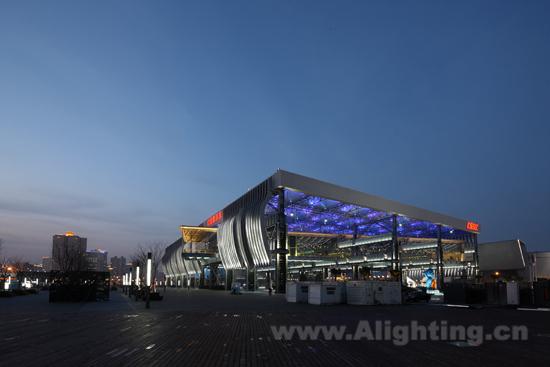

　　场馆的建筑设计和展示设计贯穿了“船舶，让城市更美好”的参展主题，演绎了“龙之脊，景之最”的理念，该展馆对江南造船厂原址的一个厂房进行了重新优化设计和改造，改造后的展馆呈长方形结构，增添了弧线构架，形似船的龙骨，突出船舶馆的企业形象;又形似龙的脊梁，借喻中国民族工业坚强的精神。该展馆还充分利用了地理位置的优势，建筑设计中穿插了别具一格的观景斜廊，为世博会浦西园区创造了绝佳的景观资源。中国船舶馆的建筑外观显得尤为“硬朗”，整个展馆外观呈弧线构架，形似船的龙骨，又似龙的脊梁，通过构建船舷、龙骨、脊梁的外观造型，突出建筑的高大、震撼和超大尺度，借喻中国民族工业坚强的精神，有着“龙之脊，景之最”的美称。

　　展馆对原东区装焊车间进行改造，形成四跨单层钢结构厂房，拆除北侧一跨和南侧两跨柱网，保留了原钢结构主体构件和对立面造型，对内部空间进行重新优化。展馆还设置了观景斜廊，增添了丰富的景观资源。此外，中国船舶馆的建设应用了最新的环保技术、智能化灯光以及先进的多媒体视觉技术，形成绿色环保展示环境，以此让参观者体验未来水域城市生活的美景以及人与船舶、人与城市的紧密关系，同时体现中国造船工业发展前景和对未来的展望。[NT:PAGE]

　　三、项目详细内容

　　1、详细的照明技术指标(包括光源、灯具、功率数量、用电量及照明质量)：

　　1.1、光源、灯具和控制系统的选用

　　光源、灯具和控制系统的合理选用是保证其技术指标先进、照明质量优秀、节能效果显著的首要条件，所以，选择高效照明光源，积极推广金属卤化物灯、LED 灯具、T5 荧光灯、紧凑型荧光灯(CFL)及大功率紧凑型荧光灯等高效照明光源产品;选用高性价比灯具，应以光效为主，综合考虑光色、寿命及价格等相关因素，选用性能价格比最好的光源。

　　本项目中大量应用了LED 灯具，如建筑龙之脊位置采用功率为15W/500mm 的LED 线型投光灯+加防眩光控光板来实现动态变化及文字效果;为突出景观斜廊的艺术性采用T5 线型投光灯均匀洗亮连接斜廊底部;同时根据使用情况设置平日、节日、重大节日等不同的开灯控制模式，也满足了节能要求。

　　1.2、功率数量、用电量说明

　　本工程的灯光全部开启时的额定功率为450KW;鉴于灯具选择上多为LED 灯具且做动态变化效果为主，全部开启时实际用电量约为额定功率的80%左右;约为360KW。

　　1.3、照明质量的控制

　　本项目绝大多数照明方式以间接照明方式为主，如线性投光、反射板的使用、防眩光控光板等照明质量控制手段，避免了灯具对建筑物白天效果的影响，同时也很好地控制了眩光和干扰光，保证了照明质量。

[NT:PAGE]

　　2、照明设计理念、方法等的创新点：

　　照明设计理念：星空下的水上城市——船舶更美好。中国船舶馆的参展主题为“船舶，让城市更美好”，通过展示未来船舶——水城市，水世界，来体现新能源、新空间、新生活，探索地球可持续发展的情景和人类文明的新模式。

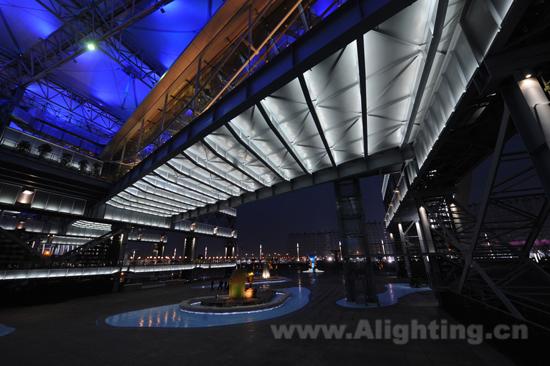

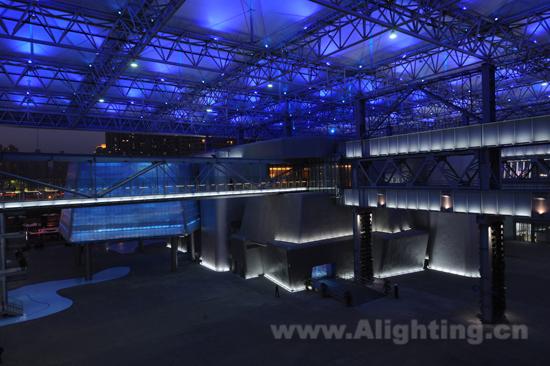

　　中国船舶馆的照明融入了水、星空等文化元素，馆内地面为水波纹的投影效果，顶棚的点点灯光仿佛夜空中闪烁的星星，通过最新的照明技术、智能化灯光的互动效果和先进的多媒体视觉技术，营造了一个绿色、健康的生活环境，充分体现了领航新时代，享受水生活，让参观者提前体验未来水域城市生活的美景，体验人与船舶、人与城市的紧密关系，另外对“中国造船”元素的表达，体现中国造船工业发展前景和对未来的展望。外部的建筑结构特点在灯光的映衬下，体现了建筑“龙之脊，景之最”的理念，突出船舶馆的企业形象，借喻中国民族工业坚强的精神。别具一格的观景斜廊，为世博会浦西园区创造了绝佳的景观资源。

　　3、照明设计中节能措施：

　　本项目中所有灯具均为目前积极推广金属卤化物灯、LED 灯具、T5 荧光灯、紧凑型荧光灯(CFL)等高效照明光源产品;其中大量使用了LED 灯具，为建筑物的节能起到了决定性作用。

　　4、设计中使用了哪些新技术、新材料、新设备、新工艺：

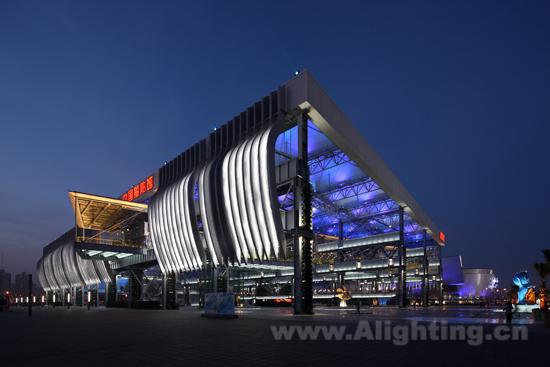

　　龙之脊结构处采用15W/500mm 的LED 线型投光灯相互对照形成突出的照明效果，通过控制系统可以形成多种别致的变化效果，同时可以实现流动文字显示等特殊要求的照明效果。

　　5、照明设计中使用了哪些环保安全措施：

　　5.1、照明灯具的防护等级不低于IP65，线路上均设置漏电保护装置;

　　5.2、在近人尺度多采用低压灯具，电气线路双重绝缘。并且由管理部门的专业技术人员

　　定期巡视、检查并维护光源与灯具。

　　5.3、方案中尽可能限制干扰光、控制溢散光，充分体现绿色照明的理念。
