本案例由照明设计师诗诗提供
第一部分:照明设计概念分析
面对如此精美的建筑和庞大的建筑群,我们不能单纯地去照亮它;我们需要从艺术的角度去欣赏它、需要从城市的角度去解读它、更需要从甲方的角度去理解它......从而使我们一起体会到照明真正的意义。
照明意义
在于解读一种关系建筑与城市的关系
本项目位于济南市槐荫区,用地北侧紧临城市主干道镜六路,用地西侧为济南地毯厂、公路段和西市场现状宿舍,用地南侧为泰山大厦和济南地毯厂区及城市主干道经七路,用地东侧为城市主干道纬十二路。
本项目为济南市大型高端开发项目,目前均价居济南住宅项目第三位,总建筑面积约65万平米。建成后将成为以住宅为主,兼具酒店、餐饮、办公、小型商业、娱乐健身多重功能的综合性城市社区。
在于展现一种价值建筑存在的价值
新世界阳光花园的价值:
白天高档生活园区,济南城市地标性的综合性城市社区;
夜晚城市夜景视觉亮点,营造景从天上来的空中夜景,满足济南城市居民夜间欣赏需求;
在于创造一种形象彰显建筑的个性、利用灯光实现建筑的吸引力
照明设计原则
一、量身设计原则
不拘泥于传统照明表现方式,通过采用国际先进的照明设计水平及先进技术,选用一些智能控制、环保节能的新型产品,结合新世界阳光花园不同的建筑结构风格、主题等,融入艺术性、装饰性、实用性,充分打造朝气、活力、自然、舒适的照明效果。
二、造价合理原则
充分考虑工程造价的合理性,不夸张、不浪费,严格选择最实用、效果好、价格合理、品质优良、节能环保的照明产品来对新世界阳光花园照明工程进行产品选型配置。
三、强调光字
照明设计,讲究震撼力,讲究气势,讲究艺术,讲究回味无穷,更讲究彰表景观,传承文化,弘扬时代精神。
照明设计,强调一个光字,在光上多下功夫,用高科技、多种学科去营造这个字。用综合艺术创造,表演、营造光的四维空间,第六感官效应。
照明设计依据
本次新世界阳光花园照明概念规划设计主要参考依据:
1、甲方提供的基本资料、设计任务书及对照明效果的具体要求;
2、欧洲照明设计师协会ELDA+提供相关城市高档综合社区照明设计资料
3、国际照明设计师协会IALD内部关于建筑及景观照明设计资料
4、参考国际照明委员会(简称CIE)的有关城市夜景照明技术文件;
5、GB500334-2004《建筑照明设计标准》;
6、CJJ45-91《城市道路照明设计标准》;
7、JGJ/T119-98《建筑照明术语标准》;
8、《2007年最新城市照明与景观规划设计及施工验收标准规范实施手册》
9、济南市《关于加强城市景观照明管理的意见》规定
第二部分:照明效果系统规划设计

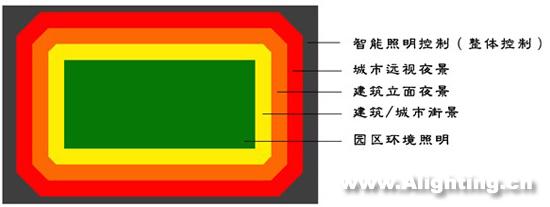

新世界阳光花园夜景照明设计总体构思如下:
一、营造城市远视夜景效果
利用灯光结合园区内重点标志性高层建筑特色,着重强调建筑顶部夜景照明效果,使人们在距离建筑500M-1000M时能形成一个良好的视觉效果,能很好地吸引人们的注意,形成本项目在城市中清晰的城市天际线和独特的远视夜景效果,提升项目知名度及关注度。
二、层次分明的建筑立面照明效果
根据建筑不同结构、风格、材质等、利用不同的灯光色彩、亮度、光影等进行夜景照明表现,突出建筑在夜间的特征和节点特色,满足人们在100M-200M左右视点欣赏夜景(主要七个重要建筑单体)。
三、建筑/城市街景
对新世界阳光花园的三纵一横及七点等根据不同的使用功能及景观特征,进行不同的照明塑造,营造符合园区特色及功能使用需求的城市街景,使人们在50M左右空间里,能感受到新世界阳光花园朝气、和谐的灯光氛围。
四、舒适、自然的园区内环境照明
选用无眩光、截光型等景观灯具,结合园区内景观特色,营造一个人性化、舒适、自然及功能性照明与装饰性照明为一体的园区环境景观照明效果。
一、城市远视夜景
目的:强调七个重点标志性建筑顶部照明效果,突出新世界阳光花园在城市中的远视照明效果,同时,清晰建筑群在夜间与城市天空的天际线。

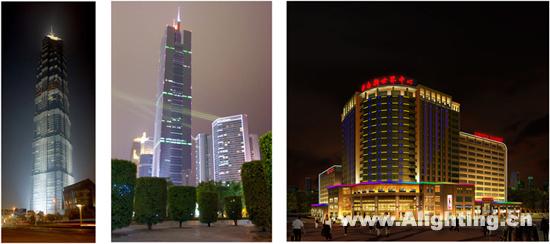

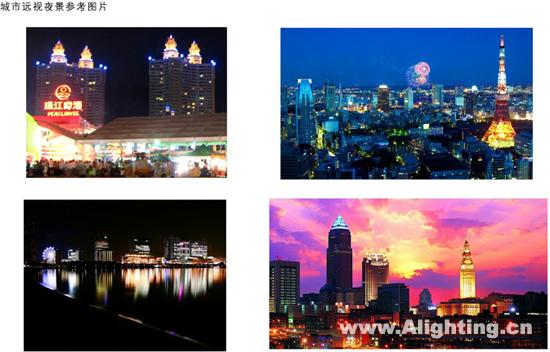

城市远视夜景参考图片

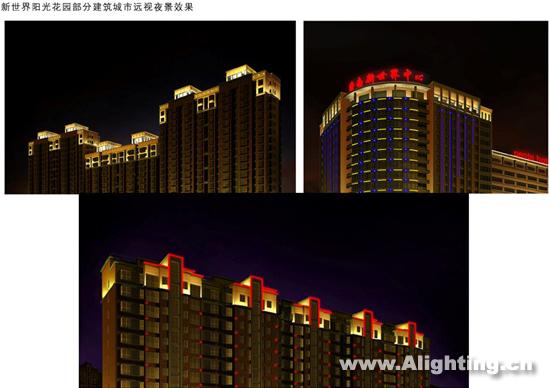

新世界阳光花园部分建筑城市远视夜景效果
二、建筑立面照明效果
园区外围重点建筑(红色标注):
结合建筑不同结构、特色,分别塑造不同的灯光氛围

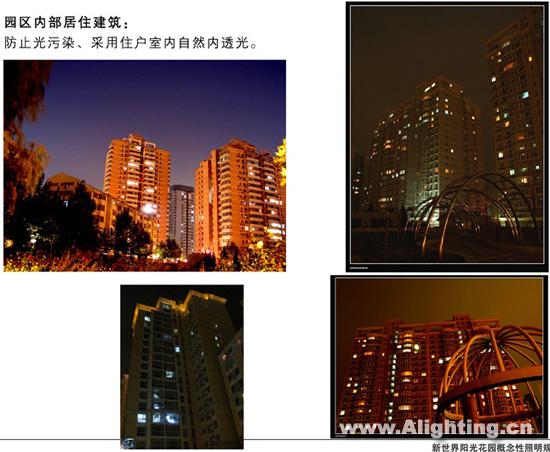

园区内部居住建筑:
防止光污染、采用住户室内自然内透光。
园区外围重点建筑立面照明效果
建筑底层立面照明概念效果:

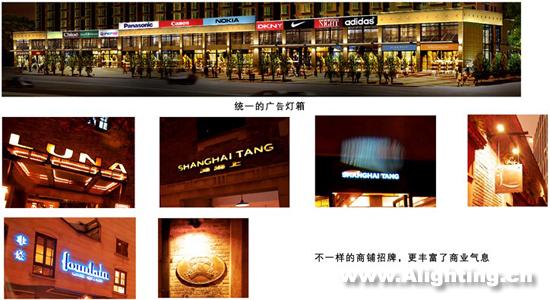

1、商业空间广告照明
充分考虑商铺招牌及广告牌照明效果,广告牌统一设计成灯箱形式,安装在裙楼女儿墙位置;而商铺的招牌则可根据每家商铺的特色自行设计,以增加夜景元素的多样性和营造更热烈的商业氛围。
园区内部居住建筑:
防止光污染、采用住户室内自然内透光。
三、建筑/城市街景
三纵一横、七点、四线照明设计表现
一纵:在道路两侧安装造型精美的无眩光草坪灯。
二纵:采用截光型单头照明路灯对称型安装在道路两侧,同时,在路灯与路灯之间安装景观灯照明。
三纵:在道路两侧安装造型精美的无眩光庭院灯。
七点:东一区南入口,在施的西区北入口、东入口,未来东二区的西入口、北入口及中间市政路与经六、经七两路交界的节点空间照明设计构思:
根据每个节点不同的景观特征和结构进行不同的照明设计,形成处处是景、景景不同的照明效果。
四线:经六、经七、纬十二及东西区间的市政路
四线照明采用截光型单头或多头路灯对称式安装在道路两侧。
四、园内环境景观照明

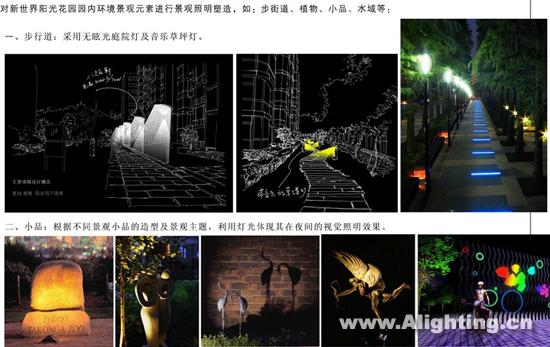

对新世界阳光花园园内环境景观元素进行景观照明塑造,如:步街道、植物、小品、水域等:
一、步行道:采用无眩光庭院灯及音乐草坪灯。
二、小品:根据不同景观小品的造型及景观主题,利用灯光体现其在夜间的视觉照明效果。

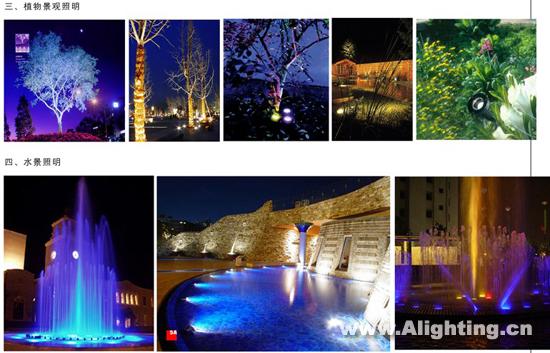

三、植物景观照明
四、水景照明
其它环境景观照明参考图

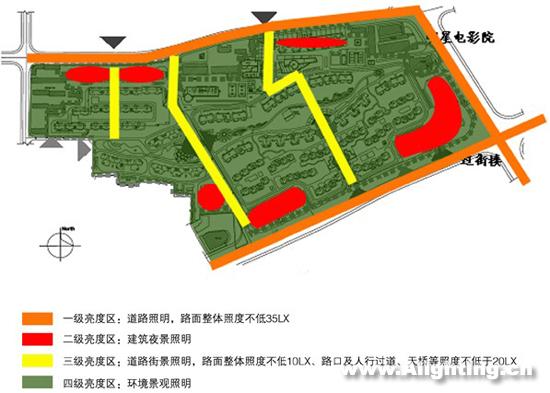

第三部分:照明亮度规划控制
第四部分:照明色彩规划控制

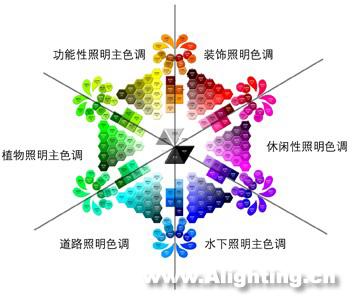

在现今国际照明设计前沿手法中,灯光色彩的控制和运用给照明效果增添了艺术的魅力,同时也给环境带来了更大的可欣赏性,使凝固的景观仿佛注入了活力;本次新世界阳光花园夜景照明规划设计,我们在灯光照明色彩的控制上结合了大众对色彩科学和色彩经济的了解与需求,让色彩从概念走向展示利用灯光的色彩体现丰富的建筑及景观色彩,使两者和谐统一,相得益彰。
新世界阳光花园建筑照明及街景照明主要以暖色调黄光为主,平时呈现一种色彩显示,节日期间则对建筑重要节点部位进行色彩的变化,以营造欢快的节日气氛;阳光花园的环境景观则以黄光、白光互相结合,景观装饰性照明则强调多色彩的组合,尽可能地丰富照明层次及效果的多样性;阳光花园的道路则主要以白光体现。
第五部分:智能照明控制规划设计
智能照明控制系统是最先进的一种照明控制方式,它采用全数字、模块化、分布式的系统结构,通过五类控制线将系统中的各种控制 功能模块及部件连接成一个照明控制网络,它可以作为整个建筑物自动化管理系统(BA系统)的一个子系统通过网络软件接入BA系统 ,也能作为独立系统单独运行,在照明控制实现手段上更专业、更灵活,可实现对各种照明灯具的调光控制或开关控制,是实现舒适 照明的有效手段,也是节能的有效措施。
为符合济南城市夜间景观照明规范,新世界阳光花园夜景照明采用目前国际上最先进的智能照明控制系统,系统结构如下:

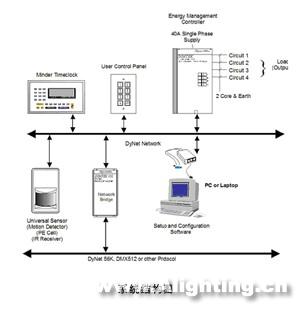

智能照明控制系统,通常由调光模块、开关模块、控制面板、液晶显示触摸屏、智能传感器、编程插口、始终管理器、手持式编程器、监控软件(网桥)等部件构成,将上述各种具备独立功能的控制模块或部件用一条五类数据通讯线(四对双绞线)按手牵手菊花链方式连接起来,形成一个Dynet控制网络。
本次新世界阳光花园夜景照明,采用智能照明控制系统可实现以下优势及功能:
1、多场景预设控制,将新世界阳光花园夜景照明效果与射程平时、节日等不同灯光场景,平时只开启建筑顶部灯光照明,营造建筑在城市中的远观效果,远远看去,阳光花园夜景恰似景从天上来。节日期间则打开建筑全部灯光,强调建筑气氛,突出建筑在夜景的完美灯光效果。同时,可设置夜景全自动运行,结合济南市规定,5月至10月份亮灯时间为19:00至23:00,11月至4月份亮灯时间为18:00至22:00,在国家规定的节假日则通宵开启。
2、控制方式多样
智能照明控制系统控制功能强、方式多、范围广、自动化程度高,通过实现场景的预制设置和存储后,操作时只需按一下控制面板上某一个键即可启动一个灯光场景模式,各照明回路就能自动转换到相应的状态,也可以通过其他界面如遥控器、就地控制、场景控制、定时控制,电话控制,手机短信控制、红外探测和无线遥控、就地控制、中央监控、群组组合控制、与其他系统联动、广域控制等。
3、空开、掉电保护
所有的智能控制模块输出回路保护功能,能够保护调控四件(继电器或SCR)。当电路发生故障,控制器还允许你设定掉电恢复的照明方式,即可是停电前的现场方式,或是控制器中170个预制场景中的任何一个,另外每个控制器均具有一个启动延时(软启动),一方面可以保护灯具寿命,而且灯启动时,不会发生冲击电流造成断路器脱扣的情形。
4、图形用户界面
图形用户界面是一种更为形象直观的用户界面,用户可通过图形界面根据需要对楼宇的任何一个被控制区域进行灯光场景的设置或修改,可随意进行灯光场景切换等操作。允许用户自定义灯光场景控制序列。可设置时间日历,并有记录、报告、查看等功能。
5、特有的电流检测功能
智能照明控制系统特有的电流检测功能,能够帮助管理人员更加全面的了解每个回路的工作状态,本检测装置可实时查验照明回路的电流及电压情况;它可对每盏灯的开灯时间进行累计,并同灯具使用寿命时间比较,系统通过软件自动提示管理人员是否要更换光源;同时,系统还具有坏灯检测功能,一旦发现有灯损坏,系统将自动报警。
第六部分:部分建筑夜景效果图
夜景分三个层次体现,建筑顶部采用暖色调投光照明将墙体结构照明,实现建筑远观夜景效果;建筑楼身则主要强调竖向的电梯间结构照明效果,承上启下,突出建筑的纵向立体感;建筑底部则利用壁灯及七彩动态的LED线形照明,着重体现具有商业招揽性的商业照明效果。

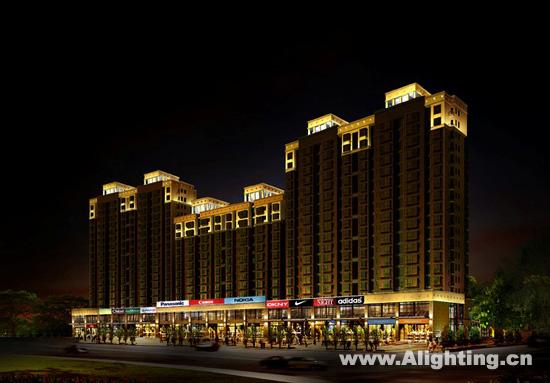

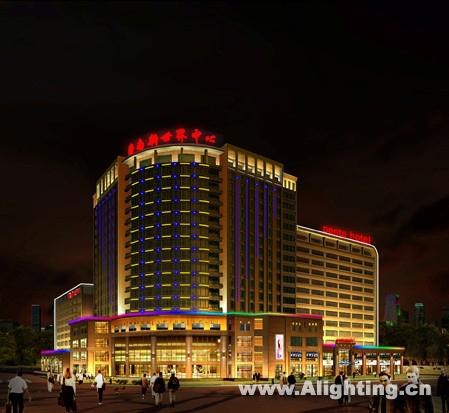

21号楼夜景照明效果

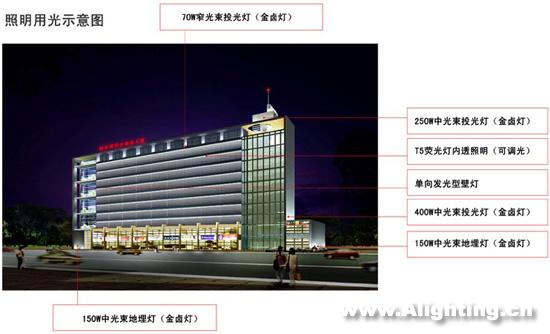

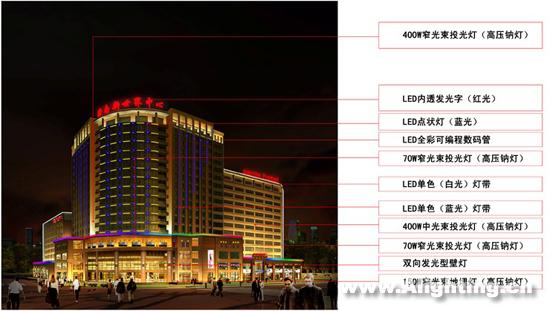

照明用光示意图

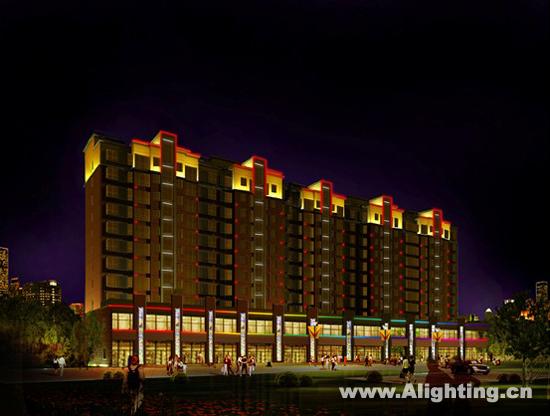

22号楼夜景照明效果
采用点状照明与线状照明相结合,分别体现建筑的横向层次感和纵向立体感;建筑纵向利用灯光表现为五段,两端至建筑中间部分则着重强调建筑结构和材质感;建筑顶部则利用投光照明照亮建筑框架,使建筑远看更加雄伟。

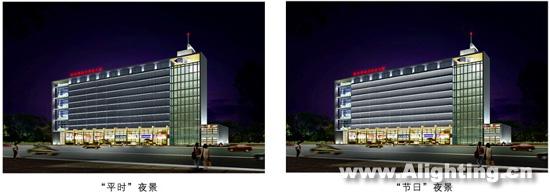

公建BC夜景照明效果
照明用光示意图
利用T5荧光灯实现内透照明效果,体现建筑横向层次美,建筑两侧也采用灯光由内向外透光;采用智能照明控制系统对荧光灯管进行调光控制,使建筑在平时亮度显示为30%,节日则显示到100%。建筑整体夜景简洁、大方
公建A夜景照明效果
照明用光示意图
20号楼夜景照明效果
照明用光示意图

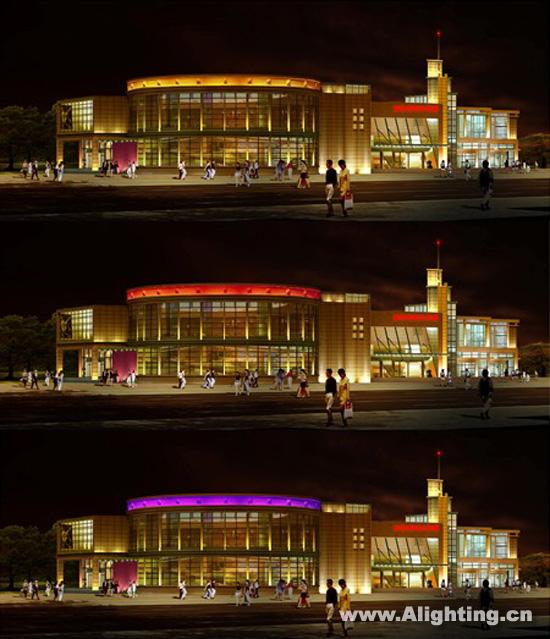

会所夜景照明效果

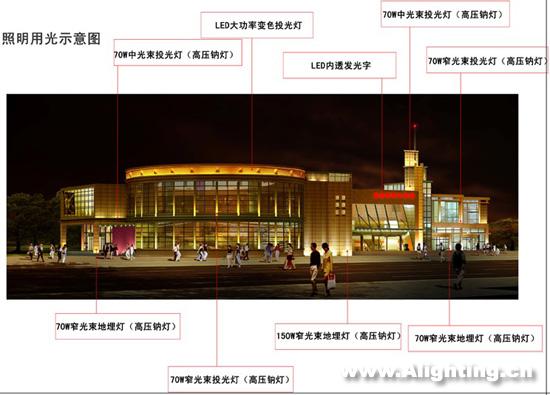

照明用光示意图

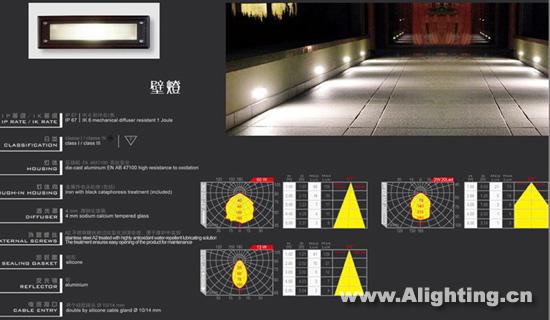

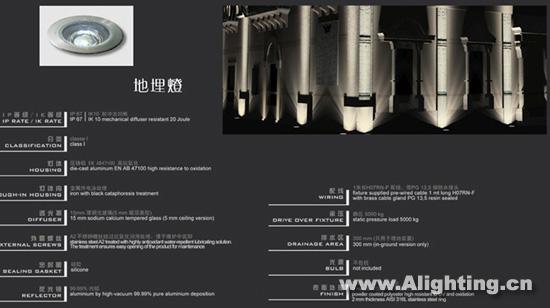

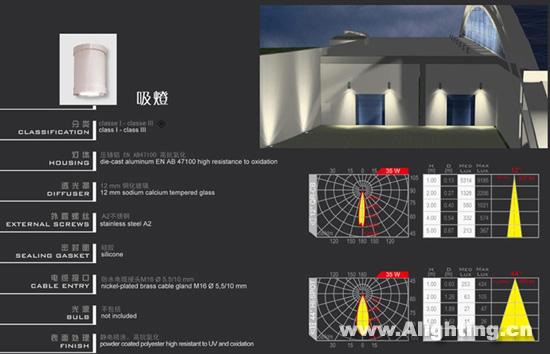

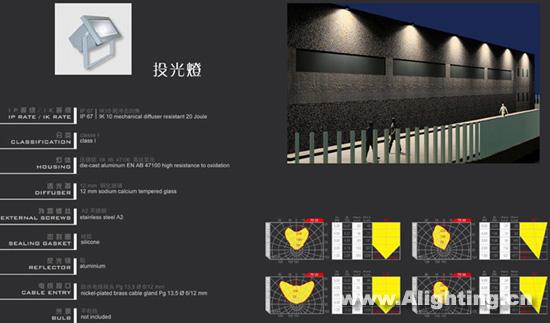

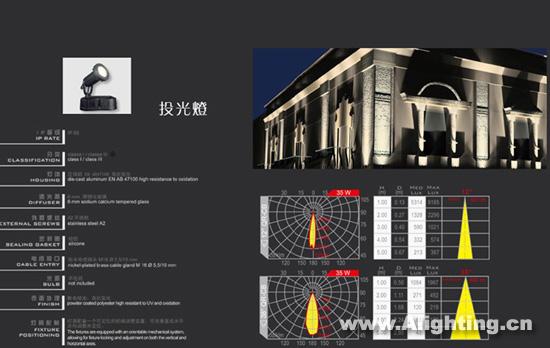

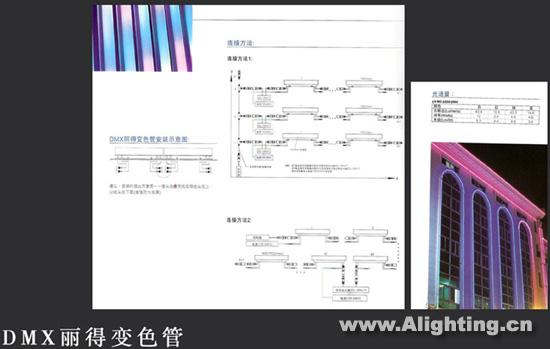

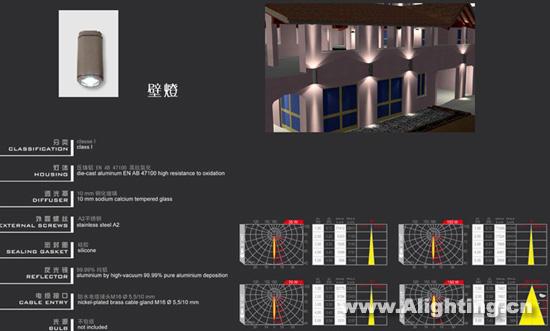

第六部分:部分照明产品资料
总结:
新世界阳光花园夜景关键词:朝气、活力、自然、舒适
光色选择:暖色调为主,其它光色为辅
照明方式:投光照明、勾边照明、动态照明、剪影照明等
夜景规划总述:外亮内柔、高显底适、冷暖结合、静中有动
