本案例由厦门市辉宇照明工程有限公司提供

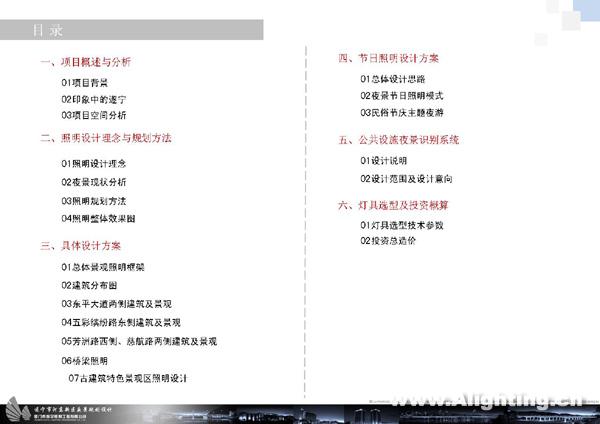

目 录
一、项目概述与分析
01项目背景
02印象中的遂宁
03项目空间分析
二、照明设计理念与规划方法
01照明设计理念
02夜景现状分析
03照明规划方法
04照明整体效果图
三、具体设计方案
01总体景观照明框架
02建筑分布图
03东平大道两侧建筑及景观
04五彩缤纷路东侧建筑及景观
05芳洲路西侧、慈航路两侧建筑及景观
06桥梁照明
07古建筑特色景观区照明设计
四、节日照明设计方案
01总体设计思路
02夜景节日照明模式
03民俗节庆主题夜游
五、公共设施夜景识别系统
01设计说明
02设计范围及设计意向
六、灯具选型及投资概算
01灯具选型技术参数
02投资总造价
一、项目概述与分析
01项目背景

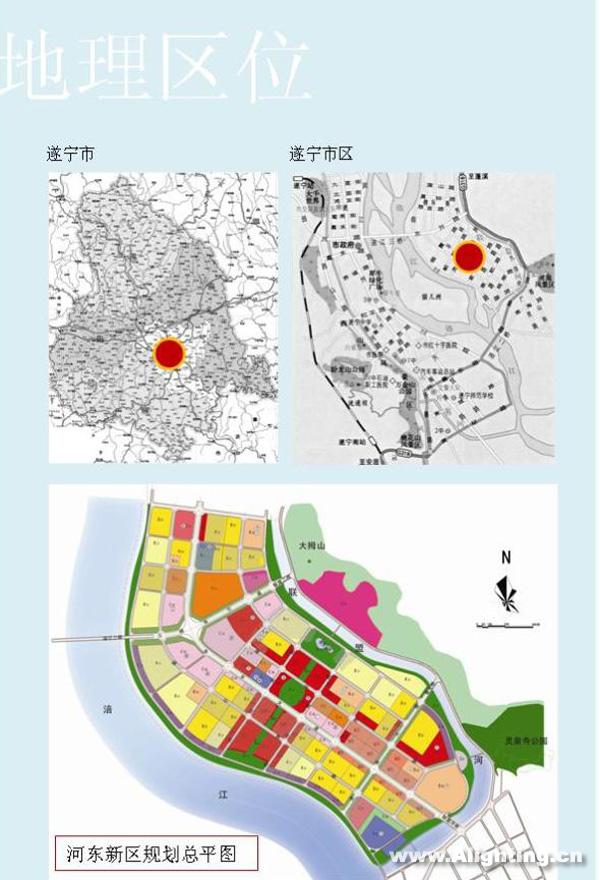

河东新区街区概况
遂宁是中国著名的观音文化之乡，位于四川盆地中部腹心，涪江中游，地处成都和重庆两座特大城市的中心节点，东西宽90.3公里，南北长108.9公里，城区平坦，东邻重庆、广安、南充，西连成都，南接内江、资阳，北靠德阳、绵阳，与成都、重庆呈等距三角。历史上，遂宁曾以其深厚的文化底蕴、迷人的灵性山水和发达的农工商贸而成为川中政治、经济和文化中心，尤以纺织食品工业闻名，素有小成都、东川巨邑、川中重镇、观音故里、西部水都之称。
河东新区位于遂宁市涪江以东，与老城区隔江相望，通过涪江二桥和涪江三桥与老城区联系成为一个有机整体，东临联盟河，两面临山水中间一座城。
河东新区夜景规划包括：东平大道、五彩缤纷路、芳洲路、慈航路四条干道。
02 印象中的遂宁
历史文化/景观风貌:
遂宁素有东川巨邑之称，是沉淀了1660多年的历史古城;
遂宁地杰人灵，文人荟萃，有文贤之邦的美誉。秀美山川孕育了陈子昂、张鹏翮、王灼、黄娥、伍先华等一批英才俊杰。
遂宁观音文化源远流长，是观音文化重要的发祥地。
遂宁景色秀美，城中有水、水中有城、落霞与孤鹜齐飞,秋水共长天一色西部水都的独特景观;
中央商务区的惬意和放松，荡舟观音湖的无限遐想，行走于滨江公园和渠河公园的悠然自得;
山水相依，厚重、大气，是遂宁特有的景观气质。
03项目空间分析
① 河东新区总体规划理念及景观规划定位

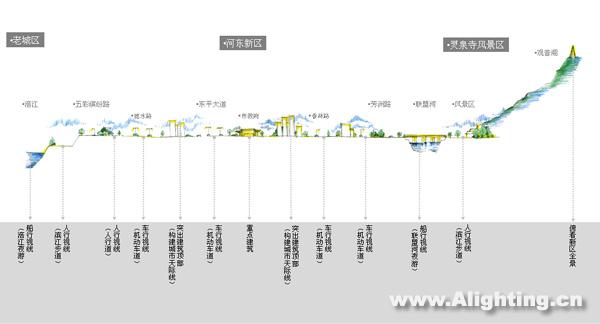

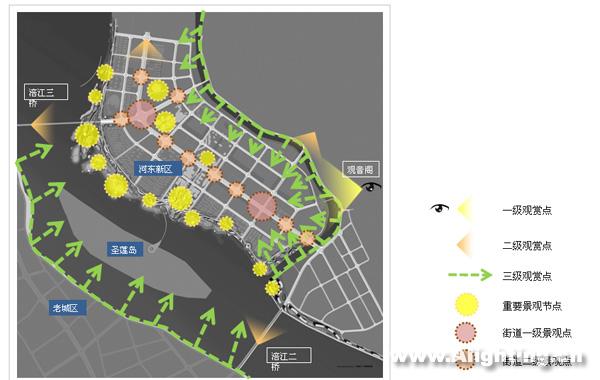

② 观赏视点分析
③ 照明规划设计依据
④ 照明规划设计总体原则与目标
河东新区总体规划理念及景观规划定位：
1、显山露水
强调保护大型山脉山脊线的完整性，加强滨水空间与城市腹地之间的景观渗透，通过建筑高度与体量的对比变化，营造高低起伏、疏密相间的景观效果。
2、清晰有序
利用现有自然资源和城市形态，形成一山、双核、两带、三轴点、线、面相结合的清晰有序的城市结构体系;
3、完美形象
通过城市空间的变化和建筑层次的错落有致，并与山体，与水体相互呼应、渗透，展示出一个充满活力、生机勃勃的完美城市形象。
河东新区景观规划定位意向图
照明规划设计依据：
1、河东新区总体规划;
2、根据招标单位提供的相关图纸及文件;
3、国际照明委员会(CIE)的相关城市夜景照明的技术文件;
① 《室外环境照明》CIEPubication.NO37,(1976);
② 《泛光和装饰照明指南》CIE.TC5-06,(1990);
③ CIE.Public.NO92,(1993)
4、《美国室外照明手册》，1987;
5、我国夜景照明行业标准《城市夜景照明设计规范》Code for Lighting Design of UrbaNightsceapeJGJ/T163-2008
6、我国《建筑照明设计标准》，GB50034-2004;
7、GB50084-95《低压配电设计规范》;
8、CIE有关城市夜景照明的技术文件;
CIE PUBlicantion No.37 Exter lighting in the Environment(1992);
CIE TC5-06,Gulde for Floodlighting and Decorative Lighting(1999);
9、根据我们多年来从事城市夜景照明规划设计与研究等工作总结出来的实践经验和教训。
总体规划设计目标
依据河东新区的规划思想及功能布局，深入挖掘其历史文化内涵，结合原有夜景，正确定位其夜景景观总体规划设计，营造高品位的，以体现遂宁特色的夜间光环境。力求历史文化的继承，提升河东新区的整体城市形象，为促进文化旅游发展起到积极的作用。
总体规划设计原则
1、高起点、高标准、高品味。
2、以人为本，灯光融入地方文化，突出城市特色。
3、安全环保、绿色节能。规划设计与施工，营运管理全程考虑。
二、照明设计理念与规划方法
01夜景现状分析
02照明设计理念
① 设计主题
② 设计思路

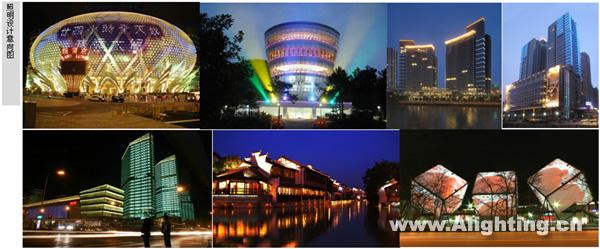

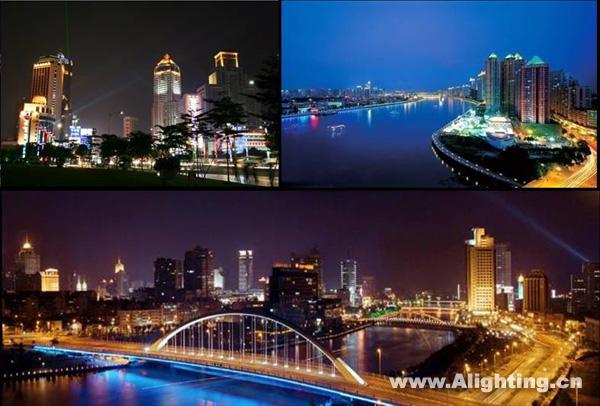

③ 设计意向图

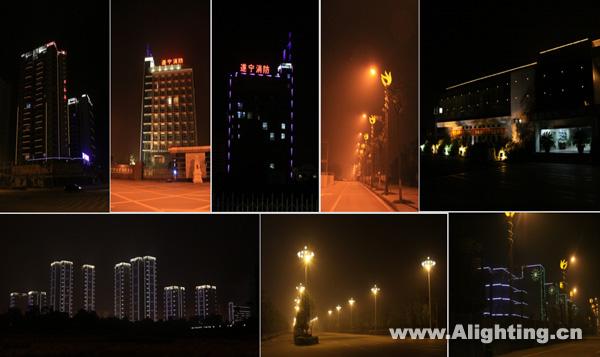

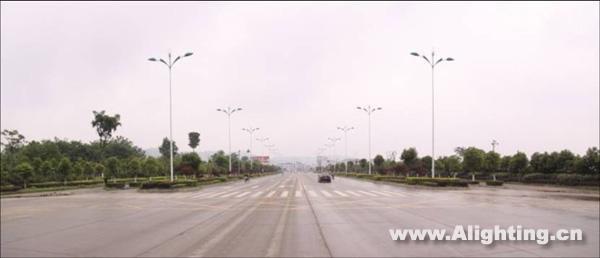

01夜景现状分析
河东新区目前夜景较少，除了功能性照明外，只有少数一些建筑进行夜景设计，并未形成规模;
个别道路两侧只有华灯照明，路面均匀度不够;
建筑夜景多以轮廓勾勒为主，缺乏特色，且显得较为凌乱;
部分建筑照明灯具已损坏，破坏整体美感。

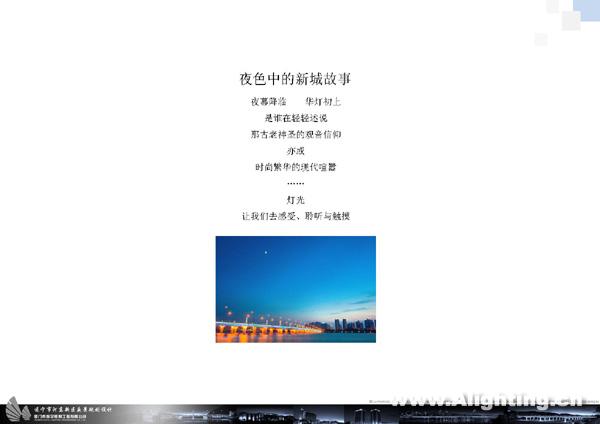

照明设计主题：
夜色中的新城故事
1、照明应融入地方文化和情感，用灯光来对话和述说，让人可以去感受、聆听、触摸。
2、强调新区新面貌，将时尚、现代的光环境与古老、醇厚的老城区衔接，展现自身夜景魅力。
3、照明应强调光、环境、建筑与人之间的共享共融。
照明设计思路：
1、照明以人的食、住、行、购物、游乐等行为活动为基础，对不同的功能区营造出不同 的照明氛围及灯光景观;
2、满足人在不同尺度、视点欣赏夜间景观的视觉和心理需求;
3、照明重点突出市政府广场、莲花国际会展中心、金融商业圈、中央公园、古建筑群、桥梁等自然景观及人文景观;
4、灯光在夜间为行人提供不同功能需求和照明氛围。
绿色照明：
绿色照明是节约能源、保护环境和提高照明质量、保护身心健康的照明，也是充分体现以人为本的宗旨。
针对此次工程，我们采用以下几项措施实施照明节能：
1、正确选择照度标准值
根据国际照明CIE照明标准，针对新区几个功能区选用适合的照明标准值。
2、合理选择照明方式
尽量采用混合照明：即用局部照明来提高作业面的照明，以节约能源，在技术经济方面是合理的。
采用高强度气体放电灯(HID灯)的间接照明;选用灯具将光线反射，提高照明质量，无产生照度不均匀，眩光和光幕反射等问题。
3、大量使用高光效照明光源
选用金属卤化物灯、节能灯以达到节电作用。特别是发光二极管LED的应用，具有寿命长、光利用率高、耐振、显色性好、节电等特点，是照明光源的革命性飞跃。设计大量选用高品质的LED光源，更能合理的节约能源。
4、采用高效率节能灯具
选用高效率、控光合理、灯具光利用系数高、光通量维持率好的灯具。灯具外壳及灯杆均采用100%可回收再利用的铝合金材质。
5、积极采用节能型调光镇流器，通过控制达到节能环保效果。
二、照明设计理念与规划方法
03 照明规划方法
a.东平大道(两侧建筑及景观)
① 亮度控制
② 区域色温、彩色光及动态光控制
b.五彩缤纷路(东侧建筑及景观)
① 亮度控制
② 区域色温、彩色光及动态光控制
c.芳洲路(西侧建筑及景观)
慈航路(两侧建筑及景观)
① 亮度控制
② 区域色温、彩色光及动态光控制

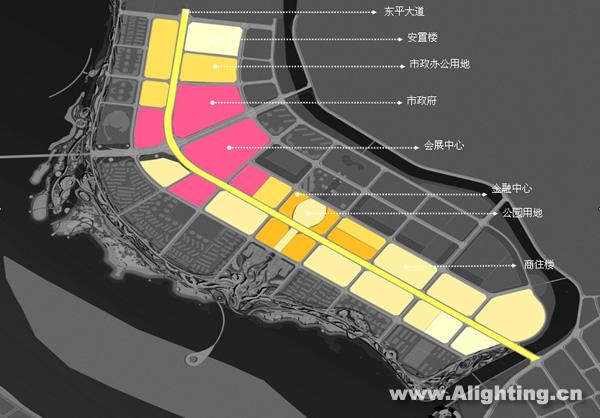

景观元素

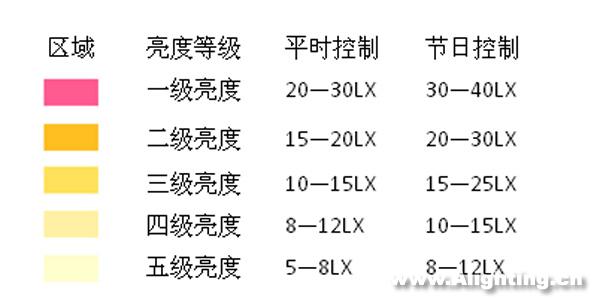

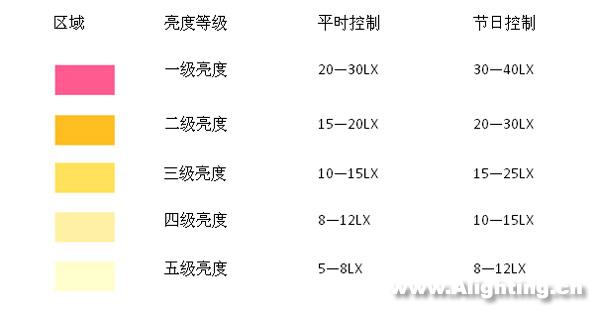

亮度控制
东平大道属于一级道路级别，根据我国道路照明标准值，其路面照度平均值应达到2030LX

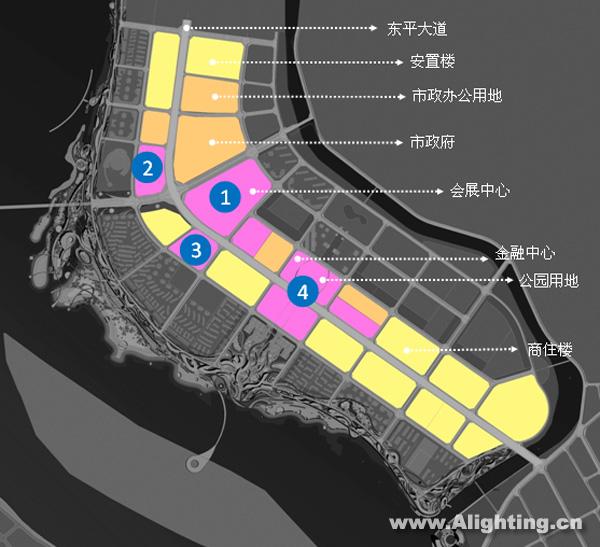

区域色温、彩色光及动态光控制

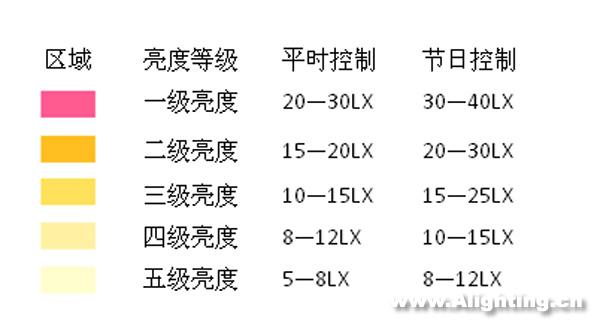

亮度控制
五彩缤纷路属于二级道路级别，根据我国道路照明标准值，其路面照度平均值应达到1015LX。

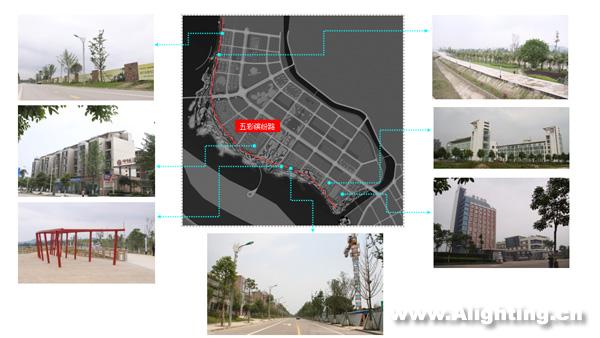

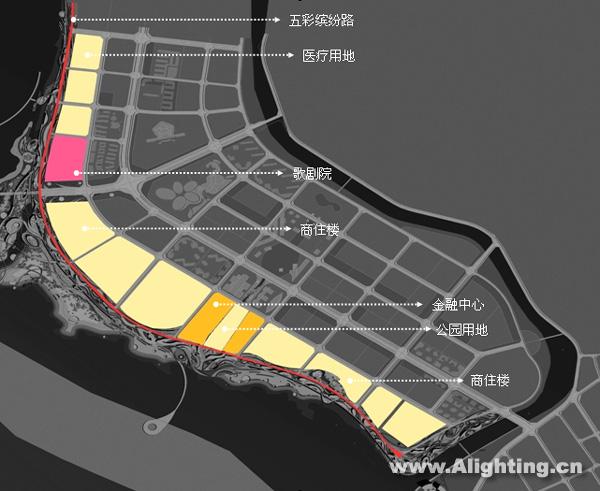

五彩缤纷路景观元素

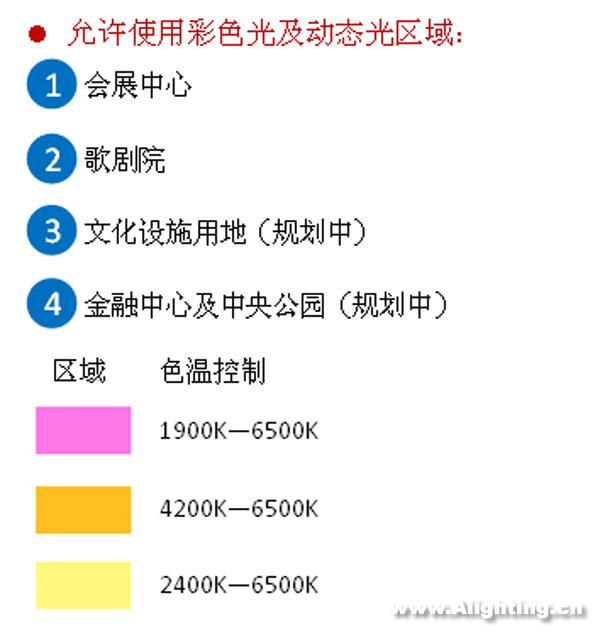

区域色温、彩色光及动态光控制：
允许使用彩色光及动态光区域： 歌剧院 金融中心及中央公园(规划中)

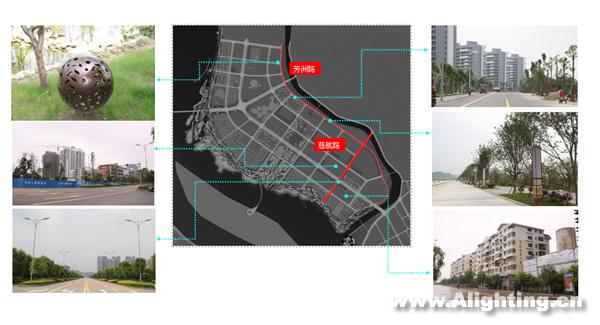

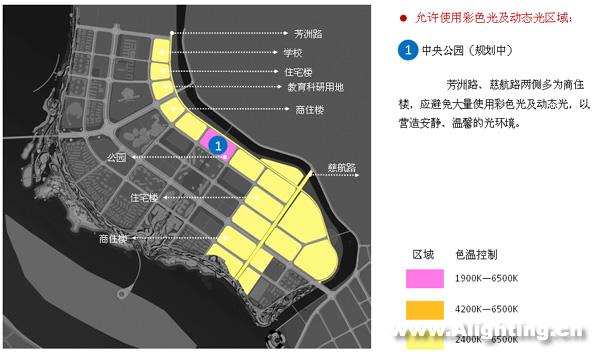

景观元素：芳洲路、慈航路
亮度控制：
慈航路属于一级道路级别，根据我国道路照明标准值，其路面照度平均值应达到2030LX。
芳洲路属于二级道路级别，根据我国道路照明标准值，其路面照度平均值应达到1015LX。
区域色温、彩色光及动态光控制：
允许使用彩色光及动态光区域：
中央公园(规划中)
芳洲路、慈航路两侧多为商住楼，应避免大量使用彩色光及动态光，以营造安静、温馨的光环境。
二、照明设计理念与规划方法

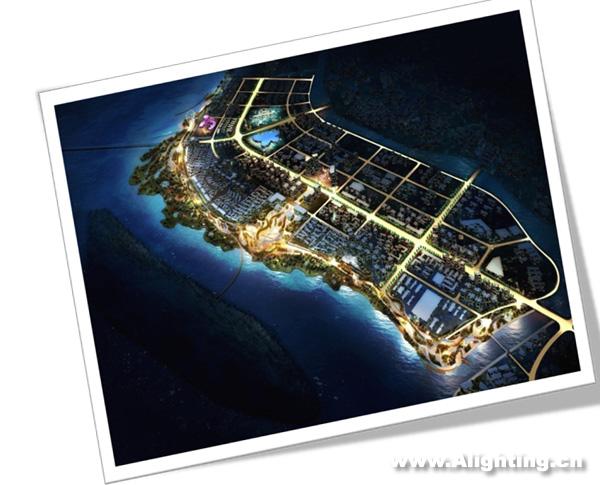

04照明整体效果图

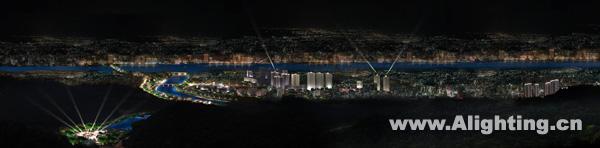

老城区对望河东新区
三、具体设计方案
总体景观照明框架
河东新区夜景规划总体概况为：三横一纵的景观轴，包含一个特色景观区，两条滨水绿链，三个景观组团，四座景观桥。

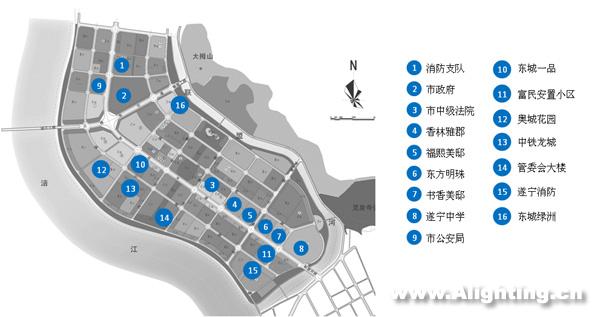

建筑分布图
三、具体设计方案
03东平大道照明设计
① 总体照明策略
② 道路竖向设计
③ 具体区块设计
④ 未完成区块建筑夜景规划及意向图
⑤ 创意灯具设计

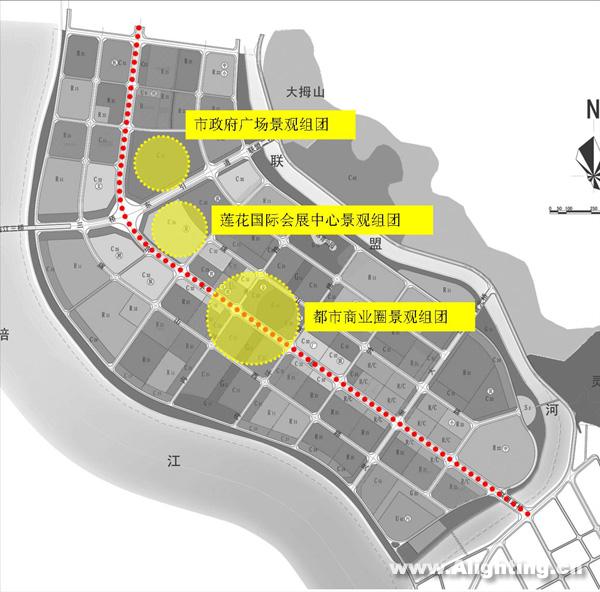

总体照明策略：
东平大道是新区的中轴线，为重要的一条主干道。将三个景观组团串联起来，形成独具都市特色的景观轴线。
通过不同色温及丰富的照明方式，营造热闹、繁华的氛围。
头尾两端分布的商住楼群，立面上应减少彩色光及动态光，于三个景观组团形成对比。整体上形成主次突出，起伏跌宕的夜景观。

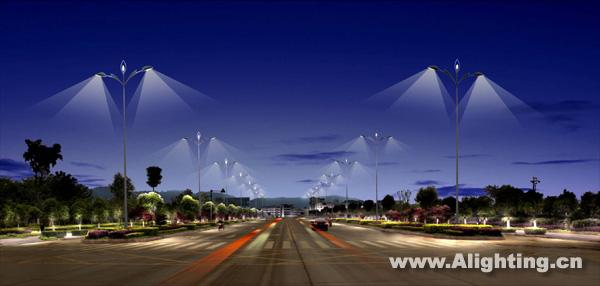

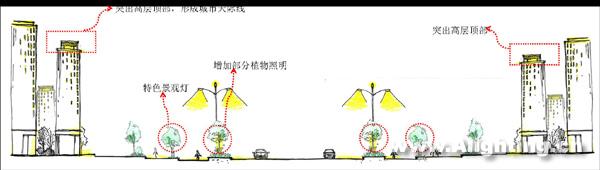

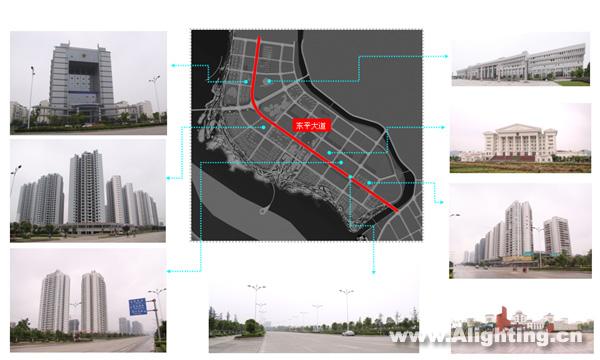

道路竖向设计
道路两侧建筑主要强调楼顶天际线，立面宜简化处理。
人行道上增添特色景观灯，在补充道路亮度的同时美化景观。
机动车道与非机动车道中间的绿化带，可适当增加绿化照明，丰富景观层次。
在主要道路交会十字口应考虑增加中杆灯提高亮度。
东平大道照明设计

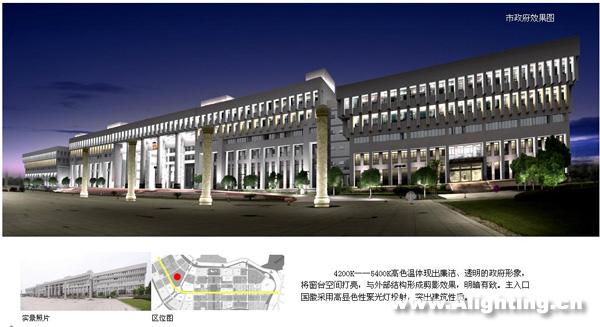

市政府效果图
4200K5400K高色温体现出廉洁、透明的政府形象，将窗台空间打亮，与外部结构形成剪影效果，明暗有致。主入口国徽采用高显色性聚光灯投射，突出建筑性质。

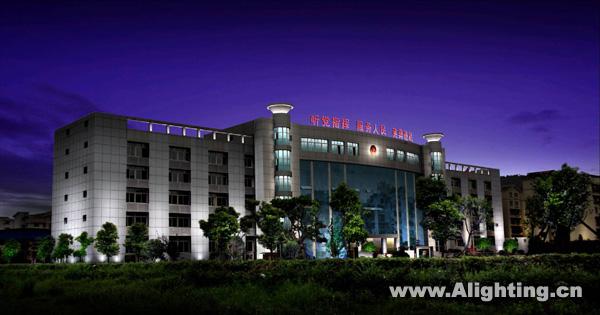

消防支队效果图
实墙面采用中宽束埋地灯，自下而上的褪晕使建筑更显得挺拔、高大。主入口顶部玻璃窗与两侧弧形窗户内透照明，让建筑通透明亮，丰富了整体照明层次。

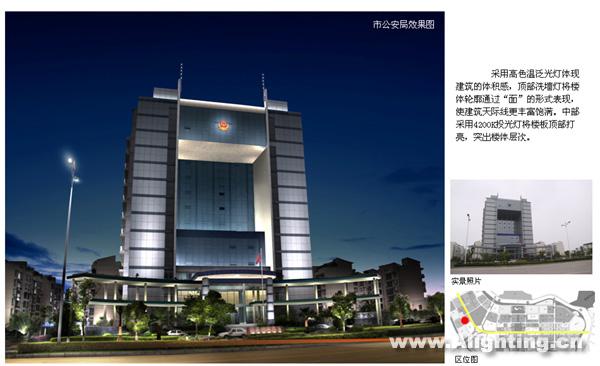

市公安局效果图
采用高色温泛光灯体现建筑的体积感，顶部洗墙灯将楼体轮廓通过面的形式表现，使建筑天际线更丰富饱满。中部采用4200K投光灯将楼板顶部打亮，突出楼体层次。

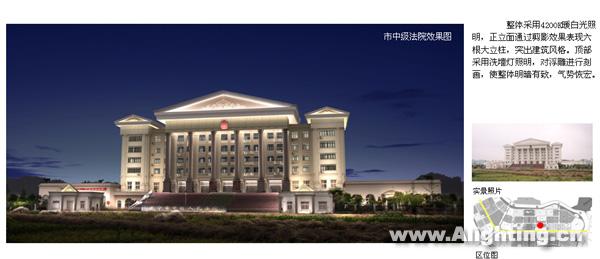

市中级法院效果图
整体采用4200K暖白光照明，正立面通过剪影效果表现六根大立柱，突出建筑风格。顶部采用洗墙灯照明，对浮雕进行刻画，使整体明暗有致，气势恢宏。

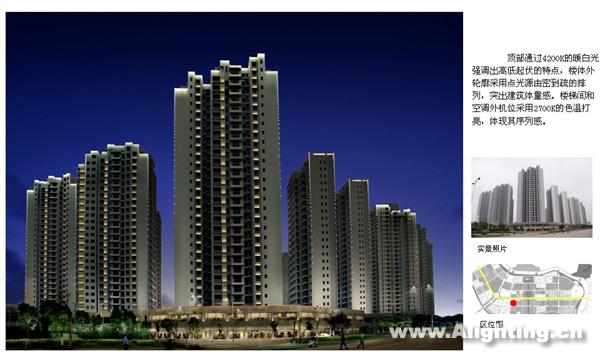

东城一品效果图
顶部通过4200K的暖白光强调出高低起伏的特点，楼体外轮廓采用点光源由密到疏的排列，突出建筑体量感。楼梯间和空调外机位采用2700K的色温打亮，体现其序列感。
顶部通过4200K的暖白光与5400K的白光分层次照明，在视觉上提升了建筑高度，建筑四周飘窗底部采用LED洗墙灯形成混色效果，立面点光源点缀，使建筑夜景观更加生动活泼。由于此商住楼接近于商业繁华路段，且高度超过周边同类型建筑，在顶部可增加激光或探照灯照明。

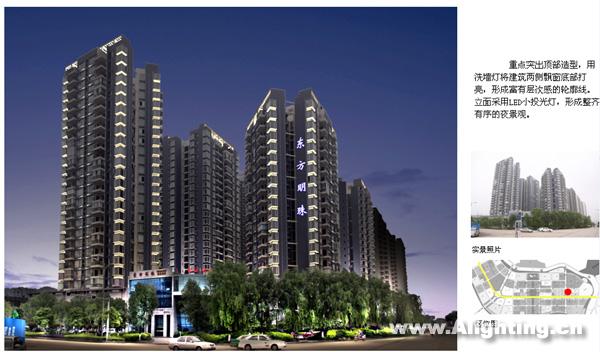

东方明珠效果图
重点突出顶部造型，用洗墙灯将建筑两侧飘窗底部打亮，形成富有层次感的轮廓线。立面采用LED小投光灯，形成整齐、有序的夜景观。
重点突出顶部造型，用洗墙灯将建筑两侧飘窗底部打亮，形成富有层次感的轮廓线。立面采用蓝色点光源点缀，整体简洁明快，温馨和谐。

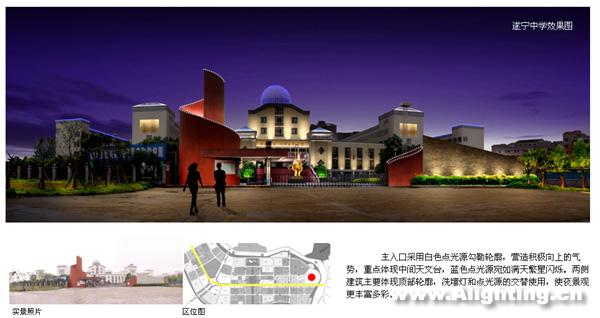

遂宁中学效果图
主入口采用白色点光源勾勒轮廓，营造积极向上的气势，重点体现中间天文台，蓝色点光源宛如满天繁星闪烁。两侧建筑主要体现顶部轮廓，洗墙灯和点光源的交替使用，使夜景观更丰富多彩。

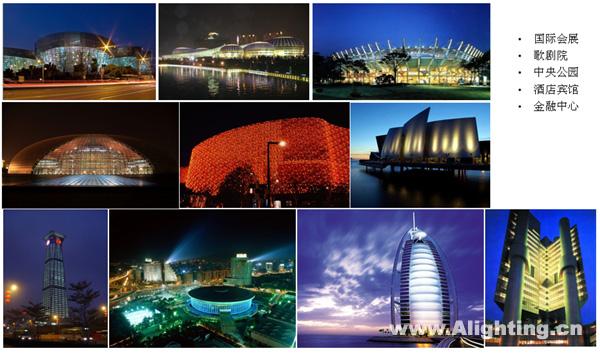

未完成区块建筑夜景规划及意向图
