项目名称

　　北京市邓家窑桥工程-邓家窑桥桥夜景照明工程

　　设计单位

　　北京市市政工程设计研究总院

　　北京市易禾永颐环境艺术设计有限公司

　　施工单位

　　北京奥尔企业环境艺术有限公司

　　业主单位

　　通州区建设委员会

　　项目简介

　　生态之美

　　北京邓家窑大桥夜景照明设计

　　河的两岸，因为桥的出现而彼此相连，才真正拥有了：岸的内涵。

　　河流、河岸和陆地因为桥而互为比邻、浑然一体。

　　而人与环境，通过了桥的沟通与连接，达到景、意共融。

　　一、地标

　　邓家窑大桥，位于北京东部通州的温榆河之上。全桥桥体长311米，主跨158米，采用中承式提篮拱结构。

　　它是连结起北京城区、通州与顺义的交通枢纽，同时，也是北京最大的滨水商务区通州商务园的地标性核心构筑物。

　　二、定位

　　设计之初，设计团队实地考察了大桥所在的周边环境，就桥体所处地区的历史背景，及本身的建筑结构特点，进行了深入的研究与探讨，最终确定了桥形结构设计方案与照明方案同步进行设计。在功能结构合理的同时，强调其景观效果，达到结构力学与视觉美学的完美统一。

　　桥体方案以水的姿态作为设计母题，利用一道波浪弧拱，将协作进取的精神、生态的理念乃至通州所特有的水运文化特色，融合汇聚于桥体之上。

　　在充分考虑岸上、桥上、车行、步行乃至水上通航的船上等不同人群的观看范围后，根据桥梁建筑不同的功能空间要求，设计了与桥体主体形象、风格相互联系的栏杆等功能元素，并且，在照明上制定出不同的设计尺度比例，使人们无论是在远距离遥看，还是近人尺度以内的观看，都能够感受到桥体造型所带来的视觉美感和精神意向。

　　三、共融

　　在对大桥夜晚的照明设计构思中，坚持不使用大面积高功率的强光照明，避免光线对周边环境及大气的污染与破坏。

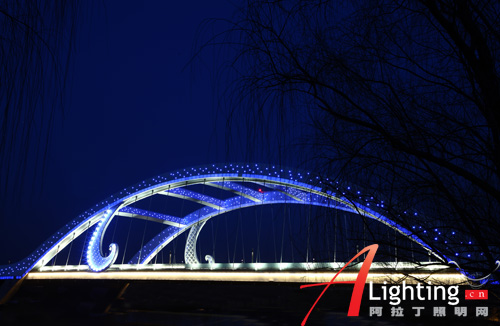

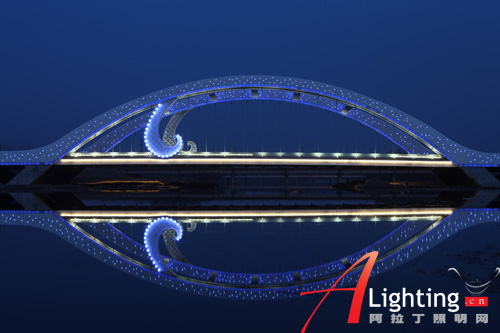

　　精心布于桥上的灯光，如星河般灿烂，同样充分体现出了建筑造型的特点。并且，桥上各个部分的细节设计，配以统一的光色变化，使整座大桥在夜晚的温榆河的水光映衬下，产生出了更为丰富的效果。

　　由始至终，一体化设计的设计手法，使灯具设备与桥体结构完全结合，分别采用了灯具嵌入、灯具包裹、特制支架结构等方式进行照明安装。白天不影响景观观赏，夜晚则烘托出辉煌璀璨的壮丽效果。

　　在充分尊重大桥建筑景观效果的基础上，在夜晚通过照明的技术手段，使桥体生态、协作的精神得以升华。

　　在水天相接处，在大桥所搭建的建筑舞台上，灯光上演一幕幕华彩的乐章。

　　四、环保节能

　　在灯具及设备的选用上，出于节能环保的考虑，我们对于桥体的照明全部用了高光效、低能耗的光源、电器，并且在桥体主要景观部分采用先进的LED灯具，其使用寿命可达80000小时，并可保证5年免维护。

　　让我们将协作、进取、生态、文化之美凝聚于一体，横越于温榆河水之上

　　项目详细内容

　　1、详细的照明技术指标(包括照明质量与数量)：

如果你有详细的案例需要展示，欢迎投稿>>>

相关链接：2010中照奖优秀提名奖：邓家窑桥照明

　　邓家窑跨河桥是朝阳北路东延道路工程的重要构筑物。邓家窑跨河桥全长311.06m，桥面宽为40m。主体结构为沿桥两侧各设一个大型的拱型吊索，索拱之间设有横梁连接，整座桥体辉宏大气，壮观无比。根据桥体的结构特点，将照明区域分成了4个部分，索拱内外侧面的上部、横梁;索拱内外侧面的下部;拉索及栏杆。4个照明区域的电源来自装设了ABB智能照明控制系统的两面配电柜，此系统可对不同灯具进行不同时段的控制。

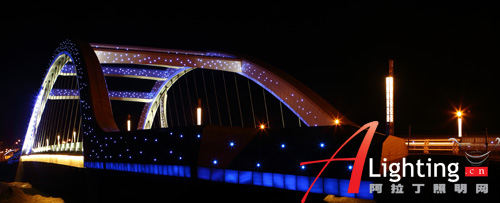

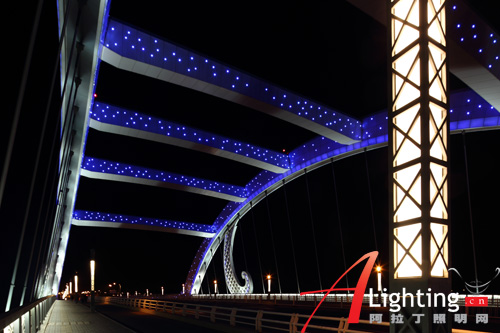

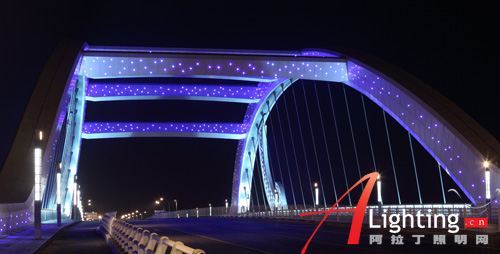

　　灯具安装位置及种类如下：索拱内外侧面的上部及横梁上无规则地安装了直径为50mm的LED嵌入式点状灯，发光颜色为蓝白色，效果象征星空璀璨;索拱内外侧面的下部安装了冷阴极灯箱，发光颜色为蓝色，效果象征河水潺潺;拉索下方安装了窄光束金卤灯，4200K的白光照亮拉索及索拱正下方，蓝光与白光相互辉映，突显桥体素雅大方。

　　LED灯具：采用蓝白混色并利用磨砂玻璃作为灯具发光面进行匀光。

　　冷阴极灯箱：箱内安装有兰色冷阴极管，箱体利用磨砂面进口PVC板，白天效果与装饰面吕

　　单板相近，夜晚光色均匀。

　　窄光束金卤灯：250W的窄光束金卤灯安装在栏杆外侧的下方，此灯的安装位置无任何眩光，可照亮拉索及索拱下方。

　　栏杆及檐板灯：光源利用的是T5日光灯管，光色柔和。

　　邓家窑跨河桥照明控制系统特点：

　　支持远程控制

　　ABB智能控制系统完成了时间控制的一致性，消除了供电系统的时间误差，保证照明质量。智能控制系统的应用，可靠地控制了不同场景的停启。桥体照明在宏观上分为重大节假日场景、一般节假日场景、平时场景;

　　重大节假日时所有灯具全部开启，前半段整座桥的照度及亮度达到设计饱和数：索拱底及栏杆的照度为200Lux;LED亮度为15cd/㎡;冷阴极亮度为10 cd/㎡。后半时段在ABB智能控制系统的控制下，照度及亮度将下降20~30%。

　　一般节假日时，将关闭冷阴极灯箱，其余的灯全部开启，在前半时段开启部分的照度及亮度达到设计饱和数：索拱底及栏杆的照度为200Lux;LED亮度为15cd/㎡;后半时段在ABB智能控制系统的控制下，照度及亮度将下降20~30%。

　　平时，开启栏杆及檐板灯的照明，在前半时段开启部分的照度及亮度达到设计饱和数：栏杆照度为200Lux。后半时段在ABB智能控制系统的控制下，照度及亮度将下降20~30%。

　　2、照明设计理念、方法等的创新点：

　　(一)设计理念：通过现代设计手法和照明技术应用的有机结合，将灯具与建筑的水乳交融在一起，将灯具与桥体外装饰进行整体设计，灯具成为桥体外装表面材质的一部分，力求在保证建筑白天景观效果的基础上，在夜晚用光去展现和塑造建筑精神，并使其升华，最终达到光与建筑的完美统一。

　　(二)非标特型灯具与桥体外形装饰的一体化

　　为了保证天桥的白天和夜间的景观效果，在桥体的夜景照明设计中，80%以上的灯具采用了非标特型灯具，设计团队结合桥体各个部位不同的结构特点，将桥体外装修与灯具进行了统一设计，最终完全达到了灯具与建筑结构的紧密融合。

　　(三)桥梁结构的特殊性所带来的耐久挑战

　　为了解决桥体共振给灯具带来的破坏性影响，设计团队在非标特型灯具的研发过程中，进行了多次实验。最终，特型灯具采用了与定制的外壳体结构相结合的方式，从而平衡了白天景观效果、夜晚照明效果和使用耐久性等多方面的要求。

如果你有详细的案例需要展示，欢迎投稿>>>

　　3、照明设计中节能措施：

　　1)在大桥景观照明设计中，展现大桥主要建筑部位的灯具几乎全部选用了耗电低、高光效的光源，在栏杆部位采用了T5日光灯等光源，此类光源性能稳定、环保、长寿，在索拱上使用了LED，LED光源的使用寿命可达到80000小时，5年内免维护。在在索拱下方使用了冷阴极管，此灯可3年免维护。在灯具电器的选择上，采用了节电的电子式镇流器，不但自身耗电量小，而且有利于ABB智能控制系统按时进行调压节电控制。经计算类比后，现有大桥照明方案比采用传统照明方法进行照明(如要达到近似照明亮度效果)，要节省35%以上的电力能源。

　　2)灯光控制系统采用ABB智能照明控制系统进行集中监控及控制。其优点在于定时对日光灯和气体放电灯进行调光，可节电20%~30%;此系统还对电网冲击电压和浪涌电压起抑制作用，延长灯具寿命。其优点还在于对每相的控制采用预置信息独立存贮，当系统中某一线路出现故障时，可马上检测出故障点及故障性质并进行保存，有利于故障排除，节省人力、物力及时间。

　　4、设计中使用了哪些新技术、新材料、新设备、新工艺：

　　(一)此项目采用了照明与桥体外装饰设计一体的设计手法，灯具外壳颜色与桥体装饰材质颜色相一致，使桥体达到了灯具与建筑结构的紧密融合。

　　(二)此项目的设计理念是节能与亮化美观为同等重要，在材料即灯具的选择中，几乎选定的全是节能、安全、耐久、光效高的LED光源及气体放电类光源 。

　　(三) ABB智能控制系统可自如地控制灯光的停启时段，为灯光同步变换提供了可靠的条件，还可滤杂波稳电压，为灯具创造了高质量的工作环境，可使灯具延长寿命。

　　5、照明设计中使用了那些环保安全措施：

　　1)在设计中，充分考虑了光污染问题。在选择灯具时为了节电降耗和消除眩光污染，尽量选用了耗电低的LED、冷阴极管、T5日光灯等高光效光源，整座桥基本做到了见光不见灯。如气体放电灯，将其安装在了人眼无法直视光源的位置即拉索下方，此方法既有照明效果又无眩光，比较科学;照亮栏杆的T5日光灯，专为其设计了灯槽，当亮灯时人只能看到向下的光线看不到灯具和光源。对于直视的LED光源，透光材料为磨砂面。

　　2) 在设计中为强电线路设置了ABB智能漏电保护装置。当有故障发生时，此装置可及时切断电源，同时发出报警信号，给值班人员提示。

　　业主单位意见

　　关于通州区邓家窑大桥夜景照明效果的相关意见

　　做为业主方，我方对于邓家窑大桥的夜景照明设计表示极为的肯定，在此对付出辛勤汗水的设计方人员，表示衷心的感谢!

　　设计方从设计照明之初，充分考虑了通州悠久的文化历史，并就桥体本身的结构特点出发，以生态之美作为设计主题的拱桥，将通州悠久的水运文化、现代化的桥梁建筑结构与灯光结合在一起。

　　邓家窑大桥业已形成了通州商务园区的入口标志，也成为展示通州文化的重要平台。

　　在此，我方感谢设计单位将灯光美学与桥梁结构设计的完美结合所做出的不懈努力!
