项目名称

　　贞观文化广场建筑泛光照明工程

　　设计单位

　　北京大地重光景观照明设计有限公司/品能光电技术(上海)有限公司

　　施工单位

　　陕西大地重光景观照明设计工程有限公司

　　业主单位

　　西安曲江大唐不夜城文化商业有限公司

　　项目简介

　　贞观文化广场项目位于西安市曲江生态文化区大唐不夜城。曲江，拥有着西安13朝古都的文化厚重背景，给国人梦回大唐，盛世期待的现实共鸣心里，独有以大雁塔为标志的历史盛世资源。而大唐不夜城是现代西安的一张世界名片，是曲江新区文化产业的重大支撑。它集文化、旅游、商业三位一体，形成大型城市综合体和文化商业新地标，是陕西省和西安市两级政府的重点建设项目。

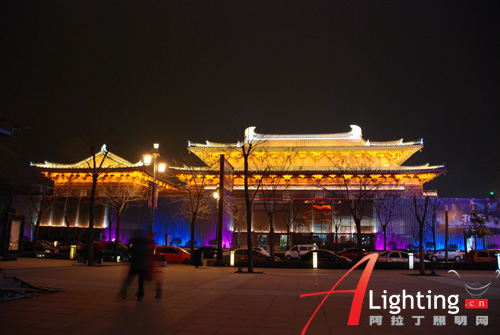

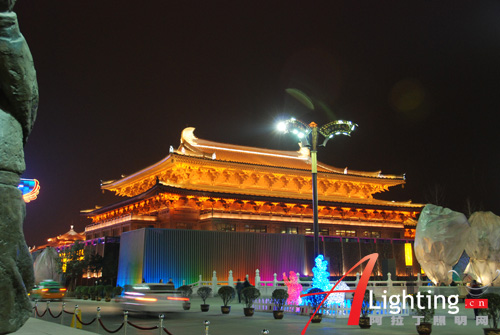

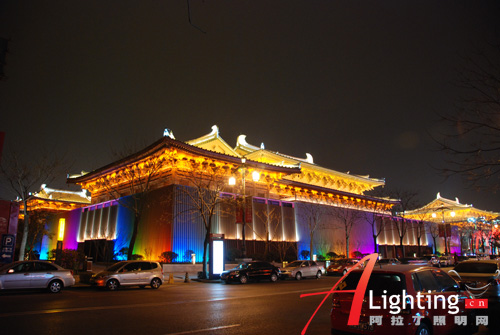

　　贞观文化广场是曲江大唐不夜城项目的核心组成部分，更是曲江文化产业品牌项目的灵魂所在。它总占地面积约96亩，总投资约10亿元，由西安大剧院、西安音乐厅、西安美术馆和曲江太平洋影城四组文化艺术性建筑组成。贞观文化广场在总体建筑设计中，摈弃了纯粹复古的建筑模式，同时又拒绝了折中的建筑手法，将原汁原味的唐风作为传统文化的信息载体与现代的审美理念并置对话。四个主体建筑以正对大雁塔的南北轴线为空间对称关系，电影院与美术展馆布置在用地的北部，两者的大屋顶均设计为重檐歇山;而音乐厅和大剧院布置在用地的南部，两者的大屋顶均设计为重檐庑殿。

　　广场的中轴景观是一条横贯南北的中央雕塑景观步行街，其上分布着盛世帝王、历史人物、英雄故事、经典艺术作品等主题群雕，立体展现大唐帝国在宗教、文学、艺术、科技等领域的至尊地位并彰显大国气象。贞观纪念碑是不夜城的地标性雕塑，由李世民骑马像及周围的附属雕塑组成;碑体正面雕刻贞观之治四字，背面为贞观政要名录数百字，反映了大唐帝国的繁荣盛况。

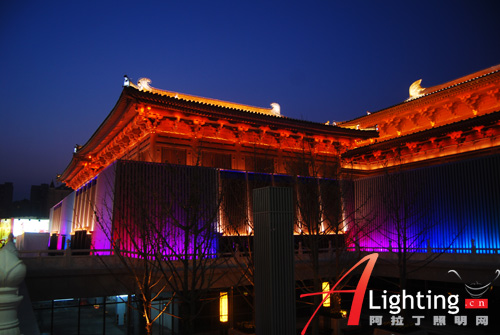

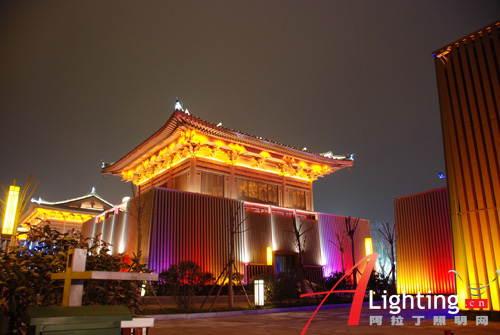

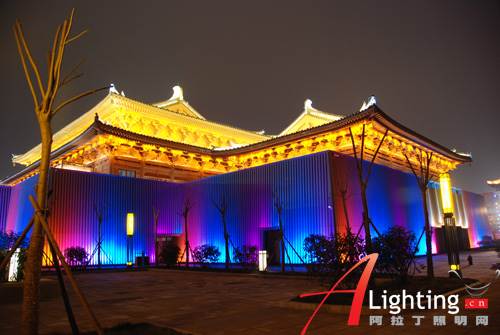

　　在设计该项目时，为突出其重要地位和整体业态的需要，我们为其景观和建筑部分增加了泛光照明设计，通过灯光的冷暖区分，明暗对比突显出建筑本身的材质和独特结构，营造古建厚重、气势磅礴的古典风格。泛光照明的设计提升了贞观文化广场在夜间的品质和形象，同时也达到了现代技术与古典建筑的完美结合。

　　项目详细内容

　　1、详细的照明技术指标(包括光源、灯具、功率数量、用电量及照明质量)：

如果你有详细的案例需要展示，欢迎投稿>>>

相关链接：2010中照奖优秀提名奖：贞观文化广场

　　琥珀色LED投光灯：型号为品能F1003B2B，单灯功率9W，AC220V供电，功率因素典型值≥0.95，25度发光角度，总量3795套，用于斗拱照明，该灯具比传统灯具发热量低、光效高、节能、长寿。

　　白色LED投光灯：型号为品能F1003B5C，单灯功率9W，AC220V供电，功率因素典型值≥0.95，20度发光角度，总量310套，用于鸱尾和鬼脸照明，该灯具比传统灯具发热量低、光效高、节能、长寿。

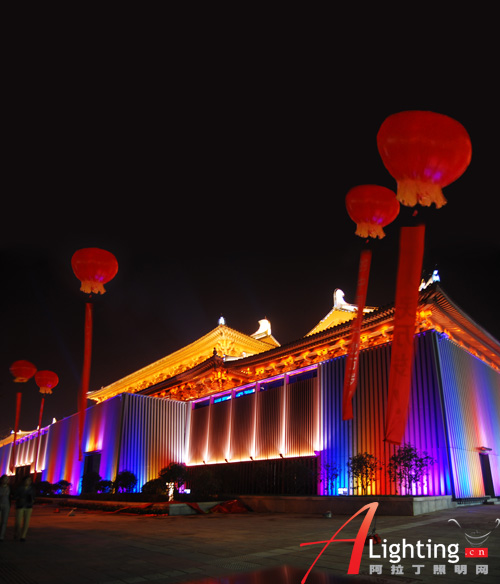

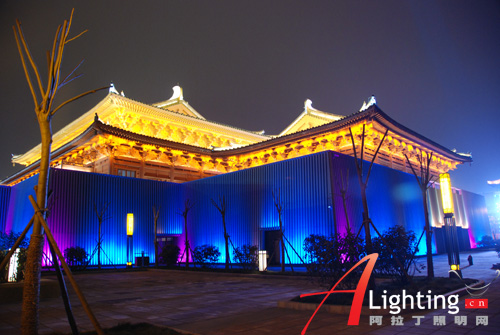

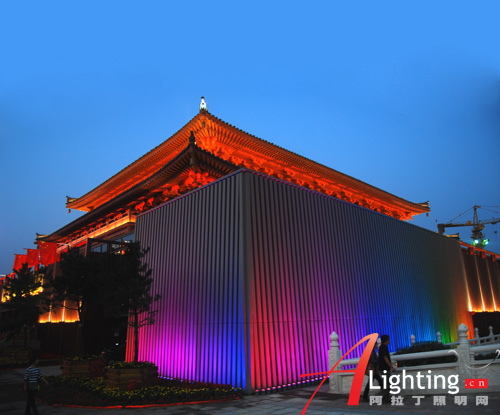

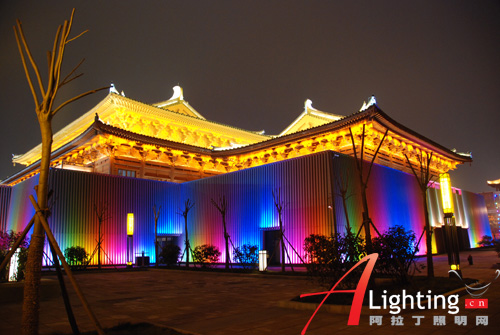

　　全彩LED投光灯：型号为品能F1005B7，单灯功率18W，DC24V供电，功率因素典型值≥0.95，15度发光角度，总量2545套，用于一层格栅外侧，该灯具配合控制系统每一单灯可全彩变化，为该项目的重点，使用过程实际消耗功率远远小于系统总功率。

　　条型小功率 LED投光灯：型号为品能F1016，单灯功率30W，DC24V供电，功率因素典型值≥0.95，140度发光角度，总量1516套，用于斗拱云纹重点照明，该灯具强调云纹的层次感。

　　全彩LED条形投光灯：型号为品能F1016B7D，单灯功率27W，DC24V供电，功率因素典型值≥0.95，12*35度发光角度，总量365套，用于一层门上方，该灯具配合控制系统做整体全彩变化，实际消耗功率更低。

　　琥珀色 LED投光灯：型号为品能F1008B2B，单灯功率12W，AC220V供电，功率因素典型值≥0.95，20度发光角度，总量476套，用立柱顶端斗拱重点照明，重点强调斗拱的层次。

　　2、照明设计理念、方法等的创新点：

　　贞观文化广场建筑群有：电影城、音乐厅、大剧院、美术馆，建筑风格严谨大气，线条简洁明朗，整体气势恢宏，庄严稳重。在照明设计中主要凸显以下三个理念：

　　厚重感：展现建筑的古典氛围和大体积感。

　　唯一性：用多层次光色阐述建筑在夜间的魅力，且区别于其他建筑的照明氛围。做成景的效果。

　　融合性：将艺术、表演以及文化魅力用灯光完美的结合在一起。

　　其次，灯光设计构思源自唐三彩。唐三彩是一种彩陶工艺品，以造型生动逼真、色彩艳丽而著称，且多以黄、褐、绿三色为主。

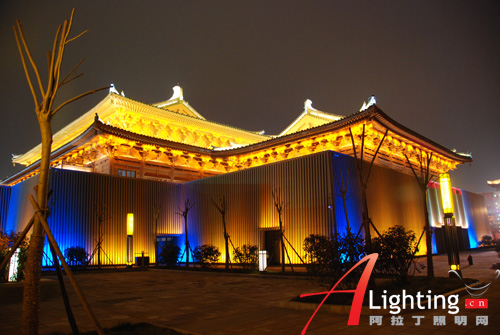

　　建筑夜间景观依靠冷白、暖黄以及暖白色作为主色调。结合建筑本身的材质和结构，用不同种类的灯具创造出一幕灯光喜剧。通过灯光的冷暖区分，明暗对比，突出细部的结构美感，各建筑入口以及格栅通过大面积的暖白色投光处理，营造古建厚重、气势磅礴的古典风格。通过一定的灯光表现手法，区分建筑的不同功能性质，强化建筑的功能性，起到广告引导的作用，并以声、光、电结合，实时互动地展现出多种所需场景。

　　3、照明设计中节能措施：

　　1、新光源的采用 贞观文化广场项目中选用了LED光源，LED光源是节能环保的首选，同时具有发光效率高、使用寿命长、安全性强等特点。

　　2、智能控制系统的应用 广场灯光按每天时段和年时段进行开启，并根据需求设定平时、节假日、庆典三种灯光模式，有效达到节能的目的。

　　每天时段控制：

　　18：30开启部分显示建筑轮廓的灯光。

　　19：30 灯光开启全部，建筑整体结构完整，光表现最为全面。此时的景观性最强，观赏效果最佳。

　　21：00功耗比较大的大瓦屋面和主墙面投光关闭，只留下斗拱和屋脊等地方。

　　22：30 灯光自动关闭。

　　年时段控制 分平时、节日、表演模式，按年内不同节假日和来宾，合理灵活的安排灯光表演时间。

　　平时模式：通过功能性照明和能反映建筑大轮廓的灯光，体现建筑的体量和气氛。此模式最节能，功耗最小。

　　节假日模式：在周末或一般节日将建筑及景观灯光开启。这时最能体现建筑的体态、美感和结构。

　　庆典表演模式：是指三大节日或特定需要庆典表演的日子做表演性质的照明。此时开启假日模式灯光，同时增加其他的灯关效果，如全息激光，空中玫瑰等项目，使气氛更加热烈。

如果你有详细的案例需要展示，欢迎投稿>>>

　　4、设计中使用了哪些新技术、新材料、新设备、新工艺：

　　技术：

　　1、LED全彩控制系统：该智能控制系统整合了计算机软件技术和单片机控制/通信技术及LED恒流驱动技术，整个系统由PC机控制软件magic-led，协议转换器LAP4000，自动定址器LAP512，DMX解码器LAP400，LED定电流驱动器及LED全彩灯饰组成。本系统能动态的实现各种照明效果，能够显示文字、图片、动画等多媒体信息。

　　2、灯具的隐蔽性：一是灯具形态的隐蔽，主要使用灯具的外观喷涂与建筑物一致，外观切合建筑的结构。二是灯具安装的隐蔽，合理使用建筑的结构进行灯具安装，在建筑施工图阶段和建筑结构设计师沟通，将灯具安装至于建筑中，完全做到见光不见灯的效果。

　　2、光的有效利用率 一是合理利用建筑结构和灯具的光效。二根据建筑形态及材质选用适合的LED光源灯具，避免光溢出。三选用具有偏光，截光型灯具，严格遵循国际黑天空标准。

　　材料：

　　1、LED产品的光源选用原厂封装的高性能大功率高亮度LDE芯片。

　　2、LED产品的透镜是采用高科技技术自行研发的高透光率透镜。

　　3、LED产品线路板选用MCPCB金属黏着线路板良好地保证LED二次散热

　　4、LED产品灯壳选用高压铸铝外壳和线路板可靠接触保证LED三散热

　　设备：

　　地面互动投影系统，这种投影系统可随时随地营造一个完美虚拟的空间。支持多人娱乐互动，给游客带来新的观赏体验。此系统由影像动作采集器、数据处理器和影像显示器三部分组成。影像采集系统用来捕捉参与者的动作;动作分析系统可以理解参与者的动作，并将其与情境融合;影像显示系统将显示交互的情境。

　　工艺：

　　部分标准灯具的外观与建筑表面材质形态不统一，因此使用新型的环保型喷涂工艺对灯具外观进行了重新喷涂。非标准灯具的外观喷涂处理上使用UV紫外线光固化涂料，灯具设计使用金属拉丝、玻璃材质以及PMMA材料和色彩渐变材料。

　　设计方案中严格设计了三级亮度控制标准，光源根据控制合理分级，节能效果明显。并且通过国际先进的控制技术应用，使得其整个建筑的灯具功耗的有效使用率达到了行业的前列。

　　5、照明设计中使用了哪些环保安全措施：

　　低压灯具的使用 贞观文化广场为开放式景观区，在照明设计中尽可能选用低电压灯具，节能环保的同时，也大大提高了安全性。

　　节能环保光源 选用的LED光源如下特点：

　　能耗小：单体LED的功率一般在0.1~3W。

　　寿命长：单体LED在350mA电流时，典型的正向偏压为3.2V。通常需串联限流电阻或用电流源。它的理论寿命达到50000h。

　　可靠，耐用：没有传统灯泡的钨丝，玻壳等易损部件，维护费用低廉。

　　应用灵活：体积小，便于造型，可做成点，线，面等各种形式。

　　安全：单体工作电压为1.6~5V，工作电流为20~1000mA。(大功率1W，3W，品能标准工作电流为350mA与700mA。)

　　响应快：响应时间为ns级，而白炽灯的则为ms级。

　　无污染，全固态：绿色光源，其废物不含汞。

　　控制灵活：通过控制电路，采用PWM脉宽调制方式调控亮度，实现多样的动态效果

　　杜绝光污染 本项目选用的LED光源光色纯，光线质量高：单一颜色LED的光谱狭窄，谱线单一集中在可见光波段，有效地杜绝光污染。通过合理采用偏光型灯具及遮光罩，有效防止。

如果你有详细的案例需要展示，欢迎投稿>>>

　　业主单位意见

　　贞观文化广场项目是西安曲江新区文化产业重磅打造的项目之一，同时也是大唐不夜城项目的核心组成部分，更是曲江文化产业品牌项目的灵魂所在。该项目分为建筑和景观，由西安大剧院、西安音乐厅、西安美术馆和曲江太平洋影城四组文化艺术性建筑组成，以正对大雁塔的南北轴线为空间对称关系，电影院与美术馆布置在用地的北部，音乐厅和大剧院布置在用地的南部，气势恢宏，庄严稳重。广场的中轴景观是一条横贯南北的中央雕塑景观步行街，分布着各种主题群雕，立体展现大唐帝国在多领域的至尊地位，彰显大国气象。李世民骑马像及周围的附属雕塑作为贞观不夜城的地标性雕塑，反映了大唐帝国的繁荣盛况。

　　此次照明项目根据贞观文化广场建筑群严谨大气，庄严稳重，线条简洁明朗，整体气势恢宏的唐代风格，在照明设计中完美凸显了其厚重感、唯一性和融合性。灯光设计强化了建筑的功能性，突出了建筑细部的结构美感，同时还起到了广告引导的作用。

　　为达到建设方对于设计的要求，设计方采用了以下措施以达到最佳效果：1、采用先进的绿色照明灯具，达到了节能、环保、安全的标准;2、灯具形态及安装的隐蔽性保证了建筑日间的观赏效果;3、智能控制系统的运用，真正实现了节能的最终目标。

　　贞观文化广场于2009年10月顺利完工亮灯以来，得到众多媒体的关注，并受到多方面及广大市民的一致好评，成为西安城市夜晚的一大亮点。
