项目名称

　　北京中央党校气膜网球馆

　　设计单位

　　玛斯柯照明设备(上海)有限公司

　　施工单位

　　玛斯柯照明设备(上海)有限公司

　　业主单位

　　北京约顿气膜建筑技术有限公司

　　项目简介

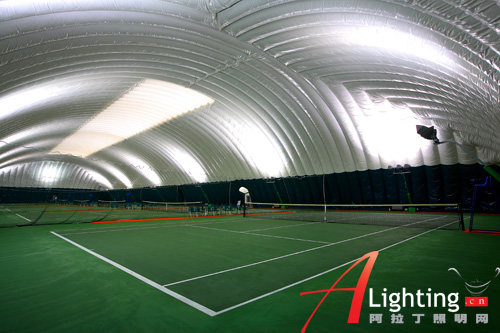

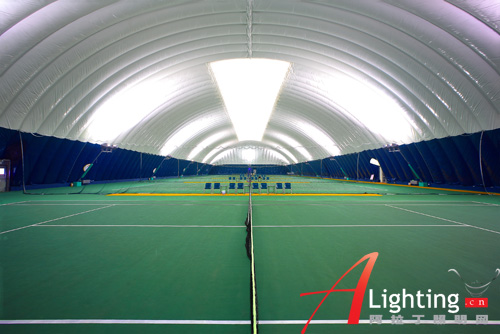

　　中央党校气膜网球馆原为室外场地，由于受室外气候等因素限制，中央党校决定将其改造为室内场地。改造过程中，保留了原有场地，在其基础上采用气膜建筑结构。目前，该气膜馆是国内最大的气膜网球馆，跨度为38米，长度109米，高度12.5米，内部有6片国际标准的网球场地，建筑面积为4142平方米。

　　由于受场地环境限制，气膜馆的高度按弧线变化且承受力差，玛斯柯根据这些情况为该项目专门研发了一套间接照明系统，采用40套Sports Cluster Green灯具和量身定制的灯杆和支撑架，解决了由于安装高度以及安装位置不便带来的诸多问题，很好地控制了眩光。而且由于采用特殊的灯杆结构，不会给气膜结构带来额外的负担，在场地需要作为露天场地时，整个照明系统可以随着气膜结构迅速拆除。

　　项目详细内容

　　1、详细的照明技术指标(包括光源、灯具、功率数量、用电量及照明质量)

如果你有详细的案例需要展示，欢迎投稿>>>

相关链接：2010中照奖优秀提名奖：党校气膜网球馆

　　灯具光源：1500瓦金卤灯

　　灯具：40套Sports Cluster Green灯具

　　功率数量：1.56X40=62.4(KW)

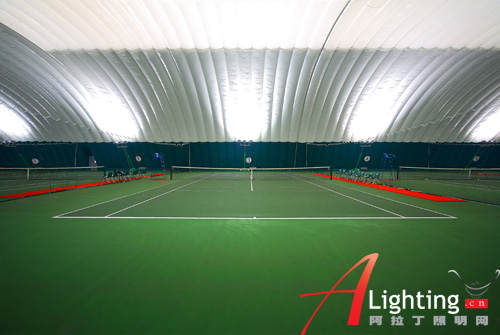

　　照明质量：本场地为6片室内网球场

　　1)40套灯具全部打开，全场实测照度为1047Lux,均匀度0.57;

　　2)单片场地分别开灯，实测照度最低623Lux,均匀度0.57;

　　3)以上值均为网球PPA区域;

　　4)按照JGJ 31-2003体育建筑设计规范，国际网联，CIE,及IESNA相关标准，该场地可进行一般专业网球比赛及训练。

　　2、照明设计理念、方法等的创新点：

　　对于场地面积较大的运动场地，我们建议选用相对普通白炽灯、卤钨灯效率更高的金卤灯，而且是较高功率的体育照明金卤灯。中央党校气膜网球馆，由于气膜结构的特殊性，特别是高度按弧线变化，给灯位选择、安装高度按弧线变化，给灯位选择、安装高度选择都带来了很多困难。在适合安装灯具的位置，高度都比较低，因此普通安装很难达到照明所需要的投射角，从而带来较大的眩光问题。考虑到这些因素，玛斯柯为该项目专门研发了适合此类结构的间接照明系统。

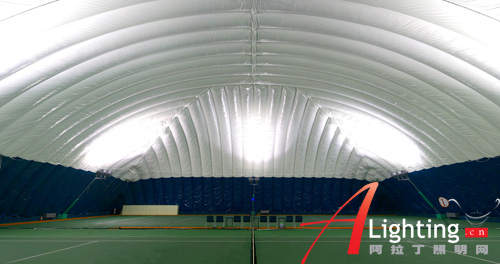

　　由于间接照明灯光不是直接投向场地，所以没有直接投射到运动员眼睛的光线，可以获得良好的眩光控制效果。且灯光投向弧形气膜，由于漫反射效应，光线会从各个角度反射至场地，因此球体会接受到各个方向的光线从而得到比普通照明更清晰的图像。同时因为光线不是从特定几个方向投向场地，所以场地基本没有运动员及其他设备的影子。

　　3、照明设计中节能措施：

　　灯具的光源为Z形单端光源，通过灯管的Z行校正，使灯管基本处于水平状态，结合灯具的设计，部分本来投射到空中的外溢光，通过反射器反射被重新投射到场地中，从而提高灯具的效率，使场地内可利用的光能提高25%。

　　针对不同的场地类型，室内主馆的Showlight灯具通过外置眩光控制器，更集中地把投向比赛场地上空的外溢光反射回场地当中，提高了场地的照度和光的利用率，减少了灯具的使用数量和能耗，从而达到节能的目的。

　　全方位立体反射片系统，根据环境定制光线，配合专业的外置眩光控制器，更集中地把投向场地上空的外溢光反射回场地当中，使场地上的眩光减少40%，外溢光减少了90%以上，提高光线利用率，达到同样的照度水平，灯具使用更少。SmartLamp智能装置和智能电器箱，确保5000小时内流明输出不衰减，保证场地照度维持在设计水准不衰减，大大节省了灯具数量。避免金卤灯因为光衰特性需要从设计之初就提高初始照度，或者由于光源衰减后不得不增加新的灯具维持原有照度水平所产生的额外能耗。

　　4、设计中使用了哪些新技术、新材料、新设备、新工艺：

　　独有的灯具反射装置，采用全方位立体反射片系统，单灯内包含多个反射片，所有反射片的安装位置、型号均由电脑精确控制，通过最多72种反射片组合，达到2000多种配光，精确控制光线。

　　灯具的水平投射角度和垂直投射角度出厂前全部调整好，现场安装简单且调试容易，保证设计与施工的统一。独特的转臂结构和角度定位销设计确保在更换光源或维修后快速达到灯具预设投射角度，保证灯光的瞄准角度与初始设计相符。

　　采用高纯度铝量化膜反射器，通过内置反射器和外置反射罩相结合，大大提高了光输出效率及防眩光效果，确保运动员在运动过程有一个舒适的视觉效果。独特的恒流明技术，使得光源在额定寿命范围内维持恒定输出，没有衰减。

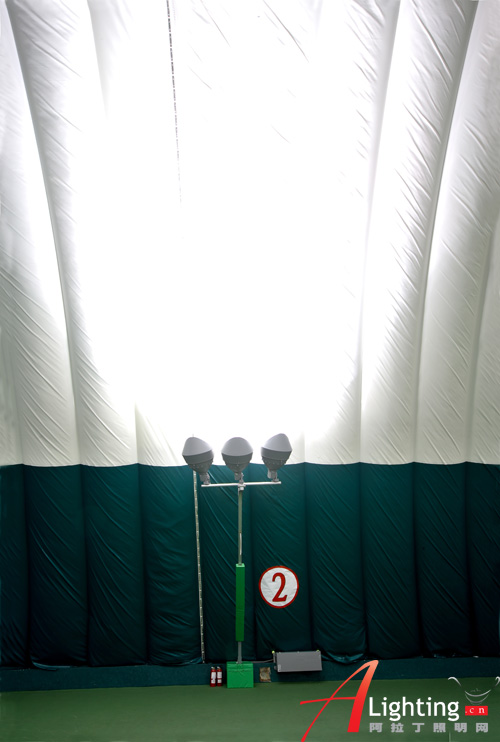

　　灯杆和支架只需要与预制螺栓进行简单的螺栓联接即可，不会给气膜带来结构上的影响，配备的液压(气压)升降系统可以让工作人员方便地升降灯具，维护更换灯具更加更加轻松，而且当场馆作露天使用时，该间接照明系统也可以随气膜快速拆除。

　　5、照明设计中使用了哪些环保安全措施：

　　灯具采用高压强铸铝材质，表面防腐蚀处理。采用微晶钢化玻璃罩，耐高温，表面防紫外线涂层，减少紫外线对人体的伤害，并特别增加防护网罩防止球射向灯具，避免了灯具玻璃罩的破损;耐热硅胶密封圈等配件既保证了灯具的密封性，防止灰尘、污染物等影响灯具的正常使用，又使灯具密封玻璃牢固，防止玻璃坠落。

　　采用分体式镇流器箱设计，方便安装维护。整流器箱采用高压压铸的高纯铝材料制成，有效防腐蚀，且防水防尘等级IP65;镇流器及灯杆包括支架都设计了接地装置，电气绝缘等级为Class I，保证了运动员的安全;统一定制的整流器支架和灯杆防护垫完全考虑到运动员的安全;

　　灯具的生产、制造、安装均符合相应的国家或国际标准的有关规定。符合国际CE电气安全认证、加拿大CSA电气安全认证、美国UL安全认证等，在产品质量保证方面通过了ISO9001、ISO14001，同时遵从以下的行业标准进行设计 ：

　　CIE照明设计标准; FIFA 照明设计标准;

　　IESNA照明设计标准; GB-J133-90;

　　JGJ1692民用电气设计规范; IES相关体育照明标准;

　　JGJ 31-2003 体育建筑设计规范; GB50054-95 低压配电设计规范;
