项目名称

　　番禺莲花山高尔夫球场

　　设计单位

　　玛斯柯照明设备(上海)有限公司

　　施工单位

　　玛斯柯照明设备(上海)有限公司

　　业主单位

　　番禺莲花山高尔夫球场球会

　　项目简介

　　番禺莲花山高尔夫球场占地100公顷，为18洞72杆国际标准高尔夫球场，总长度为6218米。球场由美国名人赛两届得主、德国人布赫兰格与Urbis公司合作设计。球场保留了大自然的地势景貌，更利用天然形成的岩石、树林和湖泊等成为球道上的天然屏障区，满足不同水平打球者的要求。球场的标志洞是第十七洞，该洞矗立着一块高达二十五米，具有1500年历史的采石场开采遗留的巨石。巨石映衬在丛丛绿荫之中，更觉鬼斧神工，被《高球杂志》评为2005中国最佳高尔夫大赏中国十八名洞。球场从1996年至1999年期间，续四年承接由中国高尔夫球协会主办的中国男子业余高尔夫球公开锦标赛，及1997、1998年两届中国女子业余高尔夫球公开锦标赛。1999年荣获美国《高尔夫文摘》评为中国十大高尔夫球场第五名。2005年，莲花山高尔夫球场进行改造，将13号洞到18号洞改造为灯光球场。

　　在所有体育相关的照明标准中，只有IESNA体育运动照明标准中明确提出过对高尔夫球场的水平照度照明要求。此项照明标准在90年代前期的高尔夫球场灯光设计中得到广泛应用，但随着生活水平提高和照明技术的发展，该标准已不能满足球场的需要。玛斯柯公司根据全球100多个高尔夫球场灯光设计及建造经验，推出了单独的高尔夫企业照明标准。根据高尔夫运动的特点：单向运动，球场分为三个区域，发球台、球道和果岭，每个球道有其独特的平面布置以及各种不同的障碍物，玛斯柯针对不同区域提高了照明标准，并加入了垂直照度的要求，对球手判断球的飞行轨迹和落点起关键作用，这是灯光球场必须考虑的内容，也是最容易忽视的。

　　番禺莲花山高尔夫灯光球场设计充分考虑到球场的照度水平，以及照度的均匀性和一致性确保了球场的良好照明效果。一方面通过灯具的选择和灯杆位置的分布减少眩光对球手的干扰以及外溢光对球场周边环境的影响，另一方面将灯杆尽可能地隐藏在绿色植物中，使灯杆布置与球场景观相融合，创造出一个和谐的球场环境。

　　项目详细内容

　　1、详细的照明技术指标(包括光源、灯具、功率数量、用电量及照明质量)：

如果你有详细的案例需要展示，欢迎投稿>>>

相关链接：2010中照奖二等奖：莲花山高尔夫球场

　　光源: 1500瓦金卤灯

　　灯具：112套1500W Sports Cluster Green

　　功率数量:1.56X112=174.72(千瓦)

　　用电量：根据场馆总的使用时间X功率数量

　　照明质量：从以下几点体现1. 灯杆的布杆位置：球场的灯杆采用升降式灯杆，白天把灯杆降下，隐藏于灌木中，不影响球场的景观;晚上提供夜间照明。a) 在发球台区域，灯杆尽可能放置在发球台正后方，这样可以有效地防止球手的阴影遮住高尔夫球。b) 在球道区域，灯杆位置与球场景观相结合，将灯杆尽可能隐藏于树木绿化物中，远离球道开阔地带。灯杆尽可能采用相互交叉的方式来抵消光线带来的阴影，灯杆之间的合理间距保证了整个球道的均匀度，灯具投射时，不仅考虑场地地面的水平照度，还考虑了球道上空的垂直照度，以保证球手能够清晰看到球的飞行轨迹，准确找到落球点。b) 在果岭区域，灯杆上的灯具从相反的两个不同方向进行照射，这可以减少球手在推球时的阴影。灯杆布置在与果岭中心线15~35度的范围内。前面15度的限制主要是为了减少对球手的眩光，后者主要是为了防止灯具干扰击球。

　　2. 照度：发球台、球道、果岭的夜间照度值均高于打球的要求，且均匀度均大于0.5以上。

　　3. 眩光：首先确保灯具的投射方向顺着打球的方向，而且灯具采用内置和外置相结合的防眩光控制器，有效地减少球场的眩光。

　　4. 光衰：此球场的灯具采用了智能化的横照度输出控制系统，使得光源在5000小时寿命期间内可以横定照度输出。这样避免了一段时间后照度衰减带来的视觉疲劳。

　　外观：灯杆无任何外露导线，整体看上去非常的整洁，和完美的高尔夫球场相辅相成。

　　2、照明设计理念、方法等的创新点：

　　针对高尔夫球场面积大，地形高低起伏，玛斯柯对发球区，球道、果岭以及障碍区提出了不同的照明标准。在发球台，为减少灯光阴影对打球者发球的影响，原则上在T台右侧放置灯杆，但考虑灯杆与景观融合的因素不适宜放置灯杆时，则将灯杆移至发球台后方;球道区，充分考虑到高尔夫球运动的特点，特别强调球道的均匀度以及球道上空的垂直照度，以保证打球者始终能够追踪高尔夫球的飞行轨迹并感觉灯光柔和、舒适;果岭区，采用相对更高的灯杆，从两个以上的方向照射果岭，保证果岭照度的均匀以及减少阴影，降低打球者推球时的干扰。

　　眩光控制问题也是玛斯柯在高尔夫照明设计中非常关注的。在照明设计时，将灯具的投射方向与球道保持一致，并尽可能地在球道两侧布杆;同时针对不同区域选用不同高度的灯杆，灯具选择时也尽可能地选择宽光灯具，最大限度地减少眩光对打球者的影响，减少外溢光对周边环境及住宅区的光污染。

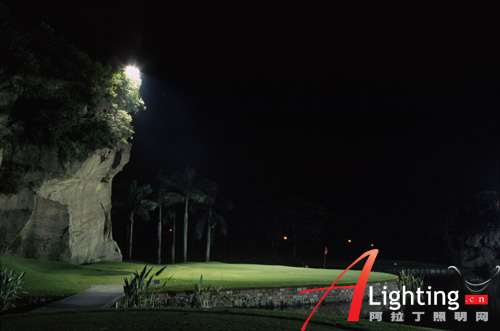

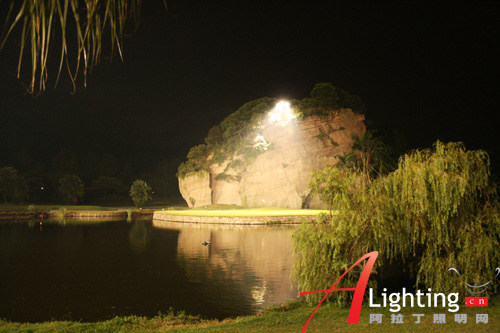

　　此外，该灯光球场的灯杆布置是与球场景观相结合的一个良好范例，灵活地采用固定灯杆和可升降的液压灯杆相接合的方式将灯杆隐藏在树林中，特别是17号洞，巧妙地将升降杆隐藏在巨石上的树木中，在不影响灯光照明效果的情况下，保持了一个和谐的自然环境。

如果你有详细的案例需要展示，欢迎投稿>>>

　　3、照明设计中节能措施：

　　玛斯柯的Z形单端光源，通过灯管的Z行校正，使灯管基本处于水平状态，结合灯具的设计，部分本来投射到空中的外溢光，通过反射器反射被重新投射到场地中，从而提高灯具的效率，使场地内可利用的光能提高25%。

　　SCG灯具的反射片在360度的范围内自由组合，可形成2000多种配光曲线，精确控制光线，提高了光线利用率，配合专业的外置眩光控制器使用，更集中地把投向场地上空的外溢光反射回场地当中，使场地上的眩光减少40%，外溢光减少了90%以上，增强场地照明效果，减少了灯具的使用数量和能耗，从而达到节能的目的。

　　玛斯柯利用恒流明系统保持光源5000小时恒流明输出，保证球场照度维持在设计水准不衰减，避免金卤灯因为光衰特性需要从设计之初就提高初始照度，或者由于金卤灯光源衰减后不得不增加新的灯具维持原有照度水平所产生的额外能耗，从而达到节省电力消耗的目的。

　　4、设计中使用了哪些新技术、新材料、新设备、新工艺：

　　玛斯柯的Z形单端光源，发挥了单端金卤灯的优点，眩光比双端金卤灯要小，又通过带有齿轮转动的水平机械装置使灯管处于水平状态，提高了光源的发光效率，也延长了其使用寿命，减少了光源的更换频率。

　　玛斯柯SCG灯具表面的钢化玻璃的透光率高达98%，最大程度地把光线直接投射在场地，避免光线的损耗以提高光线利用率，且强度高耐高温。内置反射片全方位组合，可形成2000多种配光曲线，精确控制光线，把投向到发球台果岭上空的外溢光反射回场地当中，提高了场地的照度和光的利用率。利用专业的外置眩光控制器，减少眩光对打球者的影响。

　　玛斯柯独特的智能电气系统，解决了普通金卤灯发光效率随点亮时间增加而会显著下降的难题。玛斯柯对电器控制器进行改进，加入了定时电源调节系统的恒流明装置以保持光源5000小时恒定输出，不必担心光失系数对输出流明的影响，在灯具寿命期内总的能耗节省了33%。

　　控制系统采用可编程的智能控制系统，设置就地和远程两种控制方式，远程控制时业主可根据自己的需求灵活设置控制的方式，可每个球道单独开关灯，也可所有球道间隔一定时间一起开关灯。

　　全部灯具为分体设计，灯具的电器箱为标准结构，电器箱与灯体之间为标准接口。每个电器箱可放置四套灯具的镇流器、电容、熔断器、接线端子、隔断开关等全部设备，便于检修和维护。电器箱与灯具分离，延长了灯具的寿命，采用密封的易散热的铝合金箱体结构，并挂在灯杆的下部，大大提高了系统安装和使用的灵活性，便于日常维护，也减轻了灯杆强度的要求。

　　玛斯柯专利万向节：通过重新定位梢的新装置，可在现场轻易恢复出厂前调定的角度;也可根据现场情况及特殊要求定位任何角度。每个灯具的投射角度为出厂设定，保证设计与施工的统一，也避免强风对灯光角度的影响，极大地方便了现场安装及日常维护。

　　5、照明设计中使用了哪些环保安全措施：

　　灯具采用最新技术的钢化玻璃灯罩，高强度耐高温，无需加装防护网。灯具反射罩采用高强度压铸铝，抗高尔夫球打击能力强，且灯具总体重量轻，风载小，特别适合高尔夫球场。科学合理的灯杆分布和选择具备内外控制器的SCG灯具有效地减少外溢光对整个球场生态平衡和球场周边住宅区的影响。

　　灯具的接线封闭并保护于横担内，安全美观并且简洁。缆线两端均为方便插接的插头，缆线支撑网可防止缆线沉重坠落成损坏，利用柔性缆线套管保护，进一步加强电缆的安全性。电气箱出厂前接线的插头和插座已经完成接线的装配，现场一插即用，避免插错位置的情况出现，调试简单且安全可靠。

　　玛斯柯所有的钢制品都是使用不锈钢部件，而且很多部件表面都经过钝化、镀镉和热硬性处理，同时还要进行热镀锌处理，加强防腐蚀作用。支架采用封闭的耐腐蚀结构，防止连接处收到渗漏腐蚀。

　　玛斯柯在产品质量保证方面通过了ISO9001、ISO14001，国际CE电气安全认证、加拿大CSA电气安全认证、美国UL安全认证等，同时遵从以下的行业标准进行设计 ：

　　CIE照明设计标准; FIFA 照明设计标准;

　　IESNA照明设计标准; GB-J133-90;

　　JGJ1692民用电气设计规范; IES相关体育照明标准;

　　JGJ 31-2003 体育建筑设计规范; GB50054-95 低压配电设计规范
