项目名称

　　杭州大厦商贸旅游综合体照明设计

　　设计单位

　　中奥光科(北京)国际照明设计有限公司

　　施工单位

　　杭州市设备安装有限公司

　　业主单位

　　杭州大厦有限公司

　　项目简介

　　杭州大厦商贸旅游综合体是集杭州大厦A座、B座、C座(坤和店)、D座(华浙店)以及连接纽带环城北路人形天桥共同组成的综合购物商城，是杭州市武林商圈的核心所在，同时也是09年杭州市夜景照明工程建设的重点项目。

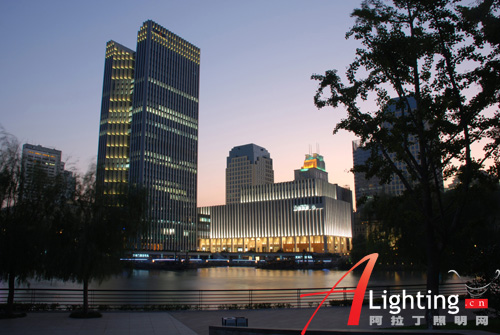

　　1、杭州大厦是杭州市地标性建筑之一，尤其A座主楼以简洁的外观和独特的造型得到了社会各界的一致认可。因此，夜景照明设计需总体考虑，在确保杭州大厦原有照明亮度保持不变的基础上适当增强，以A座现有的白色强光为照明主基调，继续保持杭州大厦在武林商圈区域的最亮点。

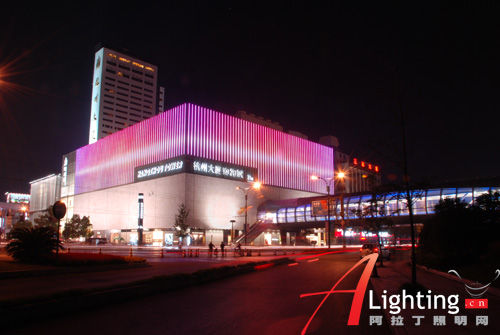

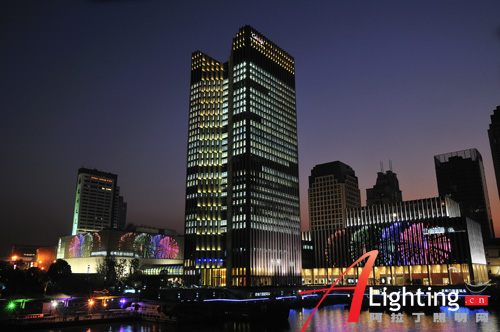

　　2、B座立面的刀片状格栅作为夜景照明设计的共性元素，延伸至C座(坤和店)和D座(华浙店)，以此增强综合体的统一性和亮灯工程的整体性。同时考虑采用在格栅外侧安装LED线条灯的方法来实现媒体墙的动感画面功能，这种手法既有效地烘托了购物城的商业气氛，又带来了新颖多变的照明效果，尤其是面朝运河及西湖文化广场方向的C座(坤和店)东侧，千变万化的图案给游人带来无限惊喜和美的视觉享受。

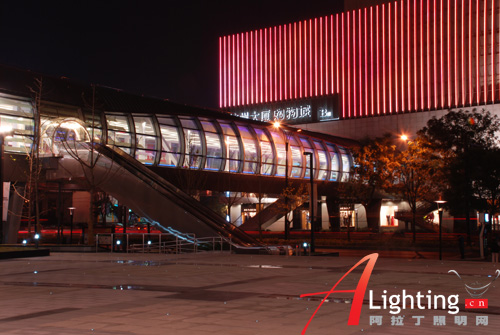

　　3、环城北路人行天桥是商贸旅游综合体项目的关键环节，出于对过往车辆行驶安全的考虑，天桥的照明采用柔和、淡雅的内透光，将灯具巧妙地与天桥结构相结合，达到见光不见灯的效果，兼顾天桥白天景观效果的同时，增添了综合体整体的靓丽夜景效果。

　　项目详细内容

　　1、详细的照明技术指标(包括光源、灯具、功率数量、用电量及照明质量)：

如果你有详细的案例需要展示，欢迎投稿>>>

相关链接：2010中照奖优秀提名奖：杭州大厦综合体

　　1)建筑基础泛光照明部分：

　　泛光灯400W，HIT-T，色温4200K，非对称配光30度X 80度，防护等级IP65，平均照度200Lx;

　　2)建筑立面凹槽照明部分：

　　投光灯150W，CDM-T，色温4200K，12度角，防护等级IP65，平均照度900Lx;

　　3)建筑立面动态照明部分：

　　LED线形像素灯(3300米) 4W/m(平均)，16W/m(最大)，4R(红)3G(绿)3B(蓝)，寿命75000小时，防护等级IP67，灯具规格 500X34X52(mm)，500mm亮度156坎德拉;

　　4)过街连廊内部照明部分：

　　LED线型洗墙灯 30W/m，RGB，30角度，寿命50000小时以上，防护等级IP67;

　　下照壁灯 35W，CDM-T，色温4200K，15度角，防护等级IP65;

　　5)C座入口广场照明部分：

　　泛光灯400W，HIT-T，色温4200K，对称配光30度X 30度，防护等级IP65，平均照度120Lx;

　　6)道路照明部分：

　　泛光灯150W，HIT，色温3000K，45度角非对称配光，灯杆高度7米，防护等级IP67，平均照度60Lx。

　　2、照明设计理念、方法等的创新点：

　　设计理念：

　　未来派的奢华表演

　　统一性的戏剧表达

　　关键词：简洁、统一、有序、动感

　　设计方法：

　　1)采用统一的照明元素将四座建筑连为一体;

　　2)根据建筑特有的结构设计灯具尺寸和安装方式;

　　3)利用动态照明(媒体墙)烘托商业气氛;

　　4)一杆多用，即墙面泛光照明和路灯相结合;

　　5)自动旋臂式投光装置的应用，白天收回，夜间随灯光开启，旋臂伸出。

如果你有详细的案例需要展示，欢迎投稿>>>

　　3、照明设计中节能措施：

　　LED像素视频技术和LED洗墙灯的应用;

　　可根据节日气氛实现多种场景控制;

　　控制投光角度，避免灯光射向夜空。

　　4、设计中使用了哪些新技术、新材料、新设备、新工艺：

　　1)一杆多用的设计

　　为了解决投光灯的安装位置和景观空间有限这一几乎所有商业体照明都会碰到矛盾，灯光设计师借助了景观照明的灯杆，进行了一杆多用的灯具设计，经过现场反复周密的测算并针对每套灯具进行了多种灯具组合和配光设计，尽可能地做到了灯具的隐蔽性、美观性以及实用性的统一。

　　2)LED像素视频技术

　　为了突出杭州大厦时尚、奢华的商业气氛，我们特别为杭州大厦B座设计出动态的立面照明 ，借助建筑特有的立面格栅结构，我们赋予其动静相宜的艺术灯光氛围，格栅外侧根据格栅截面的规格设计的LED线型像素灯延续了建筑的竖向构造，令建筑特有的格栅立面形成梦幻多变的动态演示灯光效果。灯具外观和颜色都与建筑融为一体，即使白天灯具也不会被注意到。

　　3)可旋转的灯具挑臂

　　C座商业购物中心的主入口前有一块约1200平方米的前广场，经常会在此举办一些商业活动，但广场内不允许设置高杆的照明灯具，于是灯具只能考虑从5层高的C座建筑裙房顶部向下照明，但这样做无疑会破坏建筑的日间形象，于是，灯光设计师配合业主设计了可以旋转的投光灯挑臂和一台可供旋转挑臂的电动装置，当夜幕降临，挑臂会随灯光的开启自动旋出，灯光熄灭后又自动的收回。

　　5、照明设计中使用了哪些环保安全措施：

　　1)建筑外立面上应用窄角度投光灯照亮格栅的侧面结构，有效利用光照效率，并有效控制了光线的方向性，避免多余的光照进入玻璃内部，从而减少眩光对环境的污染。

　　2)合理控制建筑泛光照明的照度和投射角度，避免高亮强光对行人和天空的光污染。

　　3)LED洗墙灯的应用(过街连廊内部)，由于连廊是人流较多的室内公共场所，经过与业主和室内装饰设计的沟通，特殊预留的灯具隐藏结构，不但有效控制了近人尺度的灯具对人眼直射，同时封闭的结构也有效保护行人的安全，也防止了灯具的人为损坏。
