项目名称

　　故宫三大殿夜景照明工程

　　设计单位

　　北京海兰齐力照明设备安装工程有限公司

　　施工单位

　　北京海兰齐力照明设备安装工程有限公司

　　业主单位

　　北京市市政管理委员会

　　项目简介

　　故宫具有500多年的历史，故宫是中国建筑风格的完美体现，是最美妙的建筑群。它是中国的心脏，是与天安门广场、中国长城具有同等象征意义的建筑。

　　为这一座宫殿建筑设置夜景灯光，体现出政府重视对象征中华民族气魄的建筑的宣传。建筑表现出的宏伟、堂皇，通过灯光进一步拔高它的皇家和民族的气势。

　　故宫的灯光工程代表着双层含义，一是突出市中心景点热闹和靓丽的气氛，它将天安门、景山等景区连成一线，灯光采用世界最新的照明技术，即高效，又环保，杜绝光污染和光对古建筑的损害，严格控制能源的消耗;二是用灯光在黑夜里将世界历史文化遗产展现给世人。

　　故宫灯光工程是北京城市整体夜景照明的需要，是提升古建筑资源魅力的需要。

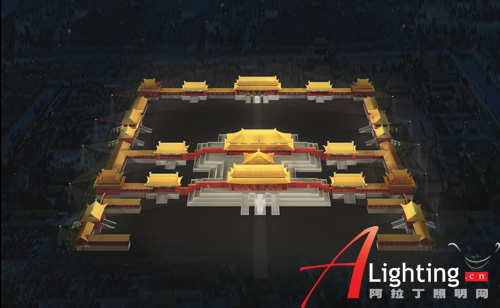

故宫鸟瞰

　　项目详细内容

　　1、详细的照明技术指标(包括光源、灯具、功率数量、用电量及照明质量)：

　　因为故宫的夜景照明的主要视点视距较远，我们确定了以下三个照明层次：

　　三大殿金黄色的屋顶 150~180LUX 第一层次照明(中和殿宝顶200LUX)

　　汉白玉栏杆 120LUX 第二层次照明

　　四周红墙及厢房 100LUX 第三层次照明

如果你有详细的案例需要展示，欢迎投稿>>>

相关链接：2010中照奖二等奖：故宫三大殿夜景照明

故宫鸟瞰

　　殿顶部分

　　有效成像距离：180米

　　成像图形：30米20米矩形光

　　精确定位照明,四边无虚光

　　色温：4200K

　　显色性指数：大于85

　　照度150Lux以上

　　照射均匀度0.6以上

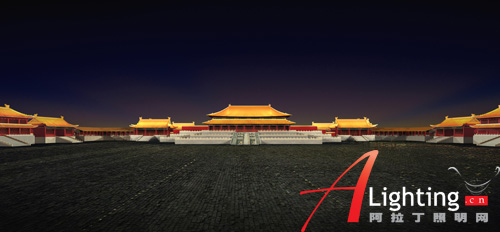

故宫人视

　　三台栏杆

　　有效投射距离：120米

　　光束角：62

　　色温4200K

　　显色性指数 大于85

　　控制照度120Lux

　　照射均匀度0.65以上

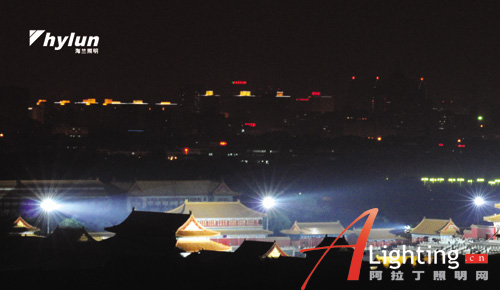

实景

　　周边建筑

　　有效投射距离：140米

　　光束角：62

　　色温3000K

　　显色性指数 大于85

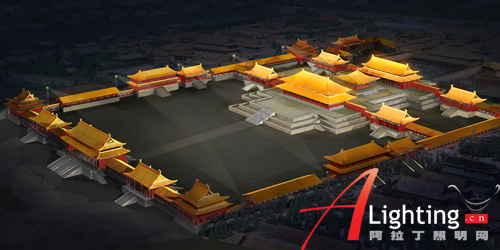

　　灯光投射示意图

　　控制照度100Lux

　　照射均匀度0.75以上

如果你有详细的案例需要展示，欢迎投稿>>>

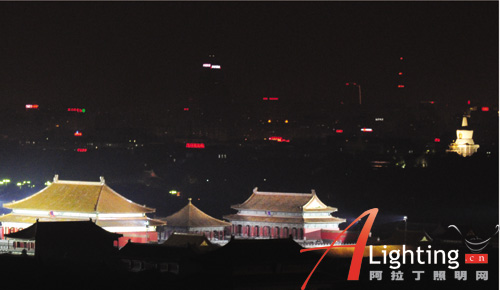

实景

　　2、照明设计理念、方法等的创新点：

　　夜景灯光要满足两方面的要求：延伸建筑的宏伟和建筑光彩的展示;复原白天建筑形态的质量。我们在设计上尊重建筑和周边环境原有的风貌，尊重故宫管理部门对工程实施的要求。

　　从空中俯视故宫，建筑屋顶占据重要画面。

　　皇宫独有的金黄色用热烈的色彩照射，构成屋顶光彩。光源采用氙灯，以加强瓦片黄色的原色调。这种照明也用在主要房屋，包括门或宫殿。

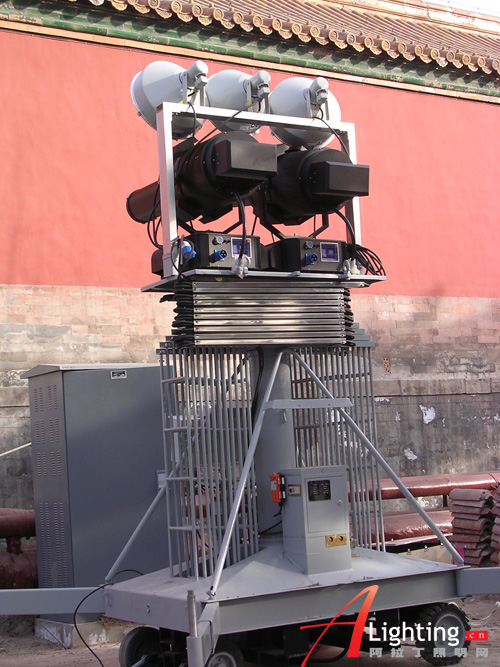

　　成像灯安装在大殿院外专门设计的结构上，这样不影响白天游人的参观效果。为避免成像灯远距离照射对周边产生光污染，灯具设计了长焦装置，将射出的光控制在屋顶区域。

　　设计方案优点：

　　设施位置的隐蔽性好，白天不可见;

　　夜间效果为北京城增加了亮点;

　　美丽的故宫夜景(从贵宾楼，景山，和空中三个角度远视);

　　方式新颖;

　　现场设置干净利落;

　　对现场建筑的高度保护;

　　体现环保意识;

　　耗电低;

　　提升中国的国际影响;

　　对世界其它大型城市作出了榜样作用。

如果你有详细的案例需要展示，欢迎投稿>>>

　　3、照明设计中节能措施：

　　实现节能的技术与手法

　　方案中光源选用节能和寿命长的绿色光源以及高效率的灯具;

　　采用功率损耗低、性能稳定的镇流器和电器附件,空载和轻载情况下，缺损最少;

　　采用集中分散无功率补偿方法来解决网络的无功损耗;

　　采用多种控制状态，分列出平日、节假日、重大节日三级控制用电指标;

　　同一种光效的需求，通过对灯具构造的单独设计，使得结构合理、节能、造价更低。

　　实现环保的技术与手法

　　方案中限制干扰光，控制溢散光，充分实现绿色照明的理念;

　　通过多次的实验，选择高效的照明方式，采用截光型灯具，实现无光污染;

　　为了避免光污染，我们的设计将通过灯光同建筑表面完美结合。投光灯将安装特殊的聚光装置，这样，不仅将光线最大范围的集中在宫殿的中轴线上，而且最大程度的避免光污染。

　　这些投光灯将安置在宫殿外围，通过精确设计灯具的位置，保证宫殿的屋顶及墙壁的完美照明效果，尤其保证中轴线上的宫殿(太和门，太和殿，中和殿，保和殿)的亮化效果。这些投光灯将被安装距离宫殿120米到160米远。投光灯的光束将非常集中，准确的投在建筑物上，没有任何光污染。

　　4、设计中使用了哪些新技术、新材料、新设备、新工艺：

　　成像灯照明：利用远距离成像灯精确照明灯具，保证所照建筑局部与整体建筑的灯光色彩的统一。

　　场景照明：利用场景的灯具演绎激励的场景，表现出类拔萃的古迹。

　　设计选用的射灯标准要求能够满足故宫理想照明的需要。对灯具的光源、照射技术质量、尤其要求整合、分辨简易。

　　设计中采用了多种灯具，考虑到了这些灯具的使用效果、色温、颜色还原(IRC高于85)、使用寿命和底耗电等种种因素。

　　我们仔细计算了建筑照明实际所需的光源功率，严格按照现行的国际城市照明规范设置灯具，避免产生光污染。每一照明点都经过长时间的研究分析，以保证它真正适合建筑物，不构成对建筑物的伤害。

　　我们设计中注意到了防火的问题。灯具和设置位置都将严格按照故宫防火的要求。

　　5、照明设计中使用了哪些环保安全措施：

　　在配电线路上安装低压避雷器，以防止雷击电流破坏器材和发生火灾;

　　采用不低于IP65的照明器材，并在线路上装置漏电保护装置;

　　采用预制作好的线路灯具组合一起的标准配件，加快施工。实现环保的技术与手法;

　　故宫是中国人民，乃至整个人类的瑰宝。她应该被我们细心的保护，防止各种形式的损坏。对于故宫的照明，有两个问题值得我们特别注意：

　　首先因灯具的温度升高，或者短路而引起的火灾。我们的设计完全避免火灾的发生。投光灯离易燃物很远，同时为了安全起见，投光灯之间设计的间距大于5米，另外，没有任何线路通过大殿及周边。

　　另一个重要问题是，通常，非自然光源照明会导致建筑物的表面色彩和漆面受到损坏。为了避免这个问题，我们所有的投光灯都将安装紫外线过滤装置。
