国旗杆基座

　　项目名称

　　天安门广场地区夜景照明工程

　　设计单位

　　北京海兰齐力照明设备安装工程有限公司

　　施工单位

　　北京海兰齐力照明设备安装工程有限公司

　　业主单位

　　北京市市政管理委员会

红墙（无遮光罩）

　　项目简介

　　为迎接60年国庆，此次对天安门地区进行照明改造具有重大的历史和政治意义，改造后，世人瞩目的天安门广场将以崭新的面貌迎接共和国60岁生日。

　　天安门广场地区夜景照明改造工程范围包括：天安门城楼红墙照明、金水桥照明、观礼台照明、国旗杆照明、纪念碑基座照明以及正阳门城楼轮廓照明。

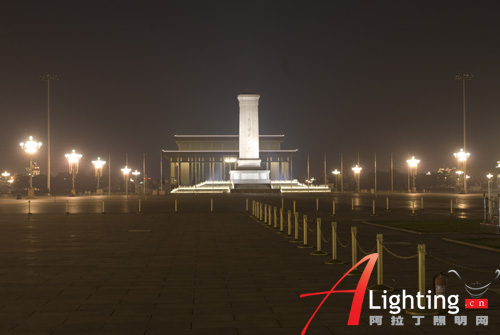

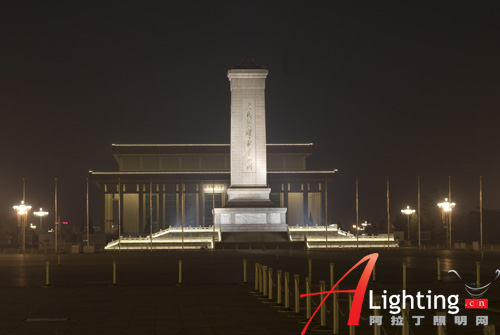

纪念碑

　　项目详细内容

　　1、详细的照明技术指标(包括光源、灯具、功率数量、用电量及照明质量)：

　　天安门红墙照明:45.6kW 原总功率:46.4kW

　　金水桥照明:19.6kW 原总功率:66kW

　　纪念碑基座照明:13.3kW 原基座总功率: 37.8kW

　　国旗杆基座照明:1.8kW 原总功率: 15kW

　　观礼台轮廓照明:18.7kW 原总功率:45kW

　　合计用电负荷:100kW 原总计功率:210.2kW

如果你有详细的案例需要展示，欢迎投稿>>>

相关链接：2010中照奖一等奖：天安门广场夜景照明

纪念碑

　　灯具数量：

　　投光灯400W 96套

　　LED轮廓灯 18W 1040套

　　LED条形灯 18W 1089套

　　LED条形灯 14W 992套

　　投光灯 150W 8套

纪念碑

　　照明质量：

　　正立面(南立面):

　　计算平均照度为:523lux;

　　计算平均亮度为:50cd/m2;(参照红墙实测反射比<30%)

　　照度均匀度(最小/平均)为:0.433

　　上射光通量与总光通量的比值小于8.5%

　　侧立面(东.西立面)

　　计算平均照度为:200lux;

　　计算平均亮度为:19cd/m2;(参照红墙实测反射比<30%)

　　照度均匀度(最小/平均)为:0.303

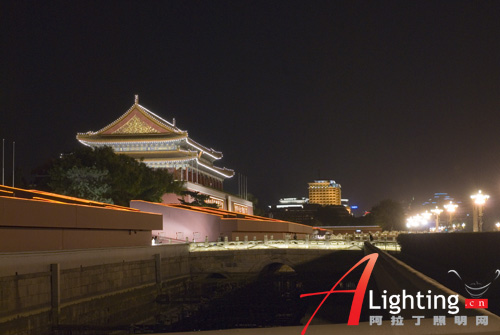

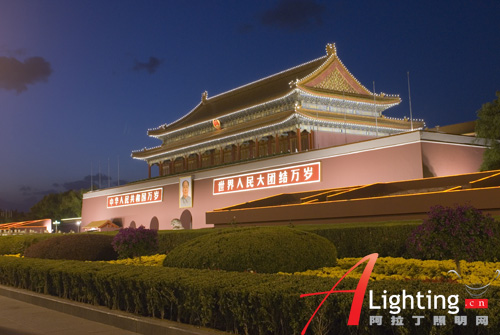

天安门侧面

　　2、照明设计理念、方法等的创新点：

　　确定符合天安门广场地区总体亮度规划标准的照明指标;

　　选用配光合理、效率高的灯具;

　　选用的LED及金属卤化物光源均符合相应光源能效标准,达到节能评价值的产品;

　　控制系统符合<<北京市夜景照明管理办法>>三级控制的有关规定,同时在设计中预留与北京市夜景照明集中控制系统相连接的接口;

　　照明改造项目改善了环境质量:

　　减少二氧化碳排放204400.00kg;

　　减少二氧化硫排放802.2kg;

　　减少二氧化氮、氧化氮排放393.8kg;

　　燃煤减少量210130kg;

　　大气汞污染减少量2064kg;

　　等同于森林面积增加量74.46亩;

　　等同于从公路上减少行驶的车辆22辆。

如果你有详细的案例需要展示，欢迎投稿>>>

天安门侧面

　　3、照明设计中节能措施：

　　确定符合天安门广场地区总体亮度规划标准的照明指标;

　　选用配光合理、效率高的灯具;

　　选用的LED及金属卤化物光源均符合相应光源能效标准,达到节能评价值的产品;

　　采用三级照明控制系统;

　　采用功率损耗低、性能稳定的灯具附件,按光源要求配置符合相应能效标准的节能评价值要求的镇流器;

　　LED灯具电源转换效率大于0.9;

　　多采用高新技术照明产品，提高照明工程科技含量;

　　照明设计中应该避免光干扰，确保照明设施的安全性，体现绿色照明的设计理念.

天安门侧面

　　4、设计中使用了哪些新技术、新材料、新设备、新工艺：

　　LED灯具外观简洁、结构紧凑，灯与灯之间无缝拼接保证连接处无阴影。特有的偏配光光学系统，使墙面照度更均匀，溢散光更少;

　　呼吸系统：灯具具有高性能呼吸膜(隔水透气)，保证灯具内外气压一致，提高防水等级;

　　LED 损坏：在同一回路中一个LED损坏，该回路上的其他LED继续正常工作;

　　渗水保护：灯具内部采用电子灌封胶覆盖，即使灯具异常进水，仍能正常工作

天安门侧面

　　5、照明设计中使用了哪些环保安全措施：

　　近人尺度的装灯位置,如金水桥栏杆、观礼台以及纪念碑、国旗杆基座全部灯具采用低压供电(24V DC);

　　可触及的照明设备，如金水桥栏杆、观礼台纪念碑、国旗杆基座照明灯具工作状态下表面温度均低于50度;

　　全部照明灯具防护等级达到IP65，配电线路装备漏电保护装置;

　　条形LED灯采取渗水保护措施,灯具内部采用电子灌封胶覆盖，即使灯具异常进水，仍能正常工作;

　　金水桥桥栏杆条形LED灯具外壳强度高,抗踩踏,不易损坏;

　　在配电线路上安装低压避雷器，以防止雷击电流破坏器材和发生火灾.

如果你有详细的案例需要展示，欢迎投稿>>>

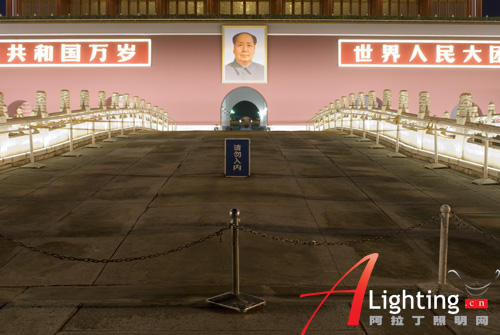

天安门-金水桥

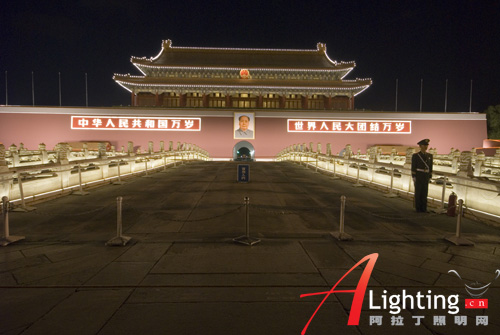

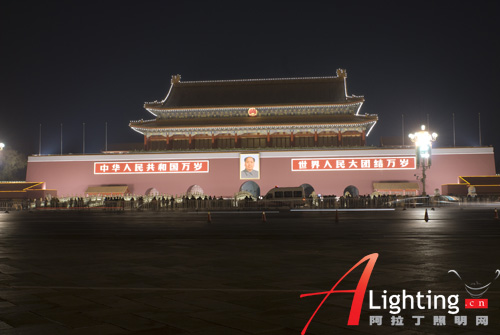

天安门-正面

天安门-正面局部

如果你有详细的案例需要展示，欢迎投稿>>>

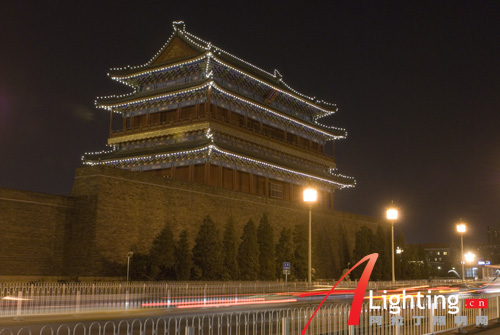

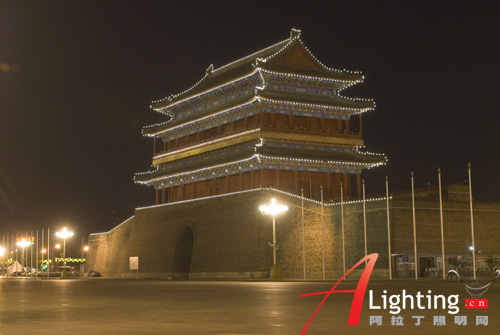

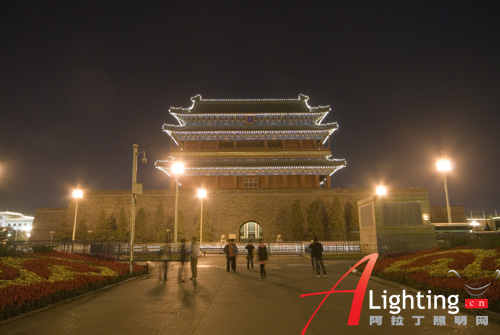

正阳门

正阳门

正阳门
