武汉阳逻长江大桥(照明工程)

　　内容

　　一、设计方案介绍

　　二、控制系统设计

　　三、现场安装说明

　　四、最终完工效果

　　一、设计方案介绍

　　1、设计背景分析

　　2、灯光载体分析

　　3、设计要点说明

　　4、使用产品介绍

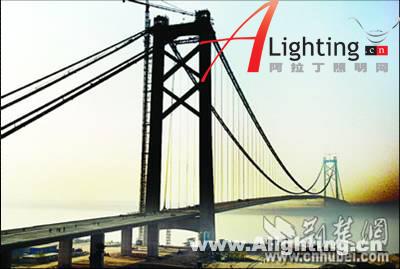

　　1、设计背景分析

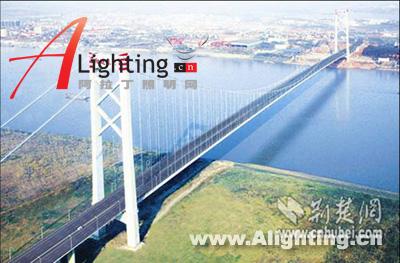

　　武汉阳逻长江大桥是是国家十五期间交通重点建设项目,位于武汉市城区东北，既是全线188公里武汉绕城公路控制性工程，又是(北)京珠(海)、沪蓉国道主干线的咽喉，同时还是杭州至兰州重点干线公路及湖北省四纵两横一环公路的主骨架。大桥北岸为新洲区阳逻镇，南岸为洪山区向家尾村，建设里程约为10公里，其中桥梁部分长2.7公里，桥面净宽33米，总投资近20亿元人民币。该桥主桥采用主跨为1280米的双塔单跨悬索桥，这也是武汉市的首座悬索大桥，其跨度居全国第三，世界第八,以其施工难度大、技术含量高为各界所瞩目.

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

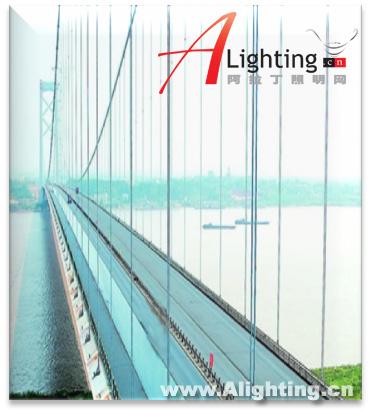

　　2、灯光载体分析

　　阳逻大桥桥面宽33米，双向6车道、沥青混凝土路面，设计行车速度120公里/小时, 大桥每根主缆直径85厘米，由154束索股组成。两根主缆自重1.5万吨，可承受约6万吨拉力，总价值约2.2亿元.

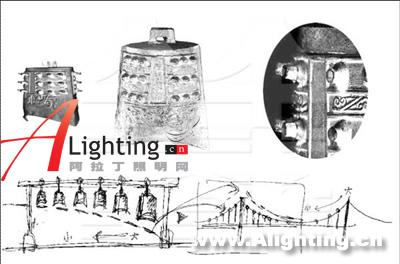

　　大桥的景观设计与地域文化相融合，借楚韵这一设计理念，来巧妙诠释荆楚文化。在设计方案中，吊桥的悬索结构正是悬挂的编钟的巧妙演变。出于视觉效果、地域文化、风俗习惯等多方面考虑，对大桥进行了色彩涂装和桥面系的景观设计，借助主缆安装的大功率LED桥梁灯, 展现了大桥夜间的梦幻景观。同时，设计确定了以科技展示、观光旅游、休闲娱乐为主要内容的桥头公园，使大桥更具景观价值和旅游价值。

　　3、设计要点说明

　　大自然是人类一切设计灵感的来源。

　　设计主题：新视觉，新亮点，新感受。

　　设计风格 ：高雅、简洁、现代。

　　设计手法：牢牢把握设计的主旋律，将技术与艺术有机地相结合。

　　突破常规，大胆创新，令人产生耳目一新的感觉。

　　基于工程的设计原则 ：经济合理;节能环保;安全可靠;

　　易于安装;维护方便。

　　灯具的设计及选用原则 ：外形美观;光源寿命长可靠性高;防水防雷击;抗震荡;风阻小;材料防腐蚀抗老化;节能环保.

　　总体设计思路

　　(1)积极融入现代城市设计理念，创造具有文化内涵的城市夜

　　景景观，营造人民生活和经济社会发展的和谐社会。

　　(2)选用高光效、长寿命的光源，高质量的灯具，以实现节能环保的绿色照明设计理念。

　　阳逻景观照明介绍

　　阳逻大桥全桥采用全方位节能景观照明系统，特别是主缆轮廓照明采用乐雷光电大功率LED桥梁灯，以红、黄、兰、绿、白等七种主色调变化，达到梦幻般景观效果。阳逻大桥全桥景观照明由主塔立面泛光照明、全桥轮廓照明、主桥箱梁下泛光照明、全桥主缆轮廓照明、吊索泛光照明、引桥桥墩照明、桥铭牌照明和道路照明以及智能控制系统所组成。

　　全桥轮廓照明：在引桥和主桥的两侧等距布置，形成点光源组成的轮廓线,将南北引桥和主桥连成一体，夜间灯被点亮后，宛如一条金色灿烂的项链，将长江南北两岸牵系在一起。

　　全桥主缆轮廓照明：安装于主缆检修扶手钢缆上，夜间整个主缆被一个个LED点缀，随着色彩的不断变化，犹如一颗颗闪烁的星斗勾勒出阳逻大桥美丽而壮观的天际线!

　　智能控制系统：可对景观灯具每一回路进行开关时间及状态的控制,可自动可手动,可按平时、节日、重大节假日的不同要求自动、手动组合全桥景观灯的开灯方式。平时只开主缆轮廓灯。一般节日开主缆轮廓灯和主塔泛光。重大节日全桥灯全开。

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

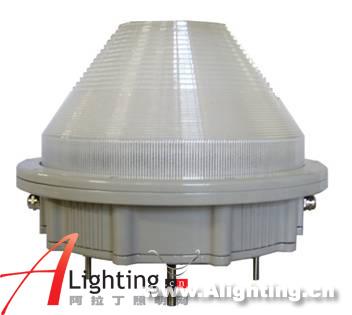

　　4、使用产品介绍

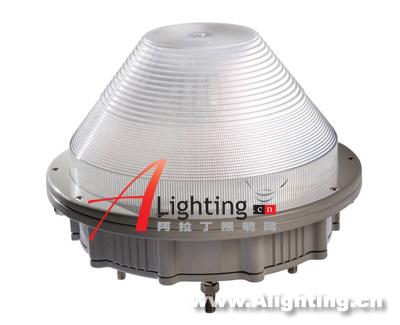

　　型号:L1011

　　灯具详细介绍

　　[乐雷光电为阳逻大桥量身定做的大功率LED桥梁灯].

　　外观设计专利申请号：200730075325.7

　　概述

　　防水：使用专利防水透气螺塞(实用新型专利申请号：200720068796.X;外观专利申请号：200730075322 .3 )和防负压吸水专用电缆线，防止灯体与电缆线负压吸水，避免灯具内部水蒸气凝结。

　　防雷：设计中采用针对感应雷击及静电(ESD)的专用防护元件,突波电流(Peak Current)可达到800 A(8/20μs)。

　　结构：1、外轮廓流线形设计，减少风阻;

　　2、加弹垫措施防震动;

　　3、外罩，纵横光学条、内部咬花设计，使得混光均匀;

　　4、一体化散热结构设计，比一般结构设计增加散热面积80%，保证

　　LED发光效率及使用寿命;

　　5、密封圈采用德国进口耐老化硅橡胶原料。

　　安装：通过安装底板横、纵向安装槽，安装简易、方便。

　　全彩变化：1670万种RGB合成真彩色，实现同步、追逐、 流水等变化。

　　技术参数

　　产品型号L1011A系列 (专业型)

　　光源美国 LUMILEDS，原装进口高亮度发光二极管(LED)

　　单颗LED功率1 W

　　LED寿命理论10万小时，实际5万小时

　　LED数量24 颗

　　LED颜色(单色)红、绿、蓝、白、暖白、琥珀

　　LED颜色(全彩)1670万种RGB合成真彩色

　　光束角140 度

　　外壳材质 压铸铝，银灰色静电喷塑表面处理

　　灯罩材质防紫外线、抗老化进口PC

　　输入电源100～240VAC10%

　　LED驱动方式350mA 恒流驱动

　　系统功率32 W

　　防雷ESD保护突波电流(Peak Current)可达到800 A(8/20μs)

　　防护等级IP66

　　电气安全等级Ⅰ类

　　控制适用DMX512

　　环境温度 -20℃~+55℃

　　净重8 KG

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

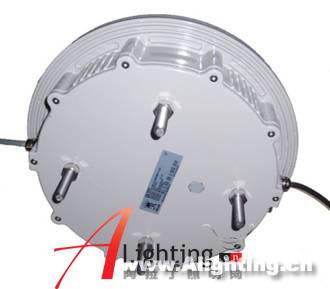

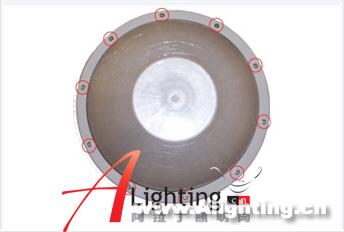

　　LED大功率桥梁专用灯具优点

　　一体化的散热设计，满足6400mm*mm/W的要求

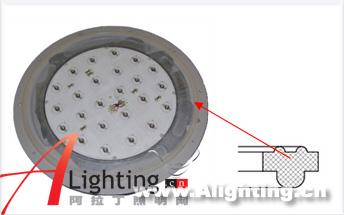

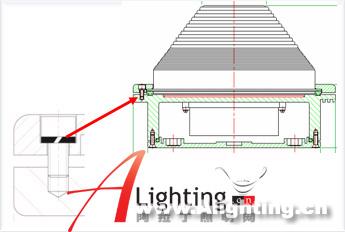

　　外圈均匀锁压防水胶垫，防水性能强

　　考虑表面张力

　　设计整体成型的异形防水密封圈

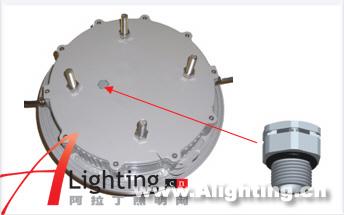

　　平衡内外压差的透气塞

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

　　LED大功率桥梁专用灯具优点

　　加弹垫措施防震动

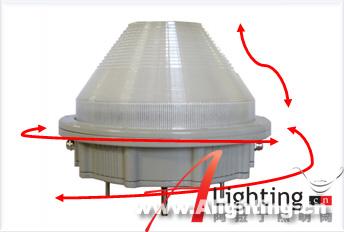

　　流线结构，减小风阻

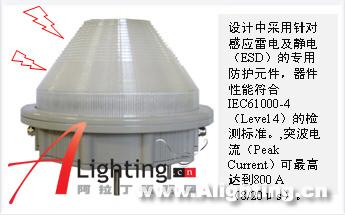

　　设计中采用针对感应雷电及静电(ESD)的专用防护元件，器件性能符合IEC61000-4(Level 4)的检测标准。,突波电流(Peak Current)可最高达到800 A(8/20μs)。

　　防感应雷击及ESD的电气设计

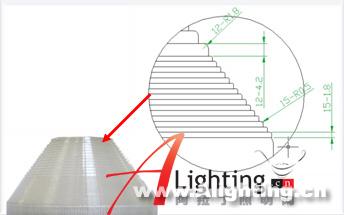

　　外罩，咬细花、纵横光学条设计，使得混光均匀

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

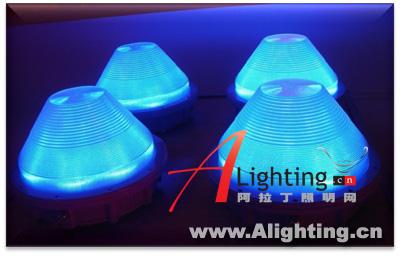

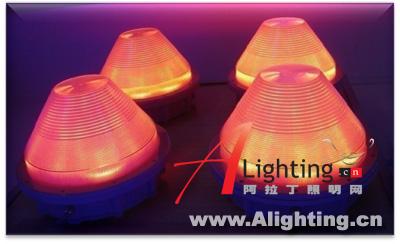

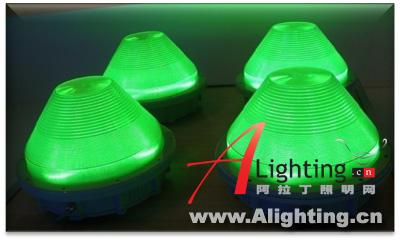

　　桥梁灯RGB效果

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

　　一、设计方案介绍

　　二、控制系统设计

　　三、现场安装说明

　　四、最终完工效果

　　控制系统说明

　　1. 本系统有两组带电隔离的国际标准DMX512/1990信号输出,可控制1021个DMX512通道,支持对MMC卡储存文件的读取,支持联机与脱机运行.

　　2. 此按我们运用两台主控制器DCS-4000,分别从大桥两端控制每隔25个灯具加一个中继器,中继与中继的距离控制在300米以内.两台主控制可以级联,实现同步变化.

　　3. 因从机房到主控距离很远,所以中间加光纤收发器,保持信号的正常传输.

　　4. 本系统中的信号介质为RS485信号总线,它的优点是传输距离远,抗干扰能力强等.

　　5. 所有的接头都进行了防水防晒处理,添加了防水盒,灯具的出线以及总线都做了保护.

　　此系统可以控制到每个点，可实现LED灯具的任意组合变幻控制，色彩调整能力R、G、B各256级独立调整，亮度深度可达到1024级，显示频率可达84Hz。

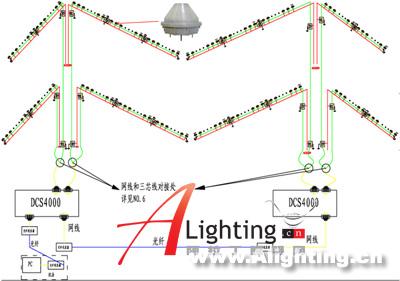

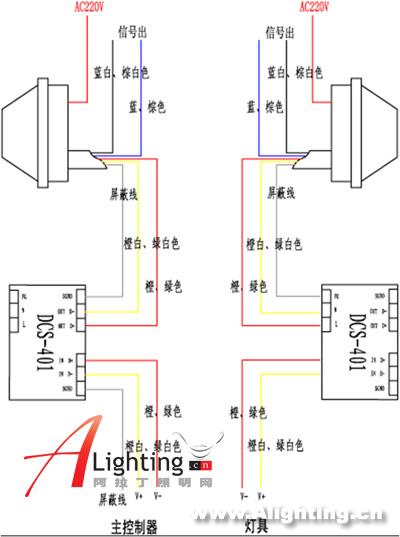

　　系统控制图

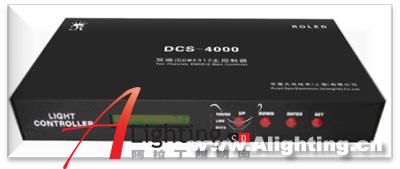

　　DCS-4000(主控制器)

　　DCS-401(中继器)

　　注:阳逻长江大桥用两台DCS-4000主控制 器,24个DCS-401中继器,控制系统距离达4000米左右.充分体现了乐雷控制系统的强大功能.

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

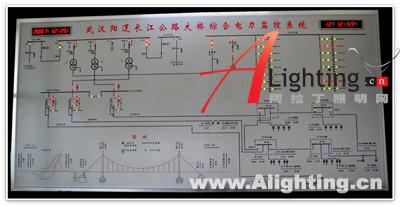

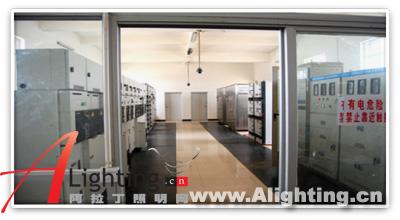

　　阳逻大桥电力系统控制室

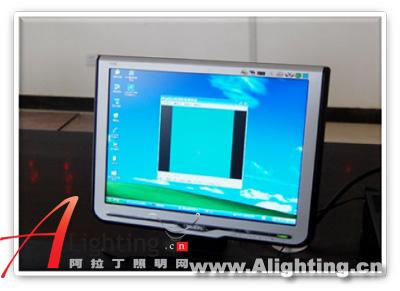

　　桥梁灯电脑智能软件控制

　　控制室

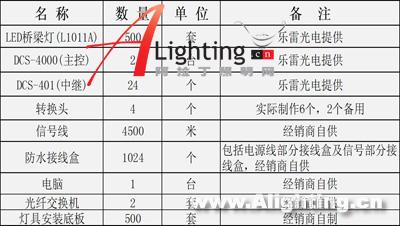

　　阳逻大桥设备清单

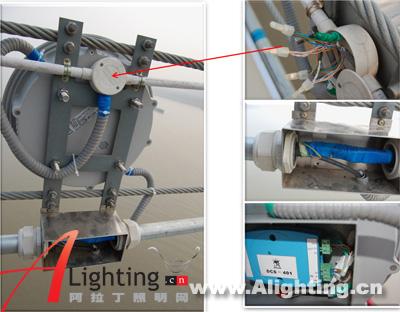

　　接线实景

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

　　一、设计方案介绍

　　二、控制系统设计

　　三、现场安装说明

　　四、最终完工效果

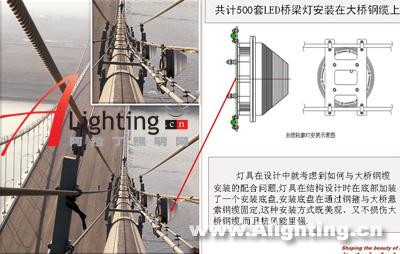

　　现场安装说明

　　共计500套LED桥梁灯安装在大桥钢缆上

　　灯具在设计中就考虑到如何与大桥钢缆安装的配合问题,灯具在结构设计时在底部加装了一个安装底盘,安装底盘在通过钢箍与大桥悬索钢缆固定,这种安装方式既美观、又不损伤大桥钢缆,而且抗风能里强.

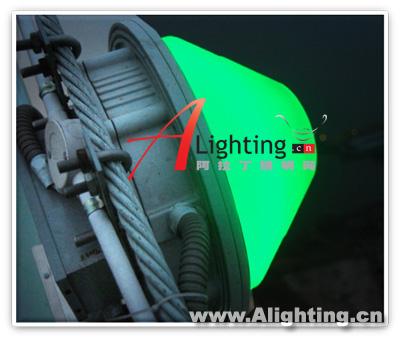

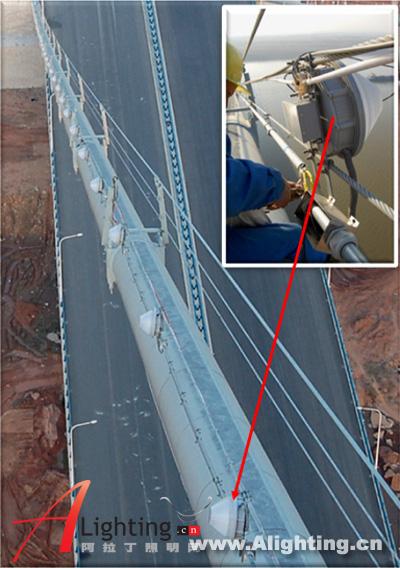

　　现场安装实景

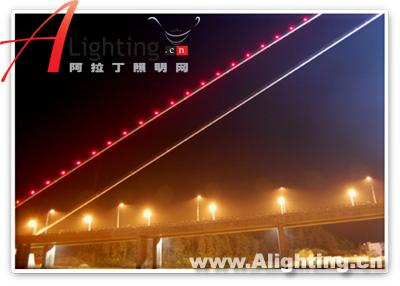

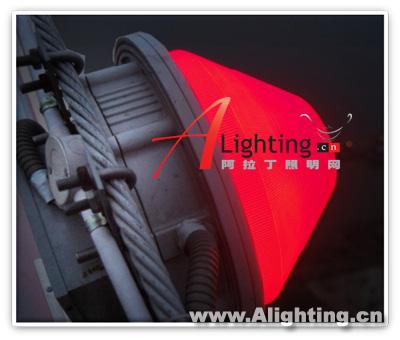

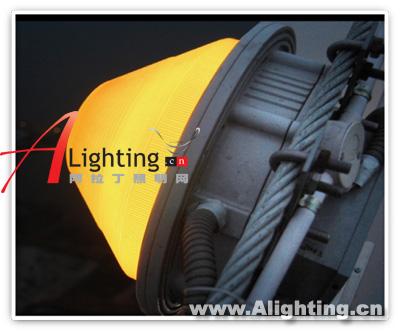

　　现场安装亮灯效果

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

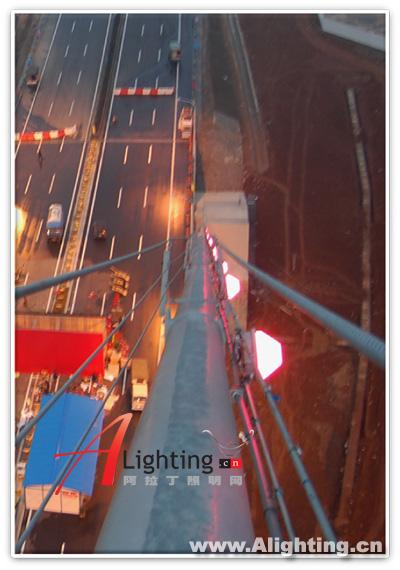

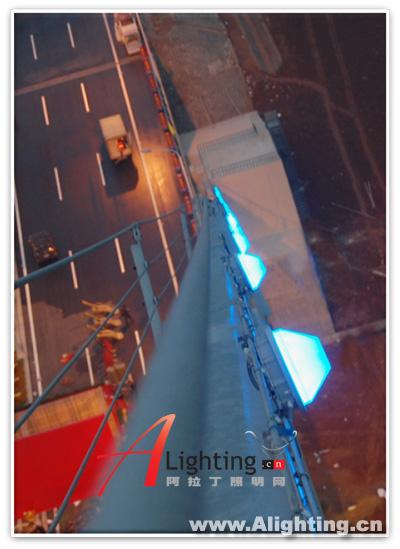

　　现场桥顶俯视效果

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

　　一、设计方案介绍

　　二、控制系统设计

　　三、现场安装说明

　　四、最终完工效果

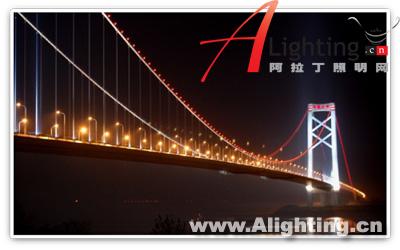

　　最终完工效果

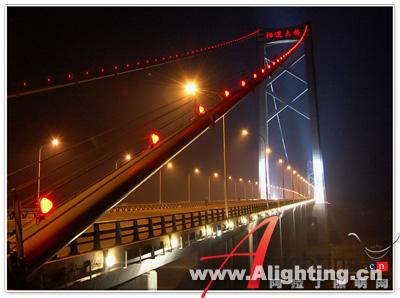

　　实景效果局部特写

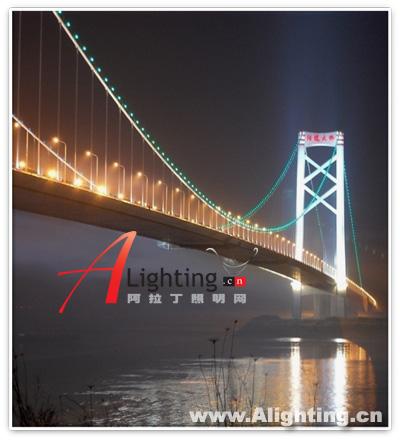

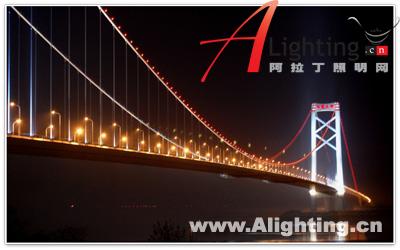

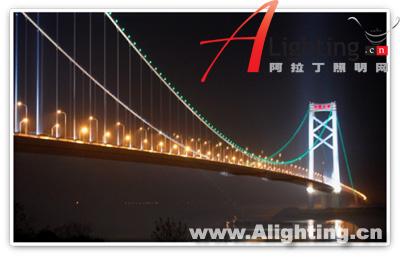

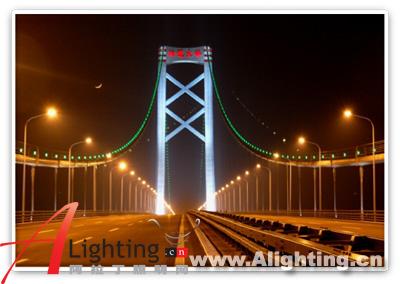

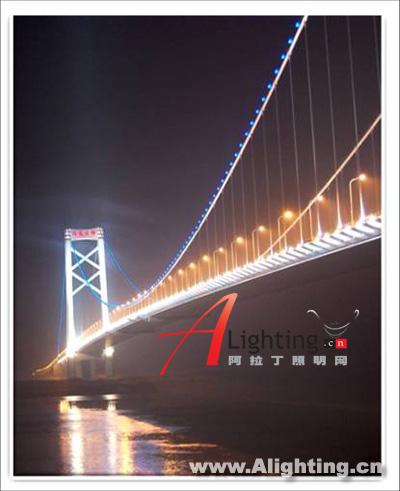

　　多角度实景效果

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

　　多角度实景效果

　　2007年12月26日武汉阳逻长江大桥正式通车

　　交通部、湖北省、武汉市等有关领导出席剪裁仪式

　　彩旗飘展、锣鼓喧天。随着湖北省代省长李鸿忠宣布通车，由66辆崭新富康轿车组成的方阵缓缓驶过阳逻大桥。自此，武汉长江上的第5座大桥正式启用，武汉交通大动脉、188公里的大武汉外环也由此全部贯通。

　　耗时4年、总投资约20亿元的阳逻大桥正式通车.现场约2万群众见证了这一历史时刻。

　　结束语

　　现代的桥梁已不纯粹以满足功能为目的，桥梁巨大的跨度、强烈的形体表现力、超凡的尺度均对城市或大地景观产生影响。

　　乐雷光电大功率LED桥梁灯在阳逻大桥的景观照明中充分展现了桥与灯整体、统一的风格。利用了照度、亮度、颜色的良好搭配.

　　通过颜色变化、明暗、强弱、高低和疏密的对比，平缓过渡，点面结合，形成了节拍协调的整体旋律，体现时代气息，展现阳逻大桥的风貌.起到烘托气氛、提升等级、提高品位的作用，效果充分体现了美化环境，调节心理，满足视觉享受，达到了心旷神怡的境界。

　　乐雷光电积极参与国家重点工程建设(照明项目),为倡导绿色照明,推进国家节能环保型社会做出积极贡献.
