摘要:浦西园区的道路路幅一般为12米至14米,浦东园区的道路相对要宽,一般都在24米至32米。园区内所有的架空线路要求全部入地,因此,道路两侧基本上只有路灯电杆及交通标志是主要的公共配套设施。
一、世博园区情况简介
二、园区道路照明设计原则
三、园区路灯设计内容
四、实际效果分析
五、补充说明
一、世博园区情况简介
上海世博会场地位于南浦大桥和卢浦大桥区域,上海世博园区占地面积为5.28平方公里,其中浦东地区为3.93平方公里,浦西地区为1.35平方公里。园区内,属于上海市路灯管理中心管辖的公共道路共有29条,其中浦西园区的道路为11条,浦东园区的道路有18条。
浦西园区的道路路幅一般为12米至14米,浦东园区的道路相对要宽,一般都在24米至32米。园区内所有的架空线路要求全部入地,因此,道路两侧基本上只有路灯电杆及交通标志是主要的公共配套设施。
园区平面图
世博园区的参观是买票入场,所以园区内的路灯,在世博举办期间(2010年5月1日至2010年10月31日)由园区管理,世博结束后,路灯才完整地回归上海市路灯管理中心。但是世博举办期间的路灯维修保障还是由路灯管理中心负责。
二、园区道路照明设计原则
上海世博会的主题:
城市,让生活更美好
Better City, Better Life。
世博园区的路灯设计基本原则或要求是:
1、确保设备运行安全可靠;
2、确保故障维修快速简便;
3、所选设备外型简洁实用;
4、所选设备材料节能环保。
根据以上的原则,上海市电力公司在2008年年初就原则确定世博园区路灯设计按常规成熟的方案实施。
路灯光源明确选择当时最为成熟可靠、节能的钠灯。
对不成熟的新技术、新产品一般不予选择或采用。
为了更有效地指导世博园区路灯的设计工作,上海市电力公司还专门制定了园区路灯设计的技术要求;
规范了园区内的路灯控制箱,制定并颁布了上海市电力公司路灯控制箱的技术规范(试行)。
园区的路灯设计按照城市道路照明设计标准-CJJ 45 2006进行实施,但是,世博园区因为每天参观人流量大,夜间开放时间长,所以,为了有效地保证园区道路的照明质量,道路设计基本按主干路的低限值标准进行设计。具体参照标准如下:
三、园区路灯设计内容
|
主要道路 |
10米单叉钢杆路灯数量 |
13米三叉中杆路灯数量 |
路灯布置方式 |
路灯档距 |
道路路幅 |
道路照度 |
1 |
保屯路(中山南路-半淞园路) |
13 |
1 |
单侧布置 |
28 |
12 |
机动车道:25.3Lx 均匀度:0.46 人行道:9.1Lx |
2 |
高雄路(制造局路-经六路) |
6 |
1 |
单侧布置 |
28 |
14 |
机动车道:23.8Lx 均匀度:0.37 人行道:7.4Lx |
3 |
花园港路(半淞园路-苗江路) |
13 |
|
单侧布置 |
28 |
12 |
机动车道:25.3Lx 均匀度:0.46 人行道:9.1Lx |
4 |
经六路(龙华东路-高雄路) |
5 |
1 |
单侧布置 |
28 |
14 |
机动车道:23.8Lx 均匀度:0.37 人行道:7.4Lx |
5 |
局门路(局门路联络道-龙华东路) |
30 |
2 |
单侧布置 |
30 |
12 |
机动车道:25.3Lx 均匀度:0.46 人行道:9.1Lx |
6 |
龙华东路--半淞园路(鲁班路-外马路) |
227 |
19 |
双侧对称布置 |
28 |
26 |
机动车道:25.3Lx 均匀度:0.46 人行道:7.6Lx |
7 |
蒙自路(龙华东路-局门路) |
10 |
|
单侧布置 |
28 |
12 |
机动车道:25.3Lx 均匀度:0.46 人行道:9.1Lx |
8 |
苗江路(西藏南路-中山南路) |
64 |
3 |
单侧布置 |
30 |
12 |
机动车道:25.3Lx 均匀度:0.46 人行道:8.1Lx |
9 |
南车站路(中山南路-半淞园路) |
8 |
1 |
单侧布置 |
28 |
14 |
机动车道:23.8Lx 均匀度:0.37 人行道:7.4Lx |
10 |
望达路(半淞园路-苗江路) |
8 |
|
单侧布置 |
28 |
12 |
机动车道:25.3Lx 均匀度:0.46 人行道:9.1Lx |
11 |
制造局路(经六路-龙华东路) |
2 |
|
单侧布置 |
26 |
14 |
机动车道:23.8Lx 均匀度:0.37 人行道:7.4Lx |
道路照明设计从外观上来说,其实就是灯杆和灯具的选择;
路灯的二个基本作用:白天是城市的美化,晚上是照亮道路(保障交通安全);
灯杆是选用简洁可靠的自弯臂钢杆;
灯具是选用国内生产的成熟可靠钠灯灯具;
园区路灯设计内容
灯具选半截光型的一种型号,灯具防护等级:光学系统为IP66;
光源接口尺寸:E40,灯杆连接接口尺寸 60,灯具重量:13.7公斤;
灯杆浦西园区高度为10米,浦东园区为10.5米;
为了限制眩光,灯杆的挑臂为1米,灯具仰角12
园区路灯实际内容
浦西园区11条道路共安装了414盏路灯;浦东园区18条道路共安装了1308盏路灯。
浦西园区路灯控制箱安装了13台;浦东园区路灯控制箱安装了32台。
每台控制箱平均控制约38盏路灯,
四、实际效果分析
由于是半截光型灯具,且灯杆的间距基本都在30米以内,灯具与灯杆的距高比小于3,所以,道路照明均匀度相对较高,一般都在0.4以上,这样,园区道路的照明质量是比较高的。
控制箱是路灯的基本电源点,为了供电安全,每台控制箱所控制的路灯大幅度减少,每台控制箱仅控制路灯38.2盏。
在园区内,要求每台路灯控制箱保证相互之间可以联络,也就是必须多放一根备用电缆,当某台控制箱电源的电缆损坏,可以立即启用备用电缆供电,这样可以大大地缩短电缆维修的时间;
世博园区路灯设计的照度等参数的裕量是足够的;
比较遗憾的是园区路灯没有做到单灯控制。

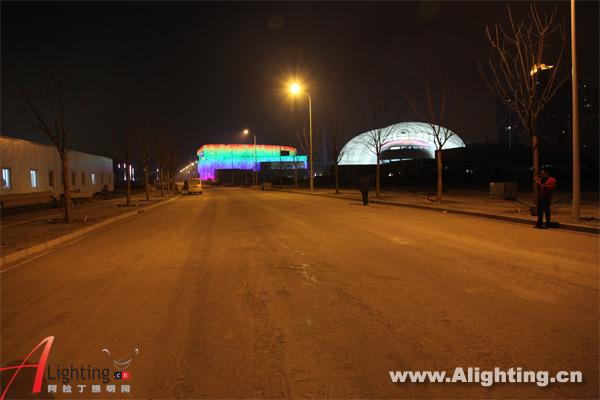

园区路灯实景图
2010年2月23日现场测试了二条道路:一条是花园港路,另外一条是苗江路。结果显示,道路的设计均达到或超过了预期的效果。实测结果:
花园港路平均照度为33.7lx,照度均匀度为0.82;
苗江路平均照度为30.81lx,照度均匀度为0.55。
世博园区为何没有LED路灯?
2008年年初,世博局领导与上海市电力公司路灯管理部门的相关专业人士,针对世博园区的路灯设计和建设进行了多次的探讨,世博局领导曾经提出了世博园区路灯要求选用LED路灯或太阳能LED路灯的方案。
我们进行了一番调查和技术分析,认为当时国内LED路灯技术并不成熟,各地试用的LED路灯,现场使用情况难以令人满意的,也找不到一款可供应用的LED路灯产品。当时LED路灯普遍存在的问题是:
光效不高;
电源(驱动器)故障高;
LED路灯光衰大;
补充说明
灯具的重量偏大,结构不合理;
色温偏高;
寿命不长(与号称10万、5万小时不符)
非传统路灯生产企业推广LED路灯的热情更高,灯具配光合理的少
LED路灯实样:
LED路灯结构复杂、外形不合理、重量大(27公斤)
上海浦西某主要交通要道的LED路灯使用实景
北方某城市LED路灯使用实景
另外,太阳能的利用技术也不能令人满意,特别是电池,寿命短,更换频繁。 因为路灯的功率相对来说比较大,因此,所需电池的容量就比较大,上海的天气又比较特殊,不能满足路灯长时间的亮灯需求。近几年,从上海部分地区路段试用太阳能路灯的情况分析,如崇明、松江等地,结果均达不到基本要求。
综上分析,在2008年,上海市电力公司内部基本达成的意见:
世博园区不宜推广使用LED路灯;
太阳能路灯在技术上更不能达到基本的路灯亮灯要求。
上海目前的LED路灯试用情况
为了更好地了解和掌握LED路灯技术,在2008年7月份开始,经过一番调查和比较,先期试用了一批LED路灯;
武宁路135W/80W/313盏;
源深路(羽山路)135W/300盏、
商城路120W/15盏
国科路64W/22盏等路段;
试用时间最长超过18个月。
LED路灯试用道路
浦西的支路LED路灯试用路段
浦东的次干路LED路灯试用路段
上海在8.9公里长的长江隧桥隧道中首次采用了国内生产的LED照明灯具,使用了每盏92瓦共5800多盏的LED隧道灯;
在黄浦江上闽浦大桥的主桥段采用了LED道路路灯,使用了每盏160瓦共164盏LED路灯;
这些隧道和大桥上LED照明灯具的应用,有效地推动了上海市LED路灯照明技术的发展。
闽浦大桥上的LED路灯
上海长江隧桥上的LED隧道灯
下一阶段LED路灯应用打算
节能减排是国家的大政策,道路照明在这个方面确实可以进行许多工作,虽然上海现在道路照明96%选用了钠灯光源,但是LED技术作为道路照明是有不可估量的技术前景,因此,LED技术作为城市道路照明应该是我们要努力的方向。
技术性能稳定、质量安全可靠、维护简便快速、外型美观实用 、选用材料、生产过程节能环保是我们遵循的原则。
近几年,全国各地在国家相关政策的激励下,LED照明技术发展很快,兄弟城市在LED道路照明的应用方面走在了前面,上海路灯也要迎头赶上,今年已有计划与上海市照明学会等单位协作,在部分路段进行相关的LED路灯现场测试应用分析,为推动LED道路照明的应用提供有效的技术支持。
