南京红太阳摩天轮景观照明项目展望

　　南京红太阳摩天轮将于2009年国庆节前正式启动亮灯。

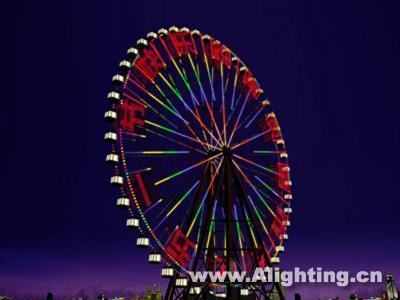

图一：南京红太阳摩天轮夜景灯光效果图

　　该建筑坐落于南京江北浦口镇红太阳建材商城区域内，在南京长江大桥上就可以清晰看到这个庞然大物的身影。摩天轮最大高度为116米，为珩架结构。此次景观照明系统，设计采用了1920米直径80mm的LED全彩柔光管(图二)，6000多套直径140mm的LED全彩点状灯具(图三)等。控制系统不仅可以实现点状灯具和管状灯具的平面全彩同步控制，表现多种梦幻色彩变化，还能现场实时祝福点播，增添浓浓的喜庆气氛。

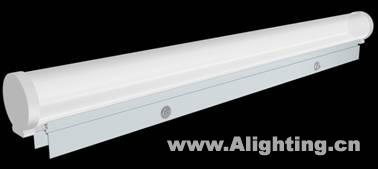

图二：GLR-G80-LED-SM灯具外观效果图

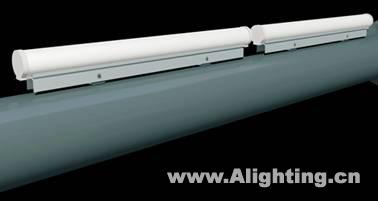

图三：G80灯具安装在摩天轮钢管上结构示意图纸

图四：D140点状灯具

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

　　南京摩天轮的几点技术解决方案

　　一、祝福内容的即时传送

　　在摩天轮的周边设计了12个发光图文模块，每个模块采用16*16矩阵形式排列;

　　每一个点采用一套GLR-D140型号LED点状灯具来完成发光效果;

　　12套模块采用一套专用CF控制系统来完成数据量控制;

　　数据量控制占用12/16;

　　祝福数据发送前，完成内置编组程序;

　　祝福数据发送完毕后，可以实现指定时间的内容播放，对应收取服务费用;

　　祝福数据程序完成指定播放时间后，返回到预先设定编组程序或继续播放下一个祝福内容;

　　这套控制程序采用DMX512信号传播模式;

　　与其他平面全彩灯光控制系统相兼容;

　　二、LED柔光管平面全彩控制系统的协调

　　在摩天轮的主体平面钢结构上，我们设计安装了许多LED管状灯具，发光直径为80mm;

　　灯具的排列轨迹顺延钢结构的走向，形成了极为规则的平面网;

　　根据数据量的要求，将平面柔光管系统切割成多套控制系统，通过同一控制程序的分块采样，实现整体的协调控制变换;

　　控制主机安装在大转盘转轴内部空间内;

　　控制机箱需要制作成全方位防水结构，确保转盘在旋转时，仍然保证机箱良好的防水性能;

　　控制机箱内，所有控制线路板全部灌胶处理，连接点要么焊接，要么采用专门带锁死结构的卡座，确保摩天轮在旋转过程中产生的振动影响信号的正常传输;

　　三、摩天轮时间显示系统的技术解决方案

　　在摩天轮的中心转轴位置，设置定位检测系统，将显示误差控制在1/12之内;

　　每经过1/12圈，控制系统将自动调整12个模块上设置的内容;

　　四、摩天轮转盘上所有灯具的供电技术解决方案

　　在摩天轮的中心转轴位置，设置铜质电刷，将380V交流电传送到转盘上，每根灯具内置开关电源，可以采取220V交流供电，确保长距离的电力传送。

　　根据目前的施工进度，现场钢结构大约在2009年7月上旬初步具备灯光施工条件，计划在2009年10月国庆节前全部竣工。
