重庆朝天门长江大桥(照明工程)

　　内容

　　一、设计方案介绍

　　二、控制系统设计

　　三、现场安装说明

　　四、最终完工效果

　　一、设计方案介绍

　　1、设计背景分析

　　2、灯光载体分析

　　3、设计要点说明

　　4、使用产品介绍

　　5、灯具技术优势

　　1、设计背景分析

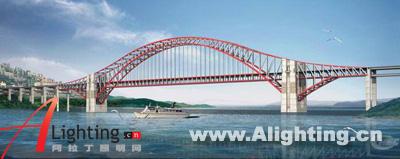

　　重庆朝天门大桥世界最大拱桥，位于重庆市中央商务区、长江和嘉陵江交汇口下游、距朝天门约1.7公里。该桥全长4.881公里，包括正桥，江北桥头互通立交，弹子石三层互通8字型立交和黄桷湾三层互通式立交等组成，正桥分为上下层，上层桥面为双向六车道，桥面宽31米，下层桥面设两车汽车道和双向轻轨交通，主桥跨度为552米，为世界之最，该桥建成后，把重庆中央商务区中隔江相望的江北城和弹子石两大片区连接起来，打通了主城北部的东西干道，是重庆的门户桥、景观桥。

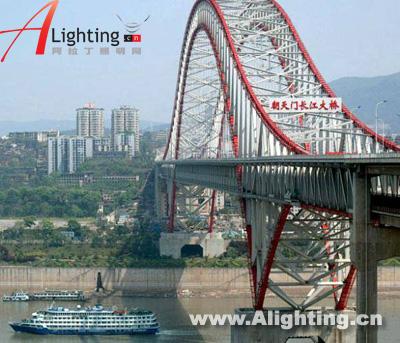

　　2、灯光载体分析

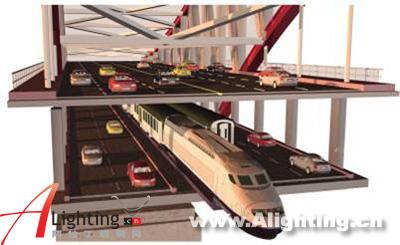

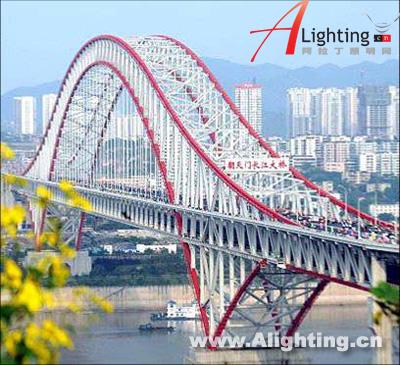

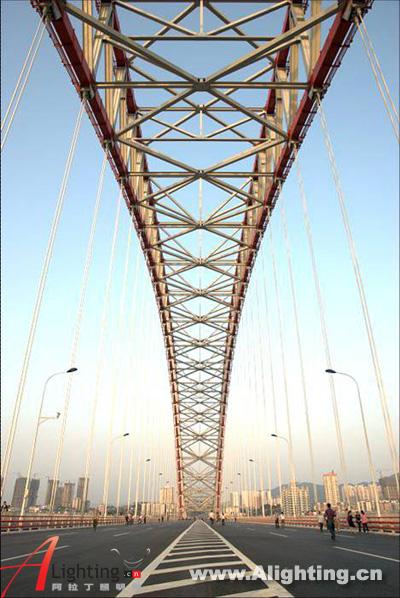

　　重庆朝天门大桥位于长江与嘉陵江交会处的朝天门前,此桥长1741米，主桥为190米+552米+190米，三跨连续中承式钢桁系杆拱桥。双层设计，上层双向6车道，下层双向轻轨和两个预留车道。国内同类桥梁，此前主跨多在400米左右，全桥用钢1万吨上下。朝天门全桥永久用钢4.6万吨，辅助用钢近4万吨。工程选址重庆市主城区朝天门码头下游约1.71公里处，施工期间，长江主航道不断航，舟船往来。大桥2008年年底建成，相隔30分钟以上曲折车程的南北两岸，直线距离缩短到10分钟以内。

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

　　3、设计要点说明

　　设计主题：通过灯光打造重庆最美大桥。

　　设计风格 ：时尚、绚丽、现代。

　　设计手法：牢牢把握设计的主旋律，将技术与艺术有机地相结合。

　　突破常规，大胆创新，令人产生耳目一新的感觉。

　　基于工程的设计原则：经济合理;节能环保;安全可靠;

　　易于安装;维护方便。

　　灯具的设计及选用原则：外形美观;光源寿命长可靠性高;防水防雷击;抗震荡;风阻小;材料防腐蚀抗老化;节能环保.

　　总体设计思路

　　(1)积极融入现代城市设计理念，创造具有文化内涵的城市夜

　　景景观，营造人民生活和经济社会发展的和谐社会。

　　(2)选用高光效、长寿命的光源，高质量的灯具，以实现节能环保的绿色照明设计理念。

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

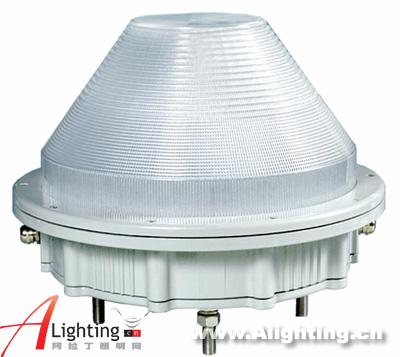

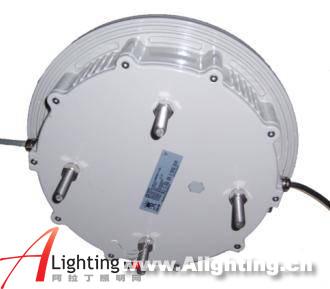

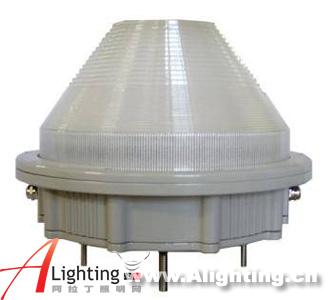

　　4、使用产品介绍

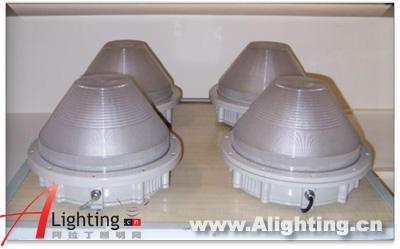

　　型号:L1011A

　　灯具详细介绍

　　外观设计专利号：ZL200730075325.7

　　概述

　　防水：使用专利防水透气螺塞(实用新型专利号：200720068796.X;

　　外观专利号：ZL200730075322.3)

　　防雷：设计中采用针对感应雷击及静电(ESD)的专用防护元件,突波电流

　　(Peak Current)可达到800 A(8/20μs)。

　　结构：1、外轮廓流线形设计，减少风阻;

　　2、加弹垫措施防震动;

　　3、外罩，纵横光学条、内部咬花设计，使得混光均匀;

　　4、一体化散热结构设计，比一般结构设计增加散热面积80%，保证

　　LED发光效率及使用寿命;

　　5、密封圈采用德国进口耐老化硅橡胶原料。

　　安装：通过安装底板横、纵向安装槽，安装简易、方便。

　　全彩变化：1670万种RGB合成真彩色，实现同步、追逐、 流水等变化。

　　技术参数

　　产品型号L1011A系列(专业型)

　　光源美国 LUMILEDS，原装进口高亮度发光二极管(LED)

　　单颗LED功率1W

　　LED寿命理论10万小时，实际5万小时

　　LED数量24 颗

　　LED颜色(单色)红、绿、蓝、白、暖白、琥珀

　　LED颜色(全彩)1670万种RGB合成真彩色

　　光束角140度

　　外壳材质 压铸铝，银灰色静电喷塑表面处理

　　灯罩材质防紫外线、抗老化进口PC

　　输入电源100～240VAC10%;50/60Hz

　　LED驱动方式350mA恒流驱动

　　系统功率34W(全彩)

　　防雷ESD保护IEC61000-4(Level 4)

　　防护等级IP66

　　电气安全等级Ⅰ类

　　电缆线31.0mm2橡胶线

　　信号线超五类SFTP双屏蔽4对双角线

　　控制适用DMX512(1990)

　　环境温度-20℃~+55℃

　　净重8 KG

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

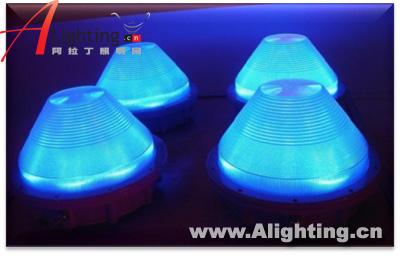

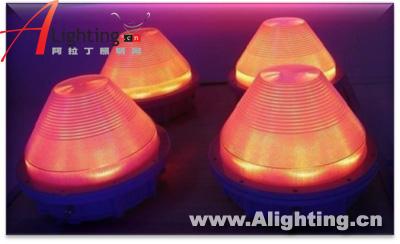

　　桥梁灯RGB效果

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

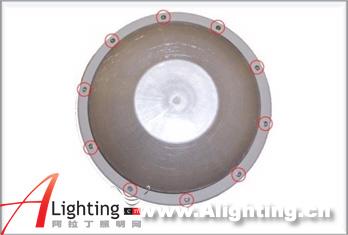

　　LED大功率桥梁专用灯具优点

　　一体化的散热设计，满足6400mm*mm/W的要求

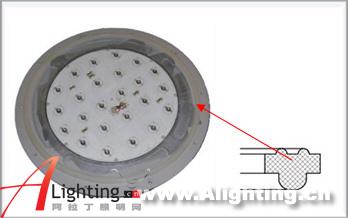

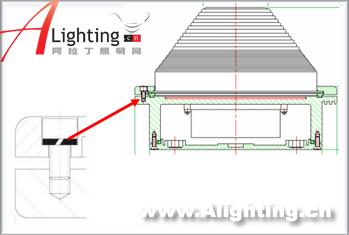

　　外圈均匀锁压防水胶垫，防水性能强

　　考虑表面张力

　　设计整体成型的异形防水密封圈

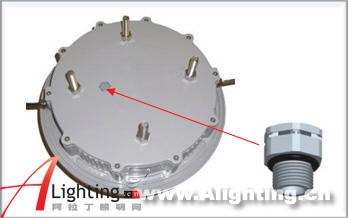

　　平衡内外压差的透气塞

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

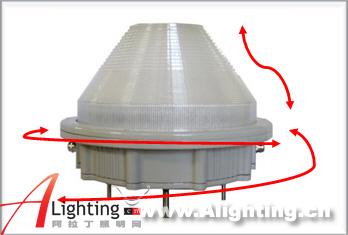

　　LED大功率桥梁专用灯具优点

　　加弹垫措施防震动

　　流线结构，减小风阻

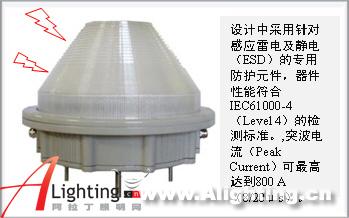

　　防感应雷击及ESD的电气设计

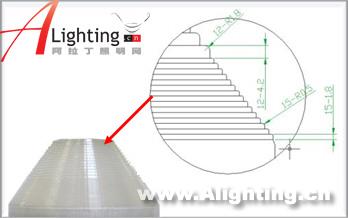

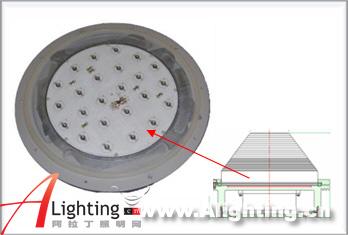

　　外罩，咬细花、纵横光学条设计，使得混光均匀

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

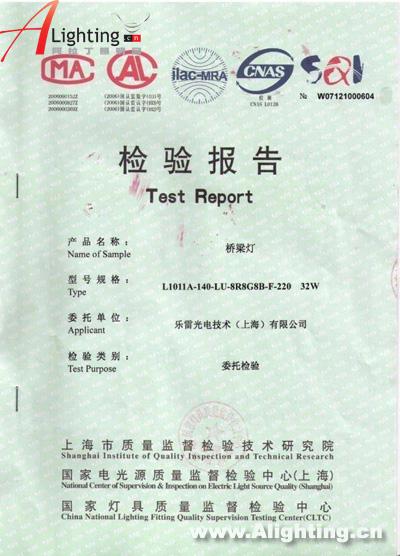

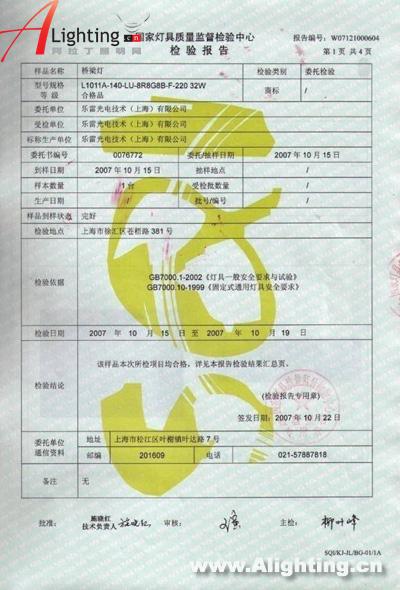

　　乐雷L1011A测试数据

　　国家电光源质量监督检验中心(上海)合格检测报告

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

　　一、设计方案介绍

　　二、控制系统设计

　　三、现场安装说明

　　四、最终完工效果

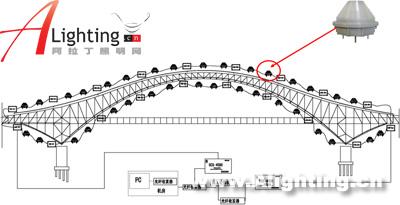

　　系统控制总图

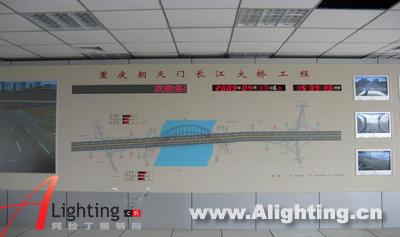

　　朝天门大桥系统控制室

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

　　朝天门大桥系统控制室

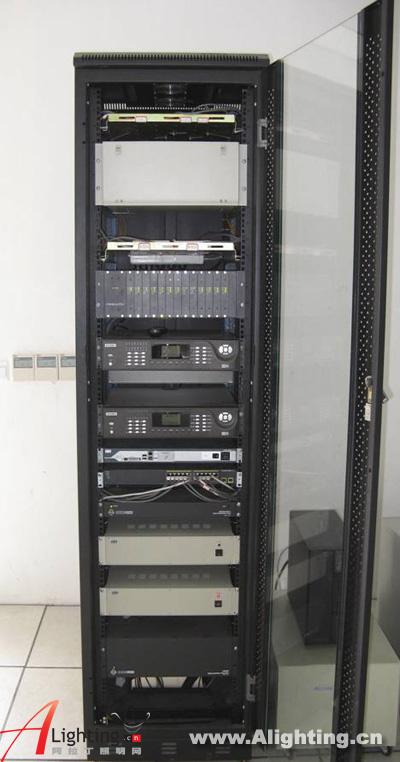

　　控制柜

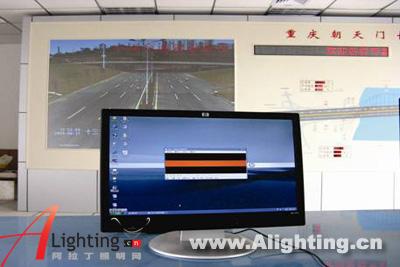

　　桥梁灯电脑智能软件控制

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

　　一、设计方案介绍

　　二、控制系统设计

　　三、现场安装说明

　　四、最终完工效果

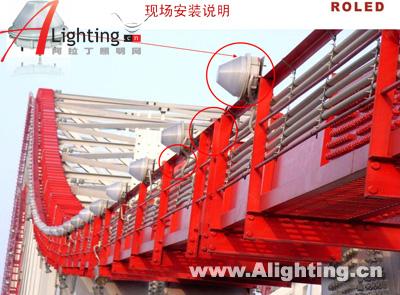

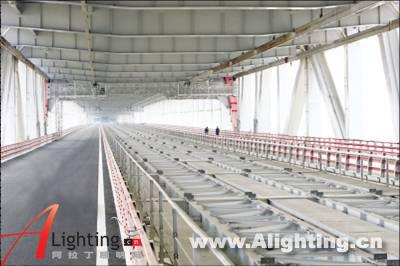

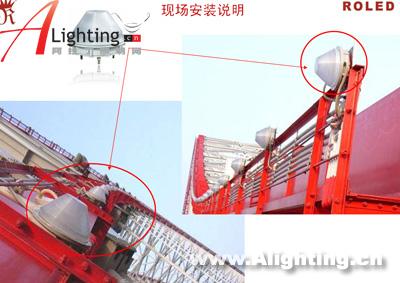

　　现场安装说明

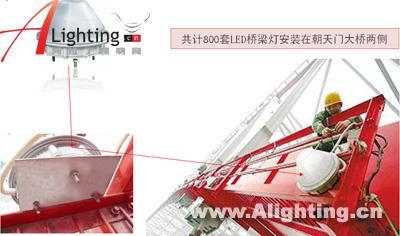

　　共计800套LED桥梁灯安装在朝天门大桥两侧

　　现场安装说明

　　现场安装说明

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

　　一、设计方案介绍

　　二、控制系统设计

　　三、现场安装说明

　　四、最终完工效果

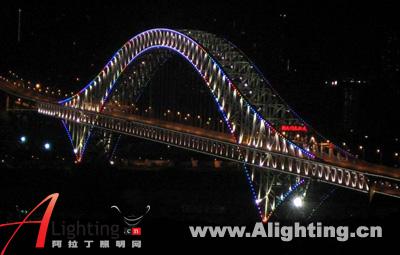

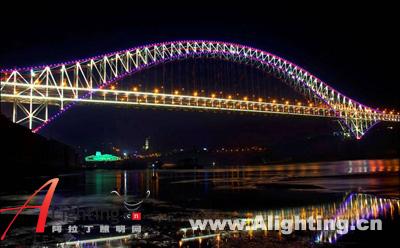

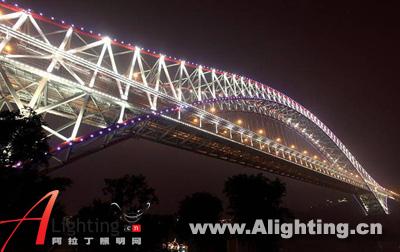

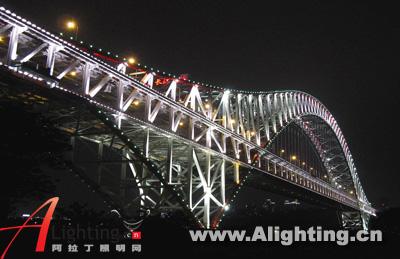

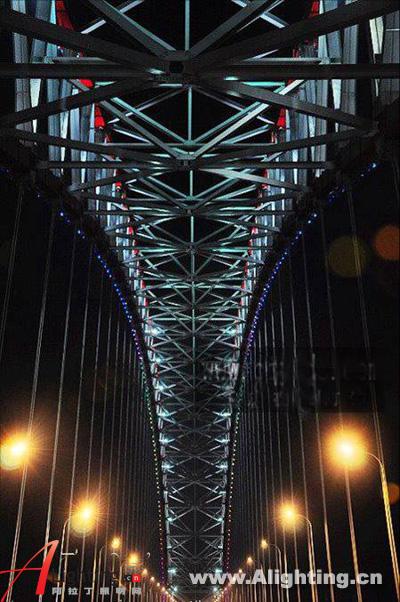

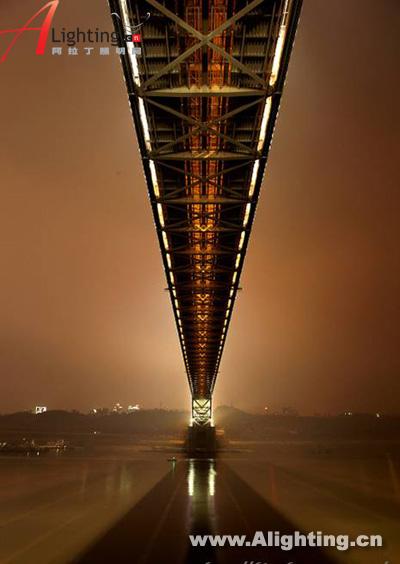

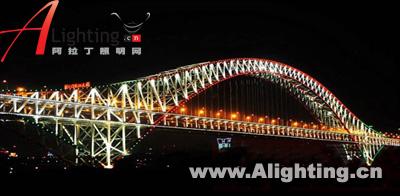

　　最终完工效果

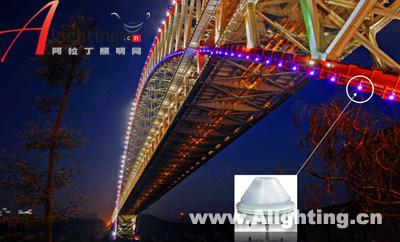

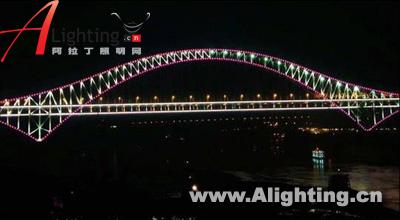

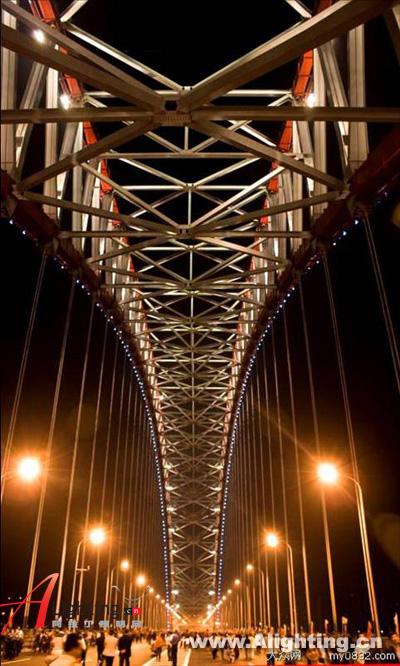

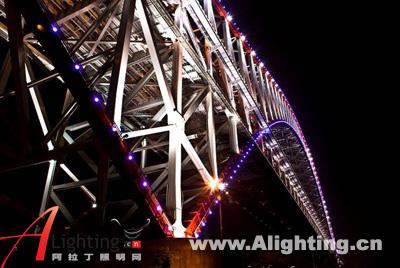

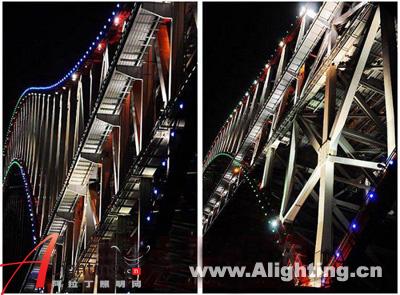

　　灯具安装于朝天门长江大桥双弧线主拱上、下弦,主拱跨度达552米，在同类型桥梁中居世界第一，被誉为世界第一拱。主拱上安装的是乐雷光电桥梁灯，每隔4米安装一个，把主拱的弧线凸显出来。通过控制系统, 灯具能变化各种不同颜色,灯光可以从两侧到中间、从中间到两侧、从一侧到另一侧等方式来回跑动。彩灯闪烁，犹如江上彩虹。

　　最终完工效果

　　最终完工效果

　　最终完工效果

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

　　最终完工效果

　　最终完工效果

　　最终完工效果

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

　　最终完工效果

　　最终完工效果

　　最终完工效果

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

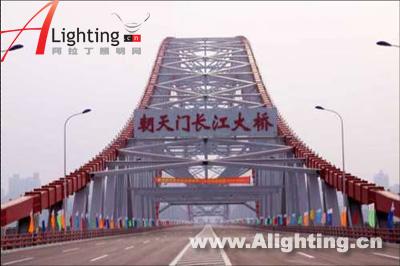

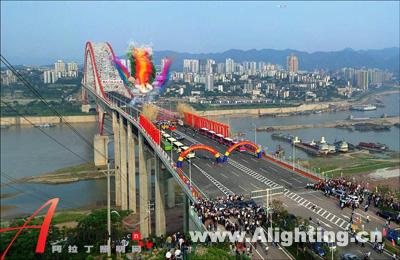

　　2009年4月30日重庆朝天门长江大桥正式通车

　　通车典礼

　　中央政治局委员、重庆市委书记薄熙来、

　　市长王鸿举等市领导到场祝贺

　　结束语

　　作为城市景观的一个重要组成部分，可以说桥梁与城市景观之间是一种相互伴生的关系。它的存在意义不仅是要满足这个城市的运输需求，更应体现出一个城市的人文风貌与主体的格局。因此一个好的桥梁照明规划也是十分必要的。

　　桥梁照明不同于一般的道路照明，首先，作为一个交通要道，它的照明必须要满足道路照明规范以保证交通的安全。还需要考虑到能源节约以及设备维护的方面，亮度既要符合相关规定也要注意防眩光;其次，作为城市景观的一部分，它的照明又必须具备观赏性和装饰性。所谓好的照明规划是能在不曲解建筑师的初衷、不改变桥梁原本的风格、结构、布局的同时使之在夜间焕发出不同于白天的光彩，并将其轮廓刻画得更加鲜明、恢宏。当然，这些所有的布局还需要保证不影响桥梁在日间的整体形象。
