摘要:在北京院遵照朱小地院长主持的下沉庭院整体照明思路，结合中国院崔恺大师对3号院的建筑景观的愿景设想，最终提出符合3号院自身特点的照明设计方案。鼓墙上共悬挂243面大小不一的鼓，它们白天以鼓的形态围成了两面巨大的墙面，人们从墙中的扶梯下到下沉院落。晚上，则变化成了发光的灯笼，靠近地面的鼓，人们可以敲击。在发出隆隆的鼓声同时，灯光还可以随敲击而发生强度的变化。奥匹公园下沉广场3号院夜景照明详解。
项目名称
奥林匹克公园下沉广场3号院
设计单位
北京赛恩电气安装工程有限公司
施工单位
北京赛恩电气安装工程有限公司
业主单位
北京新奥集团有限公司
项目简介
位于奥林匹克公园中心区地下9米的下沉花园，其两侧是大型购物中心和地铁的出入口，长达700米的空间由7个庭院串联而成。在满足人员集散等基本功能的基础上，增加了体现中国元素的人文景观，
沉花园自南向北分别为1号院：御道宫门;2号院：古木花厅;3号院：礼乐重门;4、5号院：穿越瀛洲;6号院：合院谐趣;7号院：水印长天。7处庭院以中国元素为亮点，充分展示出中国历史与现代的文化传承，深得中外游客喜爱。
3号院礼乐重门

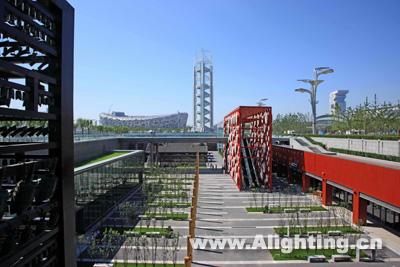

3号院位于七个下沉庭院中间，从南往北数是第三进。院子东侧是龙形水系下面的地下商业，西侧是地铁奥运支线及部分商业空间，南北两端与前后院子相通，是一个过渡性的空间。在这里，红墙，不是用灰砖红粉，而是用红色的钢构支起上百面响鼓。鼓面可敲，鼓内藏灯，白天是鼓晚上是灯，鼓灯结合为奥运搭起喜庆的红门。

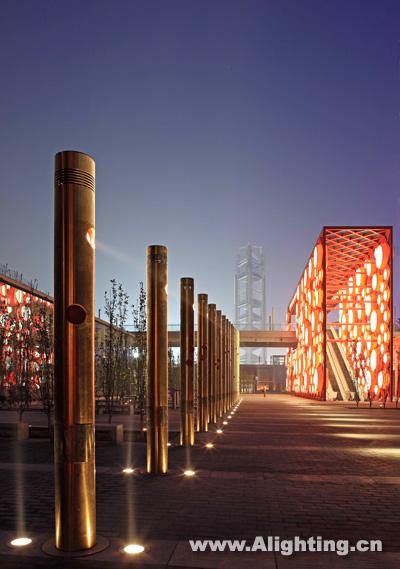

在这里，金黄，不是用玻璃盖瓦，而是在甬路旁立起一排铜萧，管上有孔，风过可鸣，管下有灯，引导路人。
在这里，钟楼，不是敲击报时的铁器，而是在钢架上挂满礼乐的钟磬铃，随风摇摆，清音可绕。我们还在窗前拉起细索，如琴弦般可以拨动，弦下的发声器便会送出美妙的音符。
在这里，长凳之上，欣赏随风飘来的东方礼乐，是来参观的游人，还是古时那出口成章的李杜?
选择礼乐仪式中钟 、磬、 鼓、 萧 等组成元素，结合下沉花园中已有的室外扶梯、电梯、楼梯等交通空间，分别形成了鼓墙(共放置243面鼓，其中大鼓32面、中鼓30面、小鼓181面)、钟磬塔(共悬挂818件青铜响器，其中编钟456件、铜磬196件、风铃166件)、排箫(16根)、琴幕(16组)等景观空间点。同时利用体现琴弦意象的地面分隔铺地的黄铜格栅，将以上各景观空间点串联整合，进而实现下沉花园内礼乐主题的连续性及整体感。
项目详细内容

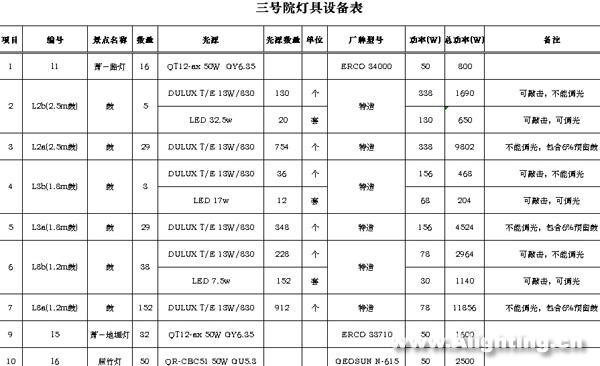

1、详细的照明技术指标(包括照明质量与数量)：
如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn
2、照明设计理念、方法等的创新点：
设计理念：在北京院遵照朱小地院长主持的下沉庭院整体照明思路，结合中国院崔恺大师对3号院的建筑景观的愿景设想，最终提出符合3号院自身特点的照明设计方案。

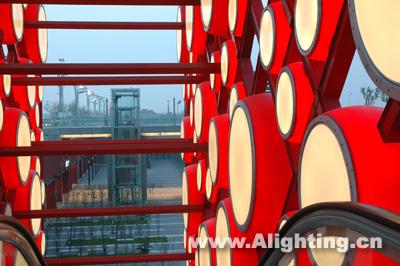

鼓墙上共悬挂243面大小不一的鼓，它们白天以鼓的形态围成了两面巨大的墙面，人们从墙中的扶梯下到下沉院落。晚上，则变化成了发光的灯笼，靠近地面的鼓，人们可以敲击。在发出隆隆的鼓声同时，灯光还可以随敲击而发生强度的变化。实现上应用了如下方法：
(1)鼓的照明透光膜的使用。为了实现设计师所定的鼓面效果，最终采用了法拉利膜为鼓面材料。主要是它可以应用于室外环境：耐紫外线，耐老化，对于照明更重要的是它有很多透射率可选择。经过实验，最终选定透光率不高于12%的膜材料，它能有效地解决：白天日照下，防止内部灯光支架显形;同时，在夜晚，鼓腔内的光源也不会暴露出内部的结构。
如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn
(2)鼓的照明亮度的控制。鼓墙上的众多的鼓尺寸不一，但组合成为了3号院落的空间的大光源。如何平衡大小不一的鼓的表面亮度，如何不破坏院落的气氛而有效控制亮度，成为了项目成败的关键。在光源选择上我们主要选用紧凑型荧光灯，在需要敲击时灯光随之变化的鼓内，还采用了LED。我们通过流明法来估计光源数量，并通过DIALUX软件作辅助模拟。并在鼓的样品阶段以实验的方式调整光源强度及数量，最后确定鼓膜的表面亮度为40cd/㎡。

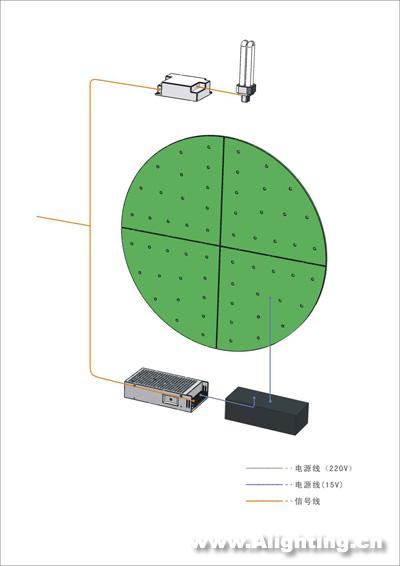

(3)鼓的照明传感器的使用。在需要敲击时灯光随之变化的鼓内，我们还设置了震动传感器。传感器收到震动后，给CPU发出信号，预先编程的LED从中心向外周快速移动，形成了仿佛声音传递产生的光波在移动。
如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

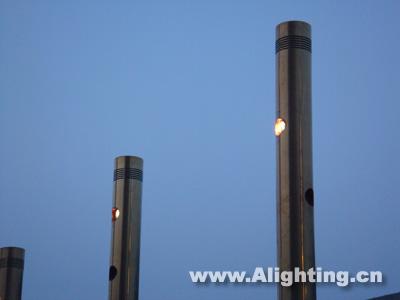

(4)萧的照明萧作为灯柱的照明。支持连续调光的灯具隐藏于萧的顶端的吹孔内，在夜晚，窄角度配光的低压灯具为院内道路提供照明。由于萧的引人注目，萧内灯具更是选择了有50度截光角的射灯。
如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn
(5)钟磬的照明由456件编钟、196件铜磬、166件风铃将应急通道围合起来而形成了钟磬塔，整座塔呈青铜色，颜色较深，并与鼓墙遥相呼应。照明设计将其设定为空间辅助元素，为鼓墙的陪衬。以低压卤素光源微微的将少量的钟照亮，力求在远处看清纹理与质感，不破坏钟磬塔厚重的整体性。
3、照明设计中节能措施：
灯具中的光源尽可能多的使用了节能灯及LED，以求节约能源;
4、设计中使用了哪些新技术、新材料、新设备、新工艺：
红色钢架上243面大小不一的鼓，鼓面可以敲，鼓内藏灯，白天是鼓，晚上是灯。鼓使用了高强度不掉色粉碎法高透光PE材料，保证了不掉色鼓壳的高透光率。
鼓墙身结点
鼓剖面图/示意图
5、照明设计中使用了哪些环保安全措施：
(1)鼓内选用紧凑型荧光灯具的光源，光源为TC-D 13W ,平均无故障时间为 8000小时;镇流器工作温度-10～50℃，品牌为Osram。为考虑鼓墙整体振动时对插脚接触的可能影响，另设计了光源与灯座的抱紧机构(由于施工紧迫在奥运前未得安装)。
(2)鼓内选用LED 产品具有：
寿命长、光效高、无辐射与低功耗
无汞、节能、节材、对环境无电磁干扰、无有害射线;
低压供电--无高压环节，为了绝缘的开销要小得多，可靠性高。
(3)鼓面所选用的膜材料考虑到场地内人员众多可能对其产生破坏和影响，它的拉伸强度可达到在5cm变形承受250kg的拉力/打击力。
(4)萧内灯具截光角达50度，无溢散光，品牌为ERCO灯具。
(5)照明钟磬塔的灯具截光角为50度，低眩光，品牌为ERCO灯具。
