北京奥运多功能演播塔夜景照明设计详解

上传人:北京良业，北京赛恩上传时间：2010-01-11 浏览次数：2165 收藏本文

摘要:通过景观灯光系统的运行，使得在奥运期间及奥运会后，不同的场合采用不同的控制模式，从而实现不同的表现效果，充分表现建筑特点，使得转播塔成为的核心区景观地标;通过传统泛光照明及高科技的LED光源相结合，采用点线面相结合的照明手法，表现建筑的玻璃结构玲珑剔透的特点和天地融通的设计理念;即考虑到照明效果又兼顾节能及后期方便更换与维护。北京奥运多功能演播塔夜景照明设计详解。

　　良业部分：

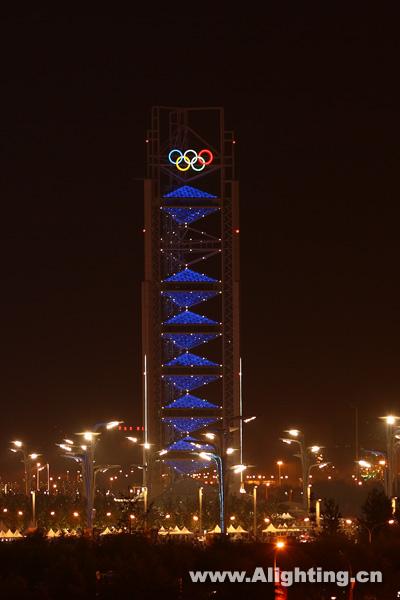

北京奥运多功能演播塔夜景照明设计详解

　　项目名称

　　北京奥林匹克公园中心区多功能演播塔景观照明工程

　　设计单位

　　中国建筑设计研究院

　　北京良业照明工程有限公司

　　施工单位

　　北京良业照明照明工程有限公司

　　业主单位

　　国家体育场有限责任公司

北京奥运多功能演播塔夜景照明设计详解

　　项目简介

　　北京奥林匹克公园中心区多功能演播塔的主要功能为2008年奥运会期间的电视演播，向特权演播商提供拍摄奥林匹克中心一区，以奥运场馆为背景的演播室。演播塔总高度为135米，可上人的塔楼高度为99.6米。塔楼屋顶高度为107.05米，共分七层塔楼，每层塔楼之间的距离为13.6m。首层塔楼为休息大厅或大演播厅，二至六层塔楼为演播室，顶层塔楼暂定为设备用房。多功能演播塔平面为等边三角形，标准层塔楼平面三角形边长为21m。在三个角部设有垂直交通核，其中两个角部为两部室外疏散楼梯，另一个角部为两部电梯，其中一部为消防电梯，另一部为观光电梯。每个标准层塔楼设有两层，上层为电视演播室工作平台，下层设卫生间一间，其余为室外设备平台。

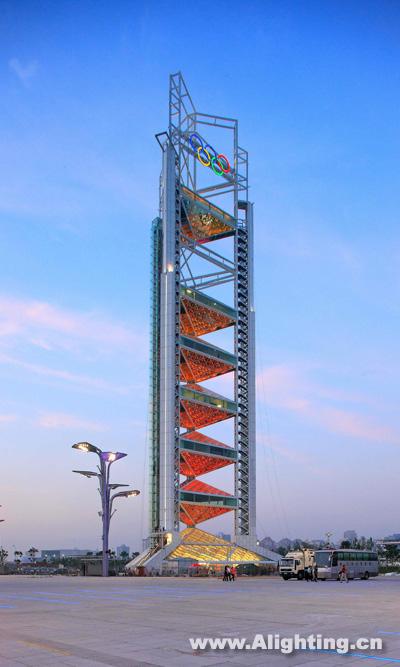

　　多功能演播塔塔楼外墙主要为钢结构中空玻璃幕墙，部分为铝单板幕墙。整个建筑外观纯粹精致。白天白色的钢结构构架和玲珑剔透的玻璃幕墙，让多功能演播塔显得轻盈庄重，为奥林匹克公园中心区注入新的景观元素。夜晚，剔透的玻璃晶体般的演播塔像中国传统的喜庆灯笼飘浮在夜空之上。夜晚多功能演播塔将成为奥林匹克公园景观的重点。

　　整个设计LED采用美国lumileds大功率产品，采用LUXEON Rebel系列产品。控制系统上端为IPV6网络与奥运中心区控制相连，下端采用分级控制，控制单元300mm，通过专用软件控制，实现256级灰度变化。系统人机界面友好，可以实时控制场景的变化。具体设计范围：

　　1)基座六个扶梯：每个扶梯的长度15米，总长90米。在扶手位置安置白色扶手灯，向下照射。通过控制可以实现白光追光升腾的效果;

　　2)立面6个棱柱：每个棱柱长64.7米(标高10.55米至75.25米)，总长度388米。在棱柱内凹处安置线条灯，向外投光。通过控制可以实现变色烟花，流星等效果;

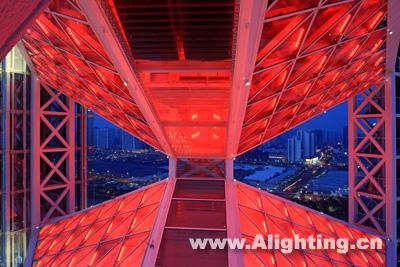

　　3)六个标准层：为了简化布线，便于控制。每个标准层(外形类似中国传统灯笼)的上下两个半部分别为不同的子系统。标准层上半部在每个玻璃幕三角型左侧下沿，安装LED投光灯具，倾斜向玻璃方向投光，灯具为RGB LED光源;

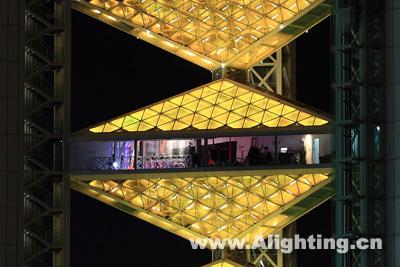

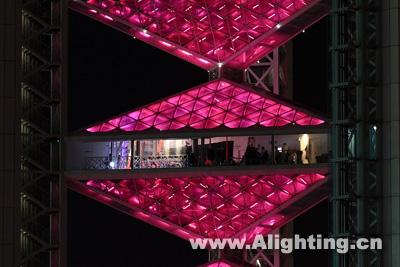

　　标准层下半部分三个区域，安装投光灯具，向下投光;每层上下各一个子系统，通过控制实现联动，实现灯笼升空，缓变色，七彩等变化;

　　4)塔顶部玻璃体：塔的顶部5层玻璃体，每层放置6个投光灯具向下照射。作为一个独立的子系统，通过控制可以实现与下面玻璃体衔接的效果;

　　5)立面节点：在塔体的每个节点上安装点状灯具。通过控制可以实现与下面玻璃体衔接的效果;

北京奥运多功能演播塔夜景照明设计详解

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航邮箱：cxh@alighting.com.cn

北京奥运多功能演播塔夜景照明设计详解

　　1、详细的照明技术指标(包括照明质量与数量)：

北京奥运多功能演播塔夜景照明设计详解

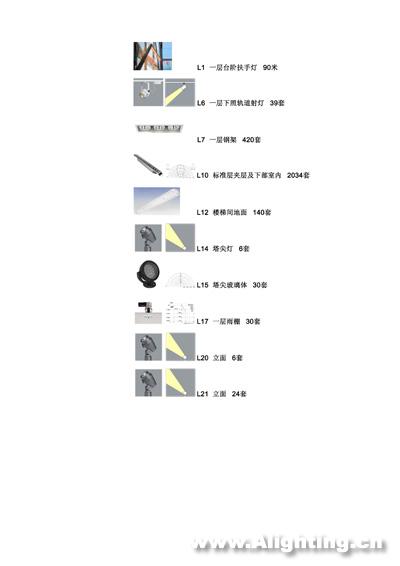

　　灯具清单：

　　灯具编号　灯具名称　光源　数量　配件型号　备注

　　L1　LED扶手灯　LED　90m　/　/

　　L3　LED/投光灯　LED　1,890　/　/

　　L9　LED线型投光灯　LED　81　/　/

　　L10　LED投光灯　LED　2,034　/　/

　　L13　点状LED　LED　147　/　/

　　L15　LED投光灯　LED　30　/　/

　　/　配件　/　4　/　/

　　L2　轨道射灯　QT12-ax 100W　108 　遮光罩　可调光

　　扁光镜+柔光镜

　　L5　下照明装荧光灯　2xT16 54W　108 　/　可调光

　　L6　轨道射灯　HIT-CE 70W　39　遮光罩+扁光镜+柔光镜　/

　　L7　成组射灯　HIT-TC-CE 35W　420　安装盒　/

　　L8　特造荧光灯　T5 80W　180　/　可调光

　　L11　壁灯　TC-D 13W　156　/　/

　　L12　荧光灯　T8 2x54W　180 　/　可调光

　　L14　投光灯　HIT-CE 35W　6　/　/

　　L17　筒灯　HIT-TC-CE 35W　30　/　/

　　L18　投光灯　2xQT-DE12 150W　18 　/　可调光

　　L20　投光灯　HIT-TC-CE 150W　6　/　/

　　L21　投光灯　HIT-TC-CE 70W　24　/　/

北京奥运多功能演播塔夜景照明设计详解

　　2、照明设计理念、方法等的创新点：

　　通过景观灯光系统的运行，使得在奥运期间及奥运会后，不同的场合采用不同的控制模式，从而实现不同的表现效果，充分表现建筑特点，使得转播塔成为的核心区景观地标;通过传统泛光照明及高科技的LED光源相结合，采用点线面相结合的照明手法，表现建筑的玻璃结构玲珑剔透的特点和天地融通的设计理念;即考虑到照明效果又兼顾节能及后期方便更换与维护。

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航邮箱：cxh@alighting.com.cn

北京奥运多功能演播塔夜景照明设计详解

　　设计原则：

　　明暗结合的照明设计，突出建筑鲜明的特点;

　　色彩的合理搭配，通过合理的控制，使得不同时段用不同的表现手法;

　　外部投射和内部投射结合;

　　采用点、线和面的有机结合;

　　使用先进的照明技术和产品，充分体现现代照明技术的先进成果，

　　满足降低运行成本和节约能源的需要;

　　选用成熟产品，保证工程质量。

北京奥运多功能演播塔夜景照明设计详解

　　3、照明设计中节能措施：

　　1)减轻重量，降低材料消耗：在满足灯具结构强度和防护要求的前提下，采用措施减少灯具机械尺寸和重量的技术措施，降低材料消耗。

　　2)提高光效，降低运行功率：高效光学系统，提高灯具效率减少光学界面，提高传导效率和灯具效率。良好的热设计和降额设计，降低结温，提高光效通过良好的热通道设计和工作电流的降额措施，降低LED的結温，提高LED光源内量子效率。

　　3)采用高效率的供电和控制系统，减少插入损耗、高电压传输，降低线路损耗、系统灯具均采用24V DC的供电电压，以减少电源到灯具的线路损耗、高效率的AC/DC变换器，降低电源损耗、PWN灰度控制技术，保持LED处于高效率稳定工作点，设计采用了可以直接进行PWM控制的高效恒流驱动模块，有利于在高效率下保证LED工作点的稳定。提高系统整体效率。

　　4)实施单点安装控制技术，减少杂散光的输出，提高光能利用率：通过安装位置和角度的精确调整，使灯具射出光线更有效地到达目标。提高照明的有效性。

　　5)科学的运行计划：系统提供了单点的比例因子的设定功能，有利于制定整个系统随环境亮度自动调整平均亮度的节能运行计划。以降低运行能耗和费用。

北京奥运多功能演播塔夜景照明设计详解

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航邮箱：cxh@alighting.com.cn

北京奥运多功能演播塔夜景照明设计详解

　　4、设计中使用了哪些新技术、新材料、新设备、新工艺：

北京奥运多功能演播塔夜景照明设计详解

　　1)建筑物景观照明LED光源和专用LED照明灯具：

　　从工程实际出发，理论研究入手，探索大功率LED灯具的主要技术特点和条件要求，通过工程实践，完成对典型产品和工程的设计、制造和批量生产的准备。在LED灯具及相关产品的设计和制造技术、系统集成技术等方面形成具有自主的知识产权和市场推广意义的专有技术和(或)专利技术。

北京奥运多功能演播塔夜景照明设计详解

　　2)大规模LED建筑物景观照明控制系统：

　　景观照明工程的特点决定着控制网既要高速可靠，又要简单，便于维护，同时对系统成本也有较严的要求。在传统景观照明工程中，需表现的各种艺术效果都预先做成软件，然后再用上位PC机运行，如果PC机出故障，整个系统将瘫痪。而在长年运行状态下，PC机是有一定故障率的。为提高系统可靠性，本课题提出效果场景分布存储、异地运行的方式，即场景可先存储到各个控制节点和网络前端控制器，各控制节点在同步信息控制下，独立运行。整个系统脱离计算机，个别节点出现故障也不会影响其他节点。

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航邮箱：cxh@alighting.com.cn

北京奥运多功能演播塔夜景照明设计详解

　　3)大规模LED建筑物景观照明相关产品可靠性

　　针对大型半导体照明应用项目开展系统、组件及设备、灯具和功率LED光源的可靠性设计、试验和评估工作，建立光源、灯具、电气设备和系统的可靠性模型。制订工程实际需要的设计规范指导设计和生产工作，研究试验技术和预测技术用于评估和确定产品和系统的故障率和寿命评估和预测。通过可靠性研究工作保证项目建设的顺利进行和质量寿命。

北京奥运多功能演播塔夜景照明设计详解

　　5、照明设计中使用了那些环保安全措施：

　　1)功能的环保安全措施：指照明质量可靠性，灯具在照明时尽量减少或杜绝眩光，在选取灯具时，充分考虑灯具的投射角度、投射范围、合理控制光线，使人们不论在地面还是在其它高层建筑中工作活动，均没有很强烈的眩光。所用照明设备均达到国家相关规范的认证，灯具的防护等级均为IP65以上，电气等级III级。如，选用的OSRAM大功率LED其合理的控光，有效的保证眩光和溢散光。

　　2)结构环保安全措施：所有照明设备(包括电器部分)均采用高强度的结构设计：安装方面采用很强的固定件，使设备不会因风吹等自然因素而导致螺丝松动或灯具、管线的脱落。

　　3)材料环保安全措施：所有照明设备均选用国家优质材料无毒、防火、绝缘、耐腐、耐高低温、耐老化的材料，有效延长使用生命，不至于断期内出现漏电，设备坠落等事故。

　　4)电气设计环保安全措施：所有照明设备均做完全接地处理，如控制箱安全接地、灯具外壳接地、管线和线槽的接地处理等。选用的电器部件均符合国家安全标准，如，选用的OSRAM大功率LED投光灯其配有欧洲进口OT75/120-277/24E驱动电源，安全特性符合EN60598,EN61347-2-2,UL1310,UL48,UL879A等标准，而且具有空载保护、短路保护、过载保护、过热保护等。

北京奥运多功能演播塔夜景照明设计详解

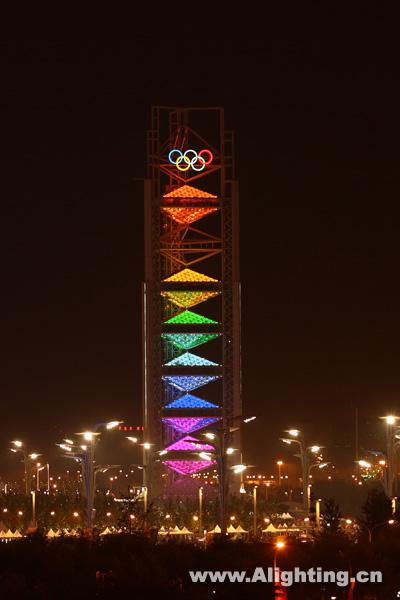

奥运会开闭摹式状态

　　业主单位意见

　　奥林匹克公园多功能演播塔照明工程已经按照计划全部完工，且照明设计已经达到设计效果。

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航邮箱：cxh@alighting.com.cn

北京奥运多功能演播塔夜景照明设计详解

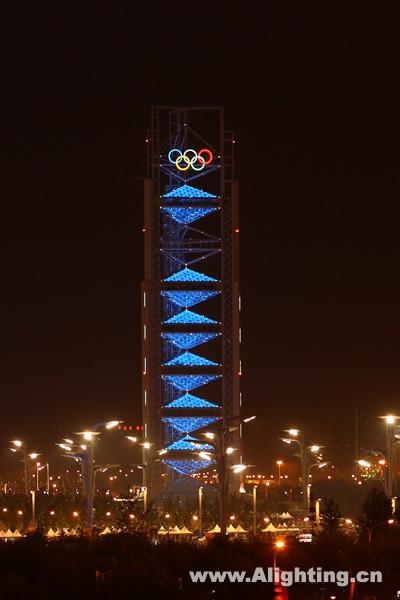

奥运会赛后日常状态

北京奥运多功能演播塔夜景照明设计详解

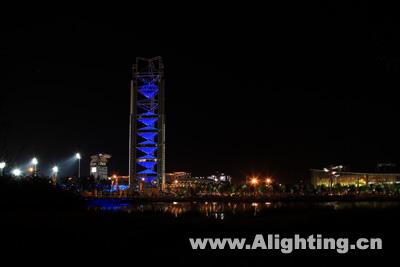

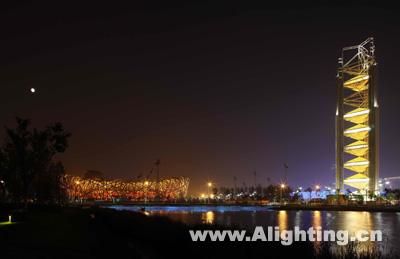

平日一般赛事

北京奥运多功能演播塔夜景照明设计详解

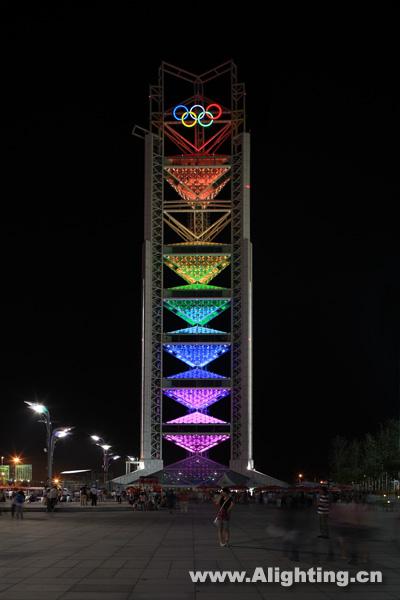

一般节日重大赛事

北京奥运多功能演播塔夜景照明设计详解

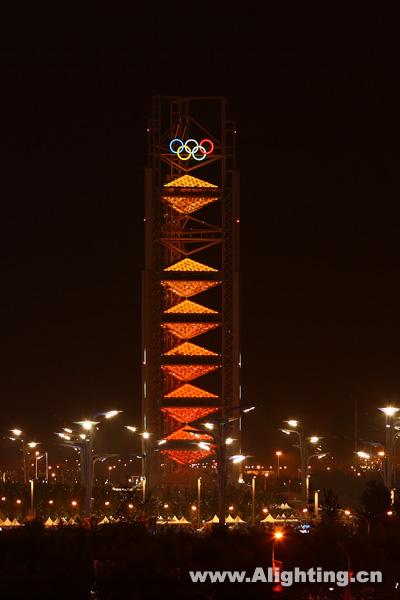

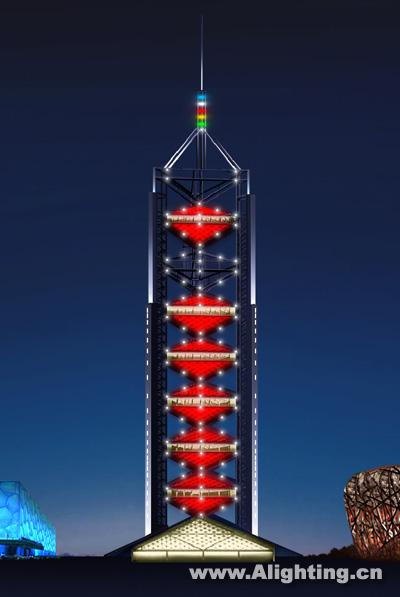

重大节日奥运会开闭幕式

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航邮箱：cxh@alighting.com.cn

　　赛恩部分：

北京奥运多功能演播塔夜景照明设计详解

　　项目名称

　　奥林匹克公园多功能转播塔

　　设计单位

　　北京赛恩电气安装工程有限公司

　　施工单位

　　北京赛恩电气安装工程有限公司

　　业主单位

　　北京新奥集团有限公司

北京奥运多功能演播塔夜景照明设计详解

　　项目简介

　　奥林匹克公园多功能演播塔的主要功能为电视转播，在2008年奥运会期间，向特权转播商提供拍摄奥林匹克中心区，以奥运场馆为背景的演播室。因此演播塔的位置定于奥林匹克公园中心区，用地西侧与中轴景观大道相接，北临中一路、东侧和国家体育场的训练场相连。演播塔总高度为132米，可上人的塔楼高度为99.6米。共分七层塔楼，每层塔楼之间的距离为13.5米。

北京奥运多功能演播塔夜景照明设计详解

　　演播室标准层塔楼平面边长为21米。每个演播室单元又分两层，楼上为演播室，面积约300平米，三面立窗为高透超白玻璃。楼下为服务平台，为半开敞空间，主要有空调、电气设备和整体组装的卫生间。一层大厅主要是人流集散和临时展览功能，观光厅设在顶部，室内楼板标高99.6米，可以近距离俯瞰鸟巢和水立方的屋面，也可沿中轴路纵观奥运大道和公园，水系。观光厅之上还有钢框架收顶，其上有各种摄像设备和景观照明设施。三个垂直楼、电梯竖筒，不仅有疏散，交通功能，还是大量设备管线的竖向通道，奥运会期间相信还会有一些临时庆典装置会安放在这里，可见功能是可以拓展的。

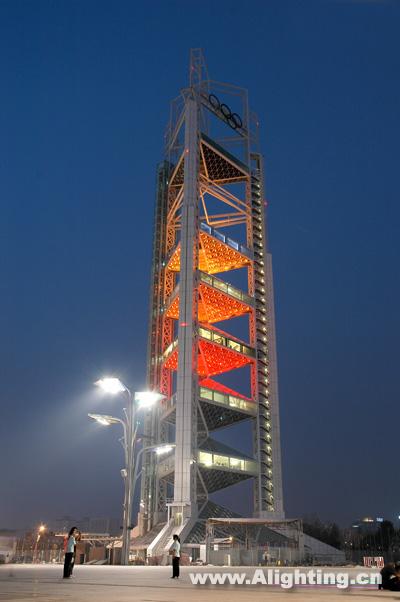

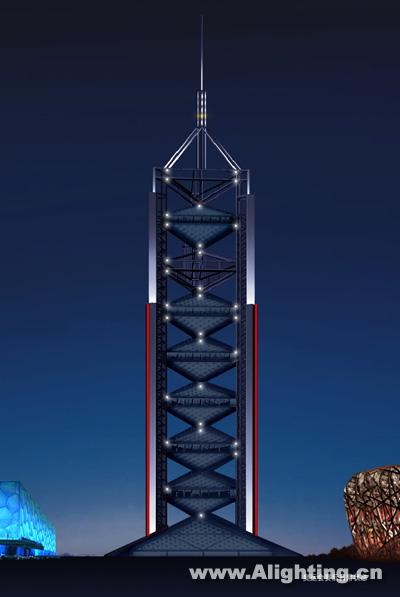

　　多功能演播塔整体的造型并非刻意表现中国塔，更希望通过直接地表现结构的逻辑而适当地回避形式问题。玻璃幕墙的反射性将产生更多的视觉变幻，而夜景照明的控制性表现试图与泛滥成灾的灯红酒绿保持距离。整个建筑外观纯粹精致。白天白色的钢结构构架和玲珑剔透的玻璃幕墙，让多功能演播塔显得轻盈庄重，为奥林匹克公园中心区注入新的景观元素。夜晚，利用LED景观照明能使玻璃晶体般剔透的演播塔塔楼像中国传统的喜庆灯笼飘浮在夜空之上。夜晚多功能演播塔将成为奥林匹克公园景观的重点。

　　奥林匹克公园多功能演播塔简洁明晰的空间给功能的使用带来了方便，富有传统精神又充满科技意味的造型让民族精神在新的世纪彰显，使古都的时空变迁延续科技的发展和时代的进步。

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航邮箱：cxh@alighting.com.cn

北京奥运多功能演播塔夜景照明设计详解

　　项目详细内容

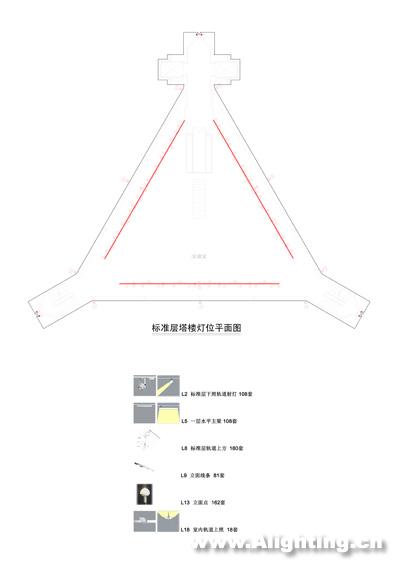

　　1、详细的照明技术指标(包括照明质量与数量)：

　　NO.　安装位置　灯具名称　光源　数量　配件型号　配件数量　功率　总功率　备注

　　L1　一层台阶LED扶手灯　LED　90m　/　/　7　630　/

　　L3　标准层投遮阳帘　LED投光灯　LED 12W　1,890　/　/　12　22,680　CREE LED

　　配件　/　72

　　L9　立面线条　LED线型投光灯　LED 57.6W　81　/　/　58　4,698　CREE LED

　　配件　/　9

　　L10　标准层夹层及下部室内 LED投光灯LED 12W　2,034　/　/　12　24,408　CREE LED

　　配件　/　54

　　L13　立面点　点状LED　LED 5W　147　/　/　5　735　CREE LED

　　配件　/　10

　　L15　塔尖玻璃体信号转换器　LED投光灯　LED 25W　30　/　/　25　750　CREE LED

　　配件　/　10

　　配件　/　4

　　L2　标准层下照轨道射灯　轨道射灯　QT12-ax 100W　108　遮光罩　108　100　10,800　可调光

　　扁光镜+

　　柔光镜54

　　L5　一层水平主梁　下照明装荧光灯　2xT16 54W　108　/　/　108　1,944　可调光

　　L6　一层下照轨道射灯　轨道射灯HIT-CE 70W　39　遮光罩+扁光镜+柔光镜　39　70　2,730　/

　　L7　一层钢架　成组射灯　HIT-TC-CE 35W　420　安装盒　84　35　14,700　/

　　L8　标准层轨道上方　特造荧光灯　T5 80W　180　/　/　80　14,400　可调光

　　L11　楼梯间侧壁　壁灯　TC-D 13W　156　/　/　13　2,028　/

　　L12　标准层夹层及下部室内　荧光灯　T8 2x54W　180　/　/　108　19,440　可调光

　　L14　塔尖针　投光灯　HIT-CE 35W　6　/　/　35　210　/

　　L17　一层雨棚　筒灯　HIT-TC-CE 35W　30　/　/　35　1,050　/

　　L18　室内轨道上照　投光灯　2xQT-DE12 150W　18　/　/　150　2,700　可调光

　　L20　立面　投光灯　HIT-TC-CE 150W　6　/　/　150　900　/

　　L21　立面　投光灯　HIT-TC-CE 70W　24　/　/　70　1,680　/

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航邮箱：cxh@alighting.com.cn

　　3.1.1、灯具L1，与入口台阶扶手栏杆结合，向侧下方地面投光。

　　LED光源，线性布置，每米不低于9W，光色为暖白色;

　　光源寿命50000小时以上;

　　布局时应考虑灯带的连续性与均匀性，无暗区无光斑

　　灯具需与扶手栏杆厂家结合进行节点设计，设计结果报与建筑师批准;

　　灯具与栏杆的整体防护等级为不低于IP65;

　　提供走线方案，本层内取电，通讯信号至地下一层消防控制室，集中控制;

　　通过数据网络，LED系统应具备多通道控制。

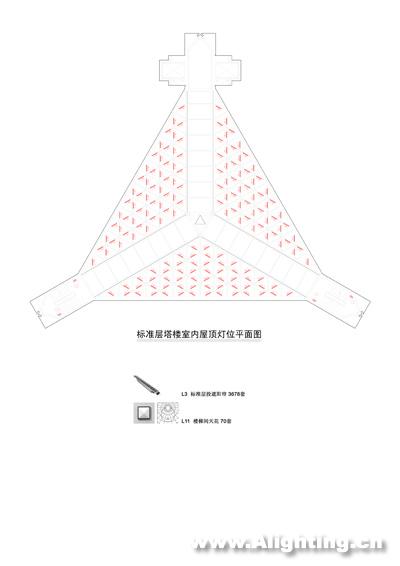

　　3.1.2、灯具L3，标准层遮阳帘提供洗光照明

　　具有IP20或以上的防护等级;灯具及与幕墙连接节点设计，需最终由建筑师批准;

　　光源需配置雕塑透镜，以达到洗光效果;

　　由于安装条件的限制，产品的更新、维护周期需较普通灯具长。所有LED灯具在生产时应经过最少8小时的上电测试。成品灯具有效寿命为连续工作5万小时或以上;

　　LED系统应具具备对红，绿，蓝光LED至少8位以上的数码控制能力，能产生一千六百七十万种或更多的颜色;

　　每个LED灯具或节点应具备唯一的独立地址。地址设定应可选择性的通过板载调码或者外部软/ 硬件实现;

　　LED灯具的每个地址或节点需单独、方便控制。厂商应提供可选择的厂家工程师现场监理及编程、测试服务。系统应具备扩容能力，而且在系统容量下的每一个LED灯具/地址都应通过独立的中央控制器控制;

　　灯具施工承包商应按照建筑要求提供完整的LED照明系统。该系统应由灯具产品公司制造或同等授权;

　　LED灯具必须在配套电器恒定电流输出下运行，不应有任何超过标称电压和电流的过载。

　　高功率LED灯具应使用一种或几种散热管理技术进行过热保护，例如：金属芯板，导热填缝材料及集成监控软件;

　　LED灯具应按相应的工作环境进行密封，测试，分级，无需任何附加的封装或密封。

　　11所有LED灯具上需要人工接线的连接都应设置反极性保护及过压保护，防止安装连接过程中出现反极性或短路情况的发生。

　　LED系统中所有涉及到安装和控制的产品，包括外围设备和软件都应由同一厂商提供。

　　电源/数据适配器的封装应具备最低IP20等级，以用于干燥环境提供走线方案;

　　本层内取电，通讯信号至地下一层消防控制室，集中控制;

　　通过数据网络，LED系统应具备多通道控制。

　　3.1.3、灯具L9，立面缝的照明

　　具有IP65或以上的防护等级;

　　灯具应有防眩光措施;

　　LED光源，线性布置，每米不低于15W，光色为暖白色;

　　光源寿命50000小时以上;

　　布局时应考虑灯带的连续性与均匀性，无暗区无光斑;

　　灯具需配合幕墙厂家进行节点设计，设计结果报与建筑师批准;

　　提供走线方案，多层集中取电，通讯信号至地下一层消防控制室，集中控制;

　　通过数据网络，LED系统应具备多通道控制。

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航邮箱：cxh@alighting.com.cn

　　3.1.4、灯具L10，安装于标准层夹层及下部室内，室内照明

　　具有IP20或以上的防护等级;灯具及与幕墙连接节点设计，需最终由建筑师批准;

　　光源需配置雕塑透镜，以达到洗光效果;

　　LED系统应具具备对红，绿，蓝光LED至少8位以上的数码控制能力，能产生一千六百七十万种或更多的颜色;

　　每个LED灯具或节点应具备唯一的独立地址。地址设定应可选择性的通过板载调码或者外部软/ 硬件实现;

　　灯具施工承包商应按照建筑要求提供完整的LED照明系统。该系统应由灯具产品公司制造或同等授权;

　　LED灯具必须在配套电器恒定电流输出下运行，不应有任何超过标称电压和电流的过载。

　　高功率LED灯具应使用一种或几种散热管理技术进行过热保护，例如：金属芯板，导热填缝材料及集成监控软件;

　　LED灯具应按相应的工作环境进行密封，测试，分级，无需任何附加的封装或密封。

　　所有LED灯具上需要人工接线的连接都应设置反极性保护及过压保护，防止安装连接过程中出现反极性或短路情况的发生。

　　LED系统中所有涉及到安装和控制的产品，包括外围设备和软件都应由同一厂商提供。

　　电源/数据适配器的封装应具备最低IP20等级，以用于干燥环境。

　　提供走线方案;本层内取电，通讯信号至地下一层消防控制室，集中控制;

　　通过数据网络，LED系统应具备多通道控制。

　　3.1.5、灯具L13，安装于立面，点状LED

　　具有IP65或以上的防护等级;

　　LED光源，点状，灯具功率不低于5W，光色为白色;

　　光源寿命50000小时以上;

　　灯具发光面有多个折射面(类似钻石)，材料为透明材质;

　　灯具需配合幕墙厂家进行节点设计，设计结果报与建筑师批准;

　　提供走线方案，本层内取电，通讯信号至地下一层消防控制室，集中控制;

　　通过数据网络，LED系统应具备多通道控制。

　　3.1.6、灯具L15，安装于塔尖玻璃体， LED投光灯

　　具有IP65或以上的防护等级;

　　LED系统应具备对红，绿，蓝光LED至少8位以上的数码控制能力，能产生一千六百七十万种或更多的颜色;

　　光源寿命50000小时以上;

　　灯具应具有泛光处理，灯具展开最大尺寸不应大于350mm

　　灯具需配合幕墙厂家进行节点设计，设计结果报与建筑师批准;

　　提供走线方案，本层内取电，通讯信号至地下一层消防控制室，集中控制;

　　通过数据网络，LED系统应具备多通道控制。

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航邮箱：cxh@alighting.com.cn

　　3.1.7、灯具L2，标准层下照轨道灯，室内重点照明

　　具有IP20或以上的防护等级，有完整的配件系统(扁光镜、柔光镜)，可自由调换;

　　低压卤素光源，可连续调光;

　　光源寿命2000小时以上;

　　灯具出光角度不应大于10度，

　　提供走线方案，采用照明控制系统集中控制方式，以实现调光效果;

　　3.1.8、灯具L5，一层水平主梁

　　具有IP20或以上的防护等级;

　　T5 2*54W 色温4200k

　　光源寿命8000小时以上;

　　灯具应具有防眩光措施，截光角度不小于30度

　　提供走线方案，采用照明控制系统集中控制方式，敷设220V电源及信号线，以实现调光效果;

　　3.1.9、灯具L6，一层下照轨道射灯

　　具有IP20或以上的防护等级，有完整的配件系统(扁光镜、柔光镜、遮光罩)，可自由调换;

　　金卤灯 70W

　　光源寿命12000小时以上;

　　有完整的配件系统(扁光镜、柔光镜、遮光罩)，可自由调换;

　　提供走线方案，采用照明控制系统集中控制方式,以实现开关效果;

　　3.1.10、灯具L7，一层钢架

　　具有IP20或以上的防护等级;

　　金卤灯 35W

　　光源寿命12000小时以上;

　　灯具出光角度可调

　　灯具需配合幕墙厂家进行节点设计，设计结果报与建筑师批准;

　　采用照明控制系统集中控制方式，实现开关功能;

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航邮箱：cxh@alighting.com.cn

　　3.1.11、灯具L8，标准层轨道上方

　　具有IP20或以上的防护等级;

　　T5 80W;

　　光源寿命8000小时以上;

　　灯具出光柔和;

　　出光角度可调;

　　提供走线方案，采用照明控制系统集中控制方式，敷设220V电源及信号线，以实现调光效果;

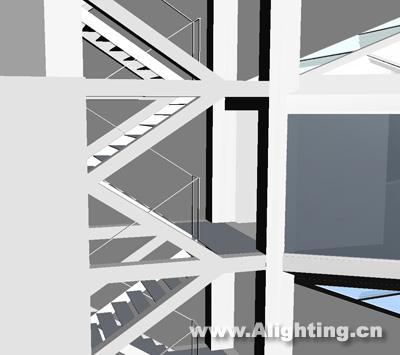

　　3.1.12、灯具L11，楼梯壁灯

　　具有IP65或以上的防护等级;

　　TC-D 13W;

　　光源寿命8000小时以上;

　　灯具出光柔和;

　　提供走线方案，采用照明控制系统集中控制方式，敷设220V电源及信号线，以实现调光效果;

　　3.1.13、灯具L12，标准层下层遮阳帘线性投光灯

　　具有IP20或以上的防护等级;

　　T8 2x54W;

　　光源寿命8000小时以上;

　　灯具出光柔和;

　　出光角度可调;

　　提供走线方案，采用照明控制系统集中控制方式，敷设220V电源及信号线，以实现调光效果;

　　3.1.14、灯具L14，塔尖

　　具有IP65或以上的防护等级;

　　金卤灯 35W;

　　光源寿命12000小时以上;

　　出光角度不大于13度，截光角度50度;

　　灯具需配合幕墙厂家进行节点设计，设计结果报与建筑师批准;

　　提供走线方案，采用照明控制系统集中控制方式，实现开关功能;

　　3.1.15、灯具L17，一层雨棚

　　具有IP20或以上的防护等级，

　　金卤光源 35W

　　光源寿命12000小时以上;

　　出光角度60度

　　灯具需配合幕墙厂家进行节点设计，设计结果报与建筑师批准;

　　提供走线方案，采用照明控制系统集中控制方式，实现开关功能;

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航邮箱：cxh@alighting.com.cn

　　3.1.16、灯具L18，室内轨道上照

　　具有IP20或以上的防护等级，

　　卤素光源 500W

　　光源寿命1000小时以上;

　　表面安装，具有偏出光特性

　　提供走线方案，采用照明控制系统集中控制方式，实现调光功能;

　　3.1.17、轨道L19，轨道上照

　　有完整的配件系统，能够适用与多种场合连接;

　　3.1.18、灯具L20，首层立面投光灯

　　具有IP65或以上的防护等级;

　　金卤灯 150W;

　　光源寿命12000小时以上;

　　出光角度不大于13度，截光角度50度;

　　灯具需配合幕墙厂家进行节点设计，设计结果报与建筑师批准;

　　提供走线方案，采用照明控制系统集中控制方式，实现开关功能;

　　3.1.19、灯具L21，立面投光灯

　　具有IP65或以上的防护等级;

　　金卤灯 70W;

　　光源寿命12000小时以上;

　　出光角度不大于13度，截光角度50度;

　　灯具需配合幕墙厂家进行节点设计，设计结果报与建筑师批准;

　　提供走线方案，采用照明控制系统集中控制方式，实现开关功能;

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航邮箱：cxh@alighting.com.cn

　　2、照明设计理念、方法等的创新点：

　　照明设计力图实现玻璃锥体的漂浮感，弱化竖向结构在视觉上对锥体的支撑。应用了如下方法：

　　锥体的立体感的实现。限于安装条件，灯具离被照射面(遮阳帘)距离近，为在视觉中形成均匀的面发光的效果，采用窄角度配置拉伸镜片的大功率LED的线型灯具，实现均匀的洗光效果;为了更凸现每个锥体的立体感，LED灯具选择上选用了无地址编码技术，也就是说每个灯具点都可以单独由网络技术控制亮度，色彩等参数。后期调试，通过电脑调整每个灯点的亮度，使锥体各面的亮度差异化，并形成视觉上的立体感。

北京奥运多功能演播塔夜景照明设计详解
