摘要:在举办奥运会这盛大活动时，国家体育场的夜景效果格外重要。不仅要考虑正常视点的外观形象，还要考虑直升飞机摄像从上空俯瞰的效果。特别需要指出的是，效果照明要突出建筑的独特性，使体育场主体成为醒目的地标。对于立面的效果照明而言，预期的夜景是通过对不同建筑原素的照明累积实现的，包括内层的柱子、红色的看台背面以及红色的核心筒外墙。

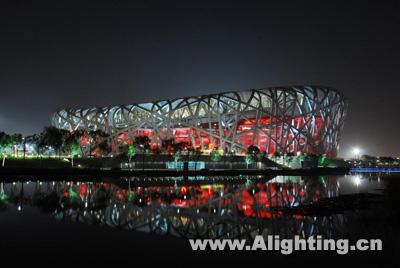

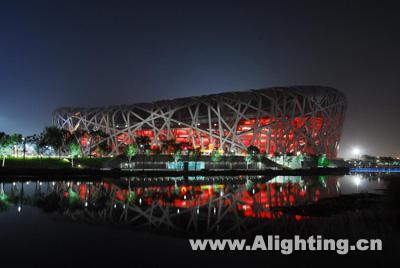

平日
项目名称
鸟巢外立面照明工程
设计单位
赫尔佐格和德默隆、ARUP 、中国建筑设计研究院、北京良业照明工程有限公司
施工单位
北京良业照明照明工程有限公司
业主单位
国家体育场有限责任公司
项目简介
在举办奥运会这盛大活动时，国家体育场的夜景效果格外重要。不仅要考虑正常视点的外观形象，还要考虑直升飞机摄像从上空俯瞰的效果。特别需要指出的是，效果照明要突出建筑的独特性，使体育场主体成为醒目的地标。

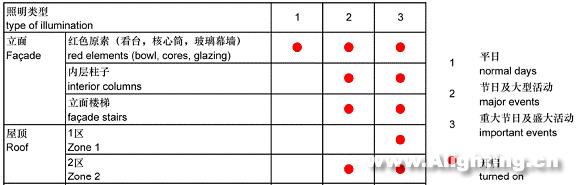

根据体育场使用的不同情况平日、节日及大型活动、重大节日及盛大活动等级别，分别设计不同的总体照明效果。体育场的功能照明也兼顾这个目标(包括体育照明，座席区的照明，以及使用特制吊灯的集散厅照明)。在功能照明的基础上，附加设置效果照明，从而实现总体的照明设计原则。
预期的夜景效果为，利用丰富的光线将体育场从内而外照亮，塑造出外层钢梁和柱子的剪影。产生很强的视觉效果，使建筑物在白天和夜晚具有截然不同的外观。立面和屋顶的处理手法是一致的。
对于立面的效果照明而言，预期的夜景是通过对不同建筑原素的照明累积实现的，包括内层的柱子、红色的看台背面以及红色的核心筒外墙。
对于屋顶而言，起辅助作用的效果照明灯具安装在屋顶内部，从而形成全面发光的效果。通过开关对两个区域进行照明控制，可以实现不同的效果。
为实现上述效果，安装照明设备如下：
核心筒墙面为体现中国红效果，采用定制LED洗墙灯照明;
外层钢结构，采用非对称投光灯;
屋顶膜结构，在屋顶膜结构内部安装非对称投光灯照射;
大楼梯，在楼梯两侧安装非对称荧光灯，提供功能照明。

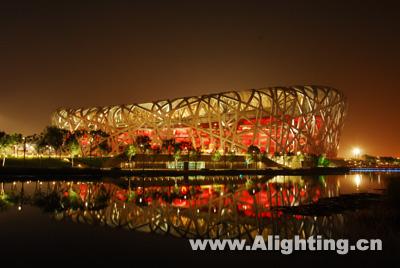

为迎合重大节日气氛，在原有金卤投光灯的基础上安装相同数量的高压钠灯，实现金色鸟巢效果。
如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

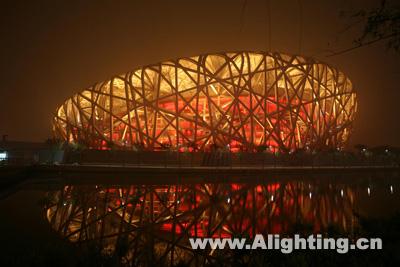

平日
项目详细内容
1、详细的照明技术指标(包括照明质量与数量)：
1)、核心筒墙面：墙体层度4.8米，净高4.5米。平均照度Average =190.0lux，最大值Maximum =411lux，最小值Minimum =78.9lux，均匀度Min/Avg Ratio=0.47;
2)屋顶PTFE的平均照度=80 lux，亮度从上方看约为15cd/m2，从下方看约7.5cd/m2;
3)看台背面平均照度：其中1-5层约80lux;6层以上约120lux。
设计负荷：设计总负荷为761.0kw，其中分为两个场景黄色或白色+红色，两个场景不能同时运行，取其中的一种模式运行，黄色场景最大用电量为490.0kw，白色场景的最大用电量为447.0kw。
照明控制：
场景1：约180kw;
场景2：约380kw;
场景3：约447kw。
灯具清单：
如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

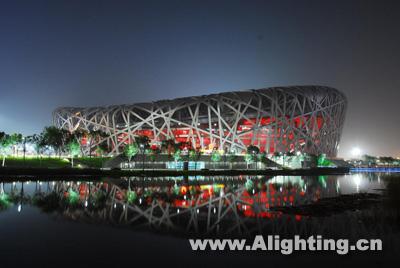

平日
2、照明设计理念、方法等的创新点：
国家体育场建筑外形富有张力，美观大方。随机编织的钢结构形似鸟巢，内侧的红色核心筒及看台背板展现了运动的激情和中国红特征。
鸟巢夜景照明方案紧紧抓住了中国红的主题，利用红墙外侧的空间，营造钢结构剪影的效果，再次突显鸟巢的中国文化情结。
不同主题相互穿插、呼应，展现出多姿多彩的国家体育场夜景氛围：开闭幕式或在重大节日时，可配合烟花等媒体，展示金碧辉煌的庆典场景;通过调整动态效果的速率，并增加外层钢结构和膜结构的照明，过渡到比赛期间的动心的激情 主题，渲染比赛的激烈场景等。
创新点：
1)主要采用新型LED灯具，对红色墙面的动态效果作强化表现，使鸟巢照明效果展现出呼吸、活力的场景主题。
红色还原性更好;
亮度更高，均匀度更好;
灯具尺寸更小;
灯具排布更紧密，更规整。
2)在照明控制方面，总控制系统采用智能照明控制系统--EIB现场总线，鉴于国家体育场占地面积大的特点以及它的重要性，因此采用2个集中控制中心进行集中化灯光照明控制。利用EIB的控制优势与其便捷、灵活的拓扑结构，集中化控制主机可以连接到系统的任意一条支线或者主线上。当一台控制主机发生无法控制的情况时，可以使用另一台控制主机进行灯光控制，从而不影响正常的灯光照明控制。系统模块记忆的预设置灯光场景，不因停电而丢失;且每个智能照明控制模块应有断电后再来电时切换为任意所需开灯模式的功能。系统模块场景渐变时间可任意设置，以保证场景切换满足各种使用要求。具有手动拨钮开关，便于线路检修以及总线系统故障时手动操作。控制器应具有状态反馈功能、过载报警、漏电报警、回路电流监测、灯使用累计时间等功能。EIB系统为总线制分布式控制系统，系统的各个功能模块之间可以通过总线直接通信，某个模块或支线的故障不会影响整个网络的运行。可以实现系统的自动控制和现场的手动控制，互相切换时不需要增加控制设备。而且EIB系统是开放性的标准，可以和BMS系统连接等。
如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

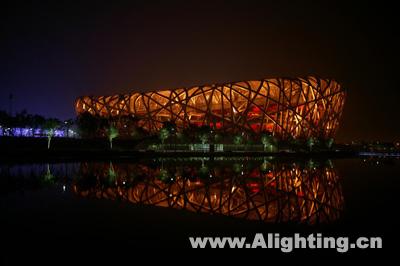

平日
3、照明设计中节能措施：
一、高效光源的选用：
照明能否节能主要取决于灯的效率。各种照明设施应与作业性质和环境配合，充分发挥光源的效率。合理选用光源，常规产品选用节能型光源。设计方案中选用新型固态光源LED。
其特点：高亮度点光源、可辐射各种色光和白光、0~100%光输出(电子调光)、寿命长(长时间维持高亮度)、耐冲击和防震动、无紫外(UV)和红外(IR)辐射、低电压下工作(安全)、日常运行费用较低。所以是一种及节能又安全的光源。
二、节能灯具的选用：
灯具的效率和配光对节能影响很大，合理的选用灯具可使耗电量下降，大大降低运行费用。
1、 选用利用系数高的灯具;
2、 选用配光合理的灯具，根据鸟巢特殊的建筑结构选用合适配光的灯具，如，投光灯选用非对称灯具，是的有效光通都落到有效的被照面上。
3、 选用材料好的灯具：灯体、反射罩等，尤其铝反射罩表面要进行阳极氧化，防止灯具老化，减少日后维修维护费用。
三、控制方面：
本工程总照明系统均采用智能照明控制系统--EIB现场总线，对户外景观照明进行时间控制、定时控制和光线感应控制。系统还可实现中央控制及监控、时间控制、远程控制、移动感应控制、光线感应控制及定时控制等功能，实现照明系统的智能管理。所有设备用总线连接，系统连接采用星型或树型结构，以提高系统的可靠性,并节省安装、维护成本。
如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

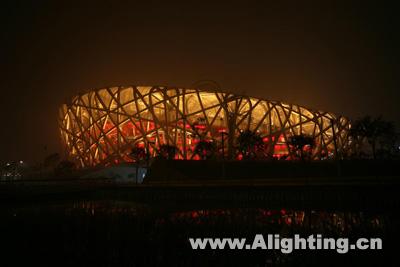

辉煌
4、设计中使用了哪些新技术、新材料、新设备、新工艺：
主要采用了红白黄三种光色混合技术表现中国红，并通过控制各种光的输出获得不同的表现效果，结合控制系统可以在项目的运用过程中无级表现纯红光和橘红之间的切换。

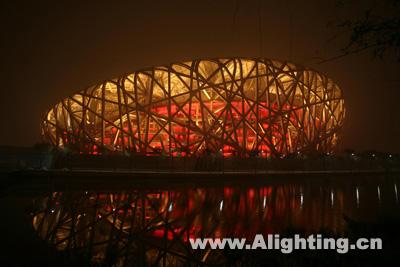

辉煌
5、照明设计中使用了那些环保安全措施：
1)功能的环保安全措施：指照明质量可靠性，灯具在照明时尽量减少或杜绝眩光，在选取灯具时，充分考虑灯具的投射角度、投射范围、合理控制光线，使人们不论在地面还是在其它高层建筑中工作活动，均没有很强烈的眩光。所用照明设备均达到国家相关规范的认证，灯具的防护等级均为IP65以上，电气等级III级。如，选用的OSRAM大功率LED其合理的控光，有效的保证眩光和溢散光。
2)结构环保安全措施：所有照明设备(包括电器部分)均采用高强度的结构设计：安装方面采用很强的固定件，使设备不会因风吹等自然因素而导致螺丝松动或灯具、管线的脱落。
3)材料环保安全措施：所有照明设备均选用国家优质材料无毒、防火、绝缘、耐腐、耐高低温、耐老化的材料，有效延长使用生命，不至于断期内出现漏电，设备坠落等事故。
4)电气设计环保安全措施：所有照明设备均做完全接地处理，如控制箱安全接地、灯具外壳接地、管线和线槽的接地处理等。选用的电器部件均符合国家安全标准，如，选用的OSRAM大功率LED投光灯其配有欧洲进口OT75/120-277/24E驱动电源，安全特性符合EN60598,EN61347-2-2,UL1310,UL48,UL879A等标准，而且具有空载保护、短路保护、过载保护、过热保护等。

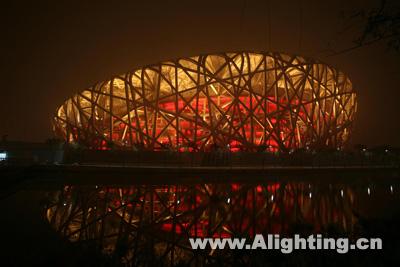

辉煌
业主单位意见
鸟巢外立面照明工程全部竣工并且验收合格，达到了预期设计照明效果。
如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

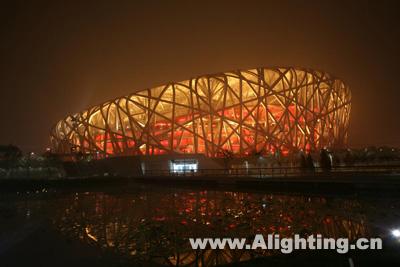

辉煌
辉煌
辉煌
如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn
辉煌
辉煌
