摘要:在改造四合院的过程中,自然光线和人工光线被结合起来。进入院落中心有两条路径,一条经由影壁、木门,穿过竹林,通过有花窗的墙进入到院落中心。在这条路径中,影壁和木门用不同的光色被区分,从而产生不同的视觉感受。

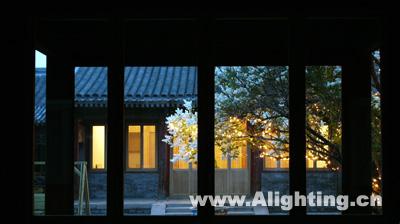

四合院(赛恩提供)
项目名称
蔡国强住所改造照明工程
设计单位
北京赛恩电气安装工程有限公司/北京优雅士照明设计
施工单位
北京赛恩电气安装工程有限公司
业主单位
受朱锫建筑事务所委托
项目简介
蔡国强的住宅是一个四合院改造项目,通过使用传统的材料、结构和技术,依靠当地的手工艺和工人,修复了一个传统的四合院。
本项目的建筑设计师是有现代著名建筑大师朱锫领导的设计团队。该住宅的改造设计获得了由香港设计中心颁发的亚洲最具影响力大奖最高荣誉设计大奖及亚洲优异设计大奖。
这是一个为艺术家设计的住所,需要对中国传统的四合院展开一系列的修复工作,并在院内增建一个新的建筑体。因所处位置特殊,这个项目非常具有挑战性:它距离城和北京大学原址都很近,增建的部分对周围的环境、近的胡同,以及内部的庭院结构来说都很敏感。
由朱锫工作室提供:
在这个项目中,我们发展出-再生的概念,尝试使当代的建筑体与传统的结构得以共生。由于将传统形式融入当代城市的难度很大,北京的历史核心正在从于现代发展,传统形式的现代价值已经与产统语境发生了离。但现代的建筑还是可以吸收那些曾经使用过的语汇,同时提供现代的功能。使用传统的材料、结构和技术,靠当地的手工艺人和工人,传统的四合院被修复成原样。双庭院结构转变为展现南向建筑的空间。由于年代太久,室内用原始的地、墙面和露的结构进行了新。新增加的建筑体,悬浮在较大的南院中,面对着传统结构的建筑,与过去开启了一场对话。这个无形的建筑体与旧建筑相对又相。它从院墙独立出来,因而对旧建筑产生了最小的影响且非常轻盈。玻璃和等相待材料贯穿于建筑之中,它们通过自身的反射性向旧建筑表示着意。
相对于原建筑的定结构和传统功能,改造后的住所包了新的现代功能,是一个具有弹性的多功能空间,用时又是一个艺术家工作室。同时,轻盈而近无形的新建筑体与沉重而强的旧建筑体也形成了对比,又在形式、尺度和功能上形成了互相充的效果。
如果你有详细的图文案例需要展示,阿拉丁照明网案例频道为你提供这个平台。联系人:陈晓航 邮箱:cxh@alighting.com.cn
四合院(赛恩提供)
项目详细内容

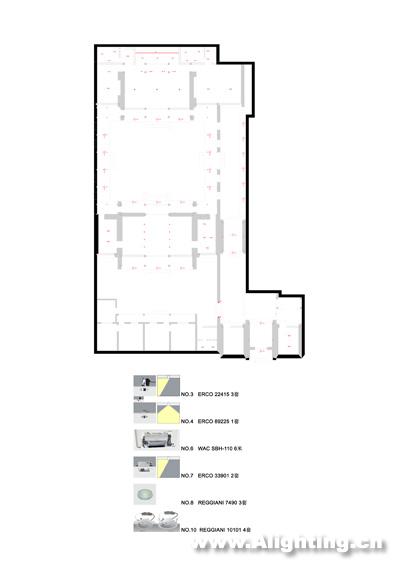

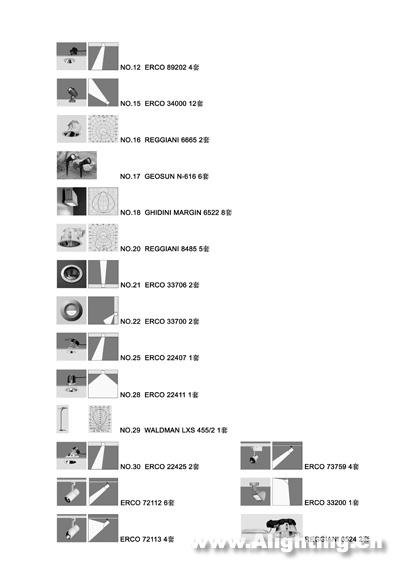

1、详细的照明技术指标(包括照明质量与数量):
NO. 名称 位置 作用区域 光源 数量 厂牌型号 备注
W3 茶室筒灯 茶室 QT12-ax 50W12V 2 ERCO22415 /
W6 茶室氙气轨道 茶室 氙气灯珠5W/个 6米 W.A.C SBH-110 1米10个灯
W7 壁灯 主卫+客卫 QT-DE12100W230V 2 ERCO33901 /
W8 筒灯 主卫 QR-C35W12V 1 REG 7490 /
W9 筒灯 主卫 QR-CB35W12V 2 ERCO89202 /
W10 筒灯 主卫+客卧 QR-CB35W12V 2 REG10101 /
W12 筒灯 客卫 QR-CB 35W 12V2 ERCO 89202 /
W15 投光灯 庭院挑檐 QT12-ax 20W12V 10 ERCO34000 /
W16 轨道 起居室 / 14 ERCO78342 /
W17 插泥灯 庭院竹林 冷光灯35W 6 GEOSUN N-615 /
W18 侧壁灯 庭院周边 2*TC-D13W 8 GHIDINI MARGIN6522 /
W19 筒灯工作室 QT12-ax 50W12V 8 ERCO72102 /
8 ERCO 77185 /
W20 侧壁灯 二门 LED0.5W30VDC 2 ERCO33770 /
W21 筒灯 公卫+保姆 EC-DE(TC-DEL)2*18W 4 REG8485 2个光源
W25 筒灯 主卧+客卧室 QR-CB50W12V 3 ERCO22407 /
W26 筒灯 厨房 QT12-ax75W12V 1 ERCO22415 /
W27 筒灯 储藏室 QT12-ax50W12V 1 ERCO22415 /
W28 筒灯 QR-CB 50W 12V 1 ERCO 22425 /
W30 筒灯 厨房 QR-CB50W12V 1 ERCO22425 /
/ 投光灯 客厅 QT12-ax50w12V 2 ERCO72113 /
/ 投光灯 QT12-ax50w12V 4 ERCO73759 /
/ 调光控制系统 主房 / 2套 LUTRONGE3000 /
如果你有详细的图文案例需要展示,阿拉丁照明网案例频道为你提供这个平台。联系人:陈晓航 邮箱:cxh@alighting.com.cn

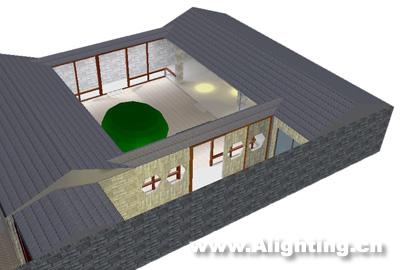

四合院(赛恩提供)
2、照明设计理念、方法等的创新点:
在改造四合院的过程中,自然光线和人工光线被结合起来。

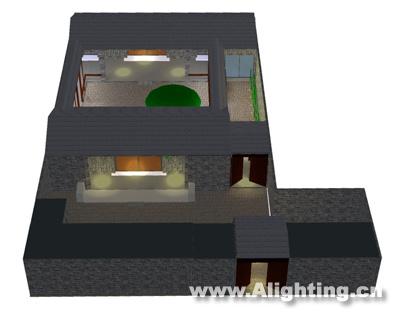

进入院落中心有两条路径,一条经由影壁、木门,穿过竹林,通过有花窗的墙进入到院落中心。在这条路径中,影壁和木门用不同的光色被区分,从而产生不同的视觉感受。

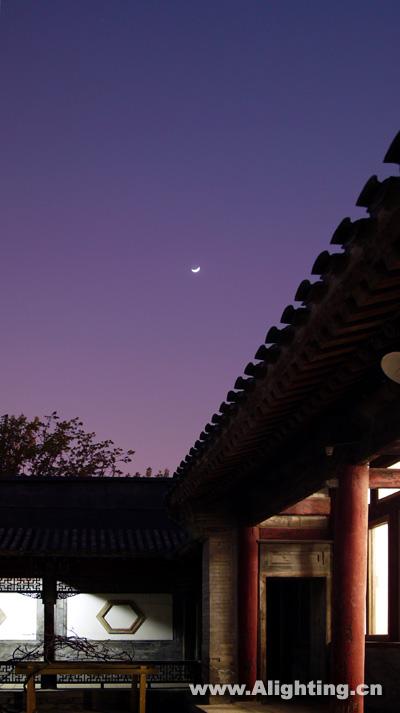

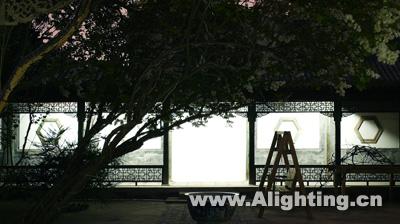

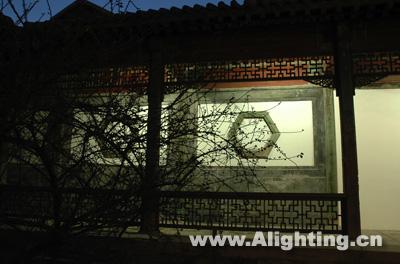

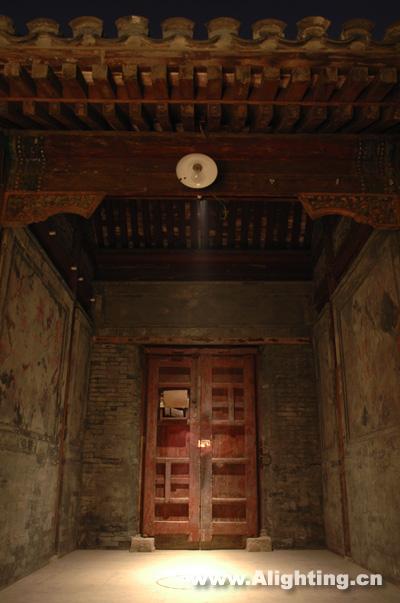

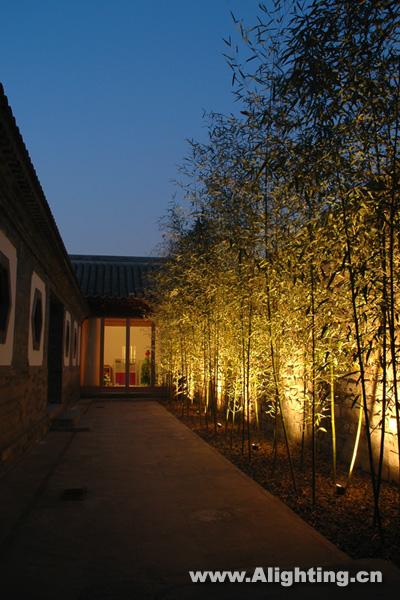

木门的照明选择了低压卤素光源,同时防止在门上留有扇形的光晕。门的左侧,回廊的墙面上有花窗,门的右侧,沿墙植栽的是一片竹林。设计师将竹林投亮,竹叶的影子映照在飞橼上,一条动态的光墙,延伸至远端主人的卧室和书房。而回廊的花窗由内部照明投射出静静的月光。

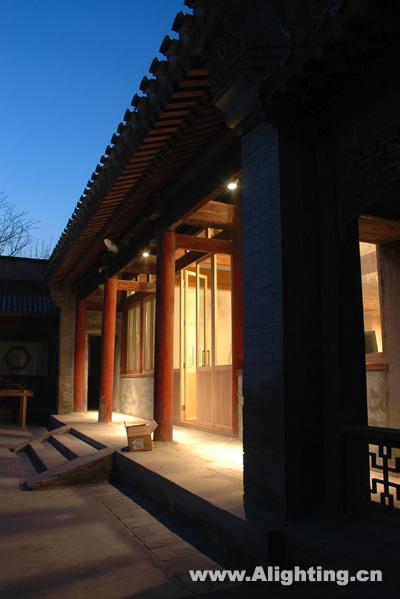

另外一条路径穿过月亮门进入一进的房间,再由房间北侧门进入到中心院落。这条路径上,通过光的亮度的递进强化了中心院落。檐下暗藏的灯具向门和窗墙下部及地面投光。二进的环廊,采用偏高色温的低瓦数荧光灯具来进行墙面照明。
如果你有详细的图文案例需要展示,阿拉丁照明网案例频道为你提供这个平台。联系人:陈晓航 邮箱:cxh@alighting.com.cn
二进的正厅内,一款特制的吊灯为室内提供了基础照明,这款灯由一块透明面板固定电线,参差不齐地吊起一串原型灯泡,最上方还设置了若干朝上的灯泡,将天花微微照亮。小灯泡开放的瞬间,红色灯丝如绽放的烟火,主人与焰火之间难解的缘分悄然显现。
如果你有详细的图文案例需要展示,阿拉丁照明网案例频道为你提供这个平台。联系人:陈晓航 邮箱:cxh@alighting.com.cn
四合院(赛恩提供)
3、照明设计中节能措施:

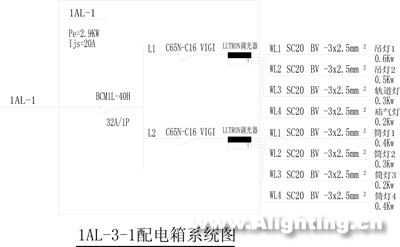

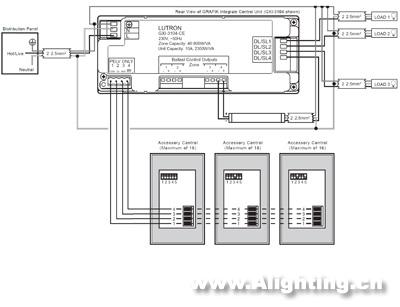

LUTRON 调光控制系统的应用。
室外照明中:ERCO led 洗光地面灯具,单支不超一瓦;出檐下照明灯具为12v, 20W,35W,50W三档。回廊内灯具光源为2*13W荧光灯。
四合院(赛恩提供)
如果你有详细的图文案例需要展示,阿拉丁照明网案例频道为你提供这个平台。联系人:陈晓航 邮箱:cxh@alighting.com.cn
4、设计中使用了哪些新技术、新材料、新设备、新工艺:

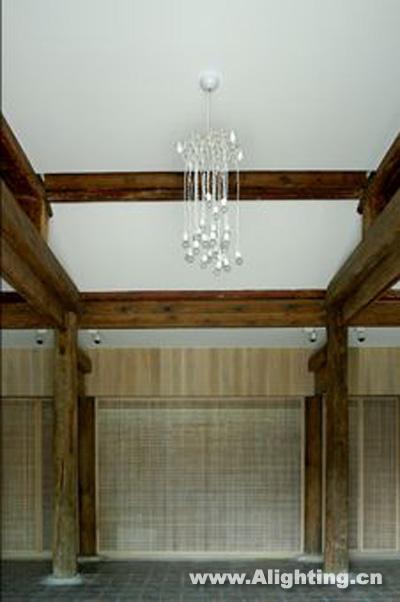

四合院二进的正厅中,一串特制的吊灯看似简单,实则经过了缜密的设计。一块透明面板用来固定电线,参差不齐地吊起一串圆形灯泡。灯泡之间的距离经过了细密的考虑,不能影响散热。最上方还设置了若干向上的灯泡,将天花微微照亮,使空间内的光线显得非常柔和。

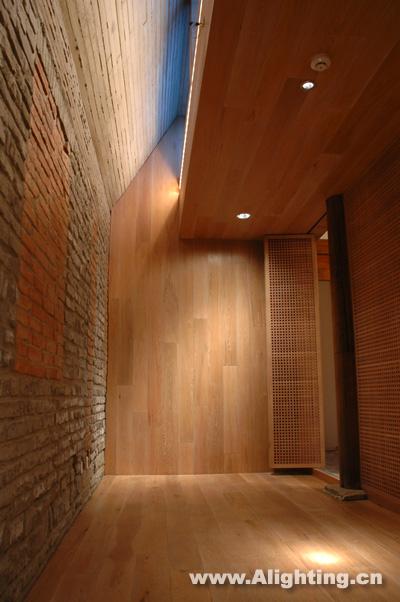

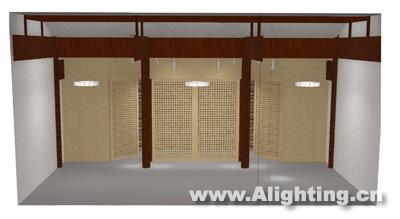

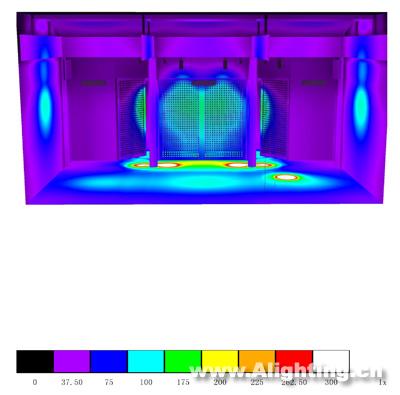

低压卤素窄角度投光灯具和拉伸镜片的组合运用来实现多种不同效果,包括洗墙效果等在室内、外的应用。比如:室内客厅,只用到一款灯具,它需要提供基础照明,墙面洗墙照明,和重点照明。完成这些就是通过拉伸镜片与灯具的组合。
四合院(朱锫工作室提供)
5、照明设计中使用了哪些环保安全措施:
古建出檐处所用等距都是12v低压灯具,功率最大只有50w。并且选用的是erco 品牌,灯具外表温度非常低,不会对木构有任何威胁。
四合院(朱锫工作室提供)
四合院(朱锫工作室提供)
