项目名称

　　重庆市江北区观音桥商圈

　　设计单位

　　重庆大学城市规划与设计研究院

　　施工单位

　　深圳市金照明实业有限公司

　　业主单位

　　重庆市江北区观音桥商圈管理办公室

　　项目简介

　　一、观音桥商圈简介及现状分析

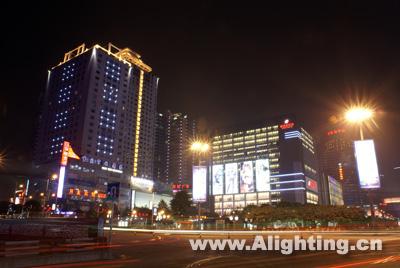

　　重庆观音桥商圈属全国十大著名商业街，经多年建设，其夜景照明已呈现出非常热烈的商业氛围;但由于缺乏整体规划，夜景照明画面呈失控状态。本次设计拟对商圈各重点建筑照明进行规划控制，使夜景照明呈现出明暗相宜、动静适度的画面。

　　二、规划设计范围

　　规划范围包括商圈范围内夜景照明总体规划(含用灯建议和施工图指导)及中信大厦、未来国际、重百现代广场及贸业时代广场、观音桥雕塑五个重点建、构筑物的夜景照明施工图设计。此次规划中部分建筑的裙房门头广告照明已存在，对其进行保留，规划仅对其建筑主体进行了夜景照明设计。本次照明规划中不包括道路及景观照明。

　　三、规划、重点单项设计的基本特色

　　1. 规划思路

　　由于本次规划范围内建筑物大多已完成夜景照明建设，此次规划旨在通过合理的规划、设计、改造提升商圈的夜景整体品质，从而提高商圈的活力并进一步带动商圈的发展。考虑到规划期为五年，注重设计实施的现实性，通过考察对建筑物分别实行保留、改造、重新设计的处理。

　　2. 规划、重点单项设计控制

　　由于种种原因，以往重庆市的夜景照明工程多由照明施工企业来完成，缺乏专业照明设计人员的参与，且使用灯具质量较差。而此次设计首次实现了从照明规划到施工图、照明设施质量、照明效果的全程把控。在设计实施过程中，首先，由设计方向业主提交灯具品牌建议书，以保证所用灯具均为名优产品。其次，聘请重庆市质量技术监督局高级工程师对所有灯具、施工工艺进行全程技术监督，施工过程中对灯具进行进货前、安装前、安装过程中的全程检验控制，有效地保证了产品质量及施工工艺水准。

　　通过从规划到施工图的全程跟进，设计人每周到现场指导次数超过12次。优质的设计服务保证了最终效果与设计方案的良好的吻合度和较高的完成度。

　　3、成本控制

　　与一线城市商业中心相比，本次商圈照明工程造价控制较为严格。此次规划范围内大量重点建筑为商住楼，照明载体条件较差，不宜过多投入。如金鹏旺角三栋建筑工程造价为30万，而俊豪名居25万，北辰艺术22万，重点建筑如中信大厦总造价也控制在90万以内，由于设计时抓住了建筑物的特点，在造价较低的情况下取得了良好的夜景照明效果。

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

　　项目详细内容

　　1、详细的照明技术指标(包括照明质量与数量)：

　　1.1 规划

　　亮度分级

　　本次规划中将亮度划分为四个相对等级，最高为4、最低为1。根据重庆市地方标准《城市夜景照明技术规范》(DB50/T2342006)的有关规定，同时考虑节能和环保要求，特规定亮度分级是：4级的对应亮度绝对值(维持值)为25cd/m2，3级、2级、1级对应的亮度绝对值分别为15cd/m2 、10cd/m2 、5cd/m2 。规划中根据建筑的位置及重要性来划分建筑的亮度等级，对于保留建筑，根据实测确定应属的亮度等级。例如，嘉年华大厦已做夜景照明，由于其照度已达到四级，因此将其归为四级。

　　1.2 重点建筑技术指标

　　重点建筑照明施工中使用灯具主要灯具生产厂商： AD、胜亚、杰友升、DECO、乐雷、鼎立、华格。

　　1.2.1 未来大厦

　　1) 功率

　　未来大厦建筑高度235m，建筑面积约140000㎡，共45层。

　　总用电负荷：146.8kw(包含顶部室内灯具部分);

　　单位功率密度：4.9w/㎡(包含顶部室内灯具部分);

　　单位功率密度：3.7w/㎡(不包含顶部室内灯具部分);

　　A、平时状态单位功率密度(顶部照明开启)：

　　0.9w/㎡(包含顶部室内灯具部分);

　　B、一般节假日状态单位功率密度(顶部照明+楼身LED点光源开启)：

　　1.2w/㎡(包含顶部室内灯具部分);

　　C、重大节日状态单位功率密度(所有灯具开启)：

　　4.9w/㎡(包含顶部室内灯具部分)。

　　2) 实测亮度

　　顶部照明平均亮度： 28.3cd/m;

　　主体侧立面平均亮度： 22.4cd/ m ;

　　主体底部平均亮度： 16.9cd/ m;

　　(注：以上均为现场实测结果)

　　3) 数量、用途表

　　分类　序号　编号　图例　灯具名称　光源/光色　光源及功率　数量　备注　用途

　　投光灯　1　TG-1　　投光灯150a　5200K　金卤灯150W　28盏　光束角根据现场试验效果确定，带防眩光罩，IP65，光源额定寿命≥10000h。　5、6层外墙泛光照明。

　　　　　　2　TG-2　　投光灯150b　5200K　金卤灯150W　1盏　极窄配光，IP65，光源额定寿命≥10000h。　大厦顶部装饰物泛光照明。

　　　　　　3　TG-3a　　投光灯250a　5200K　金卤灯250W　2盏　极窄配光，IP65，光源额定寿命≥10000h。　大厦顶部装饰物泛光照明。

　　　　　　4　TG-3b　　投光灯250b　5200K　金卤灯250W　6盏　窄配光,光束角8～12,带防眩光罩，IP65，光源额定寿命≥10000h。　大厦入口泛光照明。

　　　　　　5　TG-4　　投光灯1000　5900K　金卤灯1000W　2盏　极窄配光，IP65，光源额定寿命≥10000h。　大厦外立面泛光照明。

　　地埋灯　1　DM-1　　地埋灯250　5200K　金卤灯250W 　8盏　窄配光,光束角8～12,带防眩光罩，IP65，光源额定寿命≥10000h。　大厦入口泛光照明。

　　LED　1　LEDDG　　LED点光源　6000K　LED5W　1563个　IP65，光源额定寿命≥50000h。　7至42层外立面装饰照明。

　　　　　2　LEDXQ-1aLED　　洗墙灯内1000　6000K　LED18W　62盏　IP65，光源额定寿命≥30000h。每盏长1000mm。　43层以上内透光照明。

　　　　　3　LEDXQ-1bLED　　洗墙灯内1200　6000K　LED22W　202盏　IP65，光源额定寿命≥30000h。每盏长1200mm。　43层以上内透光照明。

　　　　　4　LEDXQ-2LED　　洗墙灯外1200　6000K　LED22W　431盏　IP65，光源额定寿命≥30000h。每盏长1200mm。　43层以上内透光照明。

　　　　　5　LEDXGLED　　线条灯　6000K　LED24W/m　179.2米　IP65，光源额定寿命≥30000h。　大厦外立面装饰线脚装饰照明。

　　　　　6　LEDTZ-1LED　　特制发光带400　琥珀色　LED30W/m　1415米　IP65，光源额定寿命≥50000h。每米50个LED点光源，每个0.5~0.6W(小功率LED集成)。　7至34层外立面装饰照明。

　　　　　7　LEDTZ-2LED　　特制发光带600　琥珀色　LED105W/m　427.2米　IP65，光源额定寿命≥50000h。每米35个LED点光源，每个3W，(小功率LED集成)。　43层以上外立面装饰照明。

　　室内洗墙灯　1　XQ-1　　节能洗墙灯54　6000K　节能灯54W　68盏　可调光，光源为超高亮度荧光灯。IP65，光源额定寿命≥8000h。　43层以上内透光照明。

　　　　　　　　2　XQ-2　　节能洗墙灯108　6000K　节能灯254W　170盏　可调光，光源为超高亮度荧光灯。IP65，光源额定寿命≥8000h。　43层以上内透光照明。

　　航空障碍灯　1　HK　　航空障碍灯　　　2盏　　 大厦顶部功能性照明

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

　　1.2.2 中信大厦

　　1) 功率

　　未来大厦建筑高度99m，建筑面积约55165㎡，共26层。

　　总用电负荷：36kw;

　　单位功率密度： 2.06w/㎡;

　　A、平时状态单位功率密度(特制发光带+侧立面泛光灯+壁灯不开启)： 1.05w/㎡

　　B、一般节假日状态单位功率密度(只有侧立面泛光灯+壁灯不开启)： 1.3w/㎡

　　C、重大节日状态单位功率密度(所有灯具开启)： 2.06w/㎡

　　2) 实测亮度

　　顶部照明平均亮度： 14.1cd/m;

　　主体侧立面平均亮度： 13.1cd/ m ;

　　主体底部平均亮度： 13.5cd/ m。

　　(注：以上均为现场实测结果)

　　3) 数量、用途表

　　分类　序号　编号　图例　灯具名称　光源/光色　光源及功率　数量　备注　用途

　　投光灯　1　TG-1　　投光灯400(极窄)　5200K　金卤灯400W　11盏　极窄配光, 带防眩光罩，IP65，光源额定寿命≥10000h。　大厦外立面泛光照明。

　　　　　　2　TG-2　　投光灯400(窄)　5200K　金卤灯400W　10盏　宽配光, 带防眩光罩，IP65，光源额定寿命≥10000h。　大厦外立面泛光照明。

　　LED　1　LEDDG　　LED点光源　6000K　LED20W　80个　IP65，光源额定寿命≥50000h。　25层外立面装饰照明。

　　　　　2　LEDXQ-1　　LED洗墙灯1200　6000K　LED22W　138盏　IP65，光源额定寿命≥30000h。每盏长1200mm。　8至26层内透光照明。

　　　　　3　LEDXQ-2　　LED洗墙灯1500　6000K　LED28W　19盏　IP65，光源额定寿命≥30000h。每盏长1500mm。　8至25层内透光照明。

　　　　　4　LEDTZ-1　　LED特制发光带200　蓝色LED18W/m 　52.2米　IP65，光源额定寿命≥50000h。每米30个LED点光源，每个0.5~0.6W(小功率LED集成)。　2至7层外立面装饰照明。

　　　　　5　LEDTZ-2　　LED特制发光带300　蓝色LED24W/m　339米　IP65，光源额定寿命≥50000h。每米40个LED点光源，每个0.5~0.6W(小功率LED集成)。　25层以上外立面装饰照明。

　　壁灯　1　BD　　壁灯　6000K　金卤灯150W　5盏　IP65，光源额定寿命≥10000h。　1层外立面装饰照明。

　　2、照明设计理念、方法等的创新点：

　　2.1 规划控制

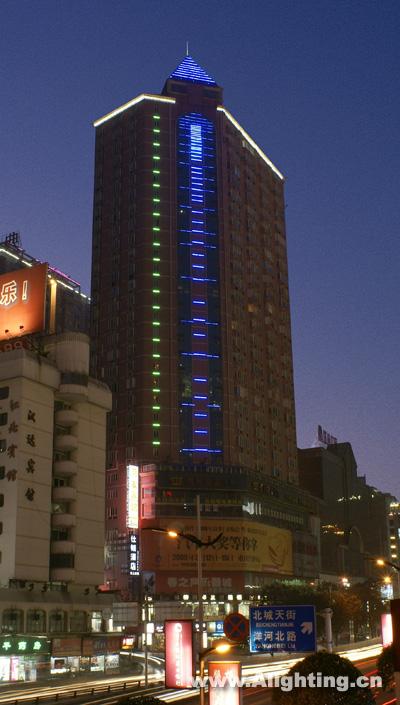

　　由于轮廓灯造型单薄，表现力差，维护量大等缺点，此次规划中未采用单调的轮廓灯照明，根据建筑物造型特点使用泛光、内透光等多种照明手法进行表现，解决了商业区传统照明手法较为单一的问题。如根据中信大厦造型特点，使用了特制发光带、极窄配光投光灯、荧光洗墙(内透)灯及壁灯等多种灯具对其进行全方位多层次立体照明手法。

　　2.2 光色控制

　　商圈整体光色以黄、白两色为基调，但考虑到当地群众对色彩的偏好和建筑立面固有色彩，极少数建筑物中使用了蓝色LED光带;对于商住楼的照明，注意成本及光污染控制，弱化立面整体照明，突出顶部，光色以黄白光为主;色彩照明则由建筑顶部标志照明及商业裙房广告、店招照明完成。光色控制使商圈整体照明更为纯净而不失热烈，受到当地群众的一致认可。

　　2.3 设计思路

　　对于地标性建筑，依据尊重建筑物立面造型、结构的设计思路，选择多种照明手法。如未来国际大厦及中信大厦设计中采用了特制发光带，突出了设计师表现重点构件的思路。

　　3、照明设计中节能措施：

　　3.1 管理中控

　　对商圈夜景照明分级控制，分为重大节日(包含重大庆典活动)一般节日及平日三级，采用智能集中控制，灵活机动且有效节约用电量。

　　3.2 亮度分级

　　根据建筑所处位置及其重要性将规划亮度划分为四个相对等级。既有效节约用电，又使得夜间整体画面产生合理的明暗关系，主次分明，创造出良好的艺术效果。

　　3.4 照明方式

　　此次规划中建筑底层裙房主要以采用广告、LOGO照明以及功能性照明形成的自然内透光照明为主;中部弱化，除地标性建筑外，主要利用自然内透光或使用LED点状光源表现立面中部。

　　部分建筑物阳台照明通过阳台灯的统一安装、统一控制将功能性照明与景观照明相结合，达到良好夜景效果的同时有效节约资源。

　　3.3 LED灯具

　　灯具选用方面大量使用LED灯具，如用于未来国际大厦及中信大厦的LED特制灯带，用于茂业时代广场、北辰艺术大厦等建筑物的LED壁灯。在保证夜景照明效果的前提下将用电量控制在较低的数值内。

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

　　4、设计中使用了哪些新技术、新材料、新设备、新工艺：

　　4.1 LED特制发光带

　　在未来国际大厦与中信大厦的设计中，结合其立面构图特点设计出与其充分契合的LED特制发光带。特制光带构造轻薄、有良好的通透性，对日景效果无不良影响;光带安装制作考虑了材料热胀冷缩特性，最大程度确保了安全性与灯具使用的耐久性。

　　4.2 角灯

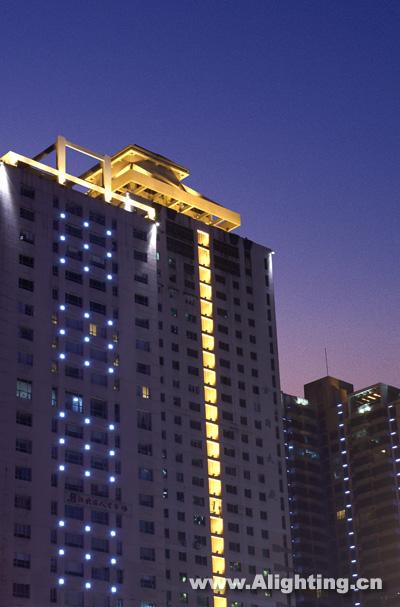

　　在建筑物顶部安装角灯，自上而下进行投光照明，突出建筑物挺拔的视觉效果。此次规划中重点商住楼金鹏旺角大厦、俊豪名居、北辰艺术大厦均使用了角灯，效果良好，对建筑室内无影响。

　　4.3 现场实验

　　在灯具正式安装前进行多次实验，测试其亮度、色温、光束角等多项指标，保证其完全满足设计要求。

　　4.4 施工协调

　　本次规划所涉及的均为已建成建筑，协调业主关系是项目能否实现的关键。如未来国际大厦涉及到独立业主100多家，顶部特制发光带的安装方式即通过与多家业主多次协商确定，最终将灯具隐藏在结构柱后，既不影响采光和视野，又保证了设计效果。此次规划施工期仅为一个半个月且所有建筑均处于正常使用状态，施工及配合难度极大，但通过各方努力，较好地实现了最初的设计意图。

　　4.5 灯具安装

　　LED壁灯、特制发光带的安装均结合建筑造型特点，利用窗间墙、构架等，避免了对窗的遮挡和对用户造成影响。灯具隐藏性较好，尽可能做到建筑立面最小干扰原则。如未来国际大厦入口投光灯的安装，制作与原建筑基座材质完全相同的多功能灯槽，使其与原构件完全融为一体。

　　4.6 光源光色

　　部分灯具通过镀膜等技术处理，使光色产生细微的变化：如中信大厦壁灯及未来国际大厦荧光洗墙灯均进行了镀膜处理，使光色层次更为丰富。避免了因单一黄、白光可能带来的光色单调、缺乏商业氛围的问题。

　　考虑到远观需要，未来国际大厦立面所使用的特制光带选用了燃点后呈特殊透明感的琥珀色高亮度LED，开启后可保证在数公里外可观看到光带所表现出的清晰的建筑立面构图;由于对LED的发光角度进行了限定，在近处观看光带，灿烂而不刺眼。

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

　　5、照明设计中使用了那些环保安全措施：

　　在照明安全方面，规划中除按照航空、水陆交通运输有关安全规定外，还严格遵照照明、电气等的有关安全规范进行夜景照明。

　　灯具安装

　　考虑到玻璃幕墙在风荷载下的柔性特征，对于安装于其上的LED特制发光带采用柔性处理，使其有效应对风荷载可能产生的变形，减小对灯具的破坏;

　　考虑应对灯具散热问题：首先选用散热量小的灯具;其次，灯具安装与幕墙保持一定距离，不但有利于空气对流带走热量，又避免了散发出的热量对玻璃幕墙造成的影响。

　　业主单位意见

　　为加强江北商圈夜景的有序建设，促进江北区经济发展，重庆市江北区观音桥商圈管理办公室委托重庆大学建筑城规学院严永红教授进行商圈夜景照明规划及部分重要建筑物的施工图设计。经过设计、施工单位及各部门、企业共同协作与努力，工程已圆满完成，并通过一段时间的试用及节日期间的展示，效果良好，多方媒体争相报道，受到了一致好评。

　　此次照明规划富有文化性和艺术性，以生态型、文化型商圈 为理念，从整体出发，营造出高雅又不乏热烈的氛围。为提升观音桥商圈的夜景品质，聚集人气进而拉动经济等各方面发展起到了重要作用。

　　在灯具使用上，采用高品质的LED特制发光带、LED壁灯、投光灯等各种类型灯具，不同的照明方式使得商圈夜景画面富有层次感。商圈中处于核心位置的标志性建筑未来国际大厦则将以星空璀璨的设计理念展示楼体，LED特制发光带的琥珀色光带更是使得建筑灿烂，令人难忘。其它重点建筑如中信大厦、北辰艺术大厦等亦以独特的设计理念展示出了别具一格的夜景照明效果。

　　系统及施工等相关配套工程在保持商圈原有灯饰自动化监控及管理系统原有系统硬件不变的基础上，将此次实施的建筑物灯饰控制系统融合在一起，用一套软件、一台电脑进行集中监控和统一管理。

　　此次工程工期短，要求高，任务重，设计单位本着严谨与高度负责的原则，从规划期间对现场的多次调研并与各方通力配合，每周两到三次往返于施工现场，进行了大量实验和现场指导，最终保证了夜景效果及施工质量，工期之短，完成度之高也属罕见。

　　在此，特向严教授致以诚挚的谢意!

　　我们高度认同设计方严谨的工作态度、方案设计及施工现场的控制能力、工作协调能力，在此，强烈推荐本项目作为中照奖候选项目。

　　此次规划是我市十几年来夜景照明建设中控制力度最大和完成度最高的项目。此次如蒙评委认同并获奖，将对重庆本地设计、产品质量控制、施工水准等起到很好的指导作用，并将对提高重庆整体夜景照明水平起到重要作用。
