项目名称

　　国华电厂烟囱夜景照明工程

　　设计单位

　　北京海兰齐力照明设备安装工程有限公司

　　施工单位

　　北京海兰齐力照明设备安装工程有限公司

　　业主单位

　　北京市市政管理委员会

　　项目简介

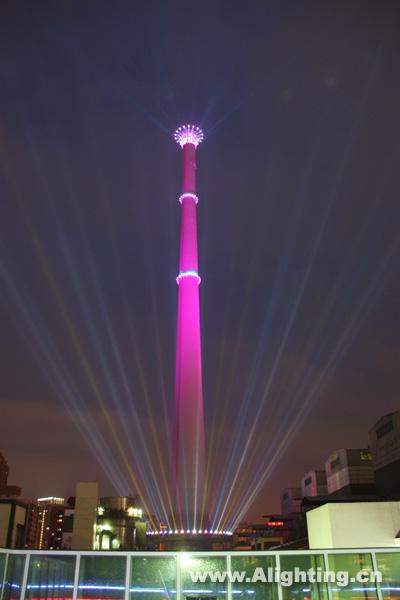

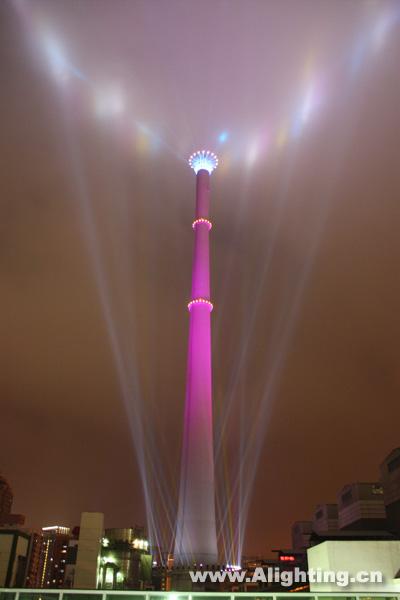

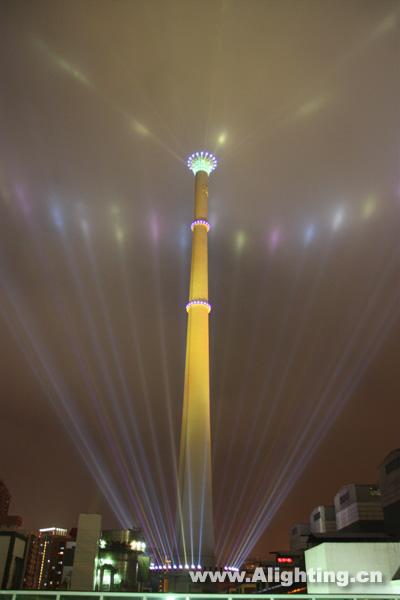

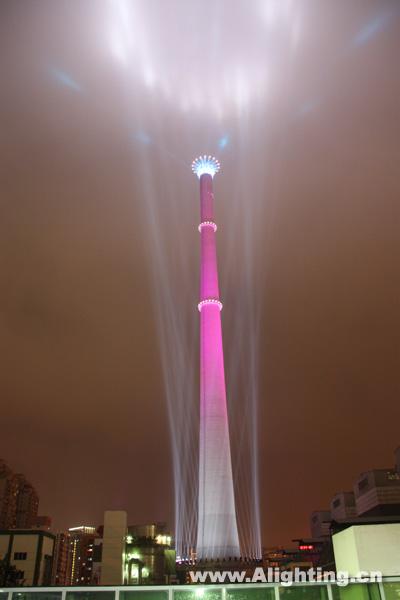

　　北京国华热电厂烟囱，位于北京东部三环与四环之间，东接东四环国宾道，南临长安街，紧靠CBD，是由首都机场到天安门迎宾大道的必经之路。

　　晴空万里、高耸入云，烟囱俊秀挺拔、气势宏伟。烟囱高240米，在城区内许多重要地区都可以清楚看到。它作为一座醒目的工业建筑，与周边的环境在视觉存在一定的冲突。

　　国华电厂烟囱是北京长安街上唯一的工业化建筑物，主要是向天安门以东的北京市区集中供热供电。

　　基于烟囱所处的地理位置，它是2008北京奥运会城市景观规划的主要结点。

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

　　项目详细内容

　　1、详细的照明技术指标(包括照明质量与数量)：

　　平时

　　主体部分，全彩变色，顶部光纤灯打开，铝合金管造型底部彩色投光灯打开，

　　节日

　　主体部分，全彩变色，投影图案 。顶部光纤灯打开，铝合金管造型底部彩色投光灯打开，光柱打开。

　　重大节日

　　主体部分，全彩变色，投影图案，光柱打开。顶部光纤灯打开，铝合金管造型底部彩色投光灯打开，光柱打开。

　　总负荷：414KW

　　1、在233m操作平台上安装9台变色光柱灯，光柱发光成放射状，同时可以产生动感的效果。灯具功率2000W。

　　2、在每个装饰构件顶部安装LED点光源，光纤在空中形成一道光环，同时可以动感变色。共计安装18套LED点灯。每套灯为18W。

　　3、在每组装饰构件造型底部安装两台舞台灯，打亮装饰造型构架，并可产生全色彩 的变化效果。灯具分2层安装，一层安装在233m操作平台上，照亮装饰构架的上半部分，共18套;另一层安装在233m平台下约3m处，照亮装饰构架下半部分，共18套。合计灯具数量36套，灯具功率250W。

　　4、沿操作台防护栏杆外侧安装一圈LED点状轮廓灯，140m、190m平台各22套。

　　5、沿操作台防护栏杆内侧安装一圈LED投光灯，140m平台21套、190m平台21套。

　　6、距烟囱体外壁约8米半径设置一圈共48个灯位，灯位均匀分布，每个灯位安装1套4000W变色光柱灯，灯柱互相交错，编织一道道光网。

　　7、在烟囱周圈设置共10组灯位，灯位均匀分布，距烟囱体外壁约40米半径,每个灯位安装3套1800W变色舞台灯投射柱身，并可进行全彩色变化。

　　8、分别在烟囱周围西南方向、东北方向、东南方向距烟囱体外壁约40米半径各设置一组灯位，灯位间120度均匀分布，每组灯位设置3套投影灯(功率7000W)、3套光标灯(功率7000W)。

　　9、在烟囱西南方向设置2套5W单绿激光灯，距离烟囱体外壁约40米。

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

　　2、照明设计理念、方法等的创新点：

　　满足迎宾功能

　　针对不同的迎宾需要并具有不同的灯光场景环境;

　　符合奥运的功能要求

　　成为奥运景观的一部分;

　　在造型风格上保留原有建筑物功能

　　在顶部作适当改观，整体用灯光进行装饰、美化。

　　设计的再塑造手法

　　结构的再塑造--在顶部安装装饰构件;

　　灯光的塑造--彩色投光灯打出变色光柱;

　　色彩及图案的塑造--用投影灯实现。

　　3、照明设计中节能措施：

　　节能变压器，空载和轻载情况下，缺损最少;

　　通常采用集中分散无功率补偿方法来解决网络的无功损耗;

　　采用多种控制状态分列出平日、节假日、重大节日三级控制用电指标 ;

　　保证负荷末端的电压质量;

　　在满足灯光艺术效果的前提下，优先选用节能和长寿命光源以及高效率灯具。

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

　　4、设计中使用了哪些新技术、新材料、新设备、新工艺：

　　顶部装饰构件

　　结构考虑到视觉因素，装饰构件设计成放射状，拓展顶的视觉重心。配合烟囱圆柱结构，装饰构件由18个单体造型圆形阵列形成。

　　大小与比例设计过程中，充分考虑到透视因素。比例大小参照中国传统建筑外廊立柱柱身和柱头的比例设计;同时充分考虑顶部安装的可行性。

　　材质与重量设计过程中，充分考虑到安装的垂直运输以及风荷载，抗拉和抗压。我们采用铝合金管材质(LC4)，加上灯具设备不超过5.5吨，经计算和有关专家论证完全能达到荷载要求。

　　单绿激光灯、柱身光标、兰天白云投影灯、塔顶及柱身光柱灯。

　　5、照明设计中使用了那些环保安全措施：

　　在平地，按一比一的比例建立一个安装培训实验基地，所有上顶工人必须经过严格的操作培训;

　　每日施工前，必须进行安全教育;

　　经常进行体检，发现异常者严禁登高 ;

　　安全绳索每天作业前进行一次起负荷冲击力实验，发现问题及时更换;

　　操作前，必须系好安全带，扎紧裤管，穿好防护服，并做好双保险措施;

　　高层作业的工具及零部件要用绳系牢，防止从高空坠落伤人;

　　拆卸的材料要捆扎牢固，轻放吊落在地面，不得从上面往下抛扔;

　　施工区域内由专人看护，安全禁区护栏上系挂红、白小旗、禁止标志。禁止闲杂人员进入，谢绝参观。
