项目名称

　　北辰桥夜景照明工程

　　设计单位

　　北京海兰齐力照明设备安装工程有限公司

　　施工单位

　　北京海兰齐力照明设备安装工程有限公司

　　业主单位

　　北京市市政管理委员会

　　项目简介

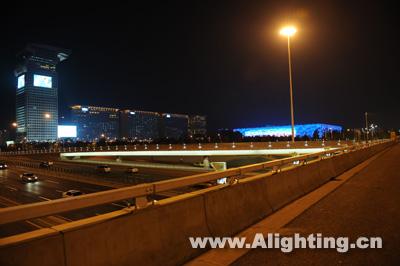

　　北辰桥桥区宽广，桥上视野开阔，桥体分为上下两个层面;

　　北辰桥位于北四环，和2008年奥运会主场馆相邻;

　　北辰桥是北京的城市中轴线和北四环的交点;

　　北辰桥和北辰东、西桥形成一个整体，是奥运主场馆环境景观的延续;

　　北辰桥近邻健翔桥、安慧桥，是北四环景观带的主要组成部分。

　　北辰桥中心广场视野宽广，不同于别的立交桥，桥区中心广场将会是一个人流量很大的区域，具有独特的需求;

　　项目详细内容

　　1、详细的照明技术指标(包括照明质量与数量)：

　　本工程计算容量为32KW,平均功率因数为0.85。

　　本工程中，共设置了5台室外配电柜，分别对各自所在区域供电。

　　根椐平日,一般节日及重大节日灯光要求及节能原则,本控制系统采用了定时控制系统，并设置本地手动控制。

　　重大节日: 所有灯全部点亮 26.2KW

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

　　2、照明设计理念、方法等的创新点：

　　设计理念：奥运主场馆位于北京城市中轴线上，是龙脉的延续;北辰桥的中心广场将是奥运场馆的一个主入口;北辰桥正好位于中轴上，是龙脉上的节点;古玉上的龙和龙脉相吻合。

　　非标制造的龙纹柱头灯：光源采用高亮度的LED光源;

　　龙纹采用印刷的技术，印在中间一块亚克力板的两面。

　　一般节日: T5管不亮 16.2KW

　　平 日: T5管与LED投光灯不亮 11KW

　　3、照明设计中节能措施：

　　实现节能的技术与手法

　　方案中光源主要选用金卤灯、LED等节能和寿命长的绿色光源以及高效率的灯具;

　　采用功率损耗低、性能稳定的镇流器和电器附件,空载和轻载情况下，缺损最少;

　　采用集中分散无功率补偿方法来解决网络的无功损耗;

　　采用多种控制状态，分列出平日、节假日、重大节日三级控制用电指标;

　　同一种光效的需求，通过对灯具构造的单独设计，使得结构合理、节能、造价更低。

　　4、设计中使用了哪些新技术、新材料、新设备、新工艺：

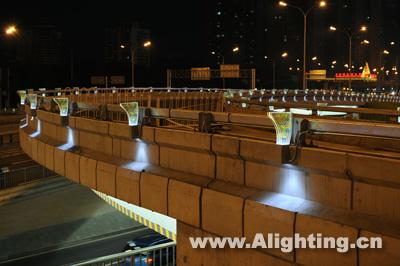

　　柱头灯：

　　柱头灯上部采用亚克力板材质(亚克力树脂板材是一种集超越玻璃的透光性、与水晶相媲美的硬质透明感、厚重的质感，有着优良的加工安全性与自由性。

　　透光率 90%

　　拉伸强度 75MPa

　　十年黄化率 小于5%

　　光源采用高亮度的LED光源;

　　龙纹采用印刷的技术，印在中间一块亚克力板的两面。

　　庭院灯：

　　庭院灯采用了光的三原色(红、绿、蓝)的LED光源

　　LED光源，单盘总功率16W，超低产热量，无铅焊锡，防震、防冲击，应用了板上集成技术，保证高质量和一致性。

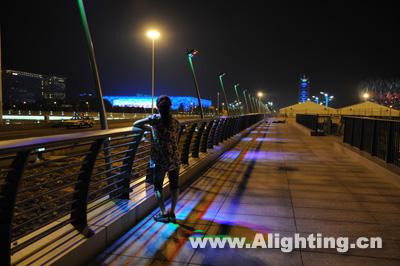

　　照在扶手栏杆上，在广场形成彩色阴影，游人站在灯具下面也形成彩色影子，即有一定的趣味性，也在广场形成一条靓丽的彩带。

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

　　5、照明设计中使用了那些环保安全措施：

　　1)实现环保的技术与手法

　　方案中限制干扰光，控制溢散光，充分实现绿色照明的理念;

　　通过多次的实验，选择高效的照明方式，采用截光型灯具，实现无光污染。

　　2)在配电线路上安装低压避雷器，以防止雷击电流破坏器材和发生火灾;

　　采用不低于IP65的照明器材，并在线路上装置漏电保护装置;

　　采用预制作好的线路灯具组合一起的标准配件，加快施工。
