摘要:永乐桥的夜景照明借鉴了国内外的成功经验，在照明中引入了“绿色、科技、人文”的先进理念，夜景照明主题定义为“天津之眼”，用色彩和动静结合来表现永乐桥夜景的绚丽多姿。
项目名称
天津海河两岸综合开发改造工程----慈海桥(后改名永乐桥)工程
设计单位
天津市华彩电子科技工程有限公司
施工单位
天津市华彩电子科技工程有限公司
业主单位
中国建筑工程总公司
项目简介

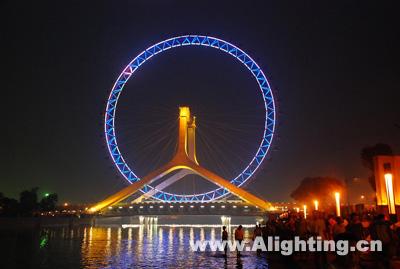

天津之眼------永乐桥摩天轮直径为110米，高达135米，是全世界著名的摩天轮，轮外装挂着48个透明座舱，每个座舱可乘坐8人，可同时供近400人观光。摩天轮通过电力来驱动，开启后以匀速旋转，转一周大约需要30分钟，到达最高处时，周边景色一览无遗，能看到方圆40公里以内的景致，是名副其实的天津之眼。永乐桥横跨海河，造型奇伟，是集旅游、餐饮、购物及行人通道于一体的综合功能桥梁，已经成为天津市的地标性建筑。
永乐桥的夜景照明借鉴了国内外的成功经验，在照明中引入了绿色、科技、人文的先进理念，夜景照明主题定义为天津之眼，用色彩和动静结合来表现永乐桥夜景的绚丽多姿。

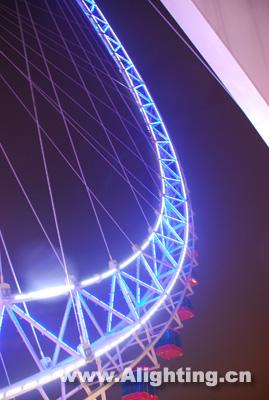

永乐桥照明设计方案中我们借鉴了国内外的成功案例，着力刻画桥梁夜景的绚丽多姿。在方案中用LED对其轮廓进行勾勒，人字架结构采用窄光束投光灯洗亮并做变色效果，再配上底部的商业空间照明，使整体照明浑然天成。
为了确保方案的效果万无一失，方案中的LED产品都是我们专门为工程量身定制的。此外，我公司还与天津大学合作为此工程开发了一套控制系统。为了保证实景效果优于效果图，不留遗憾工程，对社会负责，我们专门为此项目作了一套1:50的模型。此外，我公司还对此项目的景观照明、功能照明、技术标准、无线遥控系统、防盗系统、安装标准以及投光灯具的照度计算、眩光控制、色温控制、运营期间转换控制，防雷电措施等进行近半年的细化。
项目详细内容
一、照明设计理念、方法等的创新点：
照明理念导入天津之眼引入了很多国内外先进理念和技术
1， LED灯具创新：本工程采用的LED勾边灯时为了此工程量身开发的，创新点主要体现在(1)取消了传统PC外罩，这样就避免了PC外罩因时间长发黄、退色等问题。(2)结构上改变了传统灯具密排的方式，采用以七颗小功率LED组成一组梅花瓣，每米10组梅花瓣，间隔10公分，这样不仅降低了功率，而且有效地解决了混光问题。

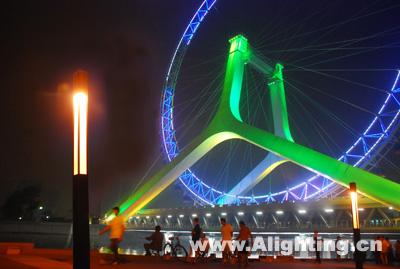

2， 变色投光灯具创新：人字架结构部分的变色投光灯具采用新型变色技术，此灯具改变原来的利用色片原理变换颜色，而采用最新的分光管技术，利用两个分光管不断变化，演绎出各种颜色。好处：1，色彩更加饱和鲜艳。2，使光效不受任何损失
3， 控制方式创新：采用先进的无线遥控系统，利用手机可进行控制模式的变化，并利用控制系统可使游览者与摩天轮互动。
如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn
二、照明设计中节能措施：
1，电光源的选择注重高光效：轮廓照明采用led产品，芯片为知名品牌美国CREE。人字支架用OSRAM金卤光源投光灯。道路照明线型投光灯具的产品采用高光效的OSRAM T5荧光灯。因此，所选光源皆为高光效光源。
2，灯具的选择：选择灯具效率高利用系数合理的产品。在灯具的选择上，我们选择配光合理的知名品牌，人字支架我们选用的是意大利知名品牌IGUZZINI的产品，70多米的高度由于选用了配光合理的产品，我们只用了250W就将人字支架洗均匀。用于路面照明的线型投光灯具，为了保证路面的均匀的，我们单独开发设计了一款新型配光的偏配光灯具，解决了照度和均匀度的问题。
3，镇流器的选择：T5全部选用电子镇流器产品，金卤灯灯均选用节能电感镇流器。在电器上做到节能、降耗。
4，控制的选择：将控制分为平日模式、节日模式、重大节日模式，并采用无线遥控系统。利用控制模式降低能耗。
如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn
三、设计中使用了哪些新技术、新材料、新设备、新工艺：
1，新技术：控制技术，改进了传统的控制方式和控制技术。取而代之的是先进的无线遥控系统，并可利用手机对此进行遥控，使游览者和效果变换实现互动效果。
2，新设备：本工程采用的LED勾边灯时为了此工程量身开发的，创新点主要体现在(1)取消了传统PC外罩，这样就避免了PC外罩因时间长发黄、退色等问题。(2)结构上改变了传统灯具密排的方式，采用以七颗小功率LED组成一组梅花瓣，每米10组梅花瓣，间隔10公分，这样不仅降低了功率，而且有效地解决了混光问题。
人字架结构部分的变色投光灯具采用新型变色技术，此灯具改变原来的利用色片原理变换颜色，而采用最新的分光管技术，利用两个分光管不断变化，演绎出各种颜色。好处：1，色彩更加饱和鲜艳。2，使光效不受任何损失。这也是在我国第一次采用这种设备

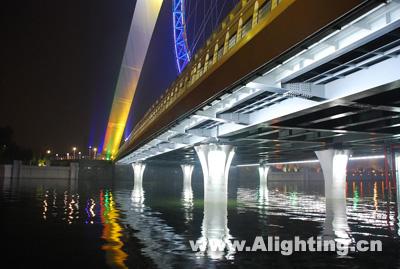

用线型投光灯取代传统路灯，重新开发了适用于道路照明的偏光反射器，并在安装工艺上与桥梁结构有效结合，并解决了眩光问题。
3，新工艺：在安装LED勾边时开发了一款灯具安装附件，使得与圆管很好的结合，并将控制线槽和电源线槽与附件一体化。使得灯具的安装与整个桥梁结构有机的结合在一起。
四、照明设计中使用了那些环保安全措施：
节能与环保措施：在保证有足够照明数量和质量的前提下，尽可能节约照明用电，。赵明节能主要通过采用高效的节能照明产品，提高质量，优化照明设计等手段。
电光源的选择注重高光效，灯具的选择注重选择合理配光的产品，镇流器的选择节能型镇流器，注重镇流器的能效因数，控制的选择注重控制方式的合理性。具体方式为：
1，在考虑显色性的基础上采用高光效光源。
2，采用不产生眩光的高效率灯具。根据合适的使用场合条件，采用控光合理的灯具。
3，选用光通量维持好的灯具。如选用涂二氧化碳保护膜、反射器采用真空镀铝工艺和蒸镀银光学多层膜反射材料以及采用活性碳过滤器等，以提高灯具效率。
4，选用灯具光利用系数高的灯具。使灯具发射出的光通量最大限度地落在工作面上，利用系数值取决于灯具效率、灯具配光等。
业主单位意见
此工程夜景效果得到政府及市民普遍认可，此工程夜景已成为天津市的地段标志，并有效的拉动了本市大悲院地区的夜景经济。
工程竣工至今维护简单、方便，所需电能较少，真正做到了节能、环保的绿色工程。
总之，我公司对工程从效果到维护及至后期服务非常满意。
