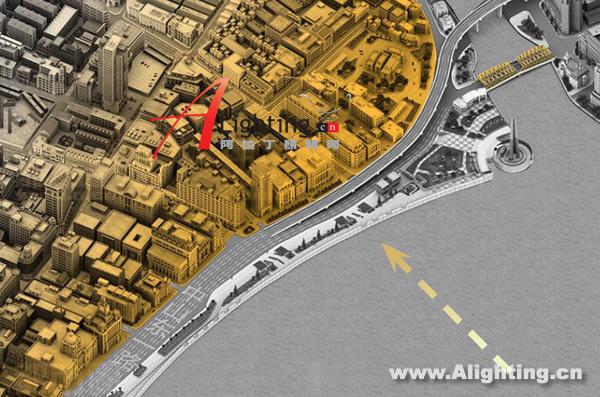

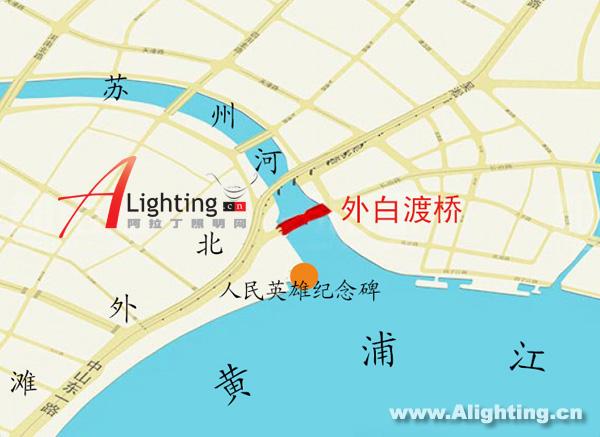

地理位置

　　1. 项目概况

　　外白渡桥，位于上海市虹口区境内，外滩公园(今黄浦公园)边，地处苏州河与黄浦江汇合处。建于1907年，横跨苏州河，属于钢架结构下承式桥，是我国第一座全钢结构的桥梁。桥有二孔，共长106.7米，车行道宽11.2米，两侧人行道各宽3.6米，经过多次改造，现载重为20吨。作为上海外滩地区交通综合改造工程项目的一部分，经历了百年沧桑的外白渡桥于2008年接受了大规模的整修。

感谢法国城市照明管理集团提供本案例

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

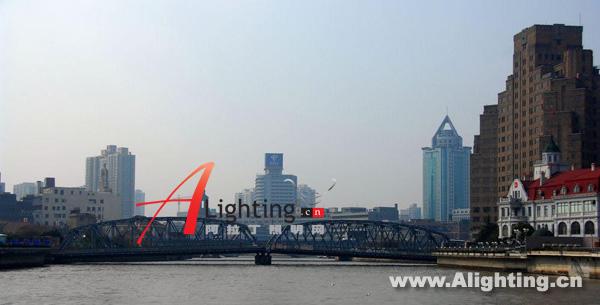

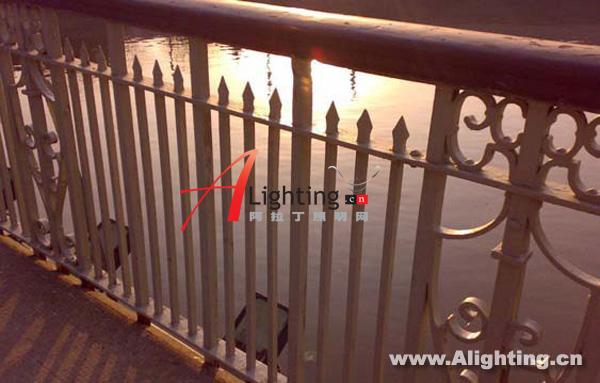

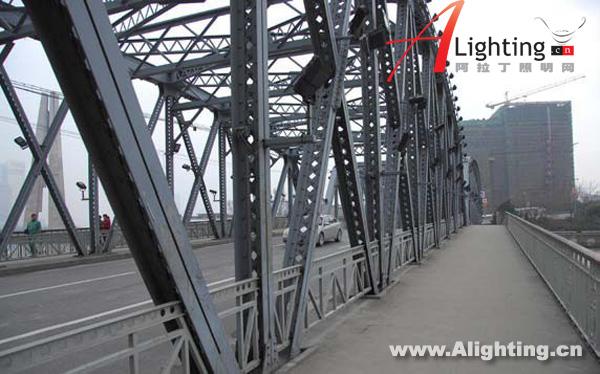

灯具日间影响建筑外观

　　2. 现状分析

　　外白渡桥改造前的灯光比较古典辉煌，较好的展现了建筑的外型结构和历史感，不过主要存在以下的问题：

　　a) 灯具的安装没有注意隐蔽，严重影响白天的建筑景观;

　　(加白天的现状图片)

　　b) 灯具的配光和安装位置不对，造成明显的眩光污染;

　　(加白天的现状图片)

　　c) 整体功耗较高，不符合当今的节能环保的绿色照明。

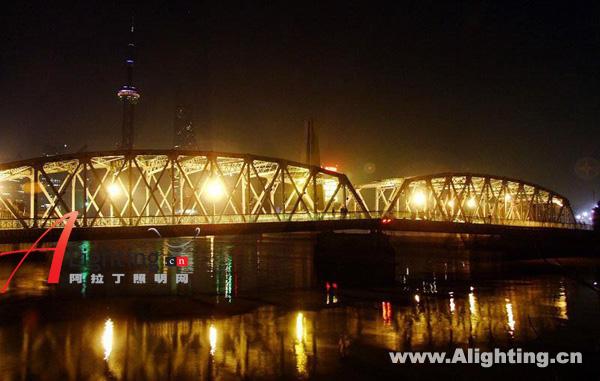

夜间产生眩光污染

感谢法国城市照明管理集团提供本案例

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

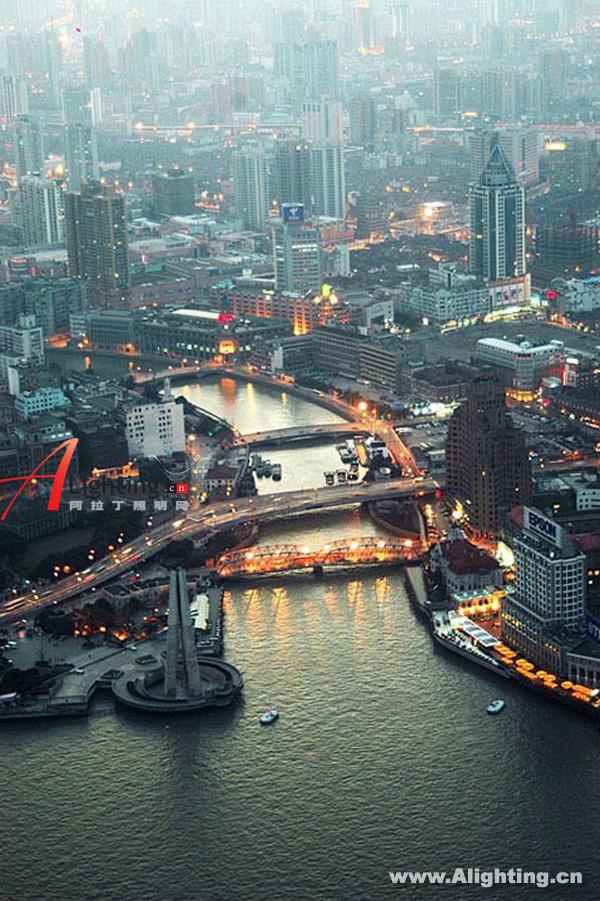

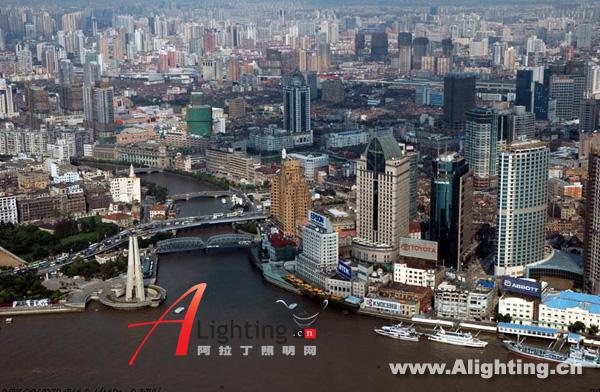

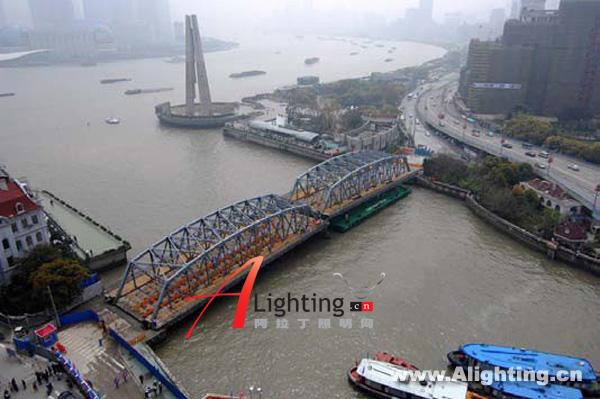

俯瞰视角

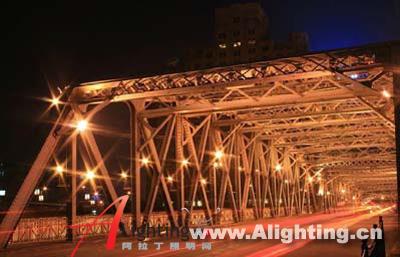

人行视角

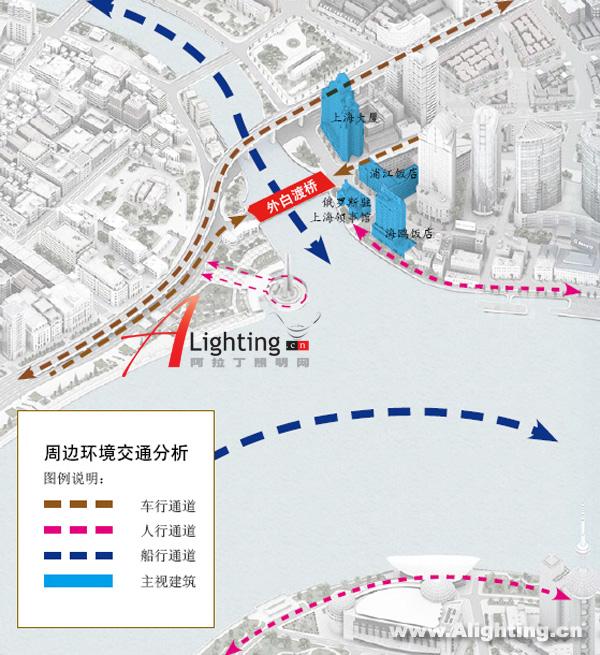

　　3. 流线观察分析

　　外白渡桥周边的交通主要分三大类：车行线、步行线和船行线

　　车行线：在外白渡桥周边，可驾车方便观看的路线主要是黄浦路、吴淞路、乍浦路、长治路以及南苏州路，在这些路线主要中近距离快速观看;

　　步行线：主要为黄浦公园、黄浦路南侧，这两处适合中近距离静态观看，浦东滨江大道一侧则适合全景式远视角观看;

　　船行线：主要为苏州河流域以及苏州河和黄浦江交汇口，其中后者是最佳观测区，适合浦江游船夜游观看。

船行视角

感谢法国城市照明管理集团提供本案例

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

　　4. 概念构思分析

　　外白渡桥是上海的象征之一，建筑的特点可以概括为：集历史厚重和现代简约于一体，是一个即古典又现代的，带有鲜明时代特色的上海古建筑。

　　历史厚重：建成于1907年的外白渡桥，见证了上海发展的百年沧桑，与外滩的万国建筑群同为上海外来文化的代表，也是上海历史的的象征;

　　现代简约：建筑的外在轮廓形式和结构材质，具有鲜明的工业文明特点，是现代文明的象征，也是上海这座中西合璧、兼容并蓄、海纳百川的世界级都市的象征，具有浓郁的海派文化特色。

　　我们的灯光设计，就是既要表现建筑古朴厚重的历史感，又要表达出工业文明的现代感，体现上海日新月异、欣欣向荣的城市特色。

感谢法国城市照明管理集团提供本案例

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

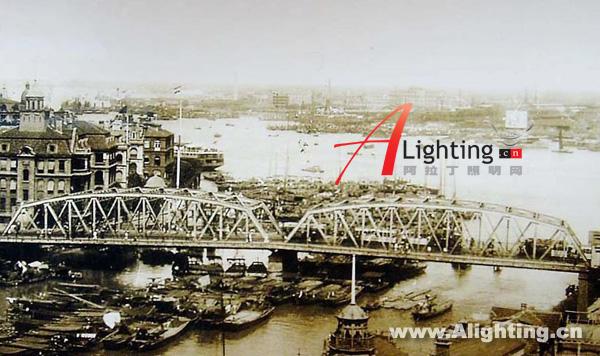

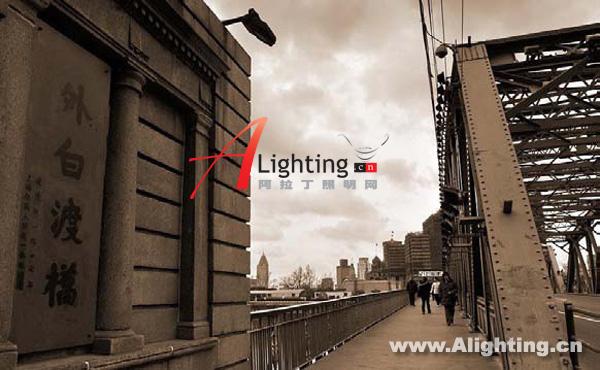

古典：历史厚重

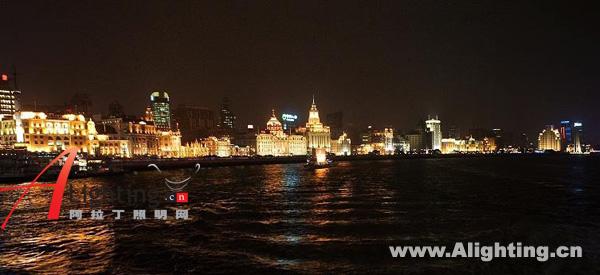

外滩建筑群

　　5. 效果分析

　　外白渡桥的灯光表现主要分两种模式：平时模式和节日模式，平时模式着重于表达灯光的历史感，节日模式则侧重于表达建筑的现代和活力。

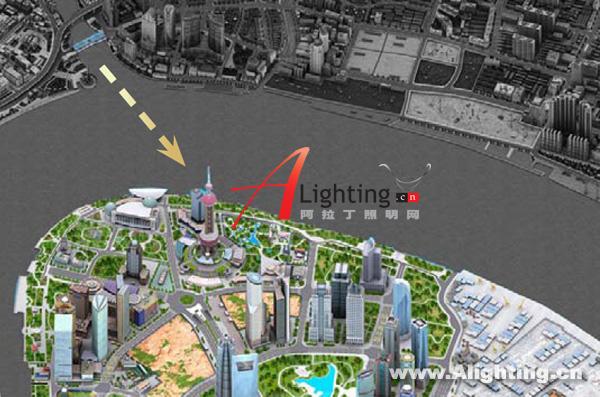

　　从外白渡桥所处的位置看，正好处于古典和现代的交界处，外白渡桥以西，是以苏州河流域和外滩建筑群为主的古典建筑区。从西往东看，在外白渡桥以东，则是以浦东陆家嘴核心区为代表的现代建筑群，古典和现代就此重合在一座桥梁上。

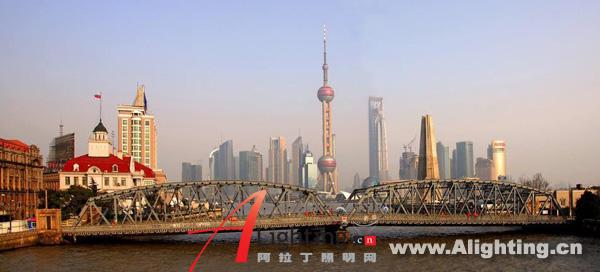

现代：现代简约

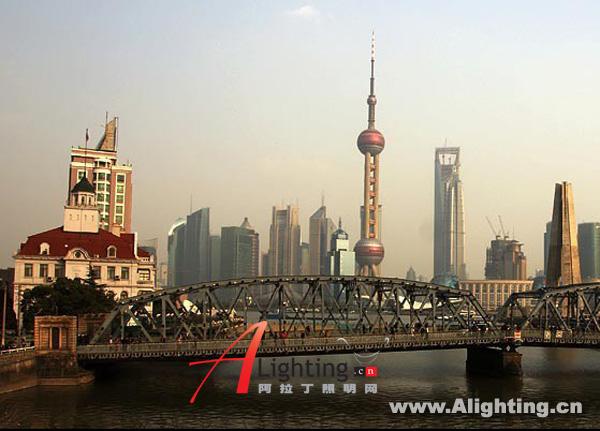

陆家嘴建筑群

感谢法国城市照明管理集团提供本案例

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

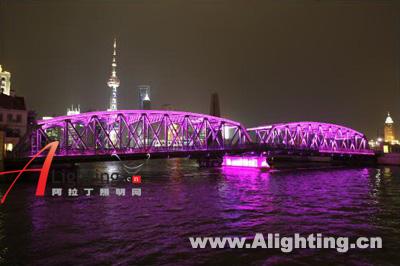

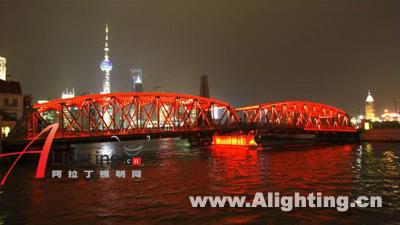

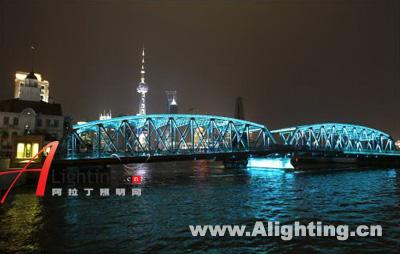

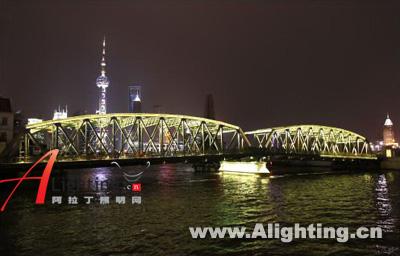

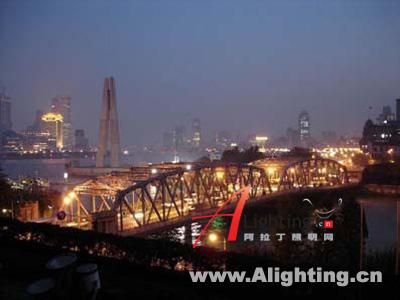

外白渡桥试灯图

　　6. 照明方式分析

　　经过反复的细致分析和论证，我们巧妙的利用建筑结构，解决了灯具隐蔽和眩光污染问题，并大大的节约了整体耗电量。改造后的灯具全部隐藏在建筑结构中，并完全避免在人行视角和观察点的眩光问题。

　　考虑到桥梁的特殊历史渊源和文物保护的要求，在灯具的安装方式中，需要重点考虑对桥梁本体结构的保护和协调，灯具的固定和安装全部采用结构胶及螺栓紧固的方式，确保不会对钢架产生破坏。

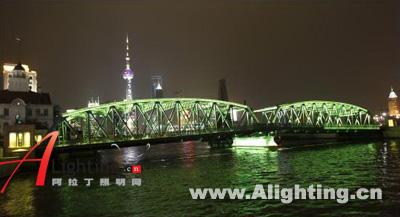

外白渡桥试灯图

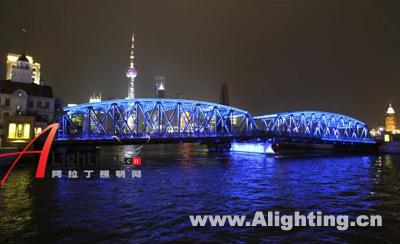

外白渡桥试灯图

感谢法国城市照明管理集团提供本案例

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

外白渡桥试灯图

外白渡桥试灯图

外白渡桥试灯图

　　项目信息

　　项目名称：上海外白渡桥改造景观照明方案

　　照明设计：法国城市照明管理集团上海分公司上海城市之光照明设计有限公司
