摘要:本文介绍了奥林匹克公园下沉广场2号院照明设计案例，主要阐述了对环境和使用要求的分析，提出以视觉感知为设计出发点，按主要途径，结合动静视点组织分镜头画面，用简明手段，契合空间秩序表达复杂场景的设计理念，以及选择载体分别提出照明要求，合理选择照明设备与手法的思考。

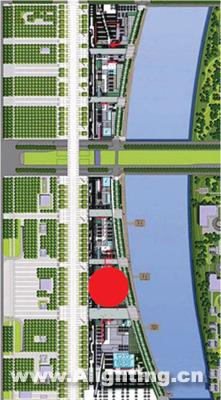

奥林匹克公园下沉广场位于鸟巢(国家体育场)以北，奥运中心区轴线与龙形水系间的狭长地带，北端与绿色生态的休闲花园自然连接。广场由七个院落组成，经过结构重组的红墙是它们共有的元素，体现主题创意开放的紫禁城，除此之外，建筑师和照明设计师有相当大的发挥空间，本案古木花亭是其中的2号院。
1.环境分析
环境分析涉及三个方面：图底关系、使用方式和使用主体。
(1)图底关系
大尺度上，中轴和道路形成均质亮显的格构，水系较暗，下沉广场为层次丰富的中间亮度。中轴照明需谨慎控制，应避免照度级差过大，人眼暗适应反应会影响视觉感受;同时应避免溢散光洗白下沉花园。
(2)使用方式
古木花亭西侧为地铁设备机房，立面相对封闭，功能上以餐饮、休闲为主要内容。人的活动相对随机而不确定，因此该院照明倾向于组织行为，而不仅仅限于服务行为。
行为会随季节、时段发生变化，应设置不同场景与之适应。
(3)使用主体
下沉广场的使用者包括市民和国内外游客，他们为何而来?为何而停?
在夜间，古木花亭应是视觉大于功能的场所。设计者通过对载体有选择的照明，精致丰富的光影图式形成有意味的空间，产生独一无二的吸引力。
如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn
2.以视觉感知为设计出发点
照明设计属于视觉设计的范畴，因此，本案在设计之初，就定下了以视觉感知为设计出发点的原则，从外到内，分视觉吸引、视觉识别、视觉氛围三个层次步步深入。
(1)视觉吸引

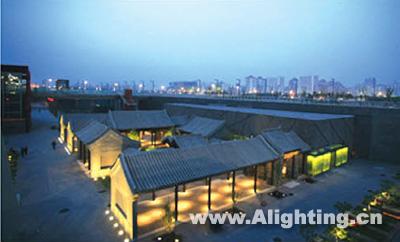

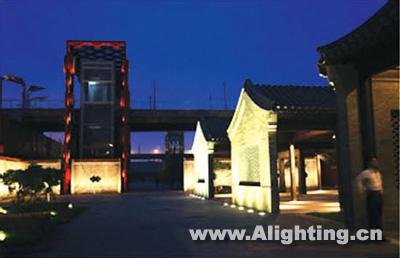

分析从城市各处前来进入的方式，进入途径包括：地铁出入口强调山墙面、沿通道界面、通道另一端的视觉引导东西景观桥垂直交通处理鸟瞰屋面与院落的虚实关系，其他院落穿行瓦材墙体，门头的处理。
(2)视觉识别
在广场中可能的行为模式包括交通、休憩、活动，它们有不同的视觉识别需要：

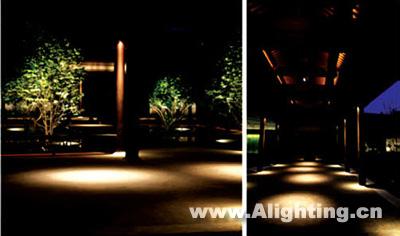

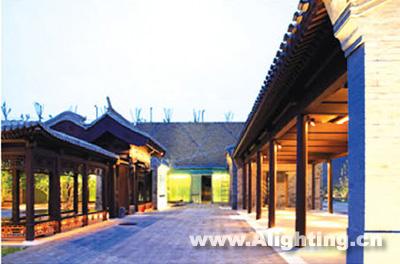

交通：院内东西通道檐下设小功率投光灯，外侧通道以照亮垂直面提供间接照明为主。
休憩：观景，观人，与城市家具、水池有选择地配合，供人停留;

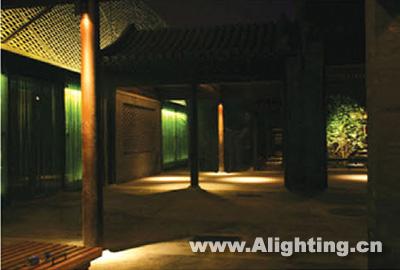

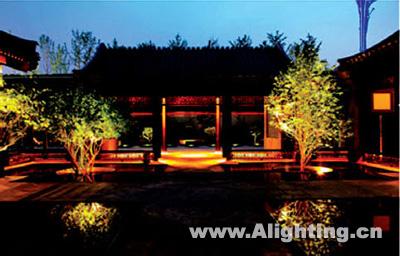

活动：院落内照亮树木、水体形成环境光，屋面下结合梁隐蔽设置上射光，提供间接照明，光色尽可能接近火光源2200K。
如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn
(3)视觉氛围

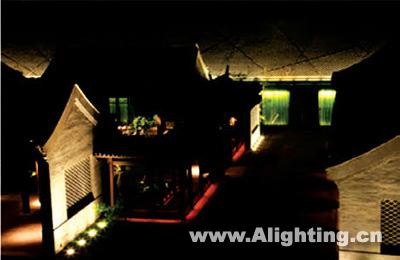

开放的紫禁城中的古木花亭，本身就包含了传统与现代的多项元素。前者表现为对秩序、亲和、诗韵的追求，后者以写意空间、解构红墙和几何构图为表征。为此，本案的明暗布局与空间秩序契合：商场整体通亮，周边花墙中亮，屋面以下地面照亮，屋面暗化，交通弱化平面照度，商场〉门头〉院外花墙〉山墙面〉通道〉院内植物水体〉红墙〉院外水体;色彩方面只用黄白光，不用彩光，屋面下均用2200K，通道用3000K，水体用4200K。
3.按主要途径组织分镜头画面
定视式从固定位置观赏，注视感强烈，呈现绘画性的静止的景观：中轴、东西景观桥、出入口。
露地式沿固定、单一的方向移动，呈现连续的景观空间构成变化：南北通道、东西通道、景墙沿线。
如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn
回游式可以沿循环的路线观赏，对观者形成立体的景观构成：四合院内、休憩绿地。
如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn
4.照明手法
古木花亭虽小，照明载体极富特色，材料上青砖灰瓦和钢材、丝网印刷玻璃并用，形式上间接的平面几何构成与传统的民居院落并存，空间的视觉穿透性很好，流动感很强。照明设计充分利用基础条件，对不同载体采用特殊的针对性的照明方法，力图形成多样化的，层次丰富的视觉意象。

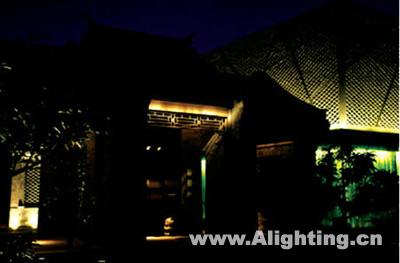

比如用隐藏安装的大功率LED照亮小院门头，细腻的光线将雀替的光影投射在门上，强烈的明暗对比产生怀旧沉静的氛围;而紧邻的商场在双层丝网印刷玻璃之间设置荧光灯和窄光束LED投光灯，形成均匀的发光表面，和上部瓦墙的大面积退晕效果结合，符合现代建筑简洁明快的特征。
本案特别关注对眩光的控制，在场景中基本见不到直接暴露的光源，遮光板尺寸都是在现场实验的基础上确定，最终现场的感觉还是比较舒适的。

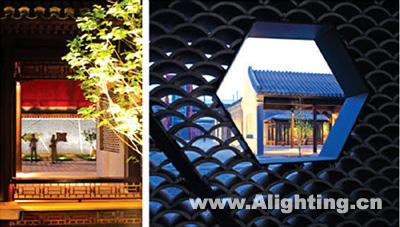

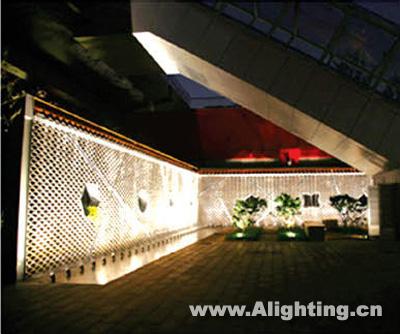

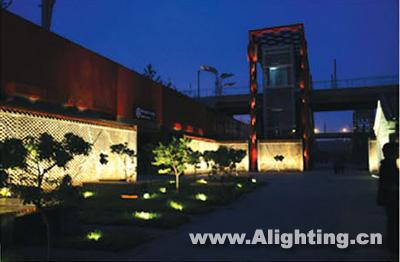

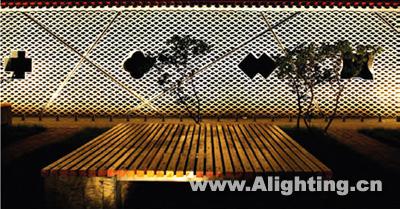

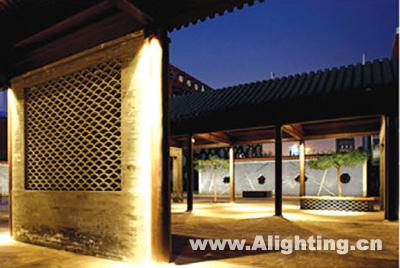

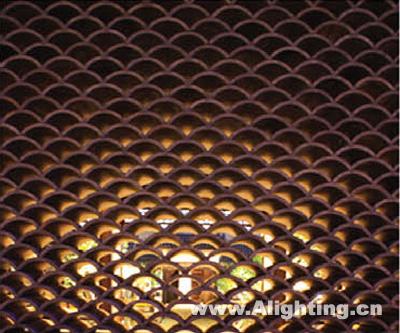

本案中一个反复出现的元素是镂空瓦墙，照明设计师充分利用它视觉上似透未透的特点，从不同的角度观看，获得不同的效果，本身亮显后，前景的植物形成生动的剪影，和造型明确的漏窗相映成趣。
5.结语
由于资金限制，未能使用控制调光系统，施工阶段配合也有不急如人意的地方，但总体来说，设计师的大部分意图还是得到了实现。感谢祁斌先生、施恒照先生、张洪奎先生、王东宁先生在项目中给与的宝贵意见，感谢赵妍、潘志鹏的辛勤付出。
