摘要:广东奥体中心棒球场照明设计。该文主要介绍棒球场照明设计的要点、难点和关键点，经本文介绍的棒球场照明设计的各类照明设计指标经现场测试，均达到和超过设计要求。目前该棒球场照明设计模式已被国内其他灯光棒球场所采纳。
1.概述
棒球场照明的要点，归结为：
(1)棒球的直径小，运动速度快，轨迹瞬息变化难以捕捉，所以需要足够的水平照度和一定高度范围的垂直照度。
(2)要满足棒球场内场和外场的照度要求，符合均匀度及梯度关系。
(3)根据场地环境，决定灯杆的数量、立杆高度及灯具的类型、光束宽窄和灯具数量。
本文主要以广东奥林匹克体育中心棒球场的实例，介绍照明设计和工程实施中的要点、难点和关键点。
经过照度设计及场地环境综合分析，确立了以八根灯杆为球场的照明方式，灯杆高度定为28m，扇形的棒球场，以中心对称的形式，分别以34套二杆、48套二杆和32套四杆的灯具数量，分布在八杆灯拍上。
2.照明设计
(1)内外场照度及均匀度的计算
棒球场的照明不同于其他球场的照明要求，棒球场面积约是足球场的1.6倍，形状呈扇形，内场与外场的照度值的差别悬殊。一般来说，内场的平均照度要高于外场平均照度约50%，所以外场照度的均匀度就是难点，既要考虑到内场与外场之间的照度值大小的差异，又要顾及到内场与外场交界处的照度值。期望把内场和外场的照度值设计成有显著的差异，更希望把内场与外场的分界线设计成为照度值高低的分水岭，从而降低与内场相邻的外场区域的照度值，缩小该区域与外场弧形边缘区域照度值的差异，以此来提高外场照度均匀度。在设计时必须对每一盏灯具的投射点及光束角进行逐一的选择和计算，必要时，还需调整灯杆的高度，以确保棒球场的各类照明指标符合国际照明委员会(CIE)标准以及国内场馆的有关标准。
棒球场照明设计，不仅要满足平均垂直照度和平均水平照度，还必须要达到垂直照度的均匀度和水平照度的均匀度，以及平均垂直照度与平均水平照度的比例系数。另外，还需限制眩光指数的数值，选择较高的显色指数和相应色温的光源，这样才能达到灯光棒球场的基本功能要求，确保棒球运动员夜间训练和比赛时正常技能的发挥，同时保证彩电转播时，清晰反映运动员瞬时动作和运动姿态，以及能捕捉到高速运动中的棒球运动轨迹。计算报告参见表1。

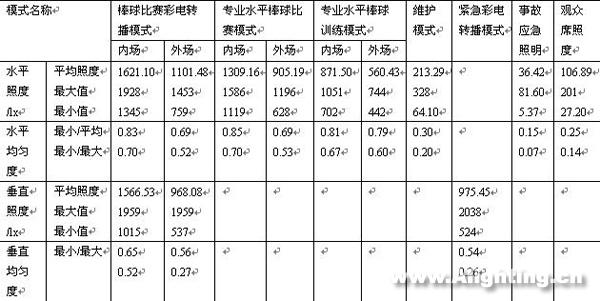

表1广东奥林匹克体育中心棒球场照明设计计算报告
根据计算结果，笔者认为追求过高的照度均匀度，可能对反映人体和物体的立体感会有一定的影响，应该适当允许有照度的梯度存在。至于数值大小，可查阅相关标准或以不影响运动员的技能发挥为宜。
如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn
(2)投射点确定及眩光限制

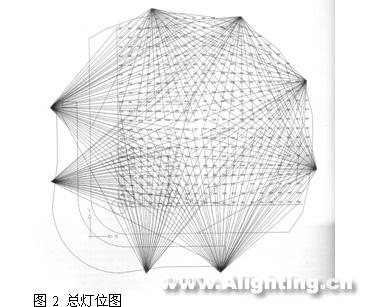

对于眩光的限制，可以从投射点的确定、灯杆高度的调整、灯具光束角的选择等诸多方面的因素来加以做到。对于本棒球场要做到这一点确实很难，原因是：棒球场的位置正处流沙地质的区域，每提高lm的灯杆高度和每增加1盏灯具的重量，都将对灯杆的安装带来很大的因难，由此就会发生较大的性能与价格的变化。这对安全性、经济性和可操作性方面来说，将是一种很大的挑战。再者，在棒球场弧形线上的四杆灯拍均面向内场的本垒点，所以确定垂直方向的照度值时，也很容易'对接球运动员产生眩光。因此，要限制本棒球场的眩光指数，可谓是照明设计中的关键点，必须是一个灯具一个灯具地投放，一次又一次地计算，一遍再一遍地修改，直至满意的计算值，见图1、图2、表2。
3.灯具及光源的选择
选用美国某公司的专用体育场照明灯具，数量292套，光束角分Y2、Y3、Y4、Y5四种，其中Y5用于应急照明。
光源选用美国某公司的1500W金属卤化物灯。
4.灯光的控制系统
本系统包括专用低压供配电和灯光控制两个方面。
(1)供配电系统
供配电系统采用双电源自动切换装置，另附有应急专用供电电源，确保球场电源的不间断。机柜采用抽屉式形式，便于维护，且保持有良好的互换性。在每杆灯塔旁，均放置检修箱，便于维修时有明显的电源断开点，做到灯塔上下有一种默契的呼应，确保操作安全。
(2)控制系统
本系统可用于联网管理，有连通信号接口。
中央监控计算机具有以下功能。
如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

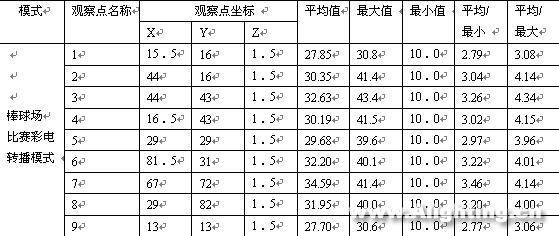

表2广东奥林匹克体育中心棒球场照明设计中眩光指数(GR)的计算
监视及操作功能：以全中文图形化界面监视整个照明系统的运行状态，包括控制器状态、回路状态。软件包中监控软件采用标准的视窗化菜单和工具条，操作直观、简便、易学易用，以形象直观的图形方式显示照明设备运行情况。
在显示屏上显示八个灯塔的灯位模拟图;通过点击，对每个灯塔上的各个灯组进行独立开启和关闭。
在显示屏上设置模拟场景面板(场景为应急、维护、训练、比赛、TV转播模式和关闭)，通过鼠标按不同需要选择开通模式，一次点击完成。另专设一套遥控操作器，供远程控制(可置于场内任何地方)。
在计算机上预选、编辑、存储开灯方式。
综合管理功能：具有灯具开启时间记录和自动统计寿命的功能。
对赛场上各灯组的开、关，有手动、自动和自动互锁的控制功能，每一回路单独设有独立手动操作按钮及信号灯。
通过轨迹球(鼠标器)在电脑屏上直接操作常规功能。
当供电故障，又恢复送电后，赛场照明自动恢复至断电前原设置工作模式，需重新执行一次。
能控制每组灯之间的开启/关闭间隔时间，减少对电网的冲击。
5.结束语
广东奥林匹克体育中心棒球场通过照明设计、灯具配套、配电及控制系统、灯杆和灯拍的选择等各个环节的配合，确保了照明设计指标的精确性。经现场测试各类照明指标均达到和超过设计要求。
作为国内首家灯光棒球场，举行过各种夜间国际国内的赛事，反映良好，得到有关专业人士的肯定和重视，目前该棒球场照明设计模式已被国内其他灯光棒球场所采纳。
