前言

　　嘉兴市位于中国浙江省东北部、地处富饶的长江三角洲杭嘉湖平原，是一座具有悠久历史的娟秀江南水乡名城，也是浙北的交通枢纽和重要的物资集散地。承载着厚重历史同时又是嘉兴市商业聚集地的老城区，是嘉兴市的中心城区，四面环水，外有八大放射状水系，已有2500年历史的古运河夹城而过，流域内处处散发着特有的江南水乡风韵与丰富的人文资源气息。以沿河各具特色的古建筑群和桥梁为联接点，以沿河历史与文化为背景，充分体现嘉兴特有的江南水乡文化中心的夜间形象。

　　环城河上作为连接纽带的桥梁，讲述着各自生动的故事，绽放着深厚的文化内涵，其自身的实用性和艺术性极大地影响并改变着这里的生活环境，它既是我们的物质财富，也是重要的精神财富。而夜景直接反映着城市的精神文化面貌，是美化城市、增添城市魅力的重要因素。

　　如今，老城区沿环城河一带已初步建成梅湾街、月河、芦席汇三大历史街区，并依现状开辟了以水之驿为主题的环城河古运河游览线路。

　　环城河沿线景观亮化工程自2007年4月开始设计，实施至今2008年6月将全面点亮，在保持桥梁建筑原有风格基础上，灯光设计中适当增加新元素，和谐统一自身形态结构，并融合整体景观，来营造嘉兴市区环城河水上黄金游线富有江南水乡韵味的夜景效果。

　　照明总体设计---环城河上的21座各具特色的桥梁

　　日本建筑大师安藤忠雄认为光是万物之源，清晰表现物体空间，在不断的变幻之中，光重新塑造着世界。桥梁的照明亦体现其结构美及烘托其氛围。嘉兴市环城河上如拉索桥――勤俭大桥;石拱桥――秀城桥;廊桥――北丽桥等21座各具特色不同风格的桥梁，采用适宜的照明方式与光色搭配，深化其美的品质，展现古韵水乡城市优雅的夜景。以点、线、面的艺术手法来塑造和表现整个灯光环境的设计。

　　设计原则

　　(1)安全性原则

　　符合相关规范尽量采用安全系数高的灯具;注重景观与视线引导及指示性功能兼顾的合理亮化设计;满足桥面的交通功能照明和桥体的景观照明以及防窃系统设计。

　　(2)协调性原则

　　协调生态、社会、经济效益的关系，保证生态效益的充分发挥;协调保护与开发、景观与生态、投入与产出、建设与养护的多重关系，保证环城河沿线景观的亮化体系可持续发展和有效管理。

　　(3)服务性原则

　　环城河沿线景观的亮化，服务对象主要为城市居民和游客，应体现以人为本的设计原则，使环城河沿线景观的亮化体系更好地服务于嘉兴市社会、文化、经济的发展。

　　在上述原则的指导下，运用现代、时尚的理念及先进的控制手法，对光色进行色调、明暗、动静的艺术处理，来诠释桥梁景观的空间艺术。

　　环城河照明设计的特点

　　(1)科技、节能

　　环城河沿线景观亮化工程所有光源全部选用LED产品，已通过多项认证和专利，其中功率型LED器件化模块灯具的开发项目被科技部列入国家863科技攻关项目，大面积应用在景观工程上，尚属首次;目前整个工程项目估算总耗电不到180千瓦，比传统灯具节约70%左右的电量，随着使用时段的不同，灯具采用减光装置达到更节电的效果，从而大大降低了运行成本。

　　(2)环保、寿命长

　　LED光源在使用中，可根据构筑物本身的特征，充分发挥LED自身的优势：如光的角度可大可小，避免因眩光产生的光污染等;LED使用寿命长，是传统灯具的10倍以上，从而大大降低了维护成本。

　　(3)防盗、智能

　　环城河沿线景观亮化工程所用灯具，采用载波式单体采样分布集群防盗智能系统。整个环城河初步分设为6个智能控制点，可减少大量的值勤管理人员，减轻管理成本;防盗报警反应及时，容易有效掌握盗窃点，投入资金较其他监控方式少，效果佳，该系统应用高科技、智能化、低投入来有效防盗，在景观照明中属全国首创。

　　桥梁亮化要素

　　桥梁照明是以灯光及其色彩丰富桥梁构筑物空间的深度与层次，在夜间充分显示桥梁整体轮廓与材质美，着力表现自身特色。通过对桥体、护栏、桥拱、桥墩、拱弧等要素进行灯光设计，同时考虑整体的协调，来表现其立体感。选择合理布置光源，调整光照角度，使各要素的主体和投影的照度合理分配，就如伦勃朗的油画以光塑造形体，强烈的明暗对比来获得合适的立体感及画面的层次感。

　　(1)桥体

　　船文化馆区域内的勤俭大桥，水岸线开阔，外观简洁，视野良好，为该地段一大亮点。照明采用LED点光源装饰拉索，一连串的珠帘变幻闪烁，更显动感与活力，白光顺立柱向上投射，突出高大与宏伟壮观。

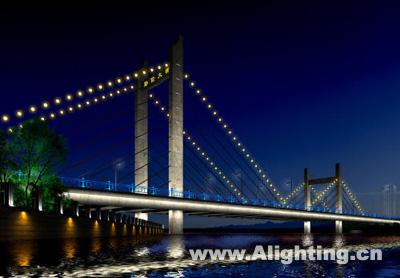

勤俭大桥夜景效果图

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

　　所用的灯具：

　　大桥缆索灯

　　1)电压：DC24V功率：5W2

　　2)LED 42颗 R/G/B 变彩

　　红光 600mcd 85度

　　绿光 2500mcd 85度

　　蓝光 800mcd 85度

　　3)乳白色罩壳+铝合金底座

　　4)尺寸：OD:120毫米H:65毫米

　　5)防水插头

　　6)防水等级：IP65

　　大功率LED射灯

　　1)输入电压AC220V

　　2)功率 3W

　　3)大功率LED 31W

　　4)材质：铝合金

　　5)表面处理：灰色喷塑

　　6)防水等级：IP65

　　7)光颜色：白/红/黄/绿/蓝/变彩

　　大功率LED投光灯

　　1)输入电压AC220V

　　2)功率18W

　　3)颜色：白/红/黄/绿/蓝变彩

　　4)材质：铝合金

　　5)表面处理：铝氧化

　　6)防水等级：IP65

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

　　北丽桥始建于宋熙宁七年(1074)，当时为石拱桥，1998年6月结合建国路改造建成廊桥，配亭子式仿古长廊、城墙式的栏杆，并覆以黑色筒瓦，与中基路沿河古民居相呼应。灯带勾勒檐以及对梁柱的亮化与历史街区呼应的古典风韵。

　　(2)护栏

　　桥的外立面护栏着重处理细节，以LED射灯投射方式，形成连续的光带如中山西路桥、解放桥，突出桥的时尚气息。

　　一大群雕区域内的中山东路桥，景观灯与桥梁完美结合，护栏以面的投射方式，并美化点缀了细部，与整体相得益彰。

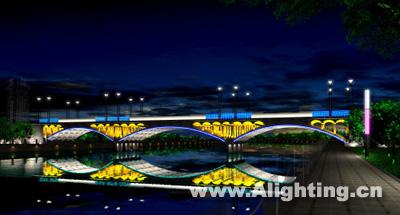

中山东路桥桥夜景效果图

　　(3)桥拱

　　望吴楼东侧连接芦席汇历史街区的秀城桥，一座古老的单孔拱形石阶桥，是目前在市区仍保存着的数座古石拱桥中的代表。为突显此桥的地位和历史，以两种光色及亮暗的变化来体现其历史和与环境的协调，夜间芦席汇历史街区在灯光照衬下显得沧桑而古老。

　　由三拱洞组成处于月河历史街区的月河桥，桥拱暖黄色的基调搭配桥身的白光，呈现水乳交融的感觉及悠悠水乡的古韵，她维系着历史古街与现代文明。

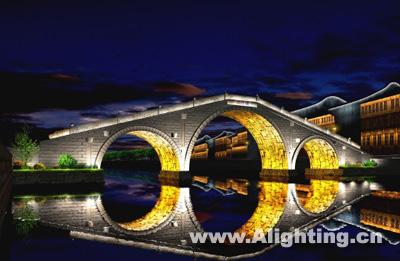

月河桥夜景效果图

　　壕股桥优美的弧线，蓝光的线条与白色光面的搭配，灯具根据结构隐蔽性的安置，各结合处简洁流畅，更显典雅秀丽，水面倒影灯色变幻。

壕股桥夜景效果图

　　(4)桥墩

　　支撑桥梁的桥墩在衔接处采用由上而下的泛光照明，光色均匀铺散，展现亮丽风姿，如连接传统与现代的南湖大桥，厚实的桥墩搭配黄光，更显尊贵与壮观。

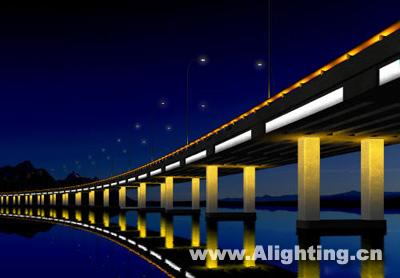

南湖大桥夜景效果图

　　亮化控制

　　(1)根据分区域和节点设置控制箱，将功能性照明与景观照明分回路控制。

　　(2)采用网络，用计算机控制环城河沿线景观照明和同时实施的功能照明。

　　(3)各回路的分配科学合理并与现场相符。

　　结束语

　　桥梁的照明是装饰性的照明，考虑整体艺术效果的同时需要安全可靠、便于维护;节约投资成本;亮度的选择要符合有关夜景照明的规定，避免眩光。LED的出现，以其效率高、功耗低、寿命长、体积小、色彩丰富等特点得到了广泛的应用。恰当地运用LED并结合各照明方式，对丰富城市夜景的气氛，将产生更为理想、舒适的艺术效果。

　　通过新的环城河夜景照明工程，将提升嘉兴的城市形象,提高城市的知名度,同时为市民的夜晚增添了一种独特的消遣与休闲，进而促进旅游文化的发展。一座座风格迥异的桥梁增添了水韵古城夜晚的多姿风采，其亮化又协调了周边环境，给游客以舒适的心情与感受。
