撰文：廖伟立(建筑部分)、袁宗南(照明部分).

　　桥体设计者：廖伟立建筑师事务所

　　照明设计：袁宗南照明设计事务所

　　作品所在地：彰化王功

　　主体构造：钢构

　　建筑面积：438 m2

　　施工期间：2003年10月-2004年10月

　　前言

　　桥不仅中介于两岸之间，而这桥面之上的空间气候，又不同于桥面下之气候，一个是钢构与天空的对话，一个是钢构与海水的对话，这些不同的型态，引领着一段段新的生活故事在此发生。

　　设计的完成，仅是一段前言的论述，随着居民与游客的集聚，才正开始写下属于王功渔港的新文本。

感谢袁宗南提供本案例，点击进入：袁宗南博客

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

　　主文

　　(一)工程内容

　　在现代一股休闲风催化之下，乡间里藏在自然怀抱里的珍贵自然风貌开始慢慢要呈现在世人面前。彰化县韵含丰富的自然景观，有山野之美，更含丰富的海港色彩。近年，彰化县府积极将王功渔港规划为兼具休憩、观光、渔业等多功能的渔港，不但提供民众亲海的休闲选择，除协助渔民转型，促进商机外，更方便都会人士融入自然。

　　王功景观桥基地靠近王功渔港，横跨后港溪，前后连结渔港区及王功街区。由王功桥前河堤西行三公里可至渔港及灯塔，附近尽是蚵田，一派农家的幽静气份，因此附近除休憩人潮外，更聚集了不少的垂钓人。为扩展渔港多元化发展，以休闲渔业为主要目标，王功渔港将成为未来中部地区休憩的重要据点。由此发展趋势除将本案之桥梁作出连结功能外，更企图借着材料与当地自然气候协调的结果，发挥出观光游憩与生态解说的功能，成为港区的新地标。

　　搭起一座桥

　　借着您的延伸跨过断裂的堤岸

　　你来我往 讯息得以互通

　　借着您的善意 打破害羞的沉默

　　我来你往 误会得以消释

　　折纸般的构造 加劲了结构的力道

　　水鸟展趐的双翼 幻化成中途停歇休息的遮阳亭

　　一波一波的海浪形成 主体 无数 转折的斜面 整体得以变轻松 光线得以变奇巧

　　远观时 桥己非桥 是 建筑 景观 雕刻 装置

　　近身时 桥己非桥 随着步伐的移动

　　景致 千万变化

　　颜色 饱满开朗

　　心胸 变宽变广

　　志气 变高变远

感谢袁宗南提供本案例，点击进入：袁宗南博客

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

　　(二)照明设备选用

　　2-1. 桥梁铺面led 照明

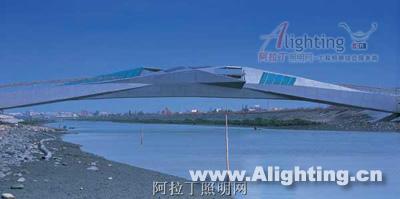

　　王功景观桥桥梁型式与构造材料乃利用桁架与折板结合成一利落的桥型，在两道海堤中如一轻巧的雕塑。主结构为钢骨，以桁架的型态传递力量，创造桥梁平衡。

　　由于桥梁横跨于王功海面，常年强烈日照及饱含盐份的海风吹拂，建筑材料大多需以防锈蚀之材料处理。

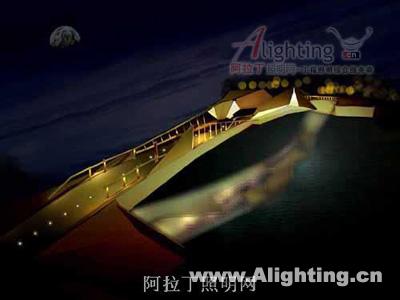

　　在这条力量传输的轨道上，地枰铺以防腐与防盐处理的铁木，在这条100米长的轴在线，我们仅以埋入式的地底LED灯具淡淡描绘出主要的动线，每隔3米架设一个埋入式Led 地灯，埋设一颗上照式Led 灯，灯具外壳采用不锈钢成型，夜间整排灯光亮起，然后慢慢隐没在桥梁的那一端，这种邈远而悠闲的引导效果，就如天上银河般，淡淡的，却显的深远。

　　2-2. 桥梁扶手照明

　　桥面不锈钢扶手高约1米，扶手处以木板作为收边，宽度约30公分左右。我们在扶手内藏以管状LED，淡黄的窄角光会微微洗亮栏杆，将栏杆的结构带进深沉的夜色里，融合入淡淡的人造光晕，有点让我想起黄昏里乡野间路旁两行绵延至天边的电线杆，在夕阳下微微发光，让马路成了一条阳光般的道路，显的很有一派宁静的气氛。

　　同时，这条光带，也是桥梁与海的一个分隔点，但分隔方式，又仅如黄昏天空里，划破天空的一道灿烂彩霞。

感谢袁宗南提供本案例，点击进入：袁宗南博客

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

　　2-3. 停留空间的照明

　　桥梁间以铝复合板为主要包覆材料，动态的折板变化将丰富观景的乐趣，而玻璃的设置也使停留区免于强风的困扰。

　　王功桥由于位处海陆交界处，昼夜海陆风的变换显着，风势强劲时会使人行动困难。而海埔地空旷的地型也使夏日的烈阳更加难耐，因此，本案如要充分发挥观景功能，就必需妥善照应遮阳及挡风的设施。

　　设计的策略为结合桥梁型式，设置随动线变化的折板，兼具挡风。这处停留区内，我们尽量让光留在折板内，远处的人来看这停留的空间，必须透过走动来观赏到折板内外的明暗对比效果。

　　也就是说，这种光是外扩的，他像一盆原始的光明，包覆在一个不完全封闭的容器内，显的有欲盖弥彰的美感。

　　这个包覆体内的灯光采用Hi-Spot 50埋入式投光灯打亮这几片不规则的折板，光束选用窄角光，只任意打亮折板，光的不规则性、与光在金属板上产生的反射，就如同王功桥整体造型般没有规矩可循。

　　2-4.桥梁轮廓照明

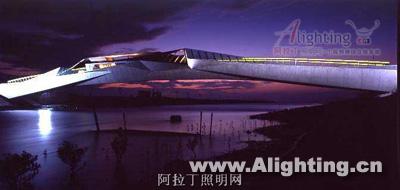

　　桥梁底部整片金属板直接面对王功的海，在这贯穿的100米之间，仅在两岸各以一盏150瓦窄角投光灯打亮桥底，将桥身与海面作出一个区隔，稍稍分离出海天一色的景致。

　　(三)整体协调性

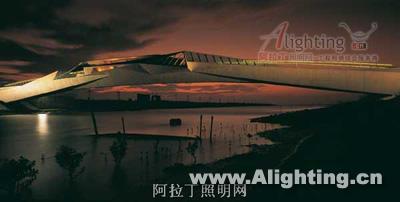

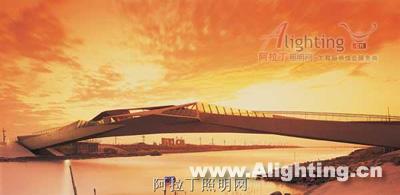

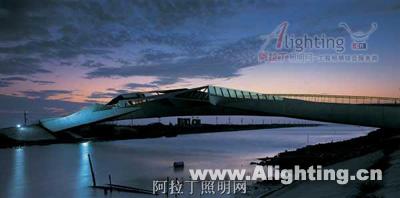

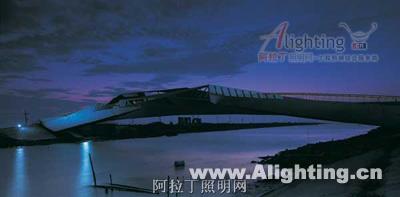

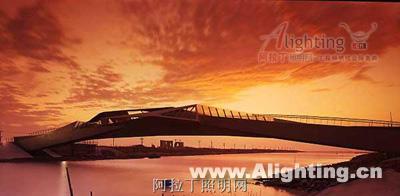

　　桥梁所处环境四周之色调为灰白色河堤，深蓝色河流与广大的天空与海洋景观。新增的桥梁桥梁避免传统的深红色调或黄绿色等显明色系，而采用低采度低明度，符合原环境背景色彩之设计为原则。最后以浅灰蓝色为主色。在夜间，我们并不企图要描绘出桥身的轮廓，仅在两侧河堤及桥身下方装设投射灯，突显桥身雕塑般的动态与立体感，也彰显出建筑师想强调的桥上与桥下不同气候风貌。 我们知道夜间照明的发展，能带动周遭观观光的发展，因此一个优质的夜间照明，不失为桥的一体两面，创造不同特色。

　　但灯光不一定要夸张的，明亮的，我们企图让夜晚的王功景观桥显的更为宁静。呼应乡下特有的蛙鸣一片。

　　(四)耗能分析

　　桥梁上归属照明灯具费用每月约3,000元人民币，在业主能接受的范围之内。

　　参考文獻：

　　1. 速写集;作者廖伟立，六合出版社。

　　2. 造形设计原理;作者林崇宏，视博文化出版社。
