摘要:根据现场的实际情况与奥组委的要求，以及 BOB对高清电视转播的要求，我们设计采用升降架安装。每个场地上安装14套灯具，采用侧边安装灯具，每边安装7套1000W的投光灯。整个场馆共安装灯具56套NTC9221外场强光投光灯(1000W金卤灯)，通过3D建模，仿真模拟，并与北京设计院沟通确认，在奥组委认可之后开始施工并调试，现在已经通过了奥运测试赛的验收。北京朝阳体育馆场地照明设计。
项目名称
北京朝阳体育馆(奥运羽毛球预赛馆)
设计单位
深圳市海洋王照明工程有限公司
施工单位
北京建工四建水电分公司
业主单位
北京朝阳体育馆
项目简介
项目名称：北京市朝阳体育馆
建筑面积：7888平方米
固定座位：3180个，活动座椅800个
安装高度：12米
水平照度：2500lux
垂直照度：1200lux
眩光：≤40
均匀度：≥0.8
显色性：≥90
北京朝阳体育馆是一个综合体育馆，现被征用为2008年奥运会羽毛球的测试赛场地。场地的照明需要重新改造，原有的照明设备不能破坏与改动。
我们根据现场的实际情况与奥组委的要求，以及 BOB对高清电视转播的要求，我们设计采用升降架安装。每个场地上安装14套灯具，采用侧边安装灯具，每边安装7套1000W的投光灯。通过3D建模，仿真模拟，并与设计院沟通确认，在奥组委认可之后开始施工并调试，现在已经通过了奥运测试赛的验收，成为首个国有品牌灯具在奥运专业场馆使用的案例。
如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn
项目详细内容
1、 详细的照明技术指标(包括照明质量与数量)：
根据现场的实际情况与奥组委的要求，以及 BOB对高清电视转播的要求，我们设计采用升降架安装。每个场地上安装14套灯具，采用侧边安装灯具，每边安装7套1000W的投光灯。整个场馆共安装灯具56套NTC9221外场强光投光灯(1000W金卤灯)，通过3D建模，仿真模拟，并与北京设计院沟通确认，在奥组委认可之后开始施工并调试，现在已经通过了奥运测试赛的验收。
产品简介：
NTC9221外场强光投光灯(1000W金卤灯)产品描述说明：
采用德国欧司朗(OSRAM)公司紧凑型双端短弧金卤灯作为光源，光效≥90lm/W，显色指数 ≥90，色温5900K，寿命达到9000小时，各项指标符合国际奥委会对体育场馆的设计标准，达到了HDTV彩色电视转播的技术条件和要求;
采用欧司朗公司指定的镇流器、触发器、电容，匹配性能良好,功率因数cosф≥0.9。电器箱与灯具采用分体结构，200米的距离内均可点亮灯具。
灯具、电器箱采用全密封结构设计，达到IP65 ，有效防止灰尘、水进入灯体与电器箱内部，同时设计呼吸过滤装置，能够有效地平衡灯具内外的空气压力并降低灯具内的温度，从而提高灯具的使用寿命;
灯具采用高压压铸铝合金材料，灯具支架采用镀锌工艺处理，螺钉全部采用进口不锈钢，在恶劣环境下保证达到15年的寿命要求;
反射器采用逐点追踪法设计，将光源光线精确定位到需求位置，有效控制眩光产生，反射器材料采用进口阳极氧化高纯铝(99.99%)，灯具光输出效率接近80%;
内部装有可调动的反射板，有效控制眩光，减少光污染，提高灯具效率;
灯具采用一体化造型设计，外形美观，线条流畅，风阻小，与马道、灯杆、建筑物等结构容易协调，并方便安装调试。
灯具两侧有调光刻度盘及瞄准结构，方便调整灯具投射角度，根据奥运场馆的需要配有红点瞄准器，用于远距离精确对光。
灯具设有开盖保护装置，过热保护装置，并支持应急照明。
人性化的后开盖设计，更换灯泡快捷方便，特适合马道的工作需求;
反射器与灯壳采用分开形式设计，灯具共有7种配光，可以根据场地的需求，只要更换反射器即可达到配光要求;
电器箱超高压压铸铝，电器绝缘等级为Ⅰ级。
如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn
设计理念：
选择和设计好反光材料、透光材料及镀膜工艺的，可以提高光效，减少照明系统的灯具数量，节能降耗，同时还能降低光源的温度，提高光源的使用寿命，提高灯具的安全性能。
普通铝板的反射率为 40-60%;
普通镜面反射铝板的反射率只有60-70%;
镀膜反射器的反射率可高达92%以上;
高纯氧化铝板的反射率可达90%以上。
(1)科学的配光
反光镜、透明件和发光角的正确和合理设计，
精确配光，可以提高灯具效率，减小眩光;
根据工作环境需要设计配光曲线;
专用软件设计反射器;
专用软件模拟反射器和透射器配光效果;
制作样板检验配光与设计的一致性;
目的：使光线精确、合理地分布到工作区域
(2)超强的防护
灯具防护等级高，可以提高维护系数，灯具使用寿命长。
此灯防护等级达到IP65，可以在室内外使用，
表面增加了防腐等处理，可以在任何恶劣的环境下工作。
如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

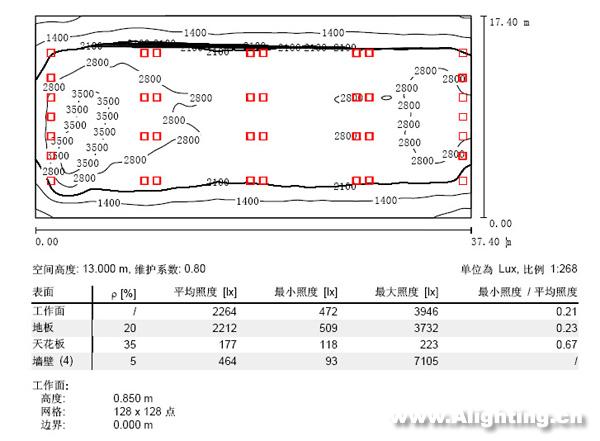

照明模拟：

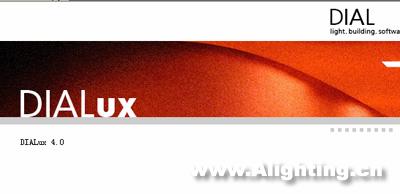

由德国DIAL开发、推广应用,该软件在欧洲已位居照明软件的领导地位
精确计算各方案的照明效果，以检验能否满足设计要求，经过多年的事实验证，DIALUX的模拟非常准确;
3D建模、瞄准点、灯具调试等功能发展的越来越完善。

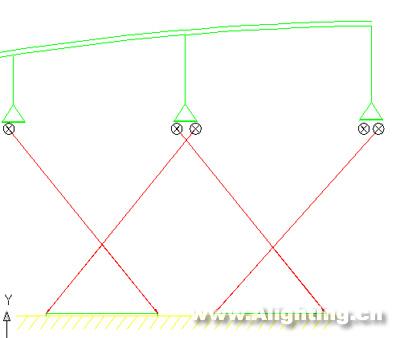

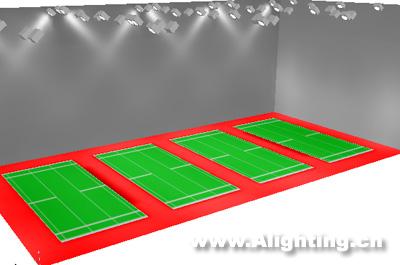

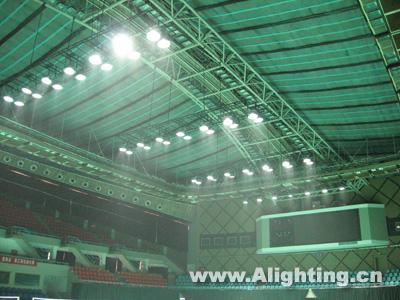

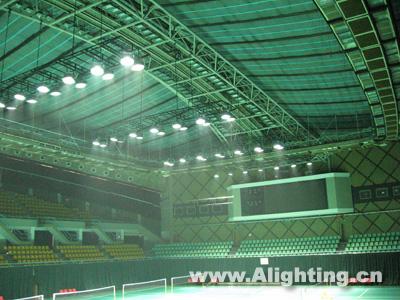

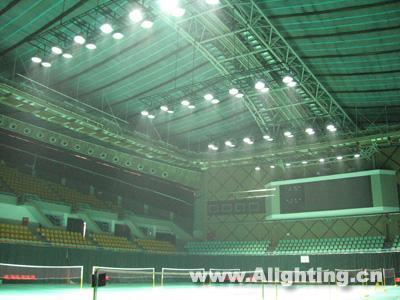

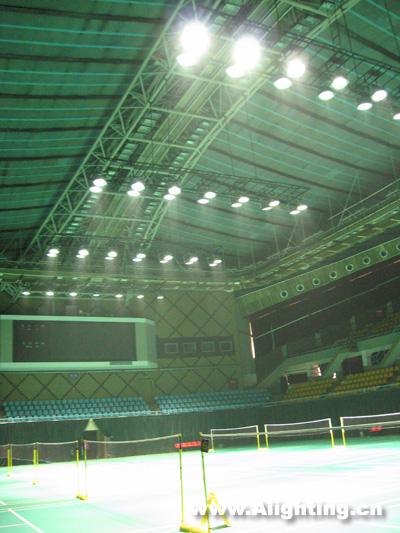

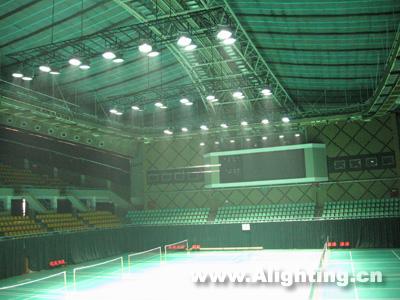

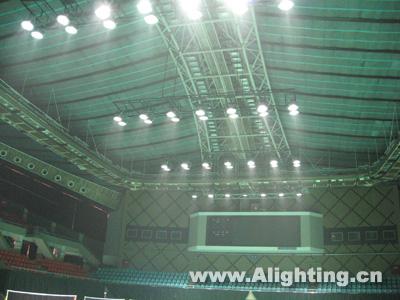

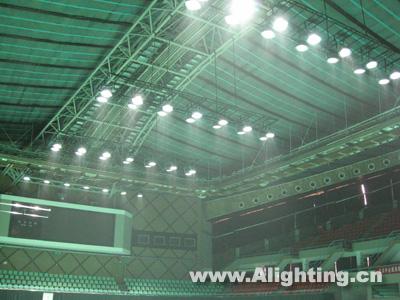

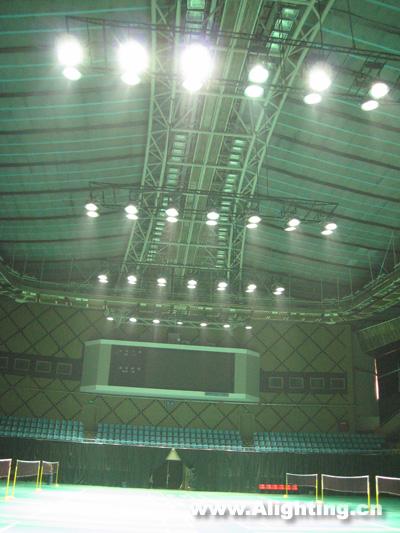

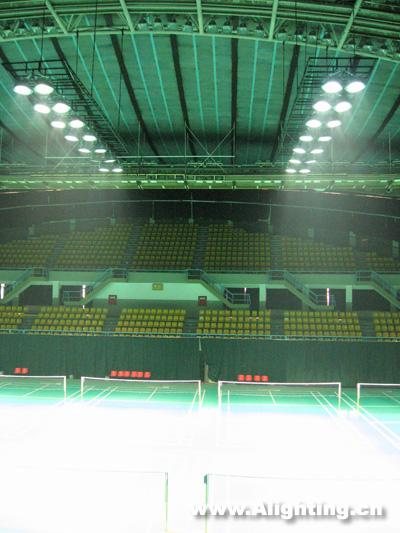

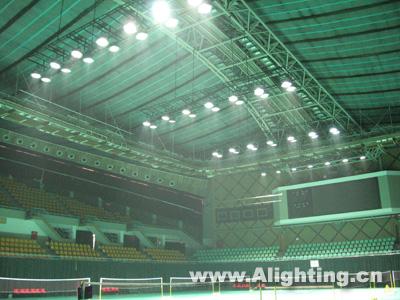

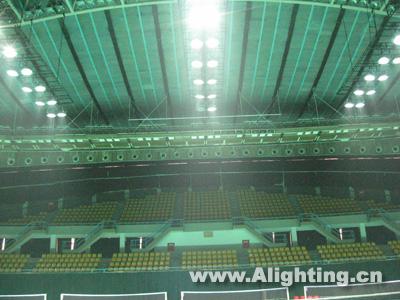

每个场地采用1000W金卤灯14套，场地两边对射
如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

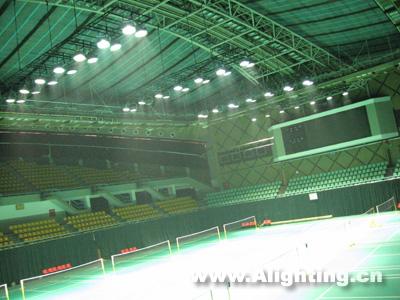

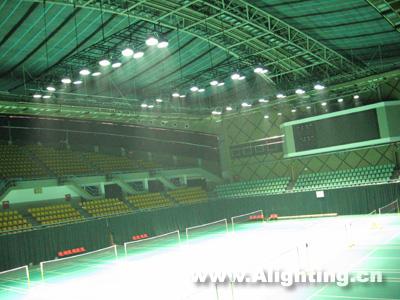

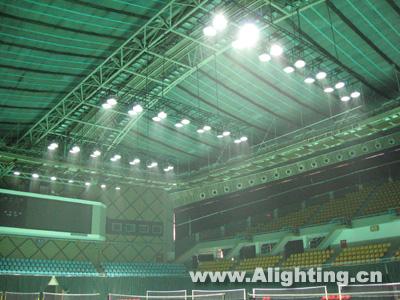

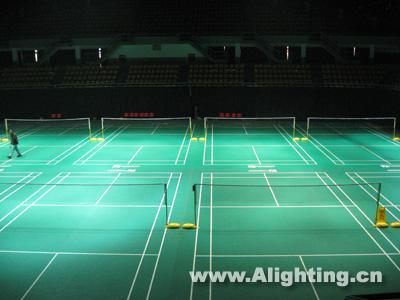

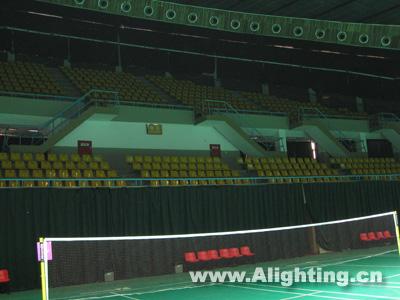

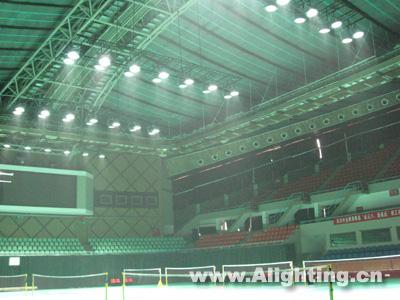

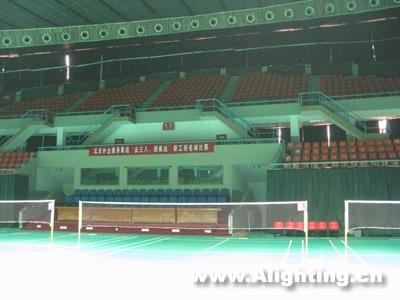

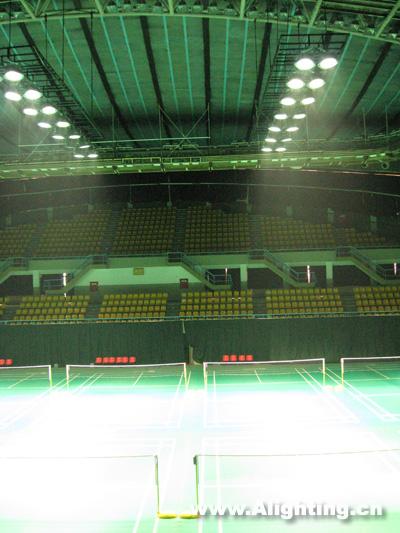

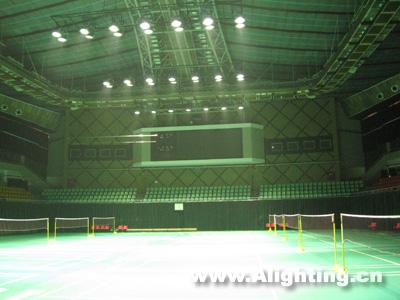

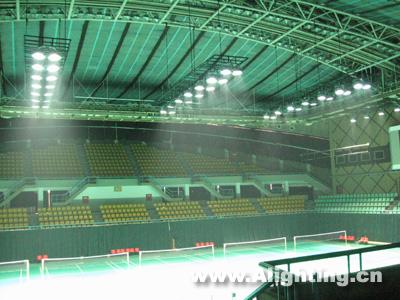

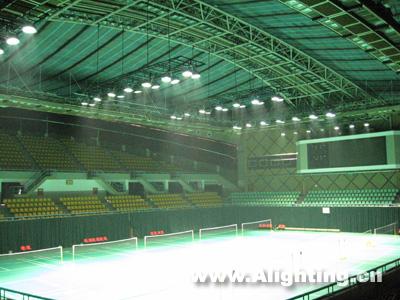

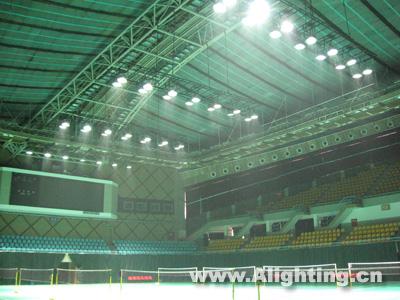

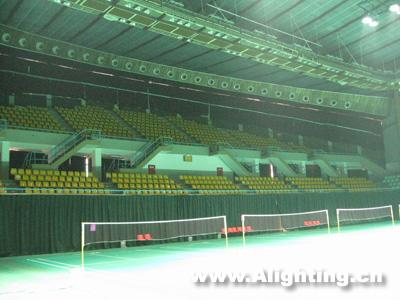

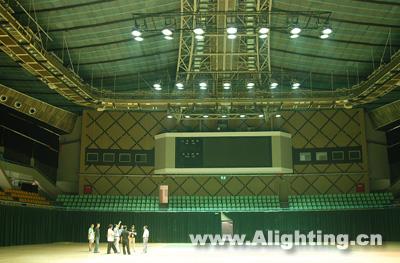

验收现场：

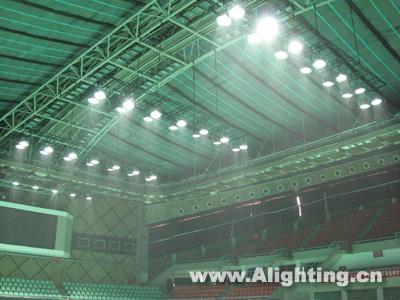

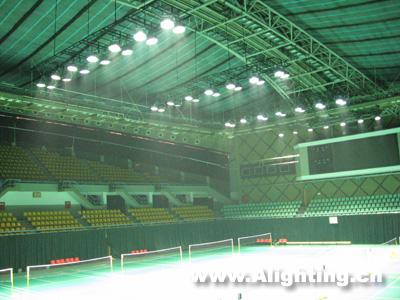

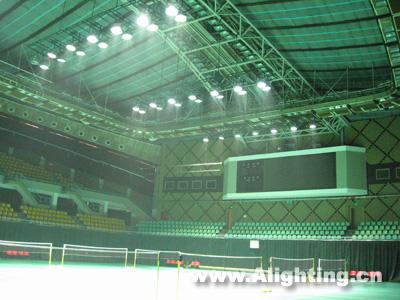

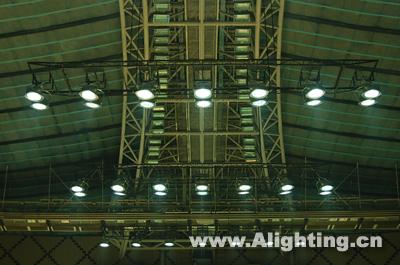

灯具的安装：
如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn
2、 照明设计理念、方法等的创新点：
充分满足和处处体现绿色奥运、科技奥运、人文奥运的理念为我们的设计宗旨。在产品的选择与照明设计上，注重绿色意识，选择正确的灯具，设计合理的照明方式。主要表现在：
第一、采用节能的光源;
第二、提高灯具效率，选择合适的配光曲线，减少使用灯具的数量;
如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn
第三、设计多种功能的照明模式;
第四、有效控制眩光，杜绝光污染;
第五、灯具采用100%可回收的环保材料制作，包括外包装、内包装与标贴。
在照明设计上，以人为本，严格遵守JGJ153-2007与奥组委的要求，特别要注意羽毛球运动的特点与BOB转播的要求。
旧馆改造，不得影响与破坏原有的灯具照明效果。
由于羽毛球运动范围小，球体积小，对眩光要求严格，在做到照度满足比赛要求的同时，确保亮而不眩。
如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn
3、 照明设计中节能措施：
比原有设计方案节能30%，原方案为2000W灯具10套，两侧对射
采用照明软件进行仿真模拟，采用合理的灯具配光与功率，进行科学的设计，减少灯具使用数量与功率

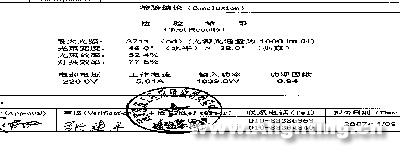

采用高效的灯具，海洋王9221灯具光效达到77.5%(有国家建筑科学院测试报告);
设计多个照明模式，减少使用功率;
采用高效配套电气，降低损耗。
4、设计中使用了哪些新技术、新材料、新设备、新工艺：
该灯具采用了国际顶级的光源(HQI短弧双端金属卤化物灯，型号:HQI-TS 1000D/S)，优点：
发光效率高，达到了金卤灯的最高光效，90lm/W。
十分紧凑，适合与灯具的配光设计与精确的安装，提高了光线利用系数。
弧长很短，光线的方向性极好，散射少，显色性极佳。
无外泡壳，减少光损与散射
如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn
5、照明设计中使用了那些环保安全措施：
(1)玻璃
针对体育运动的性质与公众场所安全的需要，我司对玻璃的防爆与抗冲击上，进行了了特殊的处理，以保证灯具透明件的安全，确保人身安全与材料的使用寿命。
(2)紫外线
对体育场馆的灯具安装高度低，灯具的使用频率高，在灯具输出的紫外线上进行处理，确保对人体无伤害。
如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn
(3)高效
通过提高灯具效率与照明设计质量两个方面，减少灯具使用数量与功率，降低能耗。
(4)阻燃电缆
采用具有资质的阻燃电缆，降低对环境影响，并增强安全。
如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn
图纸、照片及相关资料目录

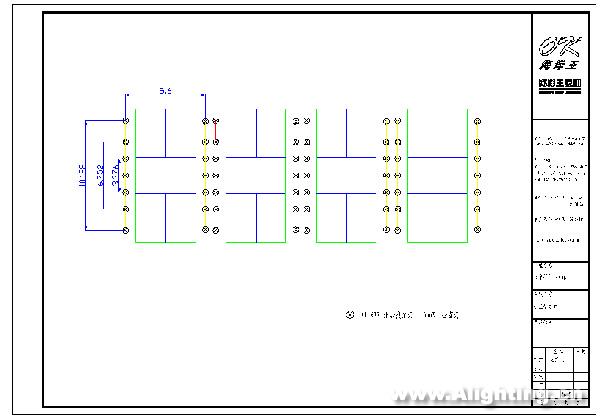

1、主要场所照明灯具布图;
