摘要:国家体育馆以中国“折扇”为设计灵感，充分体现“绿色奥运、科技奥运、人文奥运”的奥运理念和“节俭办奥运”的原则，注重功能设计、环保设计和美感设计相结合。垂直面创造以内透光为主的视觉意向，因建筑保温层的位置遮挡了部分内透光，采用白色LED背板与室内照明自然内透的组合方式。LED发光板距离玻璃仅为100mm，通过精确的亮度控制，背板照明与内透光完美的结合起来。
项目名称
国家体育馆夜景照明
设计单位
清华大学(建筑学院)
施工单位
北京良业照明工程有限公司
业主单位
国奥投资发展有限公司
项目简介
国家体育馆在奥运期间将主要承担体操(不含艺术体操)和手球比赛项目。奥运会后，将成为集体育竞赛、文化娱乐于一体，提供多功能服务的市民活动中心。该工程项目主要由体育馆主体建筑和一个与之紧密相邻的热身馆以及相应的室外环境组成。国家体育馆坐落在北京奥林匹克公园中心区的南部。建设用地南北长约335米，东西宽约207.5米，总占地6.78公顷，建筑物总高度为42.47米，总建筑面积为80890平方米，馆内设18000个座椅。
国家体育馆以中国折扇为设计灵感，充分体现绿色奥运、科技奥运、人文奥运的奥运理念和节俭办奥运的原则，注重功能设计、环保设计和美感设计相结合。国家体育馆工程由中国人自己设计、施工完成，整个工程充分体现出中国特色。国家体育馆的业主单位为国奥投资发展有限公司，负责整个国家体育馆的投资、建设和运营。该项目的设计单位是北京市建筑设计研究院，施工单位为北京城建集团有限责任公司，监理单位是北京建工京精大房工程建设监理公司。工程于2005年5月开工建设，历时约两年半。
照明设计单位为清华大学(建筑学院)，照明施工单位为北京良业照明工程有限公司。本项目属国家科技部863计划半导体照明规模化系统集成技术研究(课题编号：2006AA03A170)的子课题一国家体育馆和奥运村照明系统规划设计、集成结构分析、系统评价和标准(课题责任人为国奥投资发展有限公司)。依据科技合同规定，清华大学(建筑学院)负责内容如下：
(1)国家体育馆建筑景观照明规划设计。根据工程进度要求以及在规定的时间内，完成照明系统规划设计的分析图、效果图，负责照明系统深化设计的技术审核。
(2)分布式LED照明应用方式研究。
(3)LED照明集成系统的评价方法和标准。
(4)完成《国家体育馆照明系统规划设计、集成结构分析、系统评价标准》的研究报告书。
国家体育馆于2007年11月22日完工通过验收，是北京奥林匹克中心区第一个竣工的比赛场馆，已于2007年11月28日迎来好运北京国际体操、蹦床等比赛。
如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn
项目详细内容
1、详细的照明技术指标(包括照明质量与数量)：
(1)总用电负荷为277.4 KW。
(2)60%以上区域(面积)应用LED照明，节电20%，实现863课题计划的要求。
2、照明设计理念、方法等的创新点：
(1)基于奥运中心区整体亮度构思严格控制主体育馆的亮度。

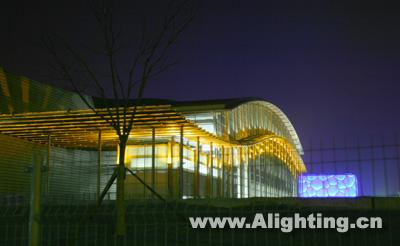

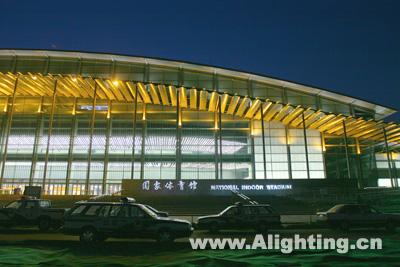

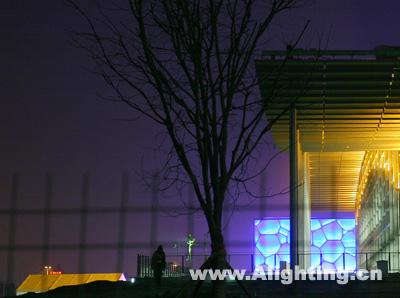

(2)以金色表达曲线屋顶的上下表面，从城市尺度和俯瞰视野呼应鸟巢的红色母题与水立方的蓝色母题，具有中国传统特色的金色母题成为该建筑夜景观的标志性视觉符号。由LED与上射投光灯共同完成对金属格栅的金色照明，并创造具有流动性的巨尺度动态效果。

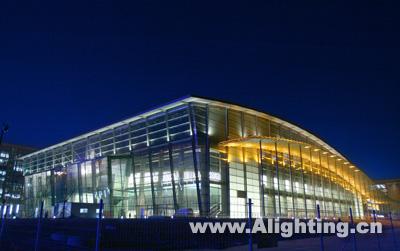

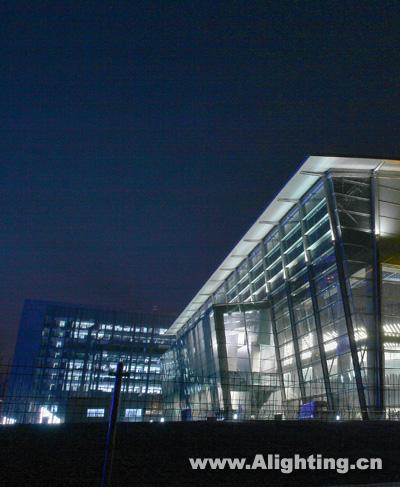

(3)垂直面创造以内透光为主的视觉意向，因建筑保温层的位置遮挡了部分内透光，采用白色LED背板与室内照明自然内透的组合方式。LED发光板距离玻璃仅为100mm，通过精确的亮度控制，背板照明与内透光完美的结合起来。
3、照明设计中节能措施：
(1)光源节能LED的应用。采用0.08W白色LED(光束角120度)，灯具功率约64W/块，LED发光板为1930mm975mm，60%以上区域(面积)应用LED照明，节电20%。
(2)控制系统节能采用手动、时钟和自动控制三种方式。其中时钟控制为主要的控制方式，自动控制采用预留控制接口的方式，可以和楼宇自控连接。
如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn
4、设计中使用了哪些新技术、新材料、新设备、新工艺：
(1)后置保温层玻璃幕夹层内透照明采用0.08W白色LED(光束角120度)，灯具功率约64W/块。
(2)大规模LED灯具及相关控制系统的实践应用。其中1930mm975mm的64W LED背板灯共计1265块(总面积2380m2)，隔栅上方20W 1m的条形LED灯共计3000支(总长3000m)。
5、照明设计中使用了那些环保安全措施：
(1)配电设计：
1.本工程采用三相五线制(TN-S)380/220V低压供电，主电源根据现场的实际情况由甲方提供。
2.本工程暂设5台配电箱，后期可以根据现场的实际情况调整配电箱的数量，具体安装位置可根据现场实际情况确定，总用电负荷为277.4KW。
3.本工程配电线路采用ZR-BYJ电缆穿SC管敷设的方式,所有电源从一层天花内沿出到立面钢柱内侧,引至灯具安装位置,然后再立柱钢板开孔把电源引出。
(2)控制方式：
本工程采用手动、时钟和自动三种控制方式，手动控制为箱旁手动，时钟为主要的控制方式，自动控制采用预留控制接口的方式，可以和楼宇自控连接。
(3)接地：
本工程的照明配电箱及灯具的金属外壳均应可靠接地，接地电阻不大于4欧姆。
如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn
业主单位意见
国家体育馆夜景照明设计及工程符合业主方设计要求，相关设计与施工团队较好的完成了设计任务。
