摘要:南京神旺大酒店夜景照明设计二。智能照明控制系统是最先进的一种照明控制方式,它采用全数字、模块化、分布式的系统结构,通过五类控制线将系统中的各种控制功能模块及邮件连接成一个照明控制网络。神旺大酒店照明采用目前国际上最先进的智能照明控制系统。
前半部分请点击:南京神旺大酒店夜景照明设计一(组图)
灯具安装及技术参数

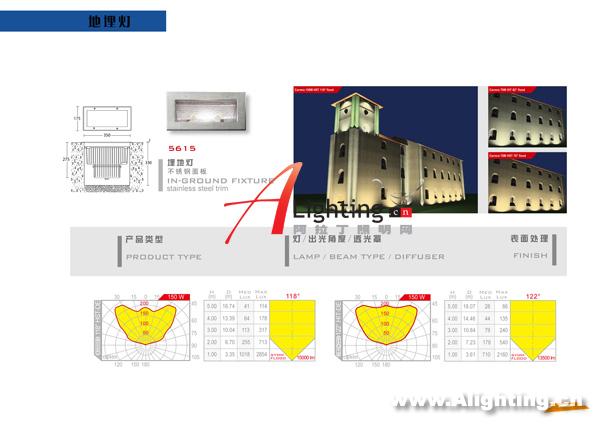

地埋灯
不锈钢面板
点击进入:邵天博客 点击进入:邵天照明设计工作室 点击进入:其公司网页
感谢邵天照明设计工作室提供本案例
如果你有详细的图文案例需要展示,阿拉丁照明网案例频道为你提供这个平台。联系人:陈晓航 邮箱:cxh@alighting.com.cn

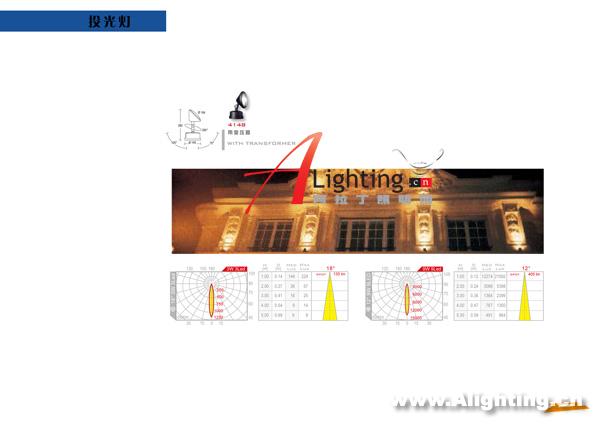

投光灯
带变压器
投光灯
点击进入:邵天博客 点击进入:邵天照明设计工作室 点击进入:其公司网页
感谢邵天照明设计工作室提供本案例
如果你有详细的图文案例需要展示,阿拉丁照明网案例频道为你提供这个平台。联系人:陈晓航 邮箱:cxh@alighting.com.cn
荧光灯内透
灯具型号:OPTUS 135A/Z
灯具品牌:THORN/索恩
生产厂家:索恩照明公司
灯具编号:T5内透单管荧光灯
安装区域:室内内透
尺寸:长:1471mm 宽:37.8mm 高:65mm
重量:1.5千克
材质:优质冷轧钢板体灯/白色喷涂/表面经过防锈处理/聚碳酸酯灯座
电器:THORN/索恩品牌电子镇流器
光源:OSRAM/欧司朗品牌,型号:L 35W/840 T5-35W 光通量:3300lm 显色指数:≥80
灯脚:G5
色温:4000K
制作标准:符合欧洲标准EN60598以及国家标准GB7000
防护等级:IP20
电器性能:Class I
LED数码管
灯具型号:LED勾边灯
灯具品牌:THORN/索恩
生产厂家:索恩照明公司
安装区域:楼体外轮廓照明
尺寸:
材质:MIPAK/LED,压铸铝灯体,防护等级IP67,配磨砂玻璃;符合EN60598标准
电器:24V变压器外置,-20℃正常工作
工作电压:220V/50HZ
安装:线槽安装
光源:15W LED
颜色:白色
制造标准:符合欧洲标准EN60598
IP防护等级:IP67
点击进入:邵天博客 点击进入:邵天照明设计工作室 点击进入:其公司网页
感谢邵天照明设计工作室提供本案例
如果你有详细的图文案例需要展示,阿拉丁照明网案例频道为你提供这个平台。联系人:陈晓航 邮箱:cxh@alighting.com.cn

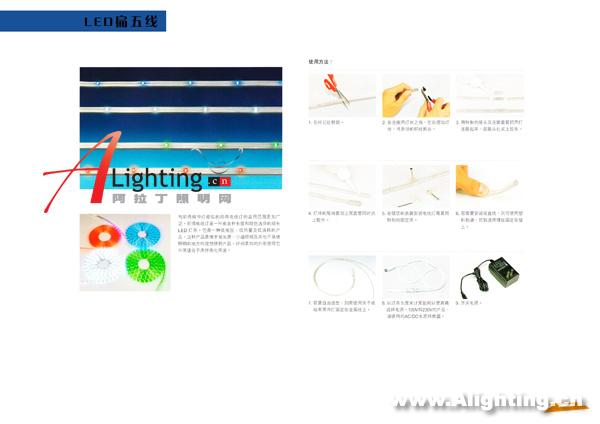

LED扁五线
与丽得扁带灯相似的丽得电线灯的适用范围更加广泛。丽得电线灯是一种有各种长度和颜色选择的细长LED灯条。它是一种低电压、低热量及低消耗的产品。这种产品是用于背光源、小道照明及其他不易被照明的地方的理想照明产品。纤细柔软的外形使得它非常适合于用作亮化用途。
使用方法:
1.在标记处剪裁。
2.在连接两灯体之前,左右摆动灯体,将多余的铜线剪去。
3.用特制的接头及连接套管把两灯连接起来,在接头处点上胶水。
4.灯体的尾端要加上套尾管同时点上胶水。
5.在硬质的表面安装电线灯需要用特制的固定夹。
6.若需要安装成直线,则可使用塑料轨道,把轨道用螺丝固定在墙上。
7.若要自由造型,则需要使用夹子或结束带将灯固定在金属线上。
8.以灯条长度来计算能耗以便真确选择电源。120V和230V的产品,请使用AC/DC电源转换器。
9.开关电源。
照度计算
点击进入:邵天博客 点击进入:邵天照明设计工作室 点击进入:其公司网页
感谢邵天照明设计工作室提供本案例
如果你有详细的图文案例需要展示,阿拉丁照明网案例频道为你提供这个平台。联系人:陈晓航 邮箱:cxh@alighting.com.cn

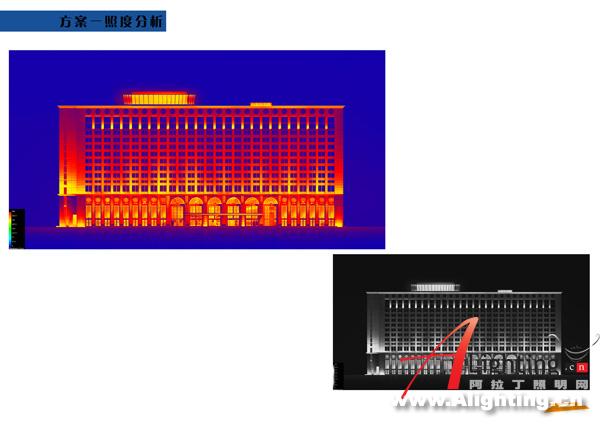

方案一照度分析

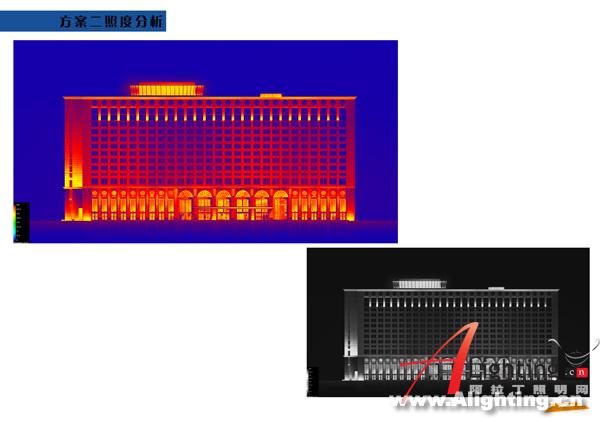

方案二照度分析
点击进入:邵天博客 点击进入:邵天照明设计工作室 点击进入:其公司网页
感谢邵天照明设计工作室提供本案例
如果你有详细的图文案例需要展示,阿拉丁照明网案例频道为你提供这个平台。联系人:陈晓航 邮箱:cxh@alighting.com.cn
智能控制说明
总控制说明
智能照明控制系统是最先进的一种照明控制方式,它采用全数字、模块化、分布式的系统结构,通过五类控制线将系统中的各种控制功能模块及邮件连接成一个照明控制网络,它可以作为整个建筑物自动化管理系统(BA系统)的,一个子系统通过网络软件接入BA系统,也能作为独立系统单独运行,在照明控制实现手段上更专业、更灵活,可实现对各种照明灯的调光控制或开关控制,是实现舒适照明的有效手段,也是节能的有效措施。
神旺大酒店照明采用目前国际上最先进的智能照明控制系统,系统结构如下:
点击进入:邵天博客 点击进入:邵天照明设计工作室 点击进入:其公司网页
感谢邵天照明设计工作室提供本案例
如果你有详细的图文案例需要展示,阿拉丁照明网案例频道为你提供这个平台。联系人:陈晓航 邮箱:cxh@alighting.com.cn

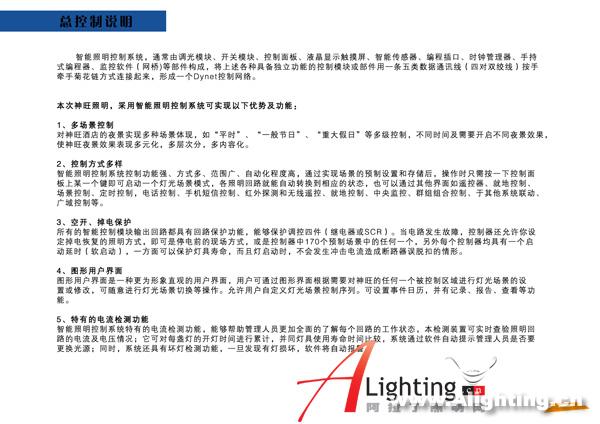

总控制说明
智能照明控制系统,通常由调光模块、开关模块、控制面板、液晶显示触摸屏、智能传感器、编程插口、时钟管理器、手持式编程器、坚控软件(网桥)等部件构成,将上述各种具备独立功能的控制模块或部件用一条五类数据通讯线(四对双绞线)按手牵手菊花链连接起来,形成一个Dynet控制网络。
本次神旺照明,采用智能照明控制系统可实现以下优势及功能:
1、多场景控制
对神旺酒店的夜景实现多种场景体现,如平时、一般节日、重大节日等多级控制,不同时间及需要开启不同夜景效果,使神旺夜景效果表现多元化,多层次分,多内容化。
2、控制方式多样
智能照明控制系统控制功能强、方式多、范围广、自动化程度高,通过实现场景的预制设置和存储后,操作时只需按一下控制面板上某一个键即可启动一个灯光场景模式,各照明回路就能自动转换到相应的状态,也可以通过其他界面如遥控器、就地控制、场景控制、定时控制,电话控制、受机短信控制、红外探测和无线遥控、就地控制、中央坚控、群组组合控制、于其他系统联动、广域控制等。
3、空开、掉电保护
所有的智能控制模块输出回路都具有回路保护功能,能够保护调控四件(继电器或SCR)。当电路发生故障,控制器还允许你设定掉电恢复的照明方式,即可视停电前的现场方式,或是控制器中170个预制场景中的任何一个,另外每个控制器均具有一个启动延时(软启动),一方面可以保护灯具寿命,而且灯启动时,不会发生冲击电流造成断路器误脱扣的情形。
4、图形用户界面
图形用户界面是一种更为形象直观的用户界面,用户可通过图形界面根据需要对神旺的任何一个被控制区域进行灯光场景的设置或修改,可随意进行灯光场景切换等操作。允许用户自定义灯光场景控制序列。可设置事件日历,并有记录、报告、查看等功能。
5、特有的电流检测功能
智能照明控制系统特有的电流检测功能,能够帮助管理人员更加全面的了解每个回路的工作状态,本检测装置可实时查验照明回路的电流及电压情况;它可对每盏灯的开灯时间进行累计,并同灯具使用寿命时间比较,系统通过软件自动提示管理人员是否要更换光源;同时,系统还具有坏灯检测功能,一旦发现有灯损坏,软件将自动报警。
总控制说明

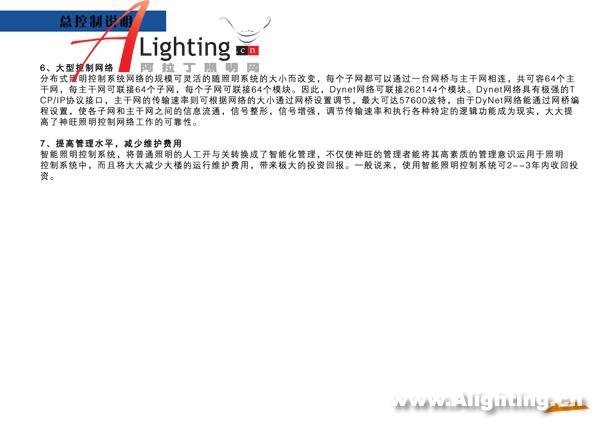

6、大型控制网络
分布式照明控制系统网络的规模可灵活的随照明系统的大小而改变,每个子网都可以通过一台网桥与主干网相连,共可容64个主干网,每主干网可联接64个子网,每个子网可联接64个模块。因此,Dynet网络具有极强的TCP/IP协议接口,主干网的传输速率则可根据网络的大小通过网桥设置调节,最大可达57600波特,由于Dynet网络能通过网桥编程设置,使各子网和主干网之间的信息流通,信号整形,信号增强,调节传输速率和执行各种特定的逻辑功能成为现实,大大提高了神旺照明控制网络工作的可靠性。
7、提高管理水平,减少维护费用
智能照明控制系统,将普通照明的人工开与关转换成了智能化管理,不仅使神旺的管理者能将其高素质的管理意识运用于照明控制系统中,而且将大大减少大楼的运行维护费用,带来极大的投资回报。一般说来,使用智能照明系统可2-3年内收回投资。
点击进入:邵天博客 点击进入:邵天照明设计工作室 点击进入:其公司网页
感谢邵天照明设计工作室提供本案例
如果你有详细的图文案例需要展示,阿拉丁照明网案例频道为你提供这个平台。联系人:陈晓航 邮箱:cxh@alighting.com.cn

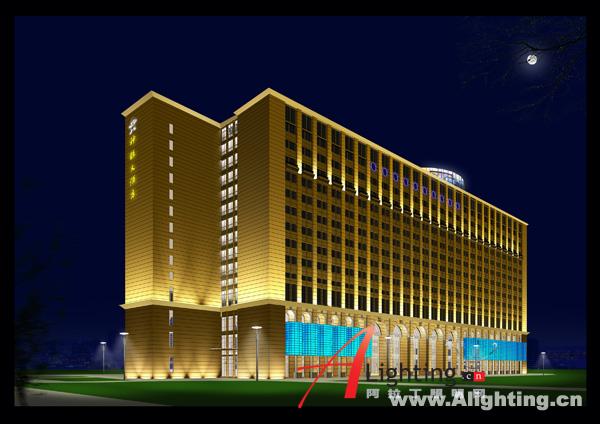

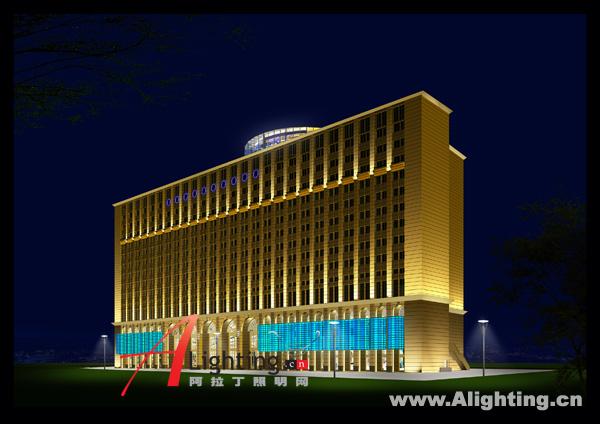

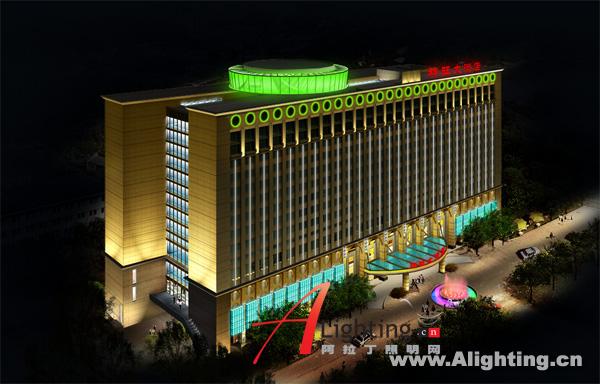

方案一效果图
方案一效果图
方案一效果图
点击进入:邵天博客 点击进入:邵天照明设计工作室 点击进入:其公司网页
感谢邵天照明设计工作室提供本案例
如果你有详细的图文案例需要展示,阿拉丁照明网案例频道为你提供这个平台。联系人:陈晓航 邮箱:cxh@alighting.com.cn
方案一效果图
方案一效果图
点击进入:邵天博客 点击进入:邵天照明设计工作室 点击进入:其公司网页
感谢邵天照明设计工作室提供本案例
如果你有详细的图文案例需要展示,阿拉丁照明网案例频道为你提供这个平台。联系人:陈晓航 邮箱:cxh@alighting.com.cn

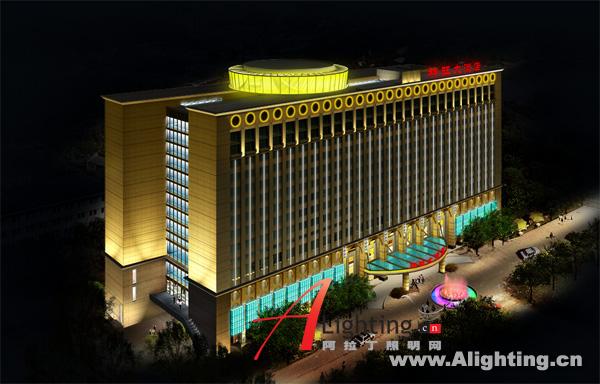

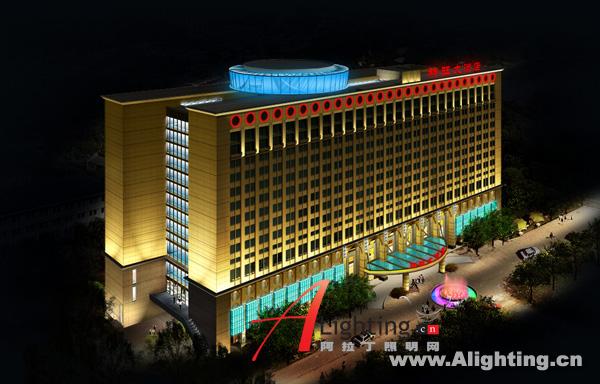

方案二效果图
方案二效果图
方案二效果图
点击进入:邵天博客 点击进入:邵天照明设计工作室 点击进入:其公司网页
感谢邵天照明设计工作室提供本案例
如果你有详细的图文案例需要展示,阿拉丁照明网案例频道为你提供这个平台。联系人:陈晓航 邮箱:cxh@alighting.com.cn
方案二效果图
方案二效果图
