经典工程案例赏析

　　青岛奥运楼体亮化工程

　　项目名称：青岛奥运楼体亮化工程

　　项目时间：2008年7月

　　项目简介：

　　该项目位于青岛奥帆赛场边上，共五栋豪华办公大楼。为美化奥帆赛场，特对周边大楼进行亮化。

　　亮化设计要求：

　　1、采用LED光源，项目完成后可以实现每栋大楼单独播放画面，或所有大楼联合播放同一画面，或同一画面在五栋大楼间跳跃显示等，为奥帆赛场营造一个丰富绚丽的夜间环境。

　　2、该项目要求实现可以实现每栋大楼单独变化，或所有大楼联动变化及远程联动控制等，系统运行稳定可靠。

　　3、安装维护方便，并不能明显影响建筑外观，破坏建筑结构，不能在建筑上打螺钉。

　　LED灯具选择：

　　针对该项目实施的要求及难点，我们在灯具的选择上进行了精心的设计。决定采用我们现有的灯串式点光源Glamour Strip-C，该款灯具Glamour strip-C是磊明科技设计生产的一款供室内和户外使用的可控制型光源产品。光源采用7红7绿7蓝共21颗高亮LED，全密封防水设计，满足IP66防护等级。每个Glamour strip-C光源可作为一个独立的24位色点光源。光源专为超大显示设计，整体产品外形为带状点光源，该产品具有高度灵活的连接和安装特性，每个带状单元可以级联至256个灯点。长度可定制，方便实现不同建筑物的安装要求。光源采用高品质LED，抗静电强、亮度高、适合户外使用

　　安装方式：

　　由于每栋大楼不能打螺钉，因此我们选择用磊明特有的专利安装技术，先做U形铝型材，用专用强力胶粘在墙体表面，再做一U形铝型材结合灯具倒扣在铝型材上，这样就很好的解决了快速安装、维护方便的问题。

　　控制系统选择：

　　由于该项目非常巨大，所用光源数量近10万颗，而且要求实现每栋大楼能单独变化，或所有大楼之间联动变化以及远程联动控制等，这对控制技术是个非常大的挑战。公司经过研究决定采用自主研发的DR1016控制系统及LMS灯光控制系统，结合电信级光纤网络，成功的解决了控制的问题。该控制系统是磊明经过近两年时间自主研发的大型灯光控制系统，该控制系统每台设备共16个端口，每个端口可控制200个像素点，具有1030HZ的换帧频率。

　　项目效益：

　　项目完成后以其磅礴的气势和丰富绚丽的灯光效果，成为奥帆赛场夜景中一道最亮丽的风景，点缀奥运赛场，为奥运增光添彩!

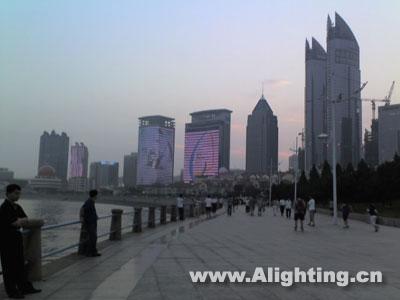

　　实拍照片：

　　感谢深圳磊明科技有限公司提供本案例
