近年来，广州市政府为把珠江两岸的景观塑造为广州新形象的标志，先后投资了数十亿元整治珠江及其两岸的环境。用集光、色、影于一体、全新的的动感灯光汇演装扮夜晚的珠江两岸，以全新的姿态呈现在人们的眼前。珠江两岸建筑外墙灯光随着动感节奏变幻莫测，彩色激光交融相汇，构成虚拟的灯光时空。璀璨的光芒，使之成为名副其实的水上明珠，其多姿多彩的繁华景象将与香港维多利亚港的灯光汇演媲美。当然，在这美妙的珠江夜景中，多个夜景工程正是我们虹雨灯光的亲力打造。
而我们接下来要介绍并不是位于珠江两岸的建筑夜景照明，也不是色彩绚丽、动感十足的汇演灯光，而是一个以简洁、大方为主题的写字楼天河城东塔楼外墙泛光照明工程。如今，也许璀璨、姿彩、斑斓早已成了都市繁华夜景的代名词，但当你被这些让人眼花的色彩、动感和强烈的眩光迷糊了眼睛、当你的视觉神经变的疲劳时，如果有一种素雅、大方，简洁的建筑外墙灯光出现在你的眼前，我想你一定会突感心旷神怡，留下非常深刻的印象。那么以下就是我们为了给您表达这种印象的整个过程。
一、项目概况

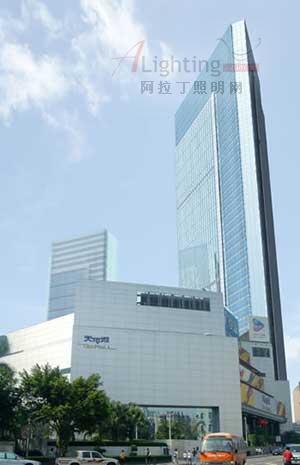

天河城东塔坐落于天河区的人气中心和经济中心，位于著名的大型购物中心天河城广场东北角，在广州市新中轴带上，北侧与广州市天河体育中心隔路相望，邻近大学区、高级住宅区、广州东火车站，在广州地铁一号线、三号线及机场快线交汇站上盖，是天河交通中心枢纽，CBD中心的明珠。地理位置优越，属于广州市标志性地段。该建筑由香港班马丹拿国际公司、广州设计院总担任建筑总设计，地下层设有1000个停车位，楼顶直升机停机坪；大楼总面积10.3万平方米，高197米，共45层，每层建筑面积2270平方米，选用节能型LOW-E镀膜中空环保玻璃配合氟碳涂膜铝线条组成幕墙，装配最新节能VAV空调系统，并实现5A智能化，通信、保安、防火系统完备。大厦共设22台垂直 客梯，候电梯时间不超过30秒钟，写字楼与购物中心各自分流，互不干扰却能资源共享。让您处处体现到国际超甲级智能化写字楼的非凡魅力。

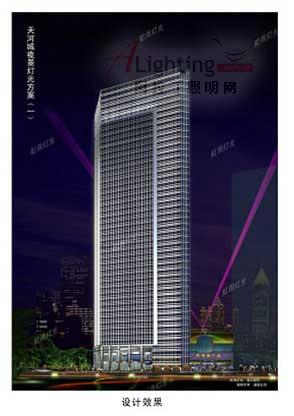

二、项目策划
广州天河城东塔楼是以超甲级写字楼形式开发且地理位置优越，建筑外墙一铝材框架和玻璃幕墙为主，基于以上特点，我们在灯光设计上将天河城东塔楼与周边环境进行综合考虑，从光环境的需求和审美意识出发，做到功能与美观相结合，同时我们注意到灯光设计与建筑造型的相协调，且并不影响到建筑的白天景观和光污染等问题，将灯光的创意完美融入到建筑的设计意念中，通过灯光真正表现出广州天河城东塔楼的高档和豪华，同时也充分表现出现代超甲级写字楼建筑的灵魂。
其实一开始，我们也准备了两套方案，另一方案为LED轮廓照明的方案，采用写意的手法勾勒建筑的立面外形轮廓，可以表现灯光动感和色彩变化，但后来考虑到在建筑外墙上装灯走线有可能会影响到建筑的白天景观、以及灯具维护困难等因素，与业主及建筑设计师沟通后还是放弃了这个LED的照明方案，采用在首层立杆投光照明的方案。
三、设计说明
1、 设计依据：
1）广州市城市建设总体规划；
2）广州市城市夜景照明总体规划；
3）广州市城市市容环境工程规定；
4）依据业主招标技术文件图纸、资料及设计要求；
5）GB50034-2004《建筑照明设计标准》，于2004年12月1日起实施；
6）JG/T3050-1998《建筑用绝缘电工套管及配件》；
7）依据节能环保、绿色照明、适用、安全、美观的原则；
8）依据坚持创新、积极应用高新技术，管理的科学化的原则；
2、设计手法：
A、主要采用立杆投光照明方式，通过灯光表现建筑结构造型为主，在建筑首层四周立杆安装2000W金卤投光灯，由下往上的光束照亮建筑外墙的铝材框架的底部面和正面，突出玻璃幕墙上的铝材线条，银色的铝材再反射到玻璃上，产生晶莹剔透的效果。
B、在建筑的顶部43层，由于飘台缩进，产生阴影，所以在此飘台安装400W金卤投光灯进行补光，使其整体立面照度均匀，让建筑从周围杂乱的灯光中脱颖而出，突出建筑的挺拔耸立和现代建筑的气息。
C、由于建筑出入口人流量较大，为了突出位置显赫和提高照度，为此特在大门上方飘台安装150W金卤吸顶式筒灯，增加入口处的亮度。
D、由于建筑顶部是直升机降落场，根据《中华人民共和国民用产品航空法》相关设置航空障碍灯的有关标准、规定和建议，安装白光高光强频闪障碍灯，起到功能和装饰的双重作用。（这里不做详细介绍）
E、大楼底部绿化带和人行道阶梯安装造型优美的150W金卤光源庭院灯，主要用来照亮周边人行道路和阶梯，起到功能的照明的作用。总体通过以点带线和面结合的手法突出整个灯光夜景的完整、统一和协调性，夜幕降临，让建筑在我们精心打造的灯光中焕发出最美的姿态，成为广州城市之心夜色中的一道美丽风景。
3、光色选择：由于写字楼建筑的功能特性，外墙泛光照明的光色多采用黄、白两种光色，忌讳使用彩色光及大量的动态变化光色，为此我们根据天河城建筑的外墙材质，及为表现办公建筑的现代感和挺拔耸立，特选用显色性高的5000K白光，（接近白天中午的日光色温）以还原建筑材质的原色。

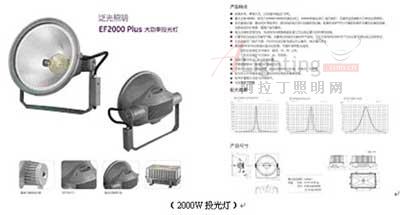

4、灯具及光源选择：我们选择灯具的原则是必须符合设计的配光要求、灯具造型美观与建筑外观材质及造型协调匹配、品牌及质量安全可靠这几点为首要的参考，因为这是影响到工程质量及日后维护最关键的要素，该工程共使用60套2000W金卤中窄光投光灯，32套400W中光投光灯和15套150W金卤光庭院灯及42套150W金卤光吸顶筒灯（如下图，产品图片及产品特点）

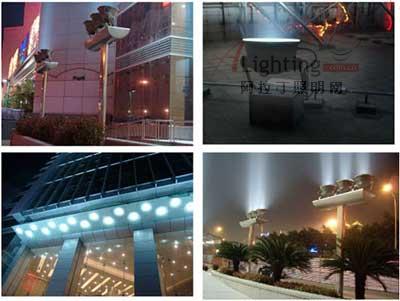

5、灯具安装及线路布置：一开始我们设计的立杆高度为2.5米而且是双杆，但后来考虑到立杆的位置在天河城商业城的广场上，如果立杆太矮，容易造成视觉上的拥挤，显的不够大气，采用双杆占地面积较大，最后通过对立杆的载重、防风、抗震等方面的计算，以及为达到较好的美观视觉效果，最后确定为4米高立杆，每杆3个灯具。立杆间距为12米。为保证投射角度效果立杆离建筑外墙间距则为8到9米；另外建筑有一面是贴近原有商场，我们安装在商场天面，为了不破坏天面防水层，所以采用预制水泥墩来固定（比较牢固且比较好调动位置和角度）。在天面走线管时，也是通过设立水泥墩支点来固定。

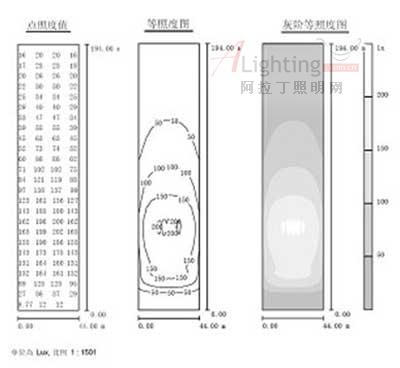

6、照度计算：照度计算是照明设计的必要手段，其结果直接反映到后期的灯光实现效果，现在行业内有很多照度计算软件，但所有的计算方法都不能离开这些要素，否则计算的结果是无法准确的，必须根据所选择的灯具数量、功率、光源、灯具反射器（配光曲线）、灯具的安装位置（与被照物的垂直和水平距离）和投射角；以及被照物表面材质、光泽度和色彩等。为此我们必须结合现场建筑首层广场的位置，既要能达到好的照明效果同时又不能影响到广场的景观、通道和消防，而且要以最小的总功率来实现最好的照度效果。经精心设计布置，其计算的平均照度：128Lux；最大照度：250Lux；顶部最小照度为16Lux。（左为三维模拟的建筑立面测试的照度图）；这一数据也是甲方对我们完成工程后验收的对比数据，到最后，虽在甲方的实地测量验收数据中平均照度值稍高一点，另我们高兴的是其照度均匀值比计算的要好很多。

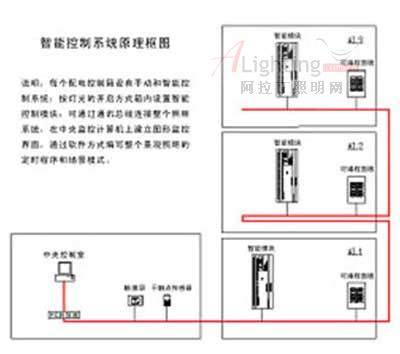

7、照明控制方式：采用智能控制照明的方法。即辅以自动、手动控制，并实行重大节日、平时及深夜不同时间段的控制手法；将整个照明系统通过智能模块和可编程控制面板，可根据不 同照度环境条件对每个回路的灯具进行调光；总结主要有以下优势：
1、智能照明控制，采用低压二次小信号控制，控制功能强、方式多、范围广、自动化程度高，通过实现场景的预设置和记忆功能，操作时只须按一下控制面板上某一个键即可启动一个灯光场景（各照明回路不同的亮暗搭配组成一种灯光效果），各照明回路随即自动变换到相应的状态。
2、智能照明控制系统采用调光模块，通过灯光的调光在不同使用场合和不同时间段产生不同灯光照度效果，营造出不同的舒适的氛围。
3、智能控制系统可实现能源管理自动化，通过分布式网络，只需一台计算机就可实现对整幢大楼的管理。
4、智能照明系统由于使用自动化照明控制手段，减少了不必要的耗电开支；同时，也降低了相当的运行维护费用， 智能照明控制系统比传统开关控制节电可达20%50%以上。
5、智能照明控制系统，可将照明灯具上的电源经过调光模块控制和调整，因此电源质量较高，可以避免电网冲击电压和浪涌电压，此外，由于引入了软启动和软关断技术，可延长灯具寿命2-4倍。
6、智能照明系统则是由模块连接负载，而控制面板与模块是用数据线相连，大大减少了传统的布线开支；同时，大功率模块均配备过载保护开关，完全可取代传统的照明柜，不必增加额外开支。通过智能照明控制系统将打造成一个美观、节能、绿色、环保的灯光工程。
8、照明安全设计说明：户外首层立杆照明装置因其易损坏、漏电、及消防、抗风、抗震、防雷、抗老化、防盗、防破坏等的引起的不安全因素,在我们的方案设计中必须予以重视。我们采取主要的措施为以下:
1)、对灯具和控制箱、配电箱等做好防护等级的要求（灯具防护等级IP65以上）；
2)、做好立杆及灯具线路可靠的接地系统和合理选用故障保护电器装置；
3)、做好立杆及灯具安装牢固、抗风、抗震等保护措施；
4)、做好防雷保护，建筑顶部灯具与建筑的避雷带连接，电箱配置避雷器装置；
5)、明装管线及桥架等在穿过设备房、地下层和防火区等处的墙和楼板处均须用防火、防水材料封堵（具体做法参见国标图集90SD180），
6)、建立完善的照明系统设备安全管理制度，建立和执行一个完善照明系统设备安全管理制度，是保障安全的最根本的手段。
?
9、照明节能性能分析和主要节能措施：
1)、?正确确定建筑外墙的照明标准, (有关夜景照明的照度、亮度、均匀度、最大功率密度值及限制光污染的最大光度指标等参数)。
2)、选择最佳的立杆位置和合适的立杆间距。
3)、选择最佳的照明设备；最佳的光源、最佳的灯具、最佳的光源附件;
4)、正确选择照明控制方式:积极使用夜景照明监管新技术，如集中远程遥控遥视和管理系统，双三级管理控制系统。整体采用自动控制，如采用光控、时控、程控或几种控制相结合的控制方式。实施照度感应控制系统，根据环境光的不同而自动调节灯光的强弱，从而达到有效的节能效果。
5、加强照明维护与管理
1）、定期进行照明维护，换下非燃点光源或光衰较大的光源。
2）、定期清洗灯具，以保证有较高的光通量输出。
3）、制定或完善夜景照明的管理制度和方法，并严格按管理办法办事。
6、合理设计照明的供配电系统.
1）、配电箱位置应尽量设在靠近负荷中心，并靠近电源侧。
2）、三相配电干线的各相负荷应分配平衡，最大负荷不应超过三相负荷平均值的110％，最小相负荷不应小于平均值的90％。
3）、照明负荷宜采用三相供电，当负荷很小时，可采用单相供电，线路负荷电流值不宜超过30A。
4）、照明单相分支回路不宜超过16A，采用大功率气体放电灯,不宜超过30A。
5）、照明配电干线的功率因数不宜低于0.9；气体放电灯宜装设计补偿电容，功率因数不宜低于标准值。
6）、功率在1000W以上的高强度气体放电灯宜采用电压为380V的灯泡。
7）、照明配电干线的分支线应选用铜芯绝缘导线或电缆。
8）、照明分支回路用铜芯绝缘导线的截面不宜小于2.5mm2。
9）、照明配电线路的截面积应满足载流容量和允许电压损失的要求。
结尾： 工程竣工亮灯后，建筑在灯光的照射下，建筑直耸云层焕发出最美的姿态，中近处由下向上看，建筑的外墙铝条被光线照成白色，仿佛就像是一座水晶宫通往人间天上，从近慢慢往中远处看，其建筑灯光的夜晚的视觉效果也非常好，一会儿象是线条勾勒，视觉角度一变又象是在外墙布满了闪闪发亮的星星。围绕着建筑走了一圈，只见路上的行人纷纷举起相机，把这美丽的建筑灯光景色留下，还有的顺便摆了个POSE与建筑来了个合影。此时，我突然心情特别的愉快，因为做为该楼外墙灯光的设计者，终于给这197米的家伙做了一件漂亮的晚礼服，同时为这广州的城市夜色多了一份精彩，也为我们虹雨灯光的增添了又一力作。
