全面解析奥运照明装饰工程

　　编者按：我们把奥运LED工程当着是目前装饰照明巅峰之作，解析工程为我们了解LED未来方向有一定的作用。奥运涉及工程较多，工程中标商未必是生产商，具体器件使用情况，还需要众网友参与。

　　九 奥林匹克篮球馆

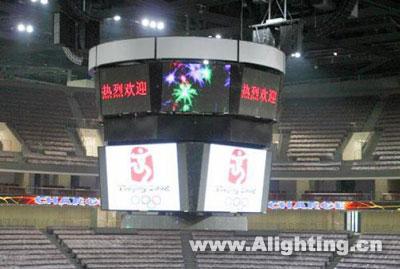

　　走进北京奥林匹克篮球馆，漏斗型的中央吊斗屏系统格外引人注目这就是国内首套全彩高清LED显示系统。据介绍，这套显示系统在比赛中可完成精彩瞬间捕捉、奇特镜头回放、实时直播同步、赛况信息播报、计时记分统计、广告播出等多项任务。可满足奥运会篮球比赛和NBA篮球比赛的需要。

　　整套系统由漏斗屏、环形屏及计时记分控制系统三部分组成。其中，悬挂于场地正中央的显示屏自重22吨，因形似漏斗，俗称漏斗屏。 漏斗屏具有升降功能，在屏幕上方有四台升降机组。漏斗屏的升降由计算机系统控制，最高可升至斗屏底部距地面15.922米。可根据观众视角和客户需求升降以达到最佳的显示效果。

　　而看台层环形显示屏，安装在场馆首层内廊一周，由110面屏幕组成。主要用来播放渲染现场热烈气氛的视频图像，比如焰火、水流喷洒等场景。

　　赛场计时记分控制系统可综合设定和控制赛场分数和时间，将比赛结果通过控制室内的设备投放到漏斗显示屏和看台层环形显示屏上，并同步更衣室计时时钟和比赛时钟，使得赛场秩序井然有序，比赛结果更加准确、公正。

　　在美国NBA比赛的30多个场馆中，有三分之二的场馆使用了这套中央吊斗屏系统。北京五棵松体育文化中心有限公司电气工程师连君说，相信不久的将来，国内球迷足不出户也能欣赏到世界顶级的NBA 赛事。

　　这款LED系统是采用美国达科公司的大屏幕LED显示系统。而早在2006年，达科的ProStar、VideoPlus显示屏系统就采用了TI的TLC5940作为LED驱动器。现在，TI又推出了一系列更新的恒流下沉式LED驱动器，其中16通道的TLC5942与TLC5945能够以单个IC支持单点矫正与灰阶控制功能，从而实现高质量视频。其中TLC5945更针对视频显示进行了优化，提供了极快的刷新率，支持无延迟的30MHz数据传输速率，能满足运动场内体育赛事转播等快速视频动作的要求。
