独家解析一下奥运开幕式卷轴的LED灯光设计技术 ，分析一下卷轴中藏着的秘密!

　　先看一下新华网的官方报导：

　　4.4万颗LED打造梦幻画卷

　　华表的影像流淌在徐徐展开的巨大卷轴上，飞鸟和鲸鱼自在翱翔鸟巢上空，人类在冉冉升起的蔚蓝色星球上漫步，闪烁的星空变幻成通体晶莹的鸟巢

　　视觉和感官上的震撼，让观众切实感受到同一个梦想。北京奥运会开幕式到底施了什么魔法?

　　开幕式技术制作组组长于建平说：震撼来自创新方案和高新技术的大量结合。北京采用了历届奥运会最复杂的技术系统，采用了大量世界尖端的新技术，具有鲜明的特点。

　　非凡的光影效果为本届开幕式的成功奠定了基础，被广泛应用于演出的LED(发光二极管)在这里得到最大限度的利用，创历届之最。

　　开场的画轴打开在一个巨大的LED屏幕上。屏幕长147米，宽22米，是科技含量最高的一个巨大平台，构成历届开幕式面积最大的一个舞台，上面铺了4.4万颗LED。

　　升入空中的梦幻五环，也是由4.5万颗LED在一张大网上描绘而成。连演员身上的演出服也缀满了一颗颗LED，随着演员阵形变化，让星空降临人间、鸟巢幻影重现

　　在地面系统上，雅典的创意是用一个大水池移植了爱琴海，而北京则用地下舞台浮出画轴，徐徐展开中华五千年历史。

　　演出核心的中心舞台，是一个直径20米的升降台，藏在体育场中央的巨大地坑中，地坑顶端的盖板可以平移。

　　卷轴和地球都是从这个地坑升起，其中卷轴预先放置在盖板内，而直径达18米的地球又如何藏身呢?原来，这个地球是先压缩在地下的，也就是说，球体结构必须是柔性的。而用升降台升起球体之后，60个演员需要在球体的立面上表演，因此升起后又要具有很强的稳定性，才能保障演出安全和效果。

　　不可不提的是焰火表演。

　　焰火实施方案采用的是膛压发射专利技术。这项技术能够通过控制膛内压力和发射高度，同时发射几十发弹丸，在同一高度起爆，还可调整形成不同造型。其平面造型如大脚印、笑脸等十分成功，是本次焰火发射的主力军。

　　开幕式总共用了几十项高新技术，涉及多个领域，航天材料也运用到开幕式上，其中画轴中使用的纸就是新开发出来的蜂窝材料。

　　地面升降舞台、多媒体、地面LED系统、指挥系统、通讯系统多种装置都采用了高新技术。除通讯系统是引进技术外，其他核心技术全部是拥有自主知识产权的创新技术。

　　注意，关键的一句话：

　　开场的画轴打开在一个巨大的LED屏幕上。屏幕长147米，宽22米，是科技含量最高的一个巨大平台，构成历届开幕式面积最大的一个舞台，上面铺了4.4万颗LED。

　　看了这段，从专业的眼光看有点晕!147X22=3234㎡。4.4万颗LED，满铺的密度是每平方不到20颗?报导存在缺陷。继续搜寻资料：

　　飞鸟、鲸鱼从哪里来?以前开幕式上使用幻灯投影技术，而本次则使用万相多媒体装备。在鸟巢顶部营造出上千平方米的碗边屏幕，显现出鲸鱼自在游动的清晰画面，很好地表达了人与自然和谐相处。NBA的篮球场上经常使用此装备，但一般只用8台左右。这次开幕式使用了120台。

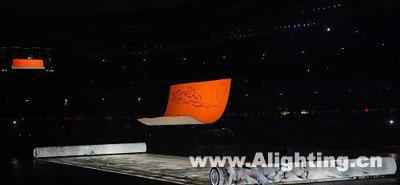

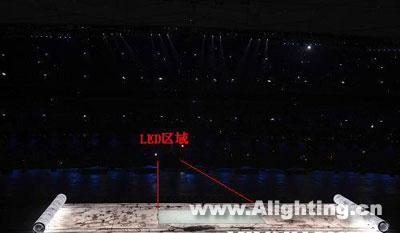

　　看了这段，再参照图片，我恍然：原来卷轴是LED与帕尼灯的结合。所谓帕尼灯，就是一种巨大的幻灯机或者投影仪，可以将建筑的这个立面作为幕布!这次的卷轴，并非是这个的LED屏，真的屏，只有最中间的那个方块。就是表演者活动的那个区域!看图：

　　说一下原理：

　　1、卷轴的总体图像由安装在体育馆顶部的电脑控制的帕尼灯完成，除卷轴中部外，其他部分自己不发光。

　　2、卷轴正中，面积大约正好为16X9的一块区域内，安装有间隔为10cm点阵的RGB LED模块，平方密度为100模块。这个密度也在后续报导的10米可以分辨LED颗粒中得到印证。

　　3、这个设计，巧妙，节约成本。比起上届多哈亚运会，本次的LED设计已经体现了节约的原则。

　　补充2个资料：

　　1、巨幅卷轴　　石家庄企业生产

　　本报讯(记者张瑞谦)8月8日晚，当鸟巢场地内巨大的卷轴慢慢拉开时，开幕式的演出从此开始。这幅147米长、27米宽的巨大LED屏幕，展现出了中国五千年历史的长卷。但许多人可能不知道，这一世界最大的地面全彩LED显示屏，生产企业就来自石家庄。

　　据金立翔集团企业负责人谢光明透露，这种显示屏其实是一种虚拟的数字地面，也就是由一块块的LED设备组成。它是由金立翔集团专门为北京奥运会定制的，它不仅能支撑工作人员在上面演出，还能按照既定程序显示各种色彩图案，能有效地保证导演对各种色彩图案的需要。

　　除此之外，在此次奥运会上，现场比赛的记分牌、计时牌也都由金立翔集团专门制作提供。

　　2、分析：

　　五环与地球，基本没有什么悬念。

　　目前这样看：

　　数据没有错误，则方案如我所述。没有影子也很简单：几个角度同时补光。

　　数据错误，那么，数据应该至少是：

　　平面：147X22X100X3=970200颗

　　卷轴：约10万颗。

　　新闻稿应该说：百万颗LED点亮卷轴。

　　3、今天看到的资料图片，说明：有影而非无影

　　第一张图片显示了明显的影子，第二张图片显示出花纹---非衣裙的花纹，而是光影的花纹。
