前半部分，请点击：北京国际新闻中心夜景照明设计一(组图)

　　第三章：照明产品资料

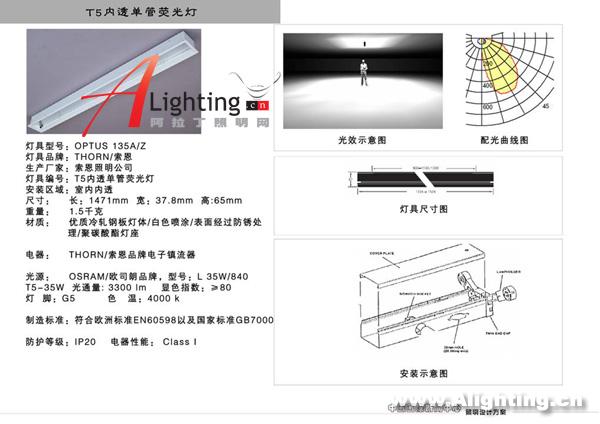

T5内透单管荧光灯

点击进入：邵天博客 点击进入：邵天照明设计工作室 点击进入：其公司网页

感谢邵天照明设计工作室提供本案例，本案例工程公司为考斯曼照明工程有限公司，设计公司为邵天照明设计工作室

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

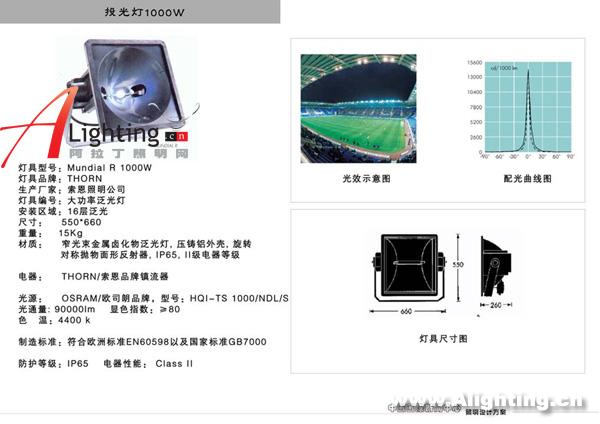

投光灯1000W

投光灯2000W

点击进入：邵天博客 点击进入：邵天照明设计工作室 点击进入：其公司网页

感谢邵天照明设计工作室提供本案例，本案例工程公司为考斯曼照明工程有限公司，设计公司为邵天照明设计工作室

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

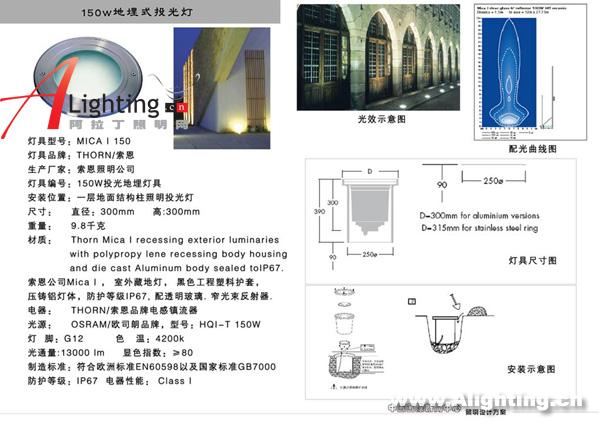

150W地埋式投光灯

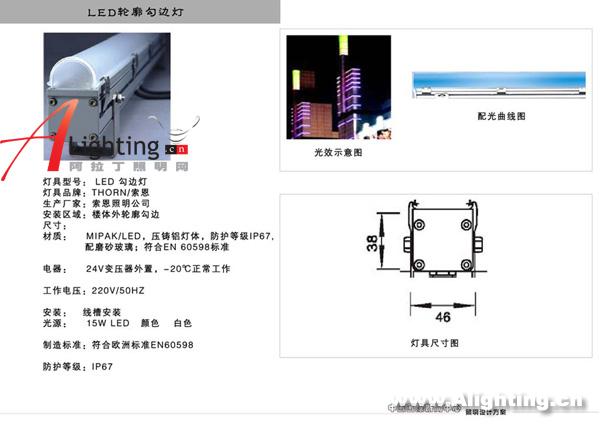

LED轮廓勾边灯

点击进入：邵天博客 点击进入：邵天照明设计工作室 点击进入：其公司网页

感谢邵天照明设计工作室提供本案例，本案例工程公司为考斯曼照明工程有限公司，设计公司为邵天照明设计工作室

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

　　第四章：智能照明控制系统说明

　　总体智能照明控制说明

　　智能照明控制系统是最先进的一种照明控制方式，它采用全数字、模块化、分布式的系统结构，通过五类控制线将系统中的各种控制功能模块及邮件连接成一个照明控制网络，它可以作为整个建筑物自动化管理系统（BA系统）的，一个子系统通过网络软件接入BA系统，也能作为独立系统单独运行，在照明控制实现手段上更专业、更灵活，可实现对各种照明灯的调光控制或开关控制，是实现舒适照明的有效手段，也是节能的有效措施。

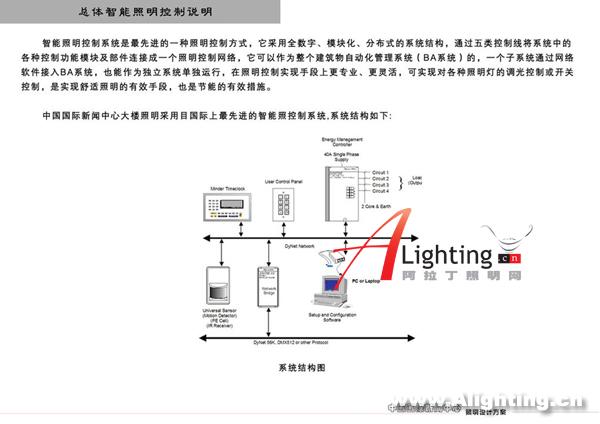

　　中国国际新闻中心大楼照明采用目前国际上最先进的智能照明控制系统，系统结构如下：

点击进入：邵天博客 点击进入：邵天照明设计工作室 点击进入：其公司网页

感谢邵天照明设计工作室提供本案例，本案例工程公司为考斯曼照明工程有限公司，设计公司为邵天照明设计工作室

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

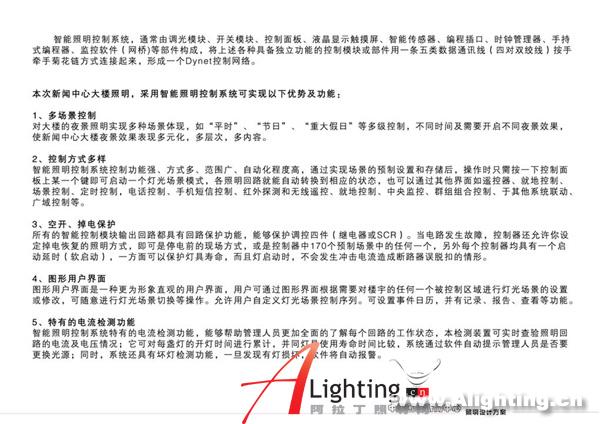

　　智能照明控制系统，通常由调光模块、开关模块、控制面板、液晶显示触摸屏、智能传感器、编程插口、时钟管理器、手持式编程器、监控软件（网桥）等部件构成，将上述各种具备独立功能的控制模块或部件用一条五类数据通讯线（四对双胶线）按手牵手菊花链方式连接起来，形成一个Dynet控制网络。

　　本次新闻中心大楼照明，采用智能照明控制系统可以实现以下优势及功能：

　　1、多场景控制

　　对大楼的夜景照明实现多种场景体现，如平时、节日、重大假日等多级控制，不同时间及需要开启不同夜景效果，使新闻中心大楼夜景效果表现多元化，多层次，多内容。

　　2、控制方式多样

　　智能照明控制系统控制功能强、方式多、范围广、自动化程度高，通过实现场景的预制设置和存储后，操作时只需按一下控制面板上某一个键即可启动一个灯光场景模式、各照明回路就能自动转换到相应的状态，也可以通过其他界面如遥控器、就地控制、场景控制、定时控制，电话控制、手机短信控制、红外探测和无线遥控、就地控制、中央监控、群组组合控制、于其他系统联动、广域控制等。

　　3、空开、掉电保护

　　所有的智能控制模块输出回路都具有回路保护功能，能够保护调控四件（继电器SCR）。当电路发生故障，控制器还允许你设定掉电恢复的照明方式，即可是停电前的现场方式，或是控制器中170个预制场景中的任何一个，另外每个控制器均具有一个启动延时（软启动），一方面可以保护灯具寿命，而且灯启动时，不会发生冲击电流造成断路器误脱扣的情形。

　　4、图形用户界面

　　图形用户界面是一种更为形象直观的用户界面，用户可通过图形界面根据需要对楼宇的任何一个被控制区域进行灯光场景的设置或修改，可随意进行灯光场景切换等操作。允许用户自定义灯光场景控制序列。可设置时间日历，并有记录、报告、查看等功能。

　　5、特有的电流检测功能

　　智能照明控制系统特有的电流检测功能，能够帮助管理人员更加全面的了解每个回路的工作状态，本检测装置可实时查验照明回路的电流及电压情况；它可对每盏灯的开灯时间进行累计，并同灯具使用使用寿命时间比较，系统通过软件自动提示管理人员是否要更换光源；同时，系统还具有坏灯检测功能，一旦发现有灯损坏，软件将自动报警。

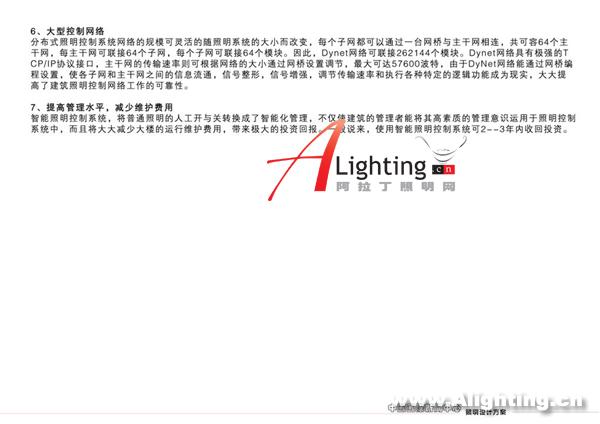

　　6、大型控制网络

　　分布式照明控制系统网络的规模可灵活的随照明系统的大小而改变，每个子网都可以通过一台网桥与主干网相连，共可容64个主干网，每主干网可联接64个子网，每个子网可联接64个模块。因此，Dynet网络可联接262144个模块。Dynet网络具有极强的TCP/IP协议接口，主干网的传输速率则可根据网络的大小通过网桥设置调节，最大可达57600波特，由于Dynet网络能通过网桥编程设置，使各子网和主干网之间的信息流通，信号整形，信号增强，调节传输速率和执行各种特定的逻辑功能成为显示，大大提高了建筑照明控制网络工作的可靠性。

　　7、提高管理水平，减少维护费用

　　智能照明控制系统，将普通照明的人工开与关转换成了智能化管理，不仅使建筑的管理者能将其高素质的管理意识运用于照明控制系统中，而且将大大减少大楼的运行维护费用，带来极大的投资汇报。一般说来，使用智能照明控制系统可23年内收入投资。

点击进入：邵天博客 点击进入：邵天照明设计工作室 点击进入：其公司网页

感谢邵天照明设计工作室提供本案例，本案例工程公司为考斯曼照明工程有限公司，设计公司为邵天照明设计工作室

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

　　第五章：安装说明

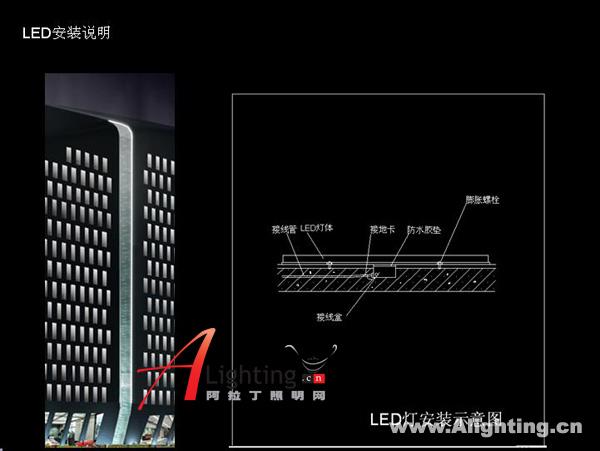

LED安装说明

点击进入：邵天博客 点击进入：邵天照明设计工作室 点击进入：其公司网页

感谢邵天照明设计工作室提供本案例，本案例工程公司为考斯曼照明工程有限公司，设计公司为邵天照明设计工作室

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

内透安装说明

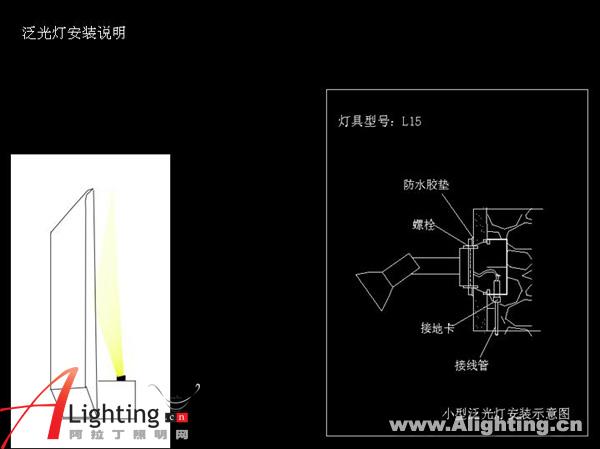

泛光灯安装说明

点击进入：邵天博客 点击进入：邵天照明设计工作室 点击进入：其公司网页

感谢邵天照明设计工作室提供本案例，本案例工程公司为考斯曼照明工程有限公司，设计公司为邵天照明设计工作室

如果你有详细的图文案例需要展示，阿拉丁照明网案例频道为你提供这个平台。联系人：陈晓航 邮箱：cxh@alighting.com.cn

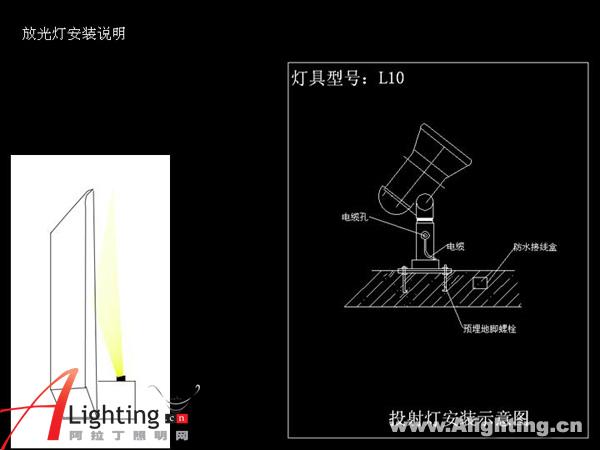

放光灯安装说明

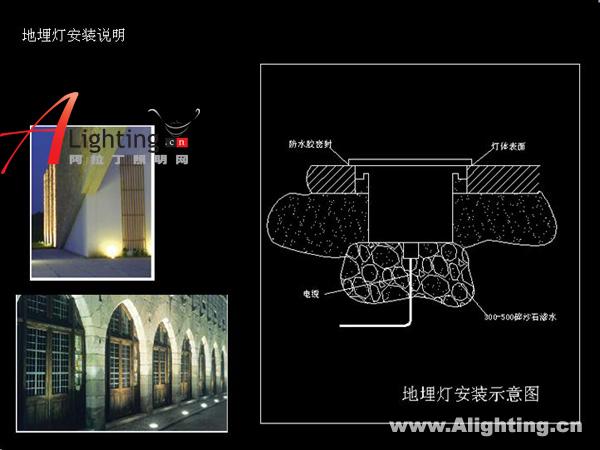

地埋灯安装说明
