1 建筑概况

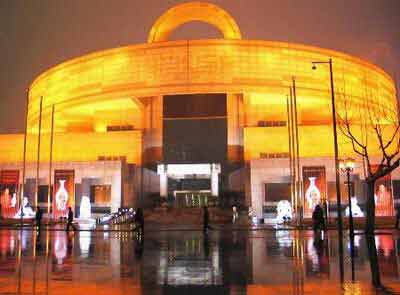

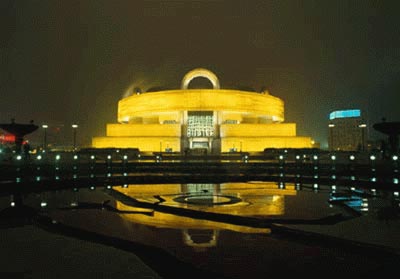

　　上海博物馆位于上海人民广场，其造型为天圆地方，是上海市重要的标志性建筑，也是上海市90年代十大新景观之一。设计及完工日期：1993年 5月开始设计，同年底开工， 1994年底建成。建筑面积：38000m2（地下 17O00m2，地上21000m2）。建筑层数：地上 5层，地下 2层。建筑高度： 24m。

　　建筑主要部分：文物库房位于地下二层，面积13000多m2，内收藏国家级珍贵文物，价值数百亿元，要求终年恒温恒湿。展示厅1至4层，分11个展馆，面积共10000m2，要求温、湿度稳定在一定范围内。办公室、会议室位于地下1层，设中央空调。文物修复、研究室位于5层，设中央空调。中庭、餐厅、商店等设中央空调。

　　2 主要设备表

序号 名称 型号及规格 数量 单位 生产厂家
1 立式螺杆冷水机组 型号：WCFX45B
制冷量：396 RT
耗电量：288 KW
冷冻水供回水温度：6 C/11 C
流量：240 t/h
冷却水供回水温度：32 C/37 C
流量：300 t/h 4 台 美国顿汉布什

2 冷冻水泵 型号：
流量：280 t/h
扬程：40 m
耗电量：45 kW 5 台 （备用一台）

3 冷却水泵 型号：
流量：360 t/h
扬程：32 m
耗电量：45 kW 5 台 （备用一台）

4 冷却塔 型号：
冷却能力：180 t/h
进风湿球温度：28.6 C
进出水温：37 C/32 C
耗电量：2.2X3 kW 8 台

5 全自动蒸汽锅炉 型号：UL—S4000
蒸发量：4 t/h
蒸汽压力：10 kg/cm2
燃料：人工煤气 2 台
