ZWL—TH205F LED自动贴片系统是一款针对各类SMD LED、大功率LED以及其它平面型电子元器件，在PCB线路板、软灯条或其它形状基板上实现精确贴装的一款LED灯具自动化贴装设备。

产品特色

p贴片效率高：

n速度可达Max.30K/H；

p贴片范围广

p包括5050、3014、3535、3020、3528、5630等平面型SMD LED….

p全方位影像定位

n影像MARK定位和焊盘扫描，影像矫正；

p自动更换吸嘴设计：

n吸嘴可自动更换，支持各种贴装器件；

p双贴片头设计：

n8个吸嘴同时贴装，速度更快；

p送料飞达可放置20个；

n可定制加装震盘上料；

p自主核心算法软件；

应用意义

企业人工焊接问题突出

p人工工资及管理成本高;

p焊接质量不稳定，焊点不美观，反复补焊，质量不可靠且损伤材料,增加来料成本;

p产能低，影响供货及时性;

完美解放人工

p效能高；

p精密机械设计：贴装美观，稳定可靠，材料损耗极低；

p长期成本极低：没有人工工资和人员管理成本；

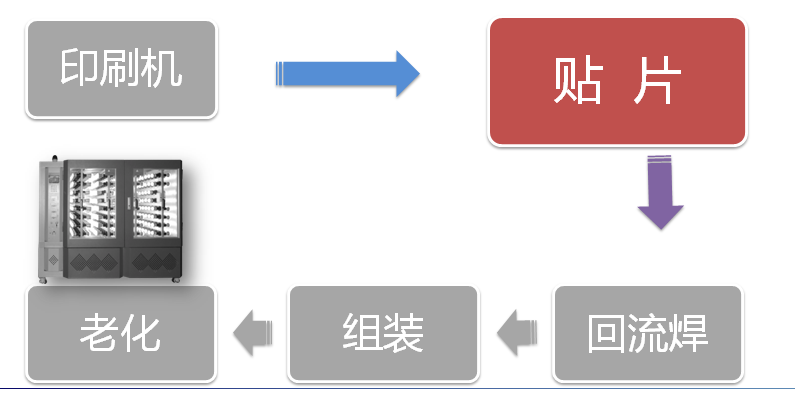

贴片生产前后道制程工序

广泛的器件贴片规格

p能处理多种LED器件：

n包括5050、3014、3535、3020、3528、5630、仿流明等SMD LED

n平面型电容、电阻也可贴装

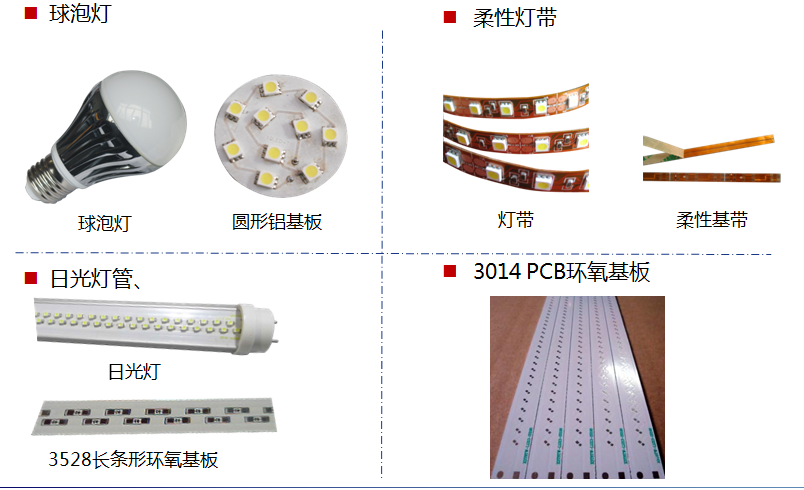

兼容PCB各类材质、规格贴装

  贴装效率MAX.  30K UPH

全方位影像定位

p影像MARK定位和焊盘扫描，影像矫正：

n2套30万像素，用于PBC标志点（Mark）识别；

n2套150万像素数码相机，用于贴装器件的设别和定位；

吸嘴自动更换设计

  p吸嘴可自动更换：

n可在备用吸嘴架存放0603~5050各种规格吸嘴，供自动换吸嘴用；

p采用进口专用吸嘴：

n弹力小伸缩灵活，塑胶吸嘴保护灯源不损伤；

n吸嘴间隔可调（30+10mm），可实现同取同贴；

n可实现单个吸嘴独立360度旋转，一次性贴装到位；

双贴片头设计

  p双头设计，两贴片头彼此之间完全独立完成贴装工作

n每个贴片头设置4个吸嘴，整机共8个吸嘴；

供料模块化设计

  p送料飞达可放置20个；

p可定制加装震盘上料；

运动控制智能化

  p采用32轴协调运动的智能控制卡，可自动计算最优贴装路径，实现效率最高，产能最大。

自主开发软件，支持PCB图纸导入

  针对本国工人特点专门定制的软件系统，操作简便

  产品规格
