ZWL-600 光色电综合测试系统
ZWL-600光色电综合测试系统是一款针对各类光源进行光、色、电等参数综合检测的设备，系中为标准配置机，广泛应用于LED企业来料品检、研发检测及企业标准建设等场所。
产品特色 | l 自主模块化设计，经济实惠，设备保有成本低： ? 选配模块自主制造，接口通用，方面客户选配或升级，节约成本； l 自主核心算法软件，客户永续升级服务： ? 人性化设计，界面简洁、明了，操作简便； ? 系统测试全部参数支持报表分析功能，可导出EXCEL、PDF格式，方便客户评估； l 业内最完善夹具库支撑，满足客户夹具扩展需求： ? 中为夹具库已建有上千种规格夹具，客户选配简便； ? 自有精密机械加工中心，夹具全部自制，服务响应快捷，大大缩短交货周期； l 可追溯国际国内权威标准： 可追溯IEC、CIE、EnergyStar、NIM等权威检测标准； |
ZWL-S5光谱辐射计 | l 测试参数：峰值波长、半波宽、显色指数、色品坐标、色温、色容差等； l 设备稳定，性价比高，： ? ms级测量，色品坐标精度0.003，稳定度0.001； ? 设备自主设计制造，价格经济实惠，小成本大作用； |
ZWL-M6 测试主机 | l 测试参数：反向漏电流、正向电压等； l 内置数控恒流源： ? 电流（1～1500mA），电压（0～20V）； ? 支持远端电压补偿，可选择带脉冲输出电源功能，或外接电源触发输入、输出； ? 3分钟之内稳定性漂移小于0.002； l 人性化配置： ? 匹配高亮度VFD显示屏，可脱机测试； ? 开机自检，软件校正，带智能伺服风扇系统； l I/O扩展：可依据客户需求，扩展模块功能 |
自动光强 | l 测试参数：光强、光强角度； l 自动控制夹具方向角，遵循CIE A/B标准，完成光强及光强曲线图绘制； |
积分球 | l 积分球标配直径300mm： ? 光通量推荐量程MAX.500lm ? 反射率高、反射无光谱选择性； ? 采用复合材料制作，球体散热性好，结构精密，不漏光； |
测试夹具 | l 标配： 光强夹具（lamp、食人鱼） 光通量夹具（lamp、食人鱼） 卤素灯夹具（10瓦卤素灯） |
测试软件 | l 自主核心算法软件，参数测试全面： ? 满足光、色、电等参数的全部测量及其数据保存功能，支持EXCEL、PDF等格式数据导出； ? 自动形成I-V、I-Iv、I-Φv、ρ-θ、θ-lv等曲线功能，方便客户评估； |
测试参数包括：支持光通量、光强、光强角度、波长、半波宽、显色指数、色品坐标、色温、反向漏电流、正向电压等参数；
l 标配0.3m积分球，推荐量程为（0.1～500.00lm）；
| 系统技术参数： | |||||
| 项目 | 参数 | 参数范围 | 精度 | 分辨率 | |
| 电参数 | 测量参数 | 正向电压 | 0～20V | 0.02V | 0.01V |
| 反向漏电流 | 0～470uA | 1uA | 0.1uA | ||
| 输出参数 | 正向电流 | 1～1500mA | 0.02%+0.1mA | 0.1mA | |
| 反向电压输出 | 0～20V | 0.02V | 0.01V | ||
| 光参数 | 光通量 | 0.1～500.00lm（可扩展） | 3%f.s.+0.001lm | 0.001lm | |
| 自动光强角/手动光强 | X向：-90°～90° Z向：-90°～90° | 0.3° | 0.09° | ||
| 0～300.00cd(可扩展) | 5%f.s.+0.001cd | 0.001cd（0.01mW/sr） | |||
| 色参数 | 波长 | 380～780nm(可扩展紫外、红外) | 1nm | 0.1nm | |
| 显色指数 | 1～100 | 1 | 0.1 | ||
| 色品坐标 | x、y&u、v | 0.003 | 0.0001 | ||
| 色温 | 1300～25000k | 0.8%@6500K | 1K | ||
| 可编程直流电源详细参数（选配）： | |||||
| 支持恒流和恒压双模式输出 | |||||
| 规格 | 30V/5A | 150V/1A | |||
| 额定输出 | 0～30V，0～5A | 0～150V，0～1A | |||
| 负载调节率 | ＜0.01%+0.5mV，＜0.01%+0.1mA | ||||
| 设置值分辨率 | 0.5mV，0.1mA | 2mV，0.01mA | |||
| 回读值分辨率 | 0.1mV，0.01mA | 0.1mV，0.01mA | |||
| 设置值精度 | 0.01%+2mV，0.05%+1mA | 0.01%+15mV，0.05%+0.1mA | |||
| 回读值精度 | 0.02%+5mV，0.1%+5mA | 0.02%+25mV，0.05%+1mA | |||
| 纹波 | 3mvp-p，2mA rms | 10mvp-p，0.5mA rms | |||
| 电压表精度 | 0～12V精度：0.02%+2mV；0～50V精度：0.02%+5mV | ||||
| 毫欧表精度 | 10W 0～1000mΩ精度：0.2%+3mΩ；1000～10000mΩ精度：0.2%+6mΩ | ||||
| 产品规格（标配）： | |||||
| 外形尺寸(mm) | ZWL-M6主机：L215mm×W360mm×H100mm | ||||
| ZWL-S5光谱仪：L215mm×W360mm×H100mm | |||||
| 自动光强：L198mm×W150mm×H455mm | |||||
| 积分球：φ300mm | |||||
| 75V/2A电源（选配）：L214mm×W108mm×H365mm | |||||
| 重量 | 50kg | ||||
| 供电电压 | 单相AC220V±10%/50HZ | ||||
| 推荐工作温度 | 23±3℃ | ||||
| 通讯接口 | RS232 | ||||

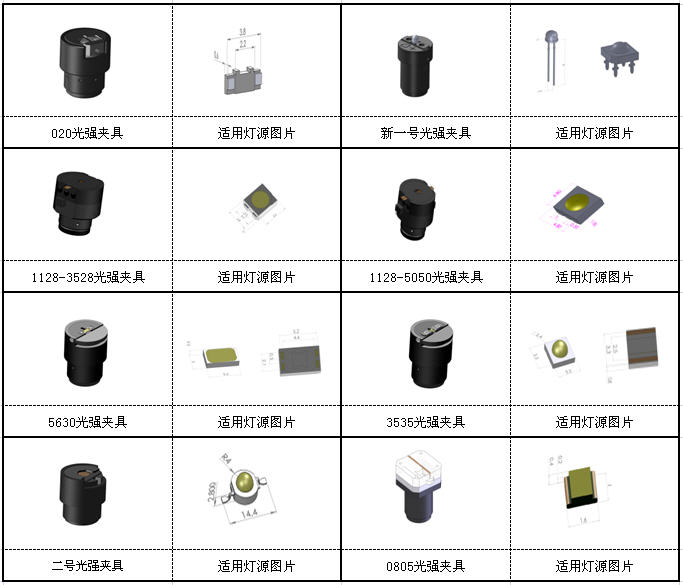

中为夹具库
