一、主要性能、技术指标:
1.工作电压:AC 180V~240V 50/60Hz 2.功率因数:PF≥0.92
3. 系统功率: 28W±15% 4. 灯具光通量:2000lm

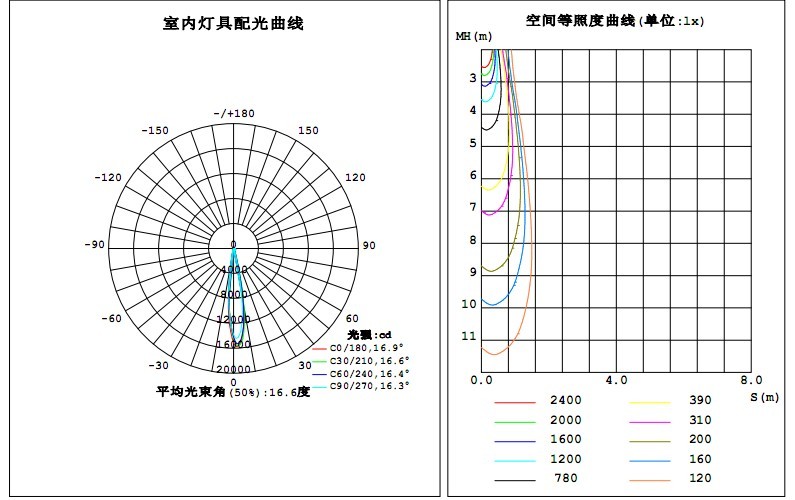

5. 中心光强:15000cd 6. 发光角度:15°
7.系统光效:≥70 lm/W 8. 显色指数: Ra≥80
9.防触电防护等级:II类 10. 泄漏电流:<0.5mA

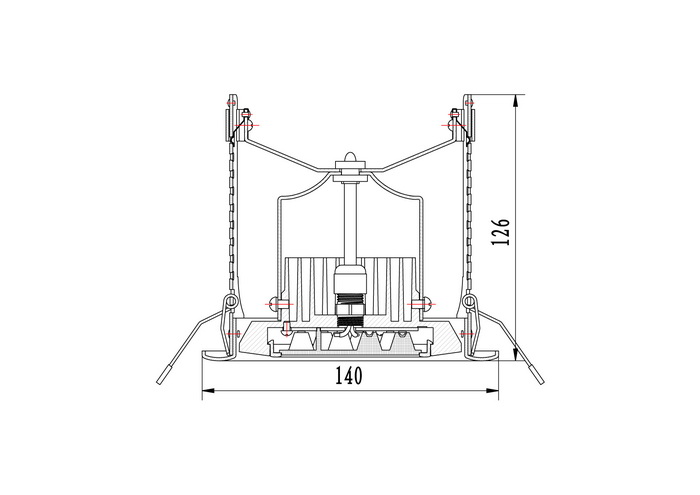

11.耐压:AC 3750V/60s 无击穿/无闪络 11.安装尺寸:5寸

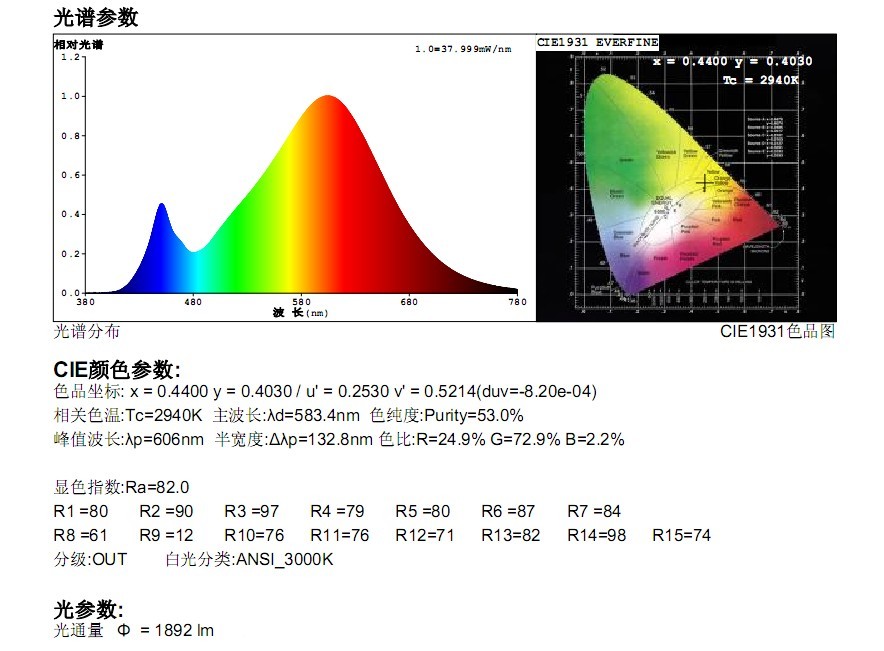

13. 安装方式:嵌入式安装 14.寿命:30000h
二、主要创新点:

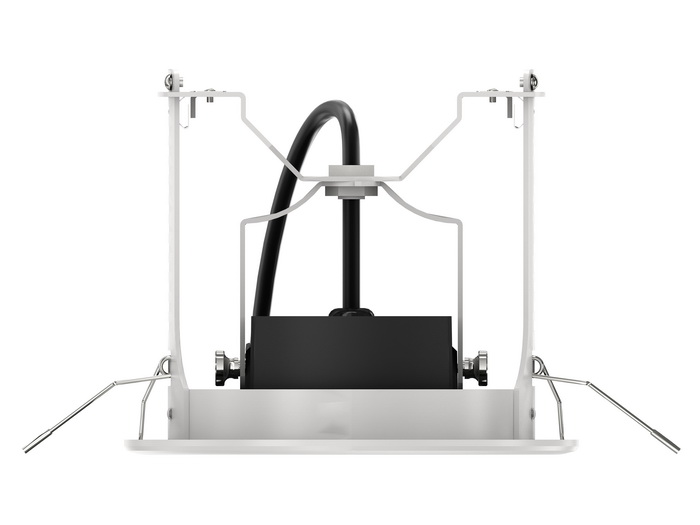

1.灯具可全方位调节照明角度;
2.灯具对仅有的三个自由度进行限位,可以防止光模块脱离支架,线缆扭绞;
3.灯具结构精简,成本较低,安全可靠,造型美观;
4.电源外置,维修便捷;
5.采用烟囱原理设计热管理,增加有效散热面积;
6.光引擎可与轨道射灯通用。
三、设计思路与解决方案

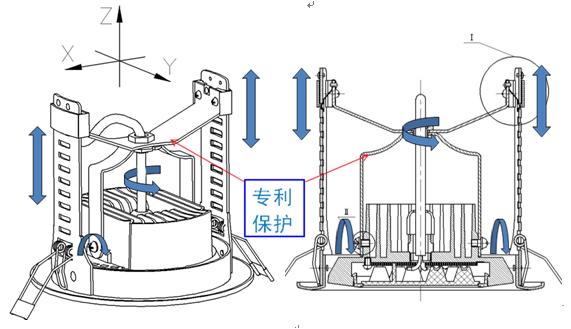

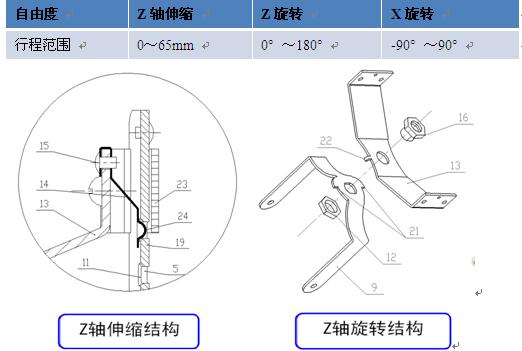

1、全方位照射

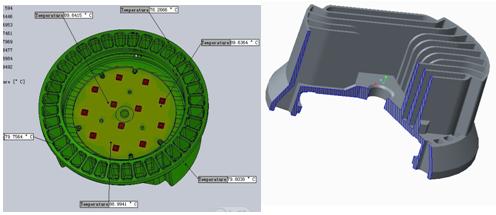

2、烟囱效应热管
烟囱效应:从底部到顶部具有通畅的流通空间时,流动体靠密度差的作用,沿着通道很快进行扩散或排出,造成空气加强对流的现象。

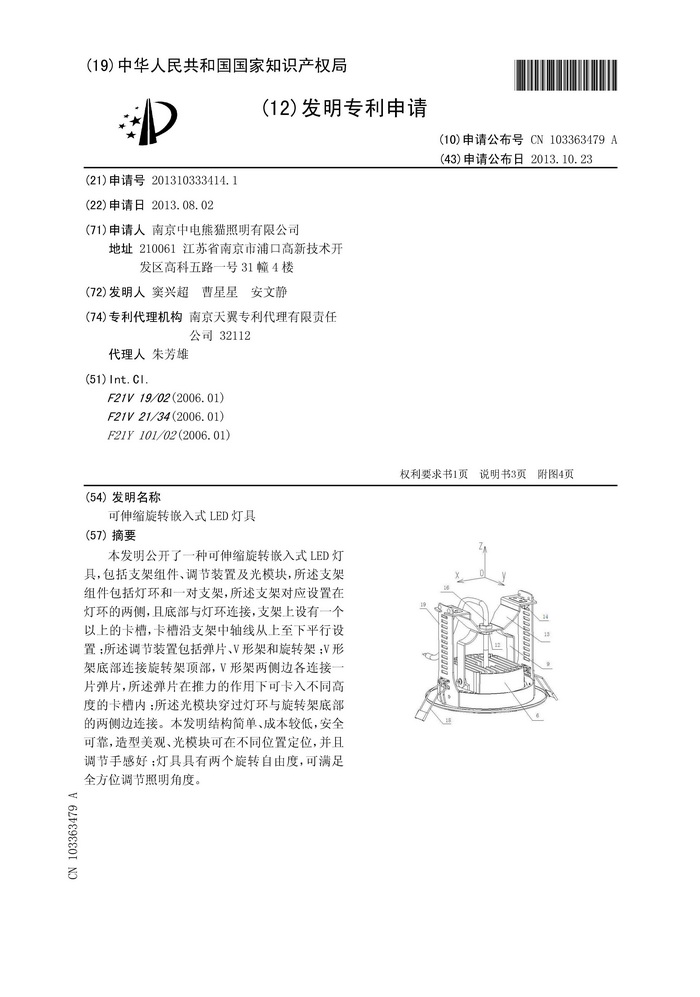

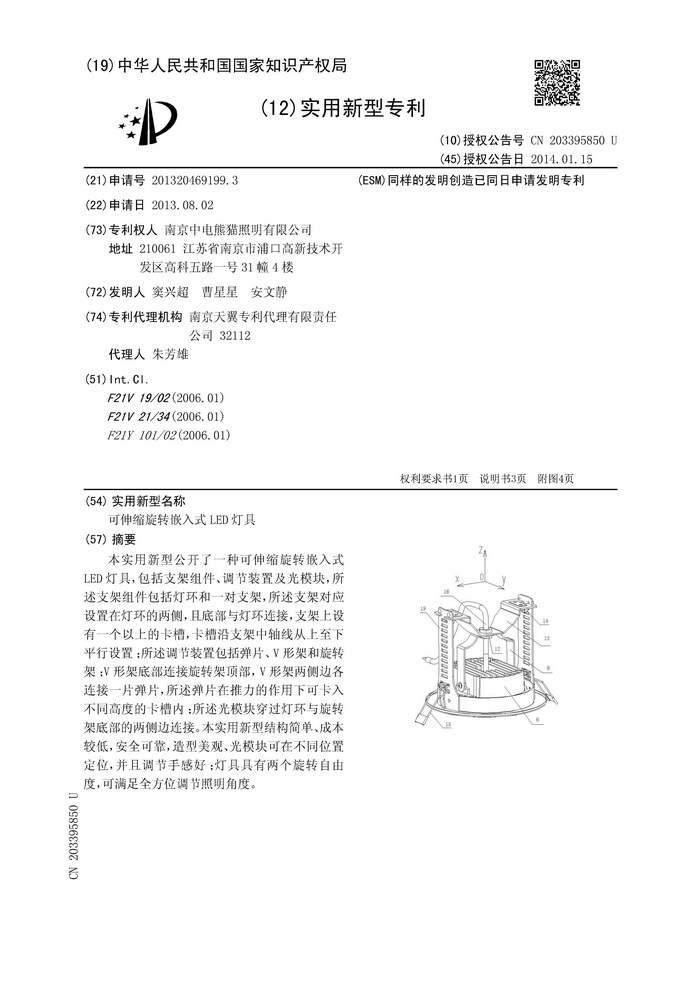

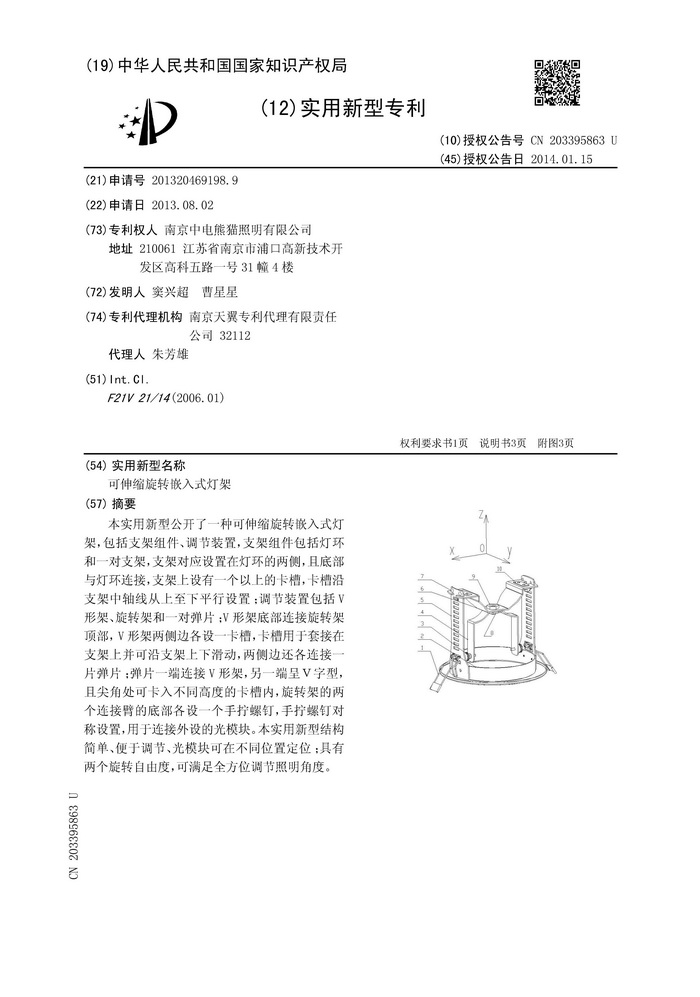

四、专利证书:
五、项目获奖情况:
中国国际照明灯具设计大赛是国家发展改革委/联合国开发计划署/全球环境基金“中国逐步淘汰白炽灯、加快推广节能灯”项目重要的子项目。以宣传高效照明灯具产品的节能设计理念,倡导创新,促进高效照明产品的推广应用为目的。组织了这次高水平、国际化的照明灯具设计大赛,通过在全球范围内征集设计方案,以提升国内照明灯具设计的自主创新能力为目的。
我司产品经过层层选拔,从几百件作品中脱颖而出,最终荣获大赛二等奖。专家评语:该作品以简练的结构实现伸缩、旋转等功能,可全方位调节照明角度。散热采用通风对流方式,散热效果较佳。
