一、产品及用途:

二、产品概述：

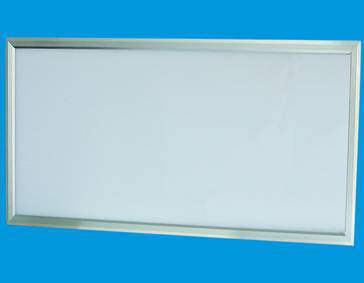

 LED面板灯运用新一代高亮SMD（3528、3014、5050）小功率或大功率LED作为光源     具有以下特点：

节    能 ： 比同等亮度的面板灯耗电约减少60％、比同等亮度的白炽灯耗电约减少80％以上，电源PFC≥95%，电源转换效率≥87%，符合节能标准。

环    保 ： 光谱不含红外线和紫外线，不含有害物质汞成份，符合RoHs规定，LED属于典型的绿色照明光源。

寿    命 ： LED的寿命长达50000小时，即点即亮,没有延迟时间，开关次数不影响光源寿命。

安    全 ： 不会轻易损坏，绿色环保。废弃物可回收，没有污染；不像荧光面板灯含有汞成分，光线柔和，通过CE认证。

适用 范围：可在低温下正常启动和使用。普通荧光面板灯在低温下启动困难,由于LED面板灯设计独特(特殊材料:铝外壳+导光板+扩散板)，灯光透过整个面发射出均匀的光，看上去不会刺眼，大大减少对人眼睛的伤害，缓解了眼疲劳，特别适用于医院。

适 应 场所：医院、办公室、零售店、超市、学校、酒店、工厂、停车场等室内场所使用。

注：LED面板灯分为调光与不调光，由射频遥控器控制，并可调亮暗. 一个遥控器可以控制225个面板灯. 一个面板灯可以由无数光源组成.

二、   光学性能及技术参数：

Ⅰ.SMD LED Panel light

 Ⅱ.Operating Enviroment

三、   面板灯尺寸：

NOTES:

所有尺寸单位均为毫米，尺寸公差为±0.5MM

四、   包装图：

(1)护脚CAD图

           (2)纸箱内包装CAD图          (3)纸箱外包装CAD图

注：2PCS面板灯一包装

  所有尺寸单位均为毫米，尺寸公差为±0.5MM

五、安装示意图:

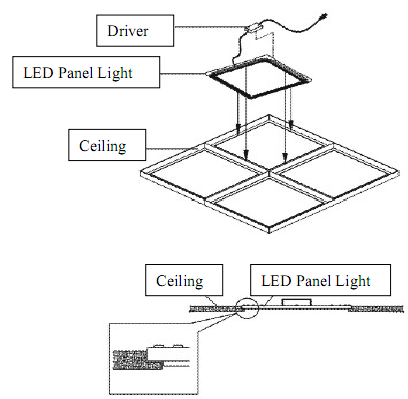

     1．嵌入式接线图如下

说明：将LED面板灯镶嵌在天花板开口，使LED面板灯卡在天花板开口内。

2．悬挂式接线图如下:

说明：如天花板不能承受LED面板灯重量，可用钢丝绳将LED面板灯吊装顶板，卡线器侧壁开有小孔，LED面板吊装钢丝可以在其中自由拉抽，通过抽动钢丝绳来调整其吊装长度从而调整LED面板吊装高度。

六、安装注意事项：

1.本司LED面板灯适用于本司提供的电源，安装此产品时务必切断高压开关。

2.本产品仅限于室内使用，远离热源，强振动源。

4.请按产品标签与产品说明书的要求选择正确的工作电压,以及正确接线方法。

5.请不要放到水中，不要敲打、冲击面板灯，运输途中请务积压、请务重拿重放

6.要保证被安装的天顶有2厘米高的空间，灯具不能全部安装在天顶的里面，或有热源的墙边，要注意低压与高压电连线分开走线。

7.要确保灯具的电源线有足够的长度，不要受到张力或切向力。安装灯具的连线时避免过大的拉力，不要使连线打结。输出连线要注意区分，不要和其它灯具混淆。

   8.将灯具的开关电源输入线连接市电，通常红色为火线、蓝色线为零线、棕色（黑色）线为地线。

9.如有疑问请联系富美达照明相关人员。

七、注意事项：

1.不要私自撕毁我司的标签。

2.非专业人员（无电工操作证）不得进行拆卸，维修，我司有权对私自拆卸，维修的产品不给予更换或保修服务
