VDSL防护方案

一、应用背景

1．气候变暖，雷雨天气增多

2．VDSL是一种非对称的DSL技术

3．在一对铜线上支持上行速率1. 5Mbps～2. 3Mbps，下行速率13Mbps～52Mbps

4．有效传输距离在0～1. 2公里范围

二、防护方案与硕凯器件

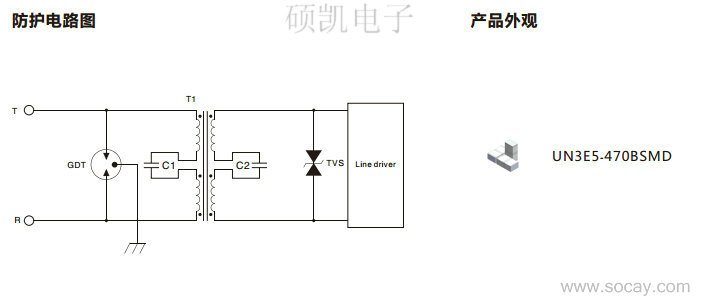

硕凯电子VDSL防护方案

陶瓷气体放电管

    GDT【UN3E5-470BSMD】直流标称电压（V）360-560，冲击电流（8/20μS）:1KA，电容值＜1.0pF，电阻值＞1GΩ

三、方案应用

1．交换机

2．PON

3．家庭网关

4．路由器

四、方案说明与注意事项

1．在变压器前端采用通流量大，体积小的GDT

2．在变压器后端采用结电容小，体积小的TVS管

3．GDT高度不超过2mm，可焊接在PCB板背部

4．满足I EC61000- 4-5、GBT17626. 5，K21，K20，GR1089等浪涌测试标准
