DC-48V基站电源防护方案

一、应用背景

1．全球气候变暖，雷雨天气增多

2．-DC48基站电源线从机房拉到射频单元RRU上，走线较长，易被雷电干扰

3．需做差模20KA，共模20KA的高浪涌防护

4．传统方案体积大或成本高

二、防护方案与硕凯器件

　　陶瓷气体放电管（GDT）

GDT1【UN2E8-600H5SMD】直流标称电压大于600，冲击电流（8/20μS）20KA，电容值＜1pF，电阻值＞1GΩ

GDT2【UN2E8-90HSMD】直流标称电压90±20%V，冲击电流（8/20μS）20KA，电容值＜1pF，电阻值＞1GΩ

　　压敏电阻（MOV）

MOV【14D820K】压敏电压（at1mA）：74V-90V，突波电流耐量（8/20μS）：4500A，最大抑制电压（at5A）：135V

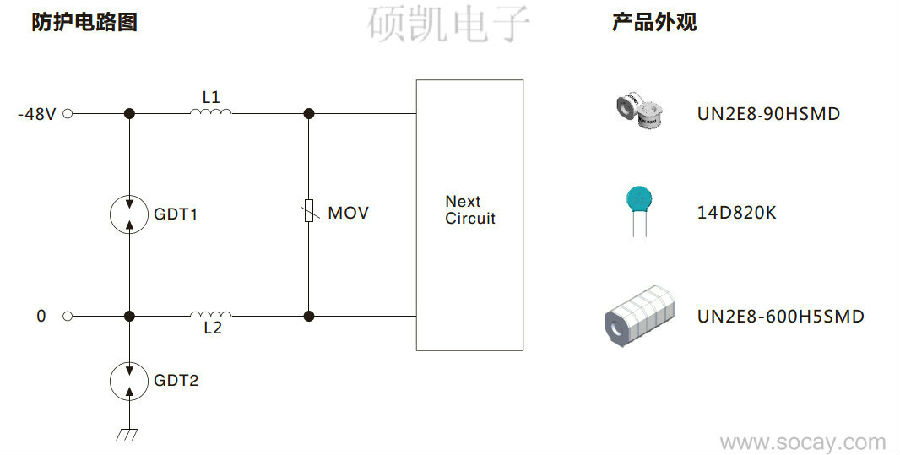

三、方案应用

　　基站-48V电源

四、方案说明与注意事项

1．此方案后级采用反应时间很快，残压较低的MOV

2．前级采用通流量大，断续流能力强，残压低的贴片GDT1

3．中间用6μH~10μH电感L1，L2做退耦，驱动GDT1泄放大电流

4．此电源方案满足I EC61000-4- 5、GBT17626. 5等浪涌测试标准
