LSI 分布光度计
LSI 分布式光度计
LSI 分布光度计(lighting science inc.)提供的仪器和程序为DOE CALiPER鉴定通过的SSL(固体发光光源)配光曲线测试系统（LSI分布式光度计）。

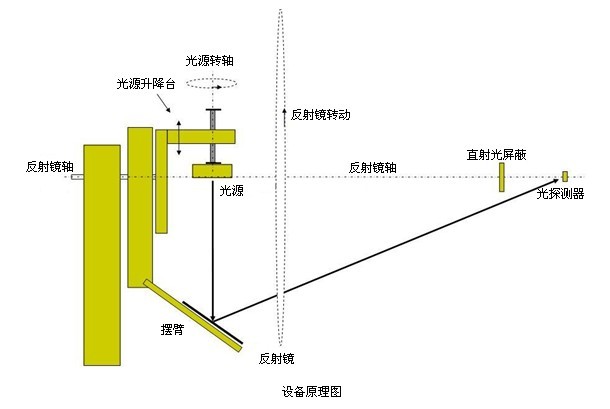

设备原理图
LSI分布式光度计 特征
反射镜绕着待测灯具旋转，灯具位置固定不变，灯具能保持机械结构上的稳定
热稳定：因位置固定，能保持温度变化极少，达到北美照明协会(IESNA)和国际照明委员会(CIE) 121中4.3.1节对周围温度的要求：25+/-1℃
构造上能电动控制降低待测灯具使得架设简易，此外能依照待测灯具用途分别朝上、朝下架设用以检测
待测灯具的电动旋转机台和反射镜旋转机台都是通过数字马达控制，马达解析率=0.01°，可执行全自动或手动操作

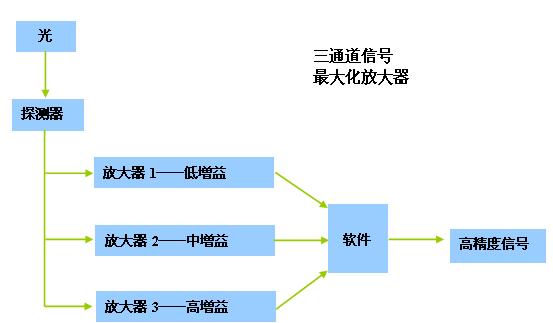

三通道信号最大化电路，保证每时每刻取得的都是最适合、最精准的数据

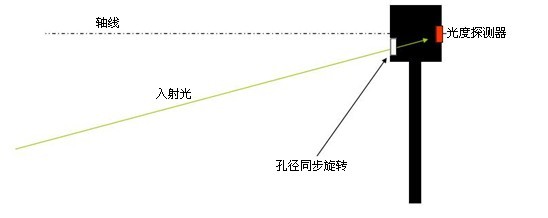

为达到最低的杂散光(Stray Light)以提高系统准确性，设备在光度探测器前特别使用一个同步旋转入光孔径，可与反射镜做同步的旋转，从而将灯具其它方向的光讯号以及周围环境漫反射的杂散光挡在探测器外，只取得反射镜光路上的光讯号。
旋转孔径实物图
LSI分布光度计 电控系统
体积轻巧不占空间，具有极高的动态范围，透过16位数字模拟转换器与3通道放大器，并可在所有增益下进行暗电流测量，且于测试时自动进行暗电流补偿。读值最高可达每秒10000次。
LSI分布光度计 计算机和数据采集
可做全自动测试，并有多种可选灯具模式：室内光源、户外光源、泛光灯及点光源等等。
软件具有友好的使用界面，可将所有检测数据都显示在显示屏上，并可直接输出符合能源之星的检测报告。若需要时也可选手动操作来执行测试。
LSI分布光度计 型号选择
| 型号 | 镜面形状 | 镜面尺寸 | 测量空间 | 测试距离 | 灯具尺寸 | 灯具行程 |
| 6220 | 矩形 | 0.7×0.8m | 2.8×2.8m | 3m | 0.6×0.6m | 0.7m |
| 6240 | 八边形 | 1.1×1.4m | 4.3×4.3m | 8m | 0.6×1.2m | 1.5m |
| 6440 | 八边形 | 1.3×1.7m | 5.4×5.4m | 8m | 1.2×1.2m | 1.8m |
此外，可根据客户的要求提供定制系统。
LSI’s High Speed Moving Mirror Goniophotometer delivers fast operation with accurate results no matter what type of lamp or luminaire test may be required. State-of-the-art computer hardware, coupled with sophisticated data collection and analysis software, provide a fully-automated test system. The equipment meets all applicable CIE and IESNA requirements.
The performance of the High Speed Moving Mirror Goniophotometer is dramatically fast. Thanks to the unique electronic characteristics and computerized controls of the system, data collection can be accomplished in a fraction of the time needed by most conventional goniophotometers. (Typically 3 minutes for indoor luminaires, 11 minutes for outdoor luminaires.)
The mirror runs at speeds up to 6 rpm, and readings can be collected at the rate of 10,000 or 12,000 per second. This allows integration over a 50 to 60 Hz (user selectable) waveform to overcome any AC ripple. It also ensures proper capturing of even the narrowest intensity peaks.
For details please contact us!
